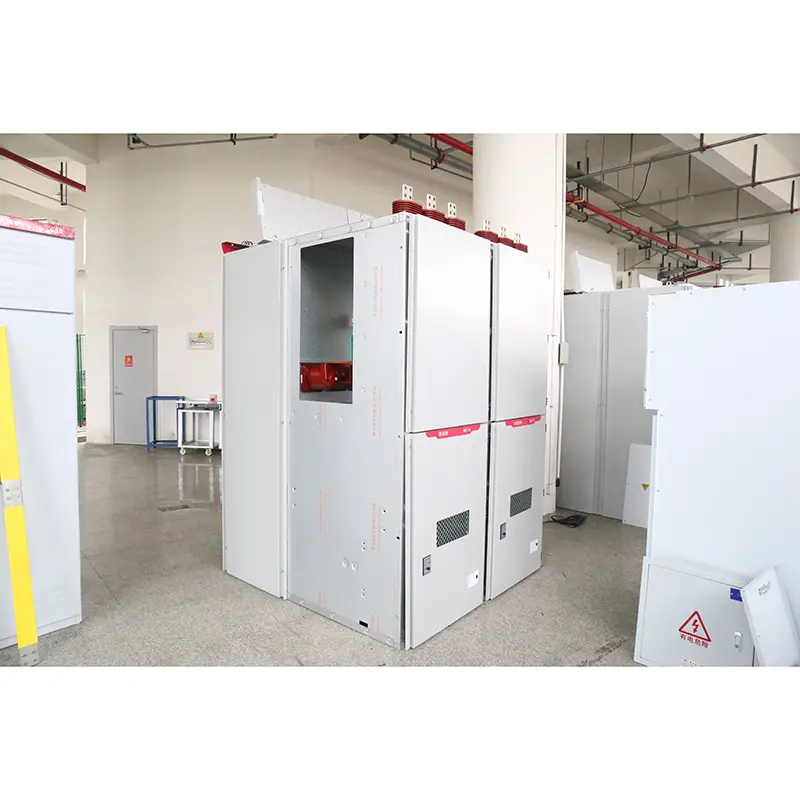

Металл брондасымен жабдықталған ашық құрылғы

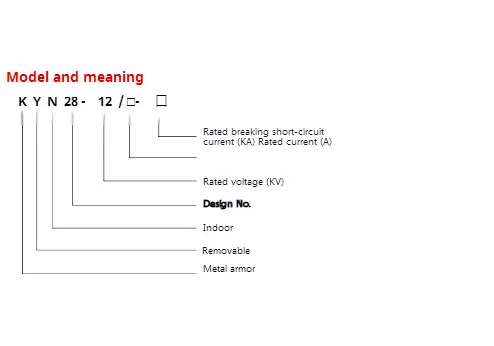

● Модельдік мағынасы

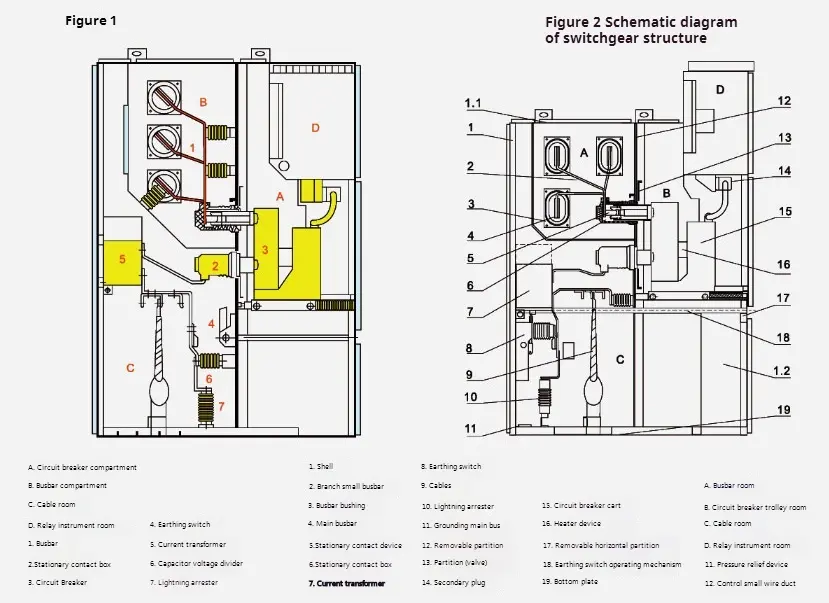

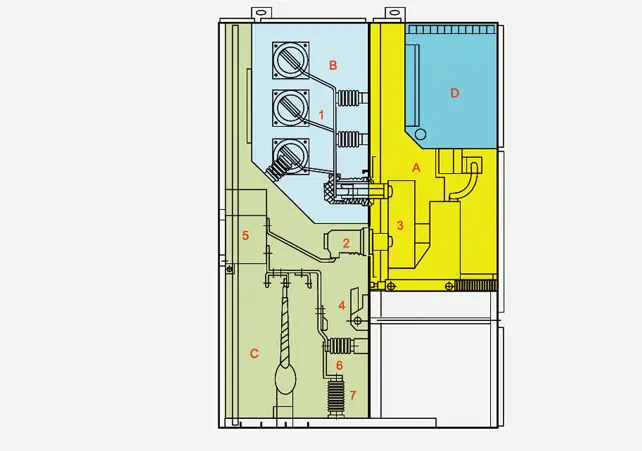

◆ Металл ұстамдылығы құрылымымен жабдықталған ашық қосқыш құрылғысының схемалық диаграммасы

◆ стандарттар

Kyn28-12 түрі Металл брондасымен жабдықталған ашық қосқыш құрылғы келесі стандарттарға сәйкес келеді:

1. EC-298 2.gb3906-1991 3.dlvt404-1997 4.gb/t11022-1999

Металл ұстамамен жабдықталған ашық қосқыш ҚҰРЫЛҒЫЛЫ Екі бөлімнен тұрады: бекітілген шкаф және салыстыру бөлімі (қысқа уақытқа қолмен). Металл ұстамамен жабдықталған ашық қосқыш құрылғы және әр функционалды қондырғының бөлімдерінің қабығы алюминий-мырышпен қапталған болат тақтайшалармен бекітілген. Қабықтың қорғаныс деңгейі IP4X-ге жетеді, ал әр бөлімнің бөлімі тақтасының және ажыратқыштың қорғау тақтасының және ажыратқыш есігінің қорғаныс деңгейі P2X болып табылады. Kyn28-12 Түрі Металл ұстамамен жабдықталған vs1, zn 12v вакуумдық сөндіргіштермен және VD4 типті вакуумдық сөндіргіштермен және VD4 типті вакуумдық контакторы, оны параллель шкафтар ретінде, яғни артта қалдыруға болады. Дивекцияны алдыңғы жағынан орнатуға және күйге келтіруге болады, сондықтан оны қабырғаға орнатуға болады. Қабырғаға қарсы тұрудың ең үлкен артықшылығы - бұл едендік кеңістікті сақтауы мүмкін. Сонымен қатар, оны қабырғасыз орнатуға болады, яғни, ол екі жақты техникалық қызмет көрсету түрі. Екеуінің ішкі құрылымдық орналасуы сәйкес келмейді және оның артықшылығы - ыңғайлы техникалық қызмет көрсету.

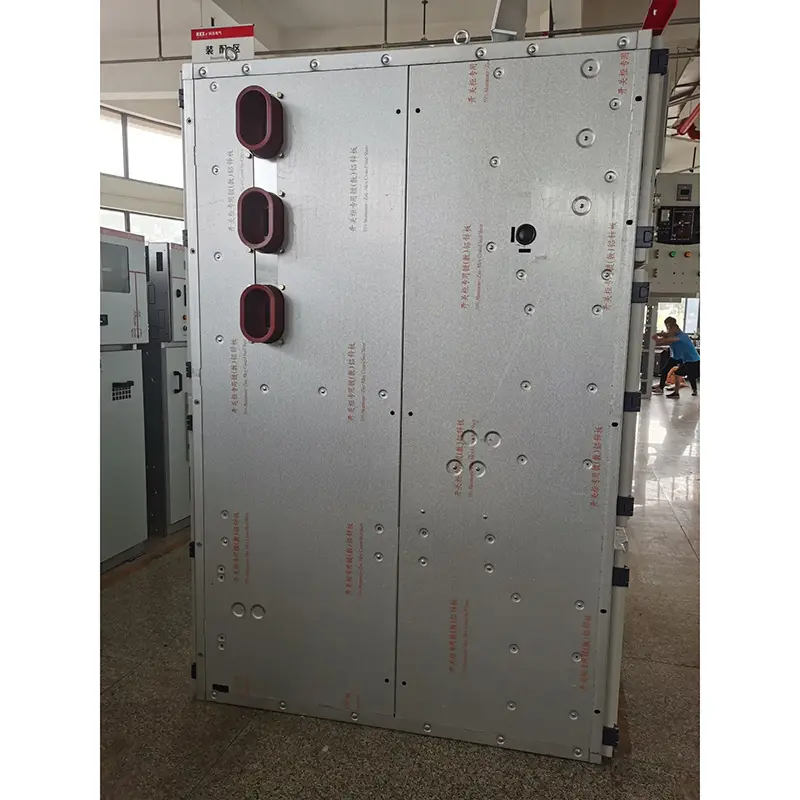

◆ Shell және бөлім

Металл дақылдарымен жабдықталған ашық қосқыш құрылғысының қабығы және бөлімі жоғары сапалы импортталған алюминиймен қапталған gof intry stein-дің жабылған мыртқыш тақталарынан жасалған, олар CNC станоктарымен иілгеннен кейін бекітілген, сондықтан жиналған ауыстырғыш шкаф өлшемдегі біркелкілікті сақтай алады. Оның коррозияға төзімділігі мен тотығуға төзімділігі бар және бірдей болат тақтадан жоғары механикалық беріктікке ие. Үстелді ауыстыру бұйымдар бөлмесіне бөлінген (ажыратқыш бөлік), автобус бөлмесі, автобус бөлмесі, кабель бөлмесі және релелік құрал бөлмесі (төмен кернеу бөлмесі). Әр бөлімнің қабығы дербес негізделеді.

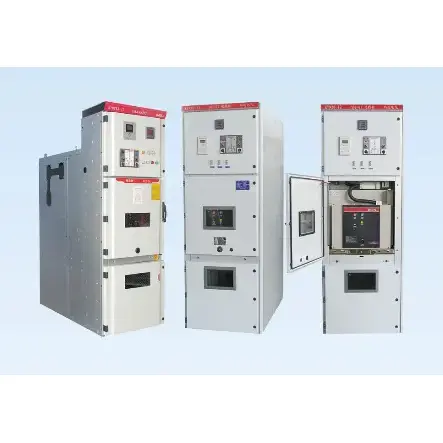

◆ Өнімге шолу

Металл дақылымен жабдықталған ашық қосқыш құрылғының қабығы алюминий-мырыш тақталарынан жасалған алюминий-мырыш тақталарынан жасалған, олар өңделген және майлы тақтайшалардан жасалған, олар өңделгеннен кейін жиналған, жиналған ауыстырғыш шкаф өлшемдегі біркелкілікті сақтай алады. Алюминий-мырышпен қапталған болат тақтайшаға қарсы коррозияға қарсы және анти-тотығуға қарсы әсері бар және бірдей болат тақтайшаға қарағанда механикалық беріктігі жоғары. Ауыстырғыш шкафы бұйымдар бөлмесіне, автобус бөлмесіне, кабель бөлмесіне және релелік құрал бөлмесіне бөлінді, бөлімдерге бөлінген, және әр бөлімнің қабығы тәуелсіз негіз болды. Ауыстырғыш корпустың есіктері электростатикалық пластикамен шашыратылады, олардың беттеріне әсерге төзімділік, коррозияға төзімділік пен әдемі келбеттің артықшылығы (Түсті пайдаланушылар реттеуі мүмкін).

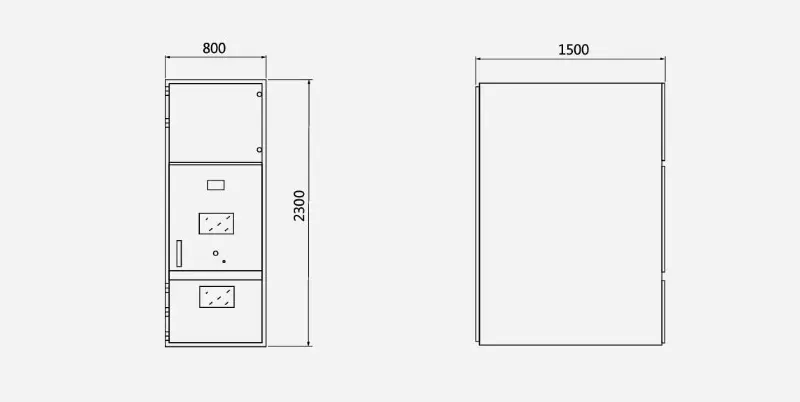

◆ құрылымдық өлшем

Металл брондаумен жабдықталған ашық қосқыш құрылғының құрылымдық өлшемдері - Белу ретінде:

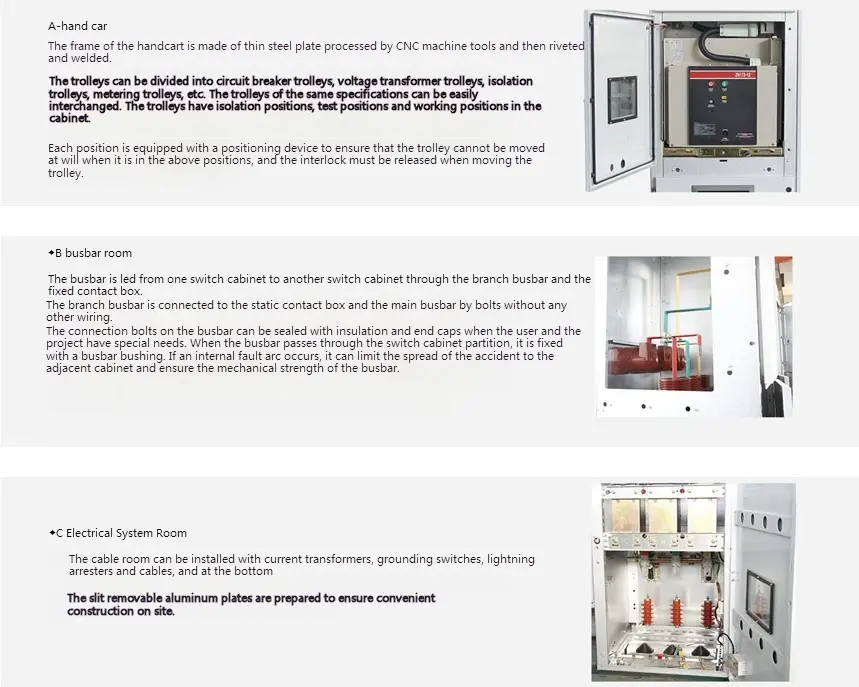

◆ Негізгі компонент
