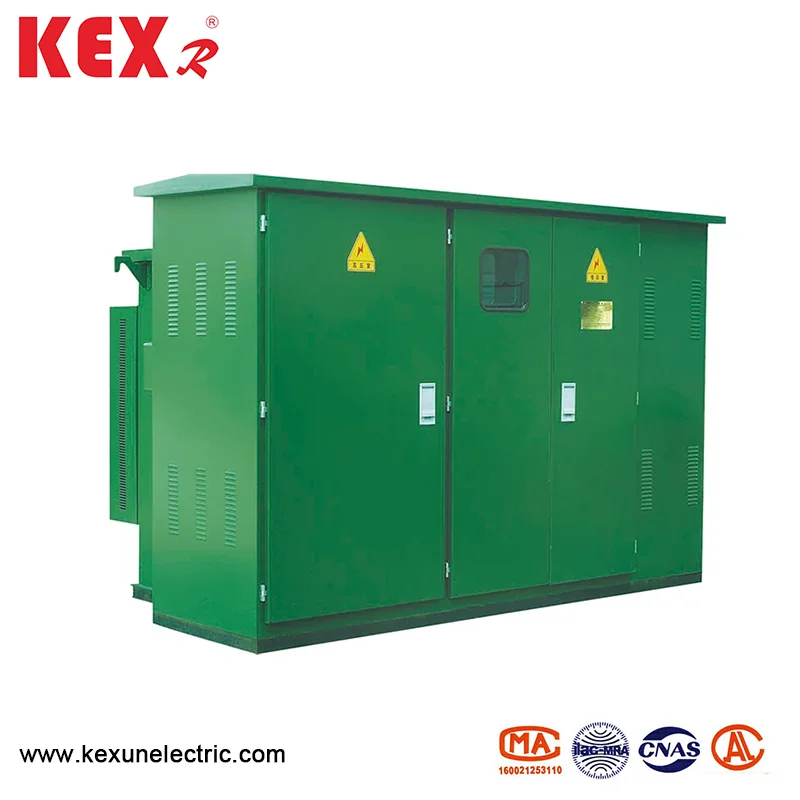

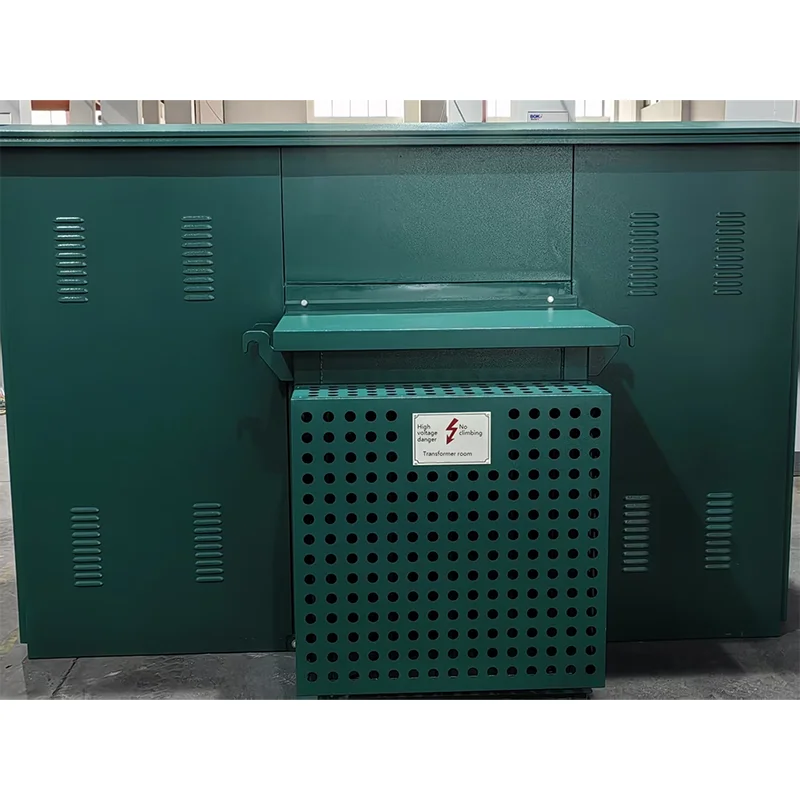

Алдын ала орнатылған американдық қораптың қосалқы станциясы

● Өнім құрылымының сипаттамалары

◆ Алдын ала орнатылған американдық белгі қосалқы станциясы қосалқы станцияның шағын құрылымы және шағын көлемі бар, бұл еуропалық еуропалық бокс трансформаторының, осылайша едендік кеңістікті өте азайтады.

◆ Қосалқы станция толықтай мөрленген және толығымен оқшауланған құрылымды оқшаулағыш қашықтықтан және жеке қауіпсіздікті сенімді түрде қорғайды.

◆ Жоғары вольтты сымдарды сақиналы желі үшін де, терминалға да, терминалға да қолдануға болады, қуат берудің икемді режимі және жоғары сенімділігі бар.

The Тегіс трансформатордың тамаша өнімділігі: төмен шығын, төмен шу және температураның төмен көтерілуі; Күшті шамадан тыс жүктеме, қысқа тұйықталу және әсерге төзімділік.

◆ Схемаға сәйкес немесе өзіңіз ойластыратын төмен вольтты бордақылау талаптарының барлық түрлерін қанағаттандырыңыз.

● Техникалық параметрлер кестесі

Сақтық

Алдын ала орнатылған американдық қораптың қосалқы қосалқы станциясының жоғары вольтты жағы Сақтық көшірме қорғанатын сақтандырғыш және плагинді сақтандырғыштардың байланысы арқылы толық ауқымды қорғаумен қамтамасыз етілген, бұл қарапайым, үнемді және сенімді; Сақтық көшірмені қорғау сақтандырғышы - бұл үлкен сынғыш сыйымдылығы бар жоғары вольтты токқа арналған суды кетіреді. Трансформатор ішкі жағынан істен шыққан кезде, қосылатын модульдер қосарланған сақтандырғышпен жабдықталған, ол ток пен температураның екі есе қорғалуын қамтамасыз ете алады. Қос сезімтал сақтандырғыш жарылғаннан кейін, сақтандырғыш өзегін орнына оңай ауыстыруға болады.

● құрылым және пайдалану реті

1. Орналасу

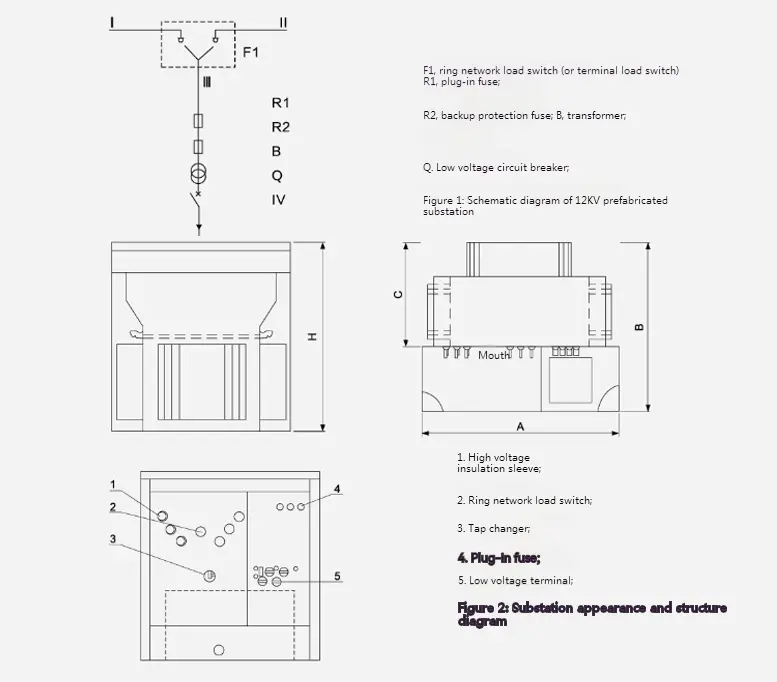

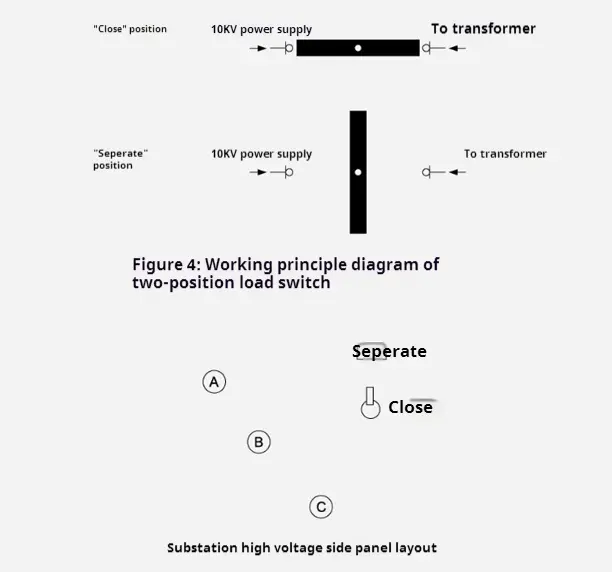

Алдын ала орнатылған американдық қораптың 10 кВ-тыққа арналған қосалқы станциясының пішіні мен құрылымы үшін 2-суретті қараңыз. Мұнай ыдысы екі бөлікке бөлінеді: жоғарғы бөлігі - жоғары вольтты майлы ыдыс және төменгі бөлігі - трансформаторлы май құяды. Екі бөліктің тек электрлік қосылған, бірақ май бұғатталған. Схемалық диаграмма 1-суретте көрсетілген, онда «I» және «I» сызықтары, оның ішінде «I» және «I» желілері - «LL» филиалдары трансформаторлық бұтақтар, ал «V» - бұл төмен кернеудің шығуы. Қосалқы станцияны рингтік желілік электрмен жабдықтау жүйесі және терминалдар жүйесінде де қолдануға болады, ал конверсия өте ыңғайлы. Жолдың берілімі және «Lⅲ» филиалы сақиналар желісінің жүктеме қосқышымен қосылады. Сонымен бірге, трансформатордың жоғары вольтты жағының кіріс терминалы резервтік қорғауға арналған сақтандырғыштармен және қосылатын модульдермен жабдықталған, оған қысқа тұйықталу ақаулары мен филиалдың шамадан тыс жүктелуі және қайта жүктелуі үшін беріледі. Сонымен бірге, жоғары вольтты дисплей құрылғылары мен найзағай тұтқындарын да орнатуға болады. Трансформатордың төмен вольтты ұшы метрден өткеннен кейін және төмен вольтты ажыратқыштан шыққаннан кейін шығады.

Өлшемдері мен салмағы

2. Трансформатор

Жаңа орнатылған AEXR алдын-ала орнатылған қосалқы станция жаңа S9 және S1 серияларын қолданады, жаңа S9 және S11 сериялы трансформаторлар төмен су тасқыны төмен шығынның артықшылығы, температурасы төмен, төмен және төмен биіктігі төмен. Жүктің жоғалуы және трансформатордың жүктеме жоғалуы бастапқы S9 трансформаторларынан төмен, қазіргі уақытта ішкі жетілдірілген деңгейге жетеді. Трансформатордың толығымен жабылған құрылымы, ол ауаның ластануын және ылғалдан туындаған оқшаулаудың нашарлауын тиімді басқарады. Ауа жастықшасы 40-90 мм мұнай ыдысының жоғарғы жағында қалды, ол майлы ыдыстың рөлін ойнайды және майлы ыдыстың гофрикаларымен бірге салқындатуы мүмкін және ішкі қысымды тиімді түрде азайта алады.

Өлшемдері мен салмағы

3. Сақтық көшірме қорғайтын сақтандырғыш

Ол трансформаторлық филиалдағы плагинді сақтандырғышпен байланысқан (R1 және R2 2-суретте қараңыз). Бұл қосалқы станцияның ішінде қысқа тұйықталу кезінде соққы береді, сондықтан үрлеу ықтималдығы өте төмен. Ол жоғарғы май ыдысына орнатылған, ал егер ол жаңартылуы керек болса, онда мұнай ыдысы ашылуы керек.

4. Қосылатын суды сақтандырыңыз

◆ Оның балқу өзегі қосарлы сезімталдыққа ие (температура және ток), яғни жүктеме жағы сәтсіз болған кезде ериді (шамадан тыс температура). Қосылатын плагинді сақтандырғыш және резервтік қорғау сақтандырғышықтары барлық ауқымда шағын токтан (бірнеше рет) үлкен токтың (бірнеше ондаған килоамерге) және максималды бұзылу токын қорғайтын серияларда қолданылады.

◆ Сақтық көшірме сақтандырғыш және плагинді сақтандырғыштардың орынды сәйкестендіруі бүкіл қосалқы станцияның жұмысына тікелей әсер етеді. Тек 10 кВ алдын ала орнатылған американдық белгі қосалқы станциясында сақтандырғышты таңдау бойынша нұсқаулық үшін келесі кестені қараңыз. Ескерту: Бұл басқа қосалқы станциялардың түрлеріне жарамайды.

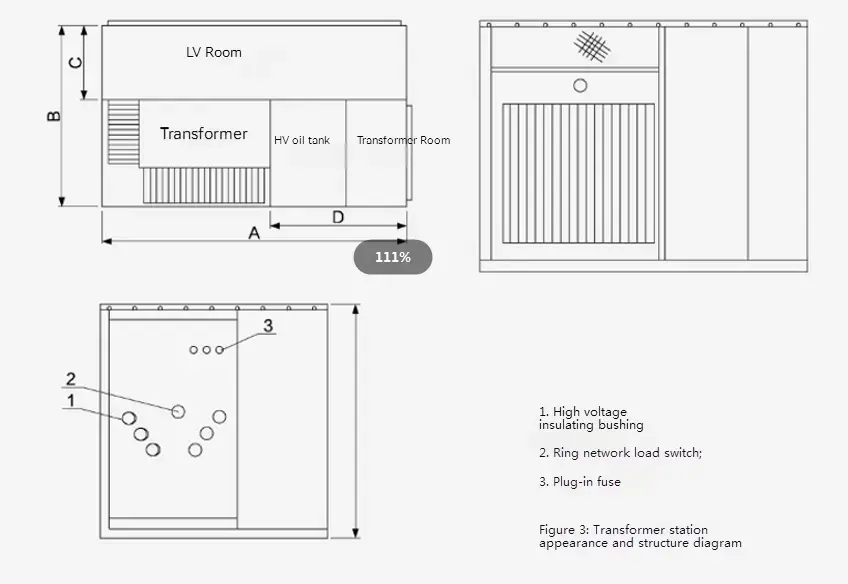

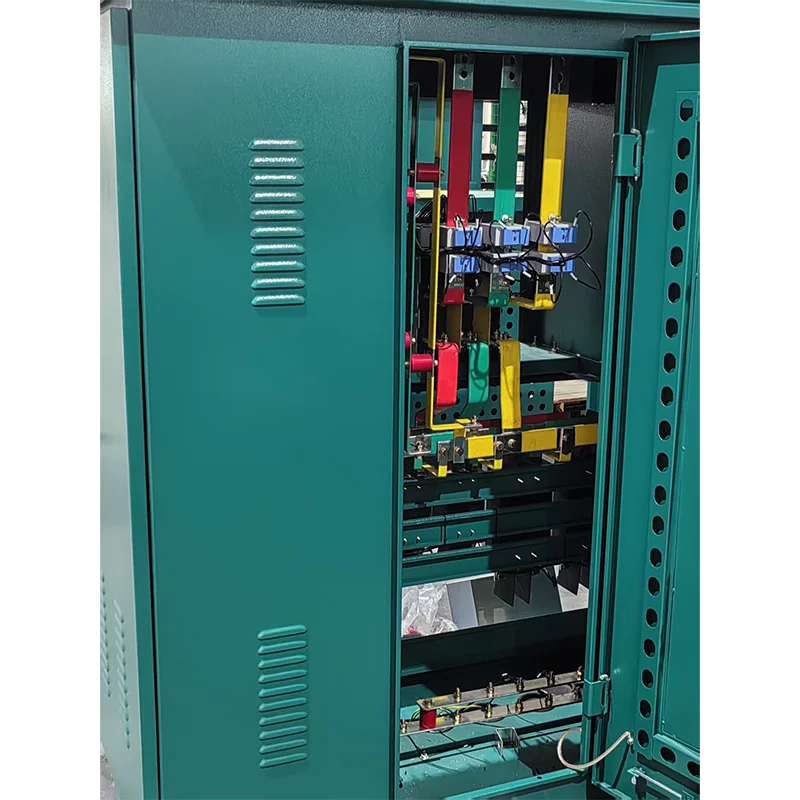

● алдын-ала орнатылған американдық қораптың қосалқы станциясының құрылымы
