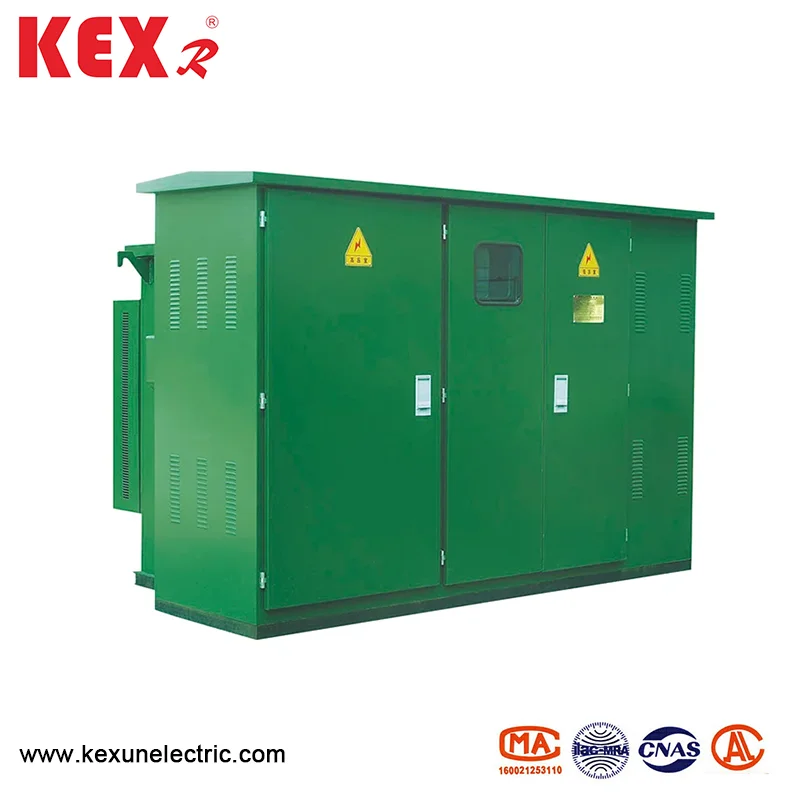

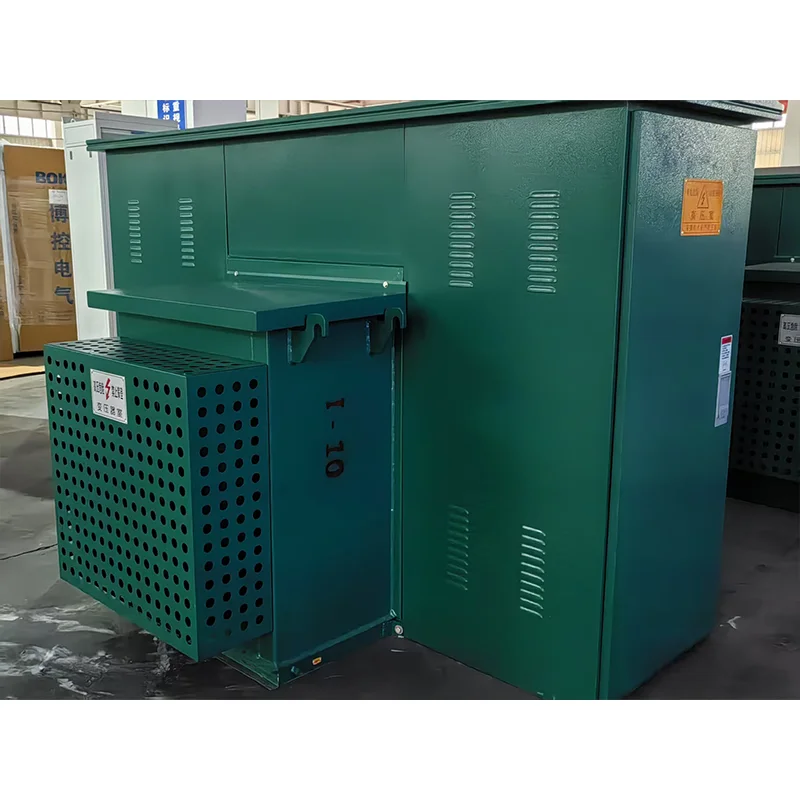

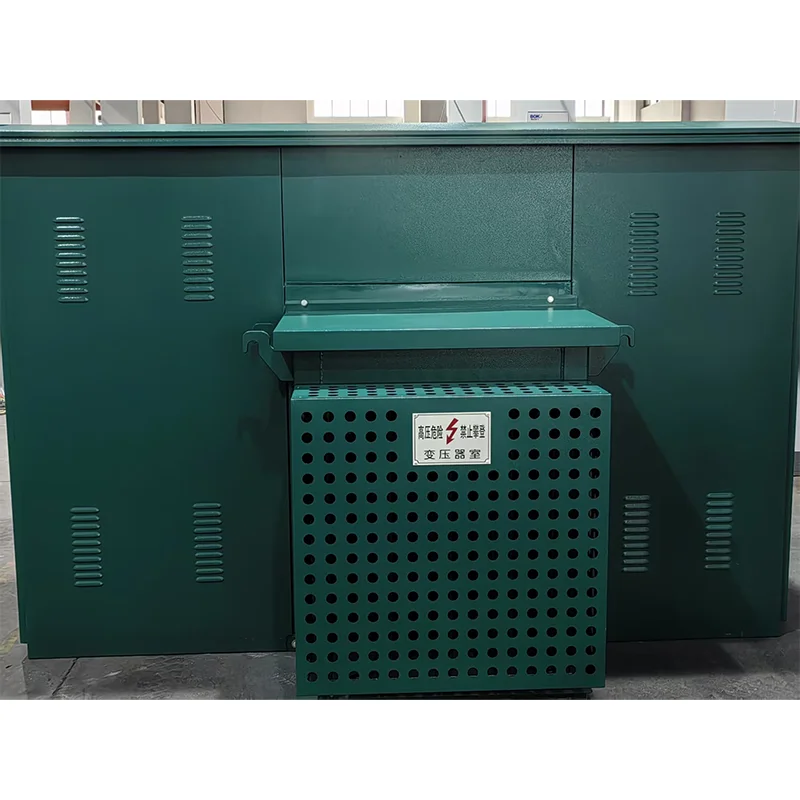

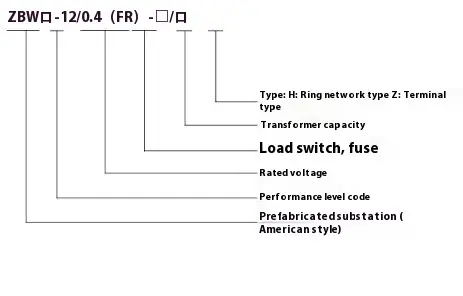

Алдын ала орнатылған американдық қораптың типтік шкафы

● Өнім артықшылықтары

1

2. герметикалық, оқшауланған құрылым, күшті қауіпсіздік.

3

4. Клиенттердің жеке қажеттіліктерін қанағаттандыру және әр түрлі пайдалану сценарийлерімен келісу үшін түрлі шешімдерді қабылдаңыз.

● шкаф құрылымы

◆ Жалпы схема

Алдын-ала орнатылған американдық қораптың 10 кВ-қа дейінгі 10 кВ-тық анастырылған комбиндер. Мұнай ыдысы екі бөлікке бөлінген, жоғарғы жағы жоғары деңгейлі май ыдысы, ал төменгі бөлігі - трансформаторлы май құятын ыдыс. Екі бөліктің тек электрлік қосылған және майсыз бұғатталған. Схемалық диаграмма 1-суретте көрсетілген, онда «I» және «I» сызықтары, оның ішінде «I» және «I» желілері - «LL» филиалдары трансформаторлық бұтақтар, ал «V» - бұл төмен кернеудің шығуы. Үстелді сақиналы желілік электрмен жабдықтау жүйесі және терминалдар жүйесінде де, конверсия өте ыңғайлы. Жолдың берілімі және «Lⅲ» филиалы сақиналар желісінің жүктеме қосқышымен қосылады. Сонымен бірге, трансформатордың жоғары вольтты жағының кіріс терминалы, қысқа тұйықталуды қорғау және филиалдың температуралық қорғаныс және шамадан тыс жүктеме және шамадан тыс жүктеме сақталған сақтандырғыштармен және қосылатын модульдермен жабдықталған. Сонымен бірге, жоғары вольтты дисплей құрылғылары мен найзағай тұтқындарын да орнатуға болады. Трансформатордың төмен вольтты ұшы метрден өткеннен кейін және төмен вольтты ажыратқыштан шыққаннан кейін шығады.

◆ Трансформатор

Алдын ала орнатылған американдық бокс түріндегі кабинет S11 сериясын, төмен шығыны бар үш фазалы майлы трансформаторды қолданады, температурасы төмен және шу аз. Толығымен жабылған құрылым ауа ластануын және ылғалдан жасалған оқшаулаудың тозуын тиімді етеді. Мұнай ыдысының гофрленген парағы жылуды тарату және салқындату функциялары бар және ішкі қысымды тиімді азайтады.

◆ Екі станцияның екі терминал қосқышы

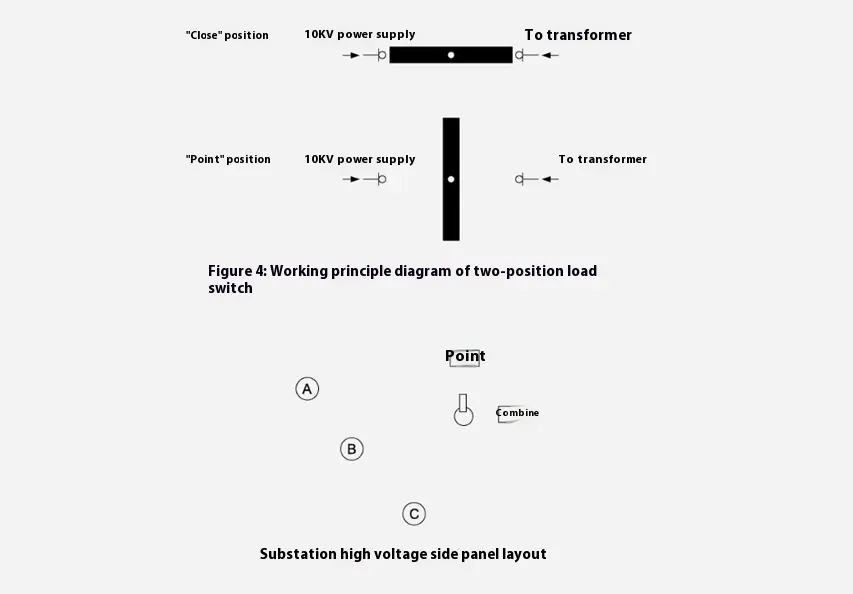

Оның құрылымдық диаграммасы 4-суретте көрсетілген, онда «i» кіріс терминалына қосылған. Пайдалану кезінде пайдаланушы арнайы жұмыс тұтқасын жүктеме қосқышының айналмалы білігіне енгізеді және оны сағат тіліне қарсы 90 градусқа бұрады және жүктеме қосқышы «OFF» күйіне ауысады. Терминалдың жүктемесінің қосқышы тек терминалдың қуат көзі режиміндегі трансформатордың бұтағын өшіреді немесе қосылатын модульді сақтандырғыш өзекті ауыстырады, сондықтан терминалдың теріс жүктемесіне тек екі позициядан және қосулы және жұмыс күші де аз. Мұнай ыдысындағы майдың ластануын азайту үшін, пайдаланушы қысымның қосқышын қысмағанға дейін, қысымның бүйірлік жүктемесін азайту үшін, пайдаланушы төмен вольтты қосқышты өшіреді деп ұсынылады.

◆ Қорғаныш сақтандырғыш

Алдын ала орнатылған американдық қораптардың корпусын қорғау Толық ауқымды қорғаныс филиалындағы қосылатын модульдегі сериялармен байланысқан (2-суреттегі R1 және R2 қараңыз). Бұл шкаф ішінде қысқа тұйықталу кезінде ғана соққы береді, сондықтан үрлеу ықтималдығы өте төмен. Ол жоғарғы май ыдысына орнатылған, ал егер ол жаңартылуы керек болса, онда мұнай ыдысы ашылуы керек.

◆ Сақтандырушының түрін салыңыз

Оның балқытатын өзегі қосарлы сезімталдыққа ие (температура және ток), яғни жүктеме жағы сәтсіздікке ұшыраған кезде ол ериді (шамадан тыс температура). Қосылатын плагинді сақтандырғыш және резервтік қорғау сақтандырғышықтары барлық ауқымда шағын токтан (бірнеше рет) үлкен токтың (бірнеше ондаған килоамерге) және максималды бұзылу токын қорғайтын серияларда қолданылады.

Ескерту:

1. Кестеде көрсетілгендердің барлығы сақтандырғыштардың рейтингі болып табылады. Сақтық көшірмеден қорғау сақтандырғышы алдын-ала орнатылған американдық қор комбасында қысқа тұйықталу ақаулары болған кезде ғана жарылған.

2. Таңдалған трансформатор тек DEL11 байланыс режиміне сәйкес келеді.

3. Сақталған сақтандырғышты таңдаған кезде трансформатордың толық қуаттылығы 300 жыл ішінде ақкын алу керек деп саналуы керек деп саналуы керек, ал сонымен бірге, трансформатордың қуаттылығының қуаттылығы 0,1s қолданылмауы керек деп саналуы керек.

4. IEC стандарттарына сәйкес сақтандырғыш саяси диапазонда -25 ℃ ~ + 40 ℃ жұмыс істей алады. Мұнай температурасы + 40 ℃-ден жоғары болған кезде, сақтандырғыштың номиналды тогы әр 1 ℃ өсуі үшін 1% -ға азайтылуы керек.

◆ шынтақ түрі және «t» Кабельдің басы

Алдын ала орнатылған 12 кВ кіріс және шығыс желілері Кабиннің 12 кВ кіріс және шығыс желілері Кабельді және шығыс сызықтарды қолданады, ал жоғары вольтты қуат көзі эпоксидикалық оқшаулағыш жеңдерден жоғары вольтты қуат көзі шығарылады. Зауыттың сынақ және пайдаланушының қабылдау сынағын жеңілдету үшін оқшаулағыш жеңдерде кернеу мен найзағай импульсі төндіретін 10 кВ қуат жиілігі төндіреді. Кабель басын орнатпас бұрын, қолданушының найзағай тұтқындарын қажет етпейтінін білу керек. Қажет болса, циклдің кіріс және шығыс сызықтарында оқшаулағыш жеңдердің бір жиынтығы қосарланған типті қабылдайды, ал екіншісі бір-біріне бір пассивті түрде қабылданады.

Кабель бөліміне сәйкес келетін шынтақ немесе Т-тәрізді кабель басын таңдаңыз, оның ішкі және сыртқы беттерін және оқшаулағыш-гильзаны сусыз этанолмен тазалаңыз, гильзодан сәл 7501 вакуумдық силиконды май жағыңыз және оны кабельдік жұмыс аймағының арнайы техникалық сипаттамаларына сәйкес орнатыңыз. Қосарланған оқшаулағыш жеңдің екінші жағында, арнайы пломбаланған мырыш оксиді ауыстырғышын дәл осылай орнатыңыз. Кабель басын орнату туралы нұсқауларды қараңыз.

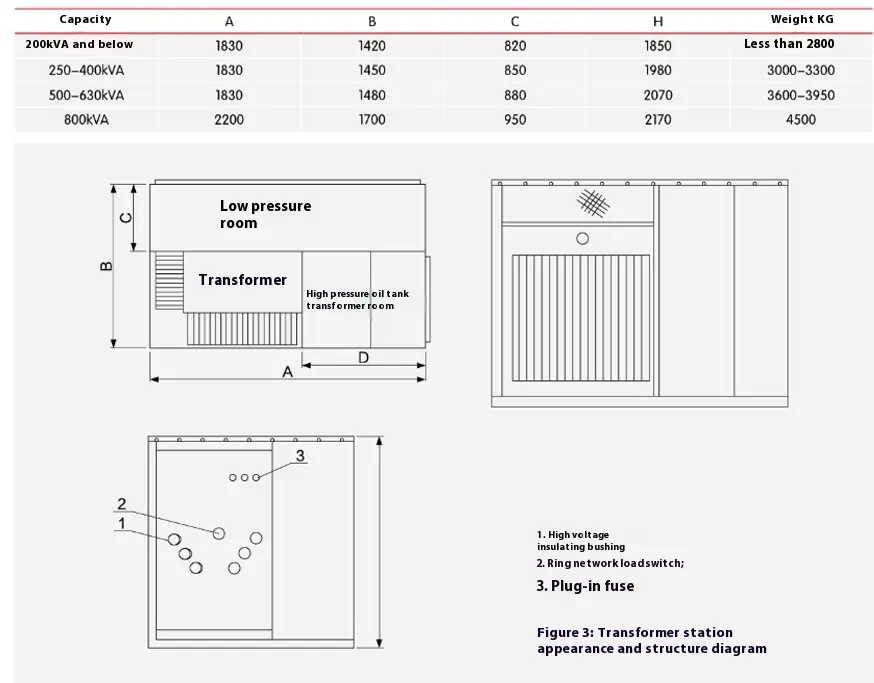

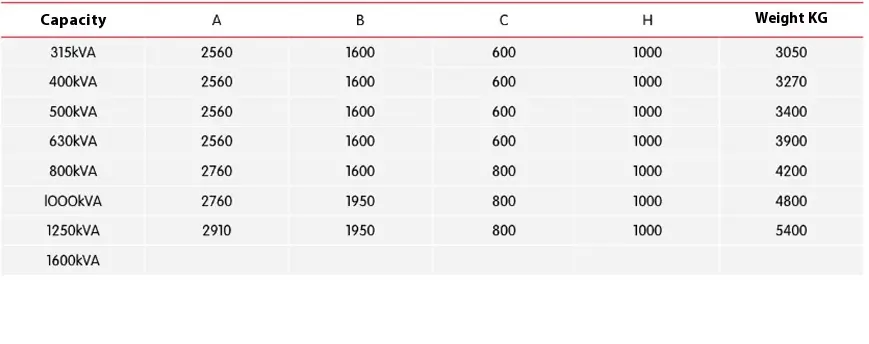

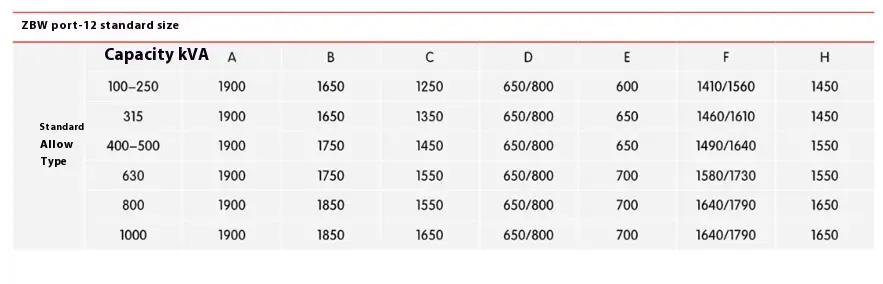

● Алдын ала орнатылған американдық қораптың өлшемдері Министрлер шкафының өлшемдері
