Қолөнер-қапталған ауыстыратын ауыстырғыш жабдық

● Қысқаша мазмұны

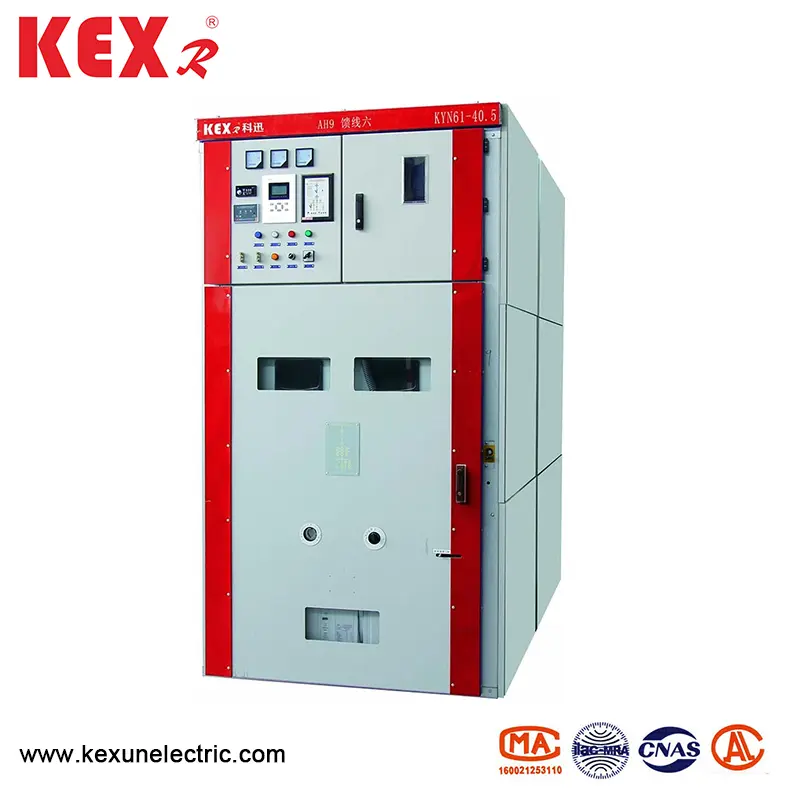

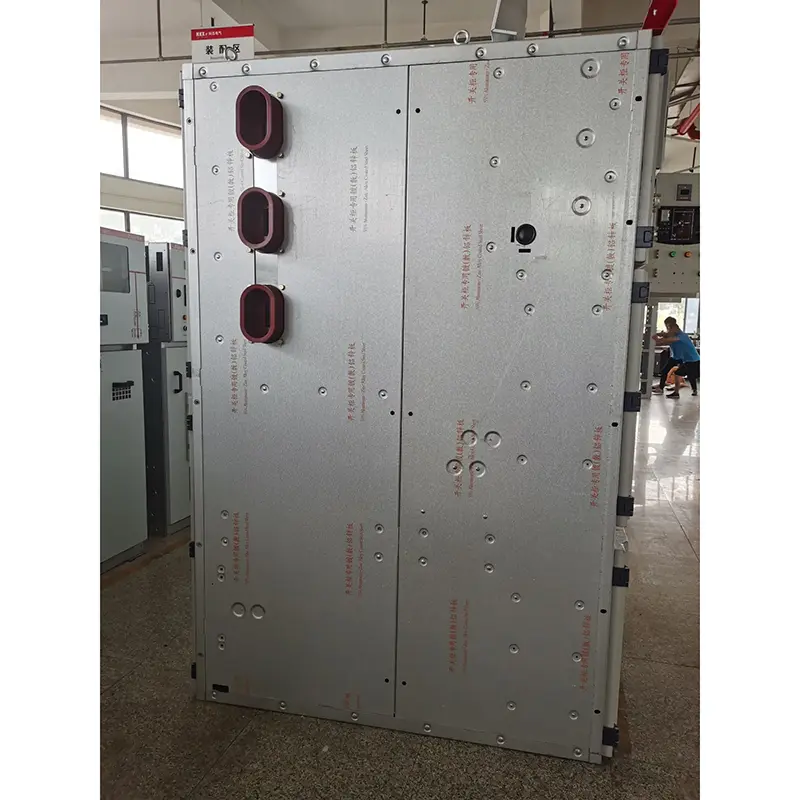

Kyn61-40.5 Құрыш-қаптамалы ауыстыру қондырғылары (бұдан әрі - жабдық), ал үш фазалы AC 50HZ және 40.5 кВ номиналды кернеуі бар жабық таратушы құрылғы. Электр станциясы, қосалқы станция, қосалқы станция және тау-кен кәсіпорындары ретінде электр энергиясын алатын және тарататын, ол тізбектерді басқара, қорғайды және анықтай алады және оларды жиі жүргізетін жерлерде де қолдануға болады. Бұл қосқыш жабдықтары GB / T11022-1999, GB3906-2006 және DL404-1997 сәйкес келеді.

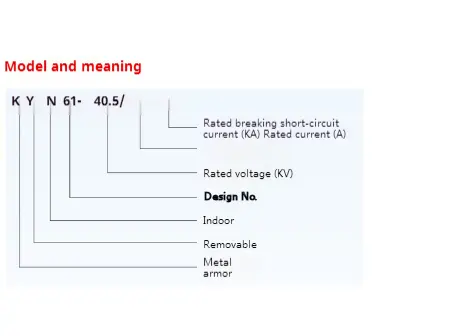

● Kyn61-40.5 түрінің техникалық параметрлері Arman-Clad ауыстырылатын ауыстырғыш жабдық

◆ Вакуумдық коммиратор

◆ Вакуумдық ажыратқыш

◆ Көктеммен басқарылатын машиналар

● Kyn61-40.5 түріндегі құрылымдық сипаттамалары Қолөнер-қапталған ауыстырғыш қондырғылар

Коммутатор жабдық GB3906-1991 және IEC298-де бронетранспортерлі металл жабық жабдық стандартына сәйкес жасалған. Барлық жабдық екі бөлімнен тұрады: жабдық және салыстыру бөлімі (қолмен). Жабдықтың құрылымы жинақталған және болттармен біріктірілген. Ауыстыру жабдықтарының ішкі жағы ажыратқыш бөлмесіне, негізгі автобус бөлмесіне, негізгі автобус бөлмесіне, кабель бөлмесіне және металл бөлшектерімен бөлінген. Қабықтың қорғаныс деңгейі IP3X-ге жетеді, ал бөліктер арасындағы қорғау деңгейі IP2X, және барлық металл құрылымдық мүшелер сенімді түрде негізделген. Негізгі цикл жүйесінің әр бөлімінде тәуелсіз сору үшін қысымды босату арнасы бар.

◆ Shell және бөлім

Қабық және құрыш-қапталған ауыстырғыш қондырғының қабығы және бөлінуі CNC станоктарымен өңделгеннен кейін салқындатылған болат тақтайшамен бекітілген. Сондықтан, жинақталған жабдық құрылымдық өлшемдердің біркелкілігін қамтамасыз етуі мүмкін. Құрыш-қапталған ауыстыру қондырғысы ажыратқыш, негізгі автобус бөлмесі, негізгі автобус бөлмесі, кабель бөлмесі және релелік құрал бөлмесі, және әр бөлік жерге қосылған металл бөлшімен бөлінген.

◆ Қолдар

Қолмен сөренің сөндіргіш, кернеулі трансформатор, өлшеу және оқшаулауды және т.б. бөлуге болады. Қолмен бірдей пішінді және мөлшері бірдей, ал өлшемдер бірдей, ал қолмен алмастырылатын. Қолмен сынақ / оқшаулау күйі және жабдыққа жұмыс орны бар, ал әр позиция, әрбір позициялы құрылғыға арналған құрылғымен жабдықталған, ол жоғарыда көрсетілген екі позицияда болған кезде, қолмен қозғала алмайды.

◆ Ажыратқыш бөлімі

Өткізу үшін ажыратқыш камерада белгілі бір трек орнатылған. Егер ажыратқыш сынақ орны мен жұмыс орны арасында жылжытылған кезде, оқшаулау қақпағы автоматты түрде ашылады немесе жабылады, бұл қызметкерлердің зарядталған денеге тигізбейтінін қамтамасыз етеді. Қолды жабдық есігін жабыңыз, ал жабдыққа қолмен жұмыс істеуге болады, ал жабдыққа қолмен қарауға болады, ал бақылау терезесі арқылы көруге болады, ал сонымен бірге, қолөнер картасындағы кез-келген функционалды белгілерді көруге болады.

◆ автобус бөлімі

Негізгі автобус бір қару-жарақтың ауыспалы қондырғыларынан екіншісіне апарады және салалық шағын автобустармен және статикалық байланыс қораптарымен бекітіледі және оған іргелес жабдықтардың бүйірлік тақталарын кесіп өткен кезде бекітіледі. Барлық автобустар композициялық оқшаулауды қабылдайды.

◆ Кабель бөлімі

Кабельдік бөлмеде PT, жерге қосу қосқышы, найзағай ауыстыру және бірнеше кабельдерді орнатуға болады.

◆ Эстафеталық бөлме

Үйме тақтасы мен эстафеталық панельді басқару және қорғау компоненттері, есептеу және дисплей аспаптары және тікелей бақылау индикаторлары сияқты қосымша компоненттермен жабдықталуы мүмкін.

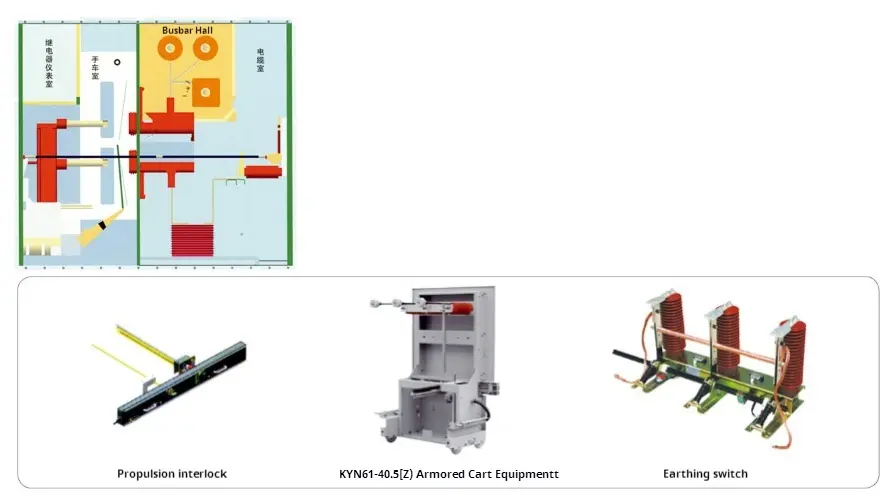

◆ ОРНАТУ ҚҰРЫЛЫМЫ

Қолөнер-қапталған ауыстыратын ауыстырғыш жабдықтары операторлар мен жабдықтардың қауіпсіздігін қамтамасыз ететін сенімді жабық құрылғы бар;

Жерге қосу қосқышы сөніп тұрғанда, қолмен қарау тек тест / оқшаулау күйінен жұмыс орнына ауыса алады; Ал артқы есікті ашуға болмайды, осылайша электрлендірілген интервалға қателеседі. Қолмен қолмен толығымен шығарылған кезде немесе қолмен қолмен жабдықтау / оқшаулау күйінде болған кезде, егер жабдыққа арналған сынақ / оқшаулау күйінде болса, жерге қосу және құлыптан босатылған кезде, жерге қосу қосқышын жабуға болады. Қолмен жұмыс орнында болған кезде, жерге қосу қосқышын жабу мүмкін емес. Бұл жерлендіру қосқышының қателікпен қосылып, бұрылып кетуіне жол бермейді және жерге қосу қосқышы жабық күйде болған кезде қолмен жұмыс орнына өтуге жол бермейді. Сталы ажыратқыштың қолы сынақтан / оқшаулау күйінде немесе жұмыс орнында болған кезде, ажыратқыш жұмыс істей алады; Оның үстіне, ажыратқыш жабылғаннан кейін, қолмен жұмыс істей алмайды, бұл тікелей жүктемені ажыратпауға және ажыратылғаннан қателесуге жол бермейді. Электрлік арматураны жабдықтар арасында орнатуға болады.

◆ жерге қосу құрылғысы

Кабель бөлмесінде іргелес жабдықтардан өтіп, жабдықтармен жақсы байланыс орнатуға болатын 6 × 50 мм 50 мм2 жерге тұйықталған автобус бар бар.

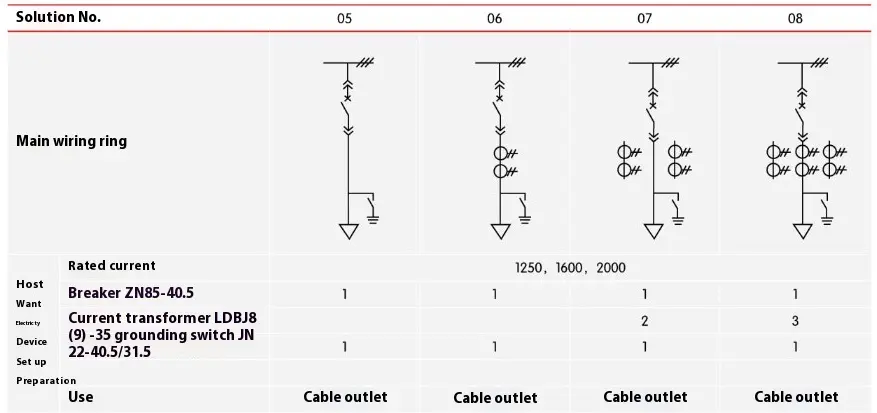

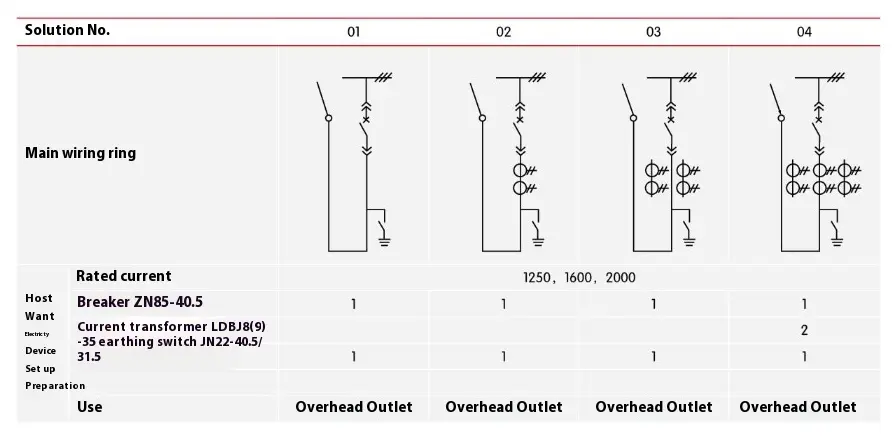

● Негізгі сым схемасы

Қолданушылардың кіріс және шығыс сызықтарының, байланыс пен өлшеу, қорғау, қорғау, қорғау, қорғау, қорғау, қорғау және т.б. сәйкес келетін құрыш-қапталған ауыстырғыш қондырғыларға арналған 27 жалпы пайдаланылатын негізгі сымдар схемалары бар.

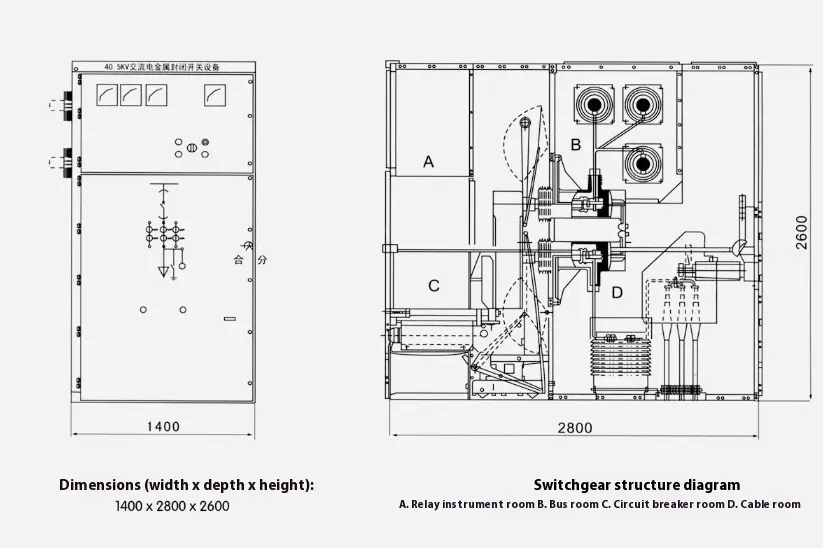

● Құрғыш-қапталған ауыстырылатын ауыстырғыш қондырғылардың құрылымдық өлшемдері және схемалық диаграммасы
