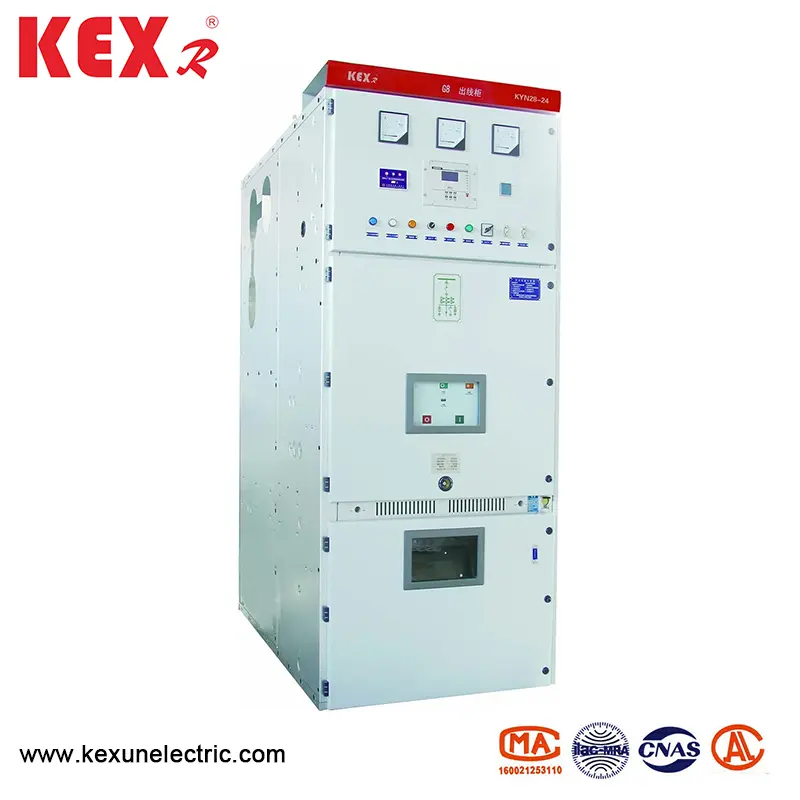

Armor-Clad ауыстырылатын металл жабық қосалқы ауыстырғыш

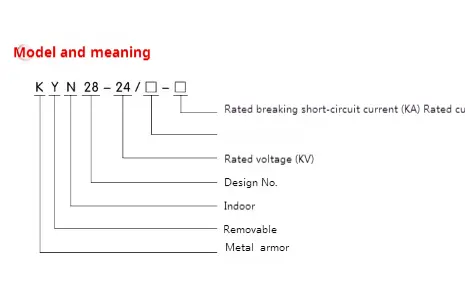

● Модельдік мағынасы

● Пайдалану шарттары

◆ Қалыпты пайдалану шарттары

▶ Ортамашының температурасы: -15 ~ 40 ℃, ал орташа деңгей 24 сағат ішінде

Ылғалдылық: орташа күнделікті ылғалдылық 95% -дан аз; 90% -дан аз орташа айлық ылғалдылығы;

▶ Бу қысымы: күніне шаққандағы будың орташа қысымы 2,2 кпадан аспайды; су буының орташа айлық қысымы 1,8 кПа аспауы керек ;;

Allity: AllitTion: Archod-Clad ауыстыратын металл жабық қосқыштардың биіктігі 1000 м-ден аз болуы керек

▶ Айналадағы ауа шаң, тұз, коррозиялық және / немесе жанғыш газ, бу немесе тұз спрейі арқылы ластанбайды;

▶ коммутациялық жабдықтың және басқару жабдықтарының сыртынан діріл немесе жердегі қозғалыс елемеуге болады

▶ Екінші жүйеде пайда болған электромагниттік кедергілердің амплитудасы 1,6 кВ-дан аспайды.

◆ Пайдаланудың ерекше шарттары

Ол GB / T1022-де көрсетілгеннен тыс қалыпты жағдайда қолданылған кезде, компания және пайдаланушылар келіссөздер жүргізіп, арнайы жұмыс істеу шарттары туралы келісімге қол жеткізе алады.

Конденсацияның алдын алу үшін құрыш-қапталдан жасалған металл жабық қосалқы ауыстырғыштар

Коммутатор күту күйінде болған кезде қолдануға болатын жылытқышпен жабдықталған. Қосымша жұмыс істеп тұрған кезде жылытқышты іске қосу үшін назар аудару керек.

● Металл жабық ауыстырып-қосқыштың техникалық параметрі

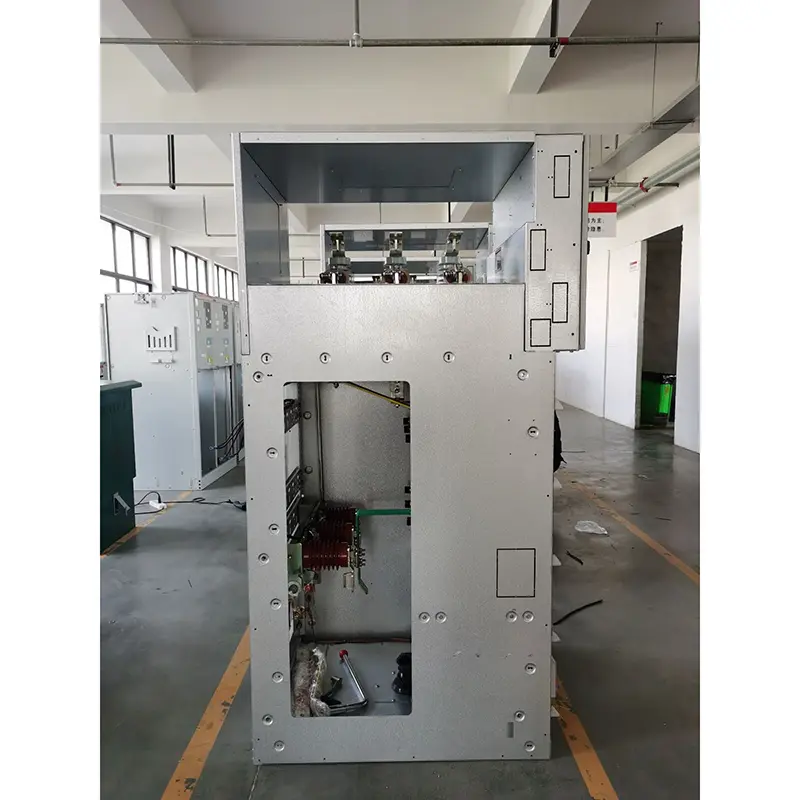

● Құрылымның қысқаша сипаттамасы

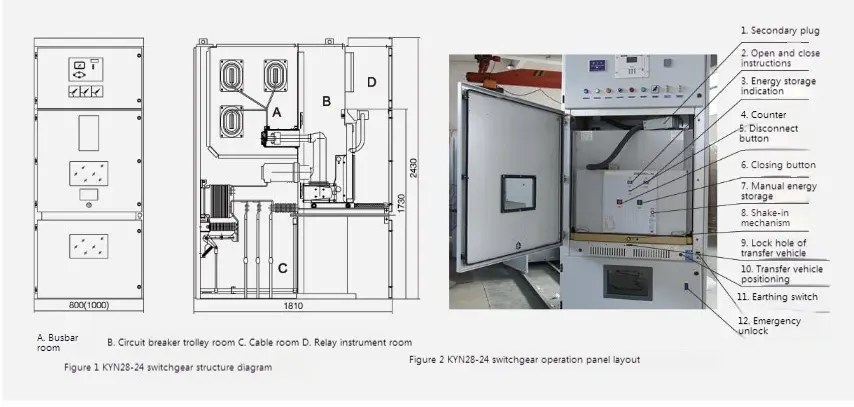

Kyn28-24 Tyne Arch ArgoR-CLAD ауыстыратын металл жабық қосқыш қондырғылары шкафтан және алынбалы бөлшектерден тұрады (әдетте қолмен танымал). Коммутаторлар бірнеше функционалды бөліктерге бөлінген, мысалы, автобус бөлмесі, ажыратқыш бөлмесі, кабель бөлмесі және релелік құрал бөлмесі. Коммутатордың алынбалы бөліктері вакуумдық сөндіргіштермен, кернеулі трансформатормен, кернеу трансформаторымен, найзағай ауыстырғышымен қолмен, қолмен қолмен және сақтандырғыштармен жабдықталған.

● негізгі компоненттердің сипаттамасы

◆ Shell

Kyn28-24 типінің қару-жарақты ауыстыратын металл жабық қондырғылары CNC станоктары өңделетін және бірнеше жиналмалы процестермен өңделетін импортталған алюминий-мырышталған болат тақтайшалардан жасалған. Бүкіл кабинетте дәл және қатты коррозияға төзімділік және тотығу кедергісі бар, және бірнеше жиналмалы технологиялар болғандықтан, шкаф жалпы салмақта, механикалық беріктікте жоғары және басқа ұқсас жабдықтарға қарағанда әдемі. Министрлер кабинеті дүрбелең құрылымын және берік құрылымды қабылдайды, ол өңдеуші және өндірістік цикл қысқарады, сондықтан өңдеу және өндіру циклі қысқартылған, бөлшектер әмбебап, едендік кеңістік аз, ал өндірісті ұйымдастыру ыңғайлы.

◆ Қолмен

Қолты скелетон жұқа болаттан жасалған және CNC станоктарымен жиналған. Қолты және шкафтың сәйкестігі жоғары дәлдікке ие, ал механикалық құлыптау қауіпсіз, сенімді және икемді. Қолды сөрені ажыратқыш, кернеу трансформаторы, кернеу трансформаторы, өлшеу қолдары, оқшаулауды және т.б. бөлуге болады. Қолмен жұмыс істемеу / сынау орны және шкафта жұмыс орны бар, ал әр позицияда орналасу құрылғысы бар. Сенімді жабылуды қамтамасыз ету. Қолмен жасалған барлық түрлері бұрандалы шыбықтармен жүріп, кері жұмыс істеп тұрған персоналға және икемді болып табылады. Тұтқарықты шкафтан шығару қажет болған кезде, оны әр түрлі тексерулер мен техникалық қызмет көрсету үшін арнайы тасымалдау жүк көлігімен ыңғайлы түрде алуға болады. Қолмен жұмыс істеп тұрған көлік шкафтың ажыратқыш бөлмесіне тасымалданған кезде, ол сөндіргішке арналған сөндіргішке дейін, ол OFF / TEST позициясында сенімді түрде құлыпталуы мүмкін және шкафтың позициясының шамы оның орнын көрсетеді. Қолмен толығымен құлыптанғаннан кейін ғана қорғасын бұрандалы қозғаушы механизм қолмен жұмыс орнына итеру үшін шайқалуы мүмкін. Қолмен жұмыс күйіне жеткенде, жылу тұтқасының жұмыс күші күштірек күшейген кезде кенеттен артады және бұрылмайды және оны бұру мүмкін емес және оның сәйкес позициясы оның күйін көрсетеді. Қолмен механикалық құлыптау Стендтердің ажыратқышы тек қолмен жұмыс орнында немесе сынақ күйінде болған кезде ғана жабық болуы мүмкін; Сонымен қатар, қолмен жұмыс ашық күйде болған кезде ғана қозғала алады.

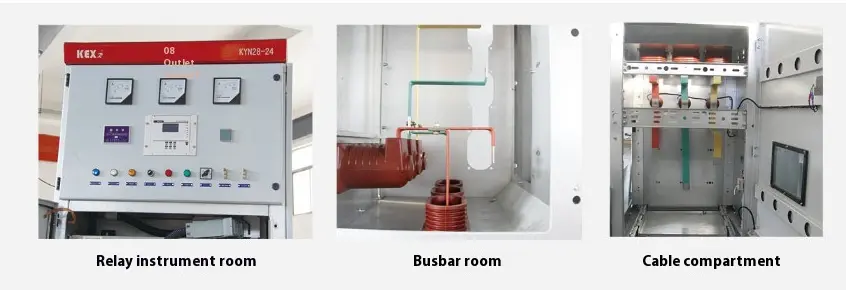

◆ бөлім

Коммутатордың негізгі электрлік компоненттері өздерінің тәуелсіз бөліктерінде, атап айтқанда: сөндіргіш бөлме, автобус бөлмесі, автобус бөлмесі, кабель бөлмесі, релелік құрал бөлмесі және т.б. Әрбір бөліктің қорғау деңгейі IP2X-ге жетеді. Релелік аспаптар бөлмесінен басқа, қалған үш бөліктің басқа үш бөлікке қысымын жеңілдететін арналар бар. Орташа түріне байланысты, кабель бөлмесінің кеңістігі едәуір артты, сондықтан жабдық бірнеше кабельдерді параллельге қосуға болады.

▶ Автобус бөлімі А: Негізгі автобус филиал автобуспен (статикалық байланыс қорабымен) және негізгі автобус оқшаулау жеңімен бекітілген бірыңғай бөлінгенмен байланысты. Негізгі автобус және галстук автобус - бұл тікбұрышты көлденең қимасы бар мыс жолақтары, ал екі автобус жолақтары ағымдағы жүктеме үшін пайдаланылады. Ерекше қажеттіліктері үшін автобусты жылу алшақтатқыш жеңі және оқшауланған оқшаулағыш қақпағымен жабуға болады. Оқшаулағыш бөшкелер іргелес шкафтардың арасында орнатылады, бұл ішкі ақаулар доғасы болған жағдайда басқа шкафтарға таратылмай, апатты тиімді шектей алады.

▶ D ажыратқышы В бөлімі: Теміршектер сөреге арналған бөліктің екі жағына, сөндіру / тестілеу орнына өту үшін шкафтағы жұмыс орнына ауысады. Статикалық контакт жолағының бөлімі (клапан) қолмен бөлменің артқы қабырғасында орнатылған. Қолмен жұмыс істеп тұрған кезде / сынау күйінен жұмыс орнына ауысқан кезде, тұрақты контактінің аузындағы жоғарғы және төменгі клапандар автоматты түрде қолмен бірге ашылады. Қарама-қарсы бағытта қозғалатын кезде, клапан қолмен бөлуге арналған белгілі бір позицияға шегінгенше және тұрақты оқшауланбағанша, тұрақты түрде жабылады, осылайша тиімді оқшаулауды қалыптастырады. Жоғарғы клапан мен төменгі клапанның арасында байланыс жоқ, ал төменгі клапанның тірі жағындағы клапанға техникалық қызмет көрсету кезінде құлыптауға болады, осылайша техникалық қызмет көрсету персоналының тірі денеге тигізбейді. Сондай-ақ, қолды сөндіру бөлшектерінің есігі жабылған кезде де жұмыс істеуге болады. Есіктің үстіндегі байқау терезесі арқылы сіз бөлмені, саңылаулар мен жабылатын нұсқаулар мен энергия сақтау жағдайын байқауға болады.

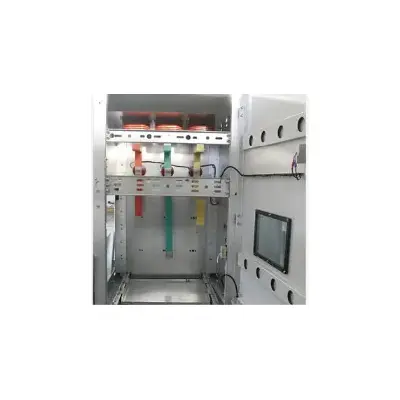

▶ C кабель бөлімі: kyn28-24 типі Archning Arch-Clad ruring Металл жабық қосқыштар ортасында тұрғызылған, сондықтан кабель бөлімінде үлкен орын бар. Ағымдағы трансформатор және жерге қосу қосқышы бөліктің артқы қабырғасына орнатылған (жерлендіру қосқышы коммутатор шкафының ортасында да, тапсырыс берушінің қажеттіліктеріне сәйкес орнатылуы мүмкін), ал найзағай ауыстырғыш бөліктердің төменгі бөлігінде орнатылады. Қолмен және шығарылатын көлденең бөлім алынып тасталғаннан кейін, құрылысшылар шкафты алдыңғы жағынан орнату және техникалық қызмет көрсету үшін енгізе алады. Кабельдік бөлмедегі кабельді байланыстыратын өткізгіштерді бір фаза түріне 1-3 кабельмен қатар қосуға болады, ал 6 кабельмен бірге, қажет болған кезде әр фазамен қатар қосылуға болады. Алынатын саңылаулы металл плиткалық плиткалық плиткалар немесе магнитті емес металл пломбаланатын пластина ыңғайлы құрылысты қамтамасыз ету үшін кабель бөлімінің түбінде дайындалады.

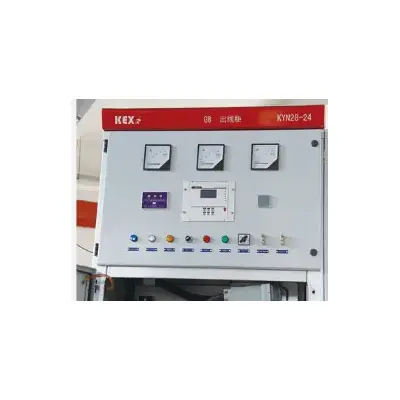

▶ Релелік аспаптар бөлмесі D: Релелік қорғаныс компоненттері, құралдар, желілік дисплей индикаторлары және арнайы талаптары бар қосымша жабдықтар эстафета құралында орнатылуы мүмкін. Басқару желісі магистрантқа салынады, ал машинада жоғары вольтты компоненттерден екінші сызықты оқшаулай алатын металл қақпақ тақтасы бар. Сол жақ алдыңғы магистральдар басқару кабельдерінің қорғасын және қорғасын-қорғасын және қорғасын-қорғасын үшін сақталған, ал төменгі табақтың тиісті бөліктері қосымша сымдармен және кабельдік ағындармен қамтамасыз етілген. Релелік аспаптар бөлмесінің үстіңгі тақтайында, сонымен қатар құрылыс үшін ыңғайлы кішкентай автобус өткелдері бар. Сымдар кезінде шағын автобусты орнатуды жеңілдету үшін құрал-құралдың үстіңгі қабатын ашуға болады.
