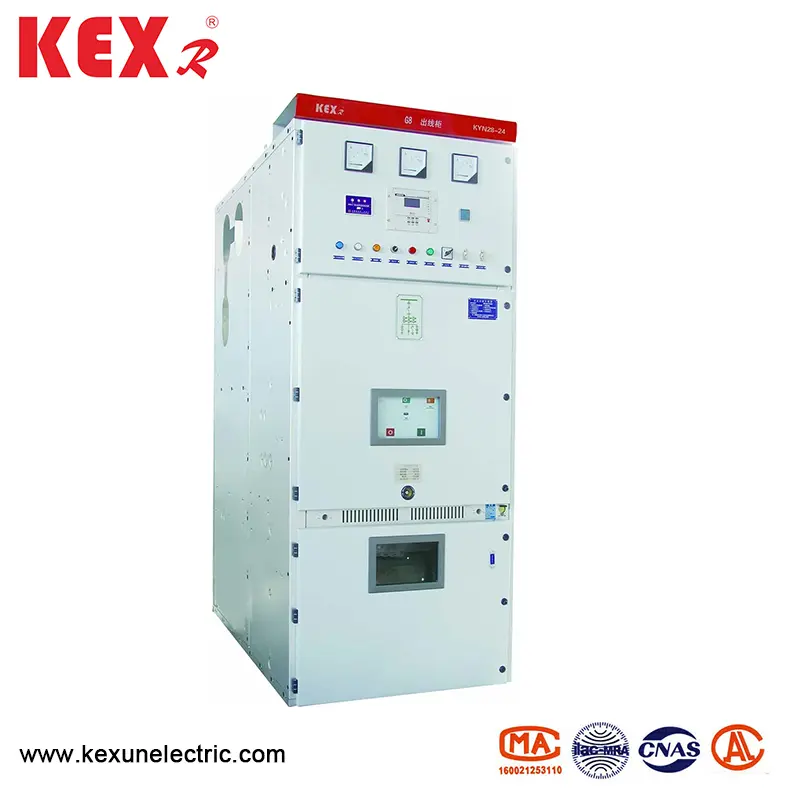

Металл жабылған металл ауыстырғыш жабдықтар

● Қолдану аймағы

Kyn28-24 Tyne Clact Machining Meth жабық жабық қондырғылар (бұдан әрі - коммазиялық жабдық), электр энергиясын, қосалқы станциялардың, қосалқы станциялардың, қосалқы станциялардың, өнеркәсіптік және тау-кен өндіру және тау-кен өндірісі және биік ғимараттарда, олар электр энергиясы және бақылау, қорғау, қорғау және бақылау және бақылау үшін пайдаланылады. Kyn28-24 ауыстырып-қосқыш жабдықтары, соның ішінде қолмен жұмыс істемеуіне жол бермеу үшін, соның ішінде қолмен бұралудың алдын алу, жерлендірудің ажыратқышының жабылуына жол бермеу, жерлендіру сөндіргіштің жабылуына жол бермейді, бұл электр қуатымен жабылуына жол бермейді және оның тірі бөлімшеге кіруіне жол бермейді. Kyn28-24 Type Arming Meth-CLAD SHAD-ті ауыстыратын металл қосқыш жабдықтары vs1-24 сериялары бар, жоғары вольтты сөндіргіштермен жабдықталған, жоғары вольтты сөндіргіштер және YD4G-24 сериялары жақсы өнімділігі бар вакуумдық сөндіргіштер. Ауыстыру жабдықтарының қайталама тізбегі жетілдірілген және сенімді басқару және қорғау компоненттерімен жабдықталған; Автобус жылу қысқаратын оқшаулағыш материал немесе эпоксидті оқшаулағыш материалдарды қабылдайды, электрод пішінін оңтайландырады, шкаф корпусы құрылымдағы шағын. Бұл алдыңғы қатарлы технология, тұрақты жұмысы, негізделген құрылымы, ыңғайлы, қауіпсіз, қауіпсіздігі және сенімділігі бар электр тарату жабдықтары.

● Өнімді өндірудің стандарты

Kyn28-24 типті құрыш-қапталған металл жабық қосқыш жабдығы стандарттардан төменге сәйкес келеді:

◆ GB 311.1 311.1 битіндегі вольтты электр энергиясын беру және трансформация жабдықтарын оқшаулау

◆ GB1984 Жоғары кернеу Ацкрярлы ажыратқыш

◆ GB390633.6kv ~ 40.5KV Айнымалы қосарланған қондырғылар және басқару жабдықтары

◆ GB / T11022 Жоғары вольтты коммутатор және басқару құралы стандарттарының жалпы техникалық талаптары. ◆ IEC 60694 стандартты стандартты стандартты стандартты және басқару құралдары үшін стандартты. ◆ IEC 62271-200: 2003 Жоғары вольтты коммутатор және басқару құралы және басқару құралы 2005 ж.

● техникалық параметр

● құрылымы және жұмыс принципі

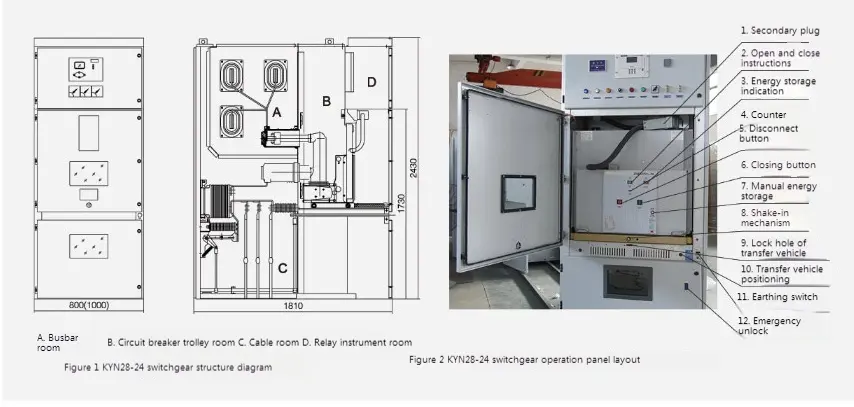

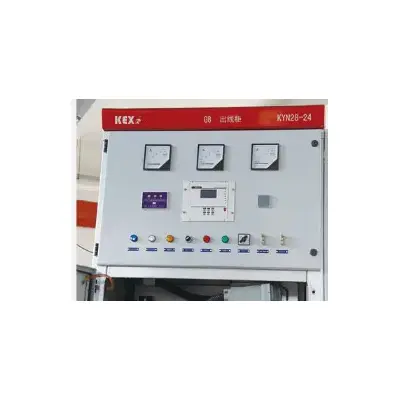

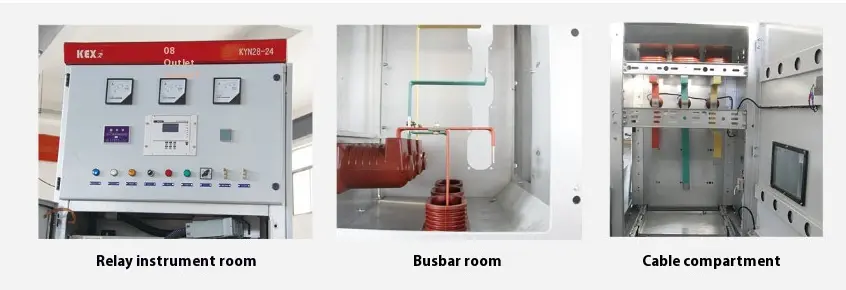

Kyn28-24 Tyne Arch-Clad-ді ауыстыру Металл жабылған жабық қондырғы шкафтан және алынбалы бөлшектерден тұрады (жалпы қолмен белгілі). Шкафта бірнеше функционалды бөліктерге, мысалы, автобус бөлмесі, ажыратқыш бөлмесі, кабель бөлмесі және релелік құрал бөлмесі сияқты бірнеше функционалды бөліктерге бөлінген. Коммутатордың алынбалы бөліктері вакуумдық сөндіргіштермен, кернеулі трансформатормен, кернеу трансформаторымен, найзағай ауыстырғышымен қолмен, қолмен қолмен және сақтандырғыштармен жабдықталған.

● Негізгі құрылымдық ерекшеліктері

Коммутаторларды қабырғаға қайтаруға немесе қабырғаға орнатуға болады, бұл ауыстырғыштың қауіпсіздігі мен икемділігін жақсартып қана қоймайды, сонымен қатар едендік кеңістікті азайтады.

◆ Shell

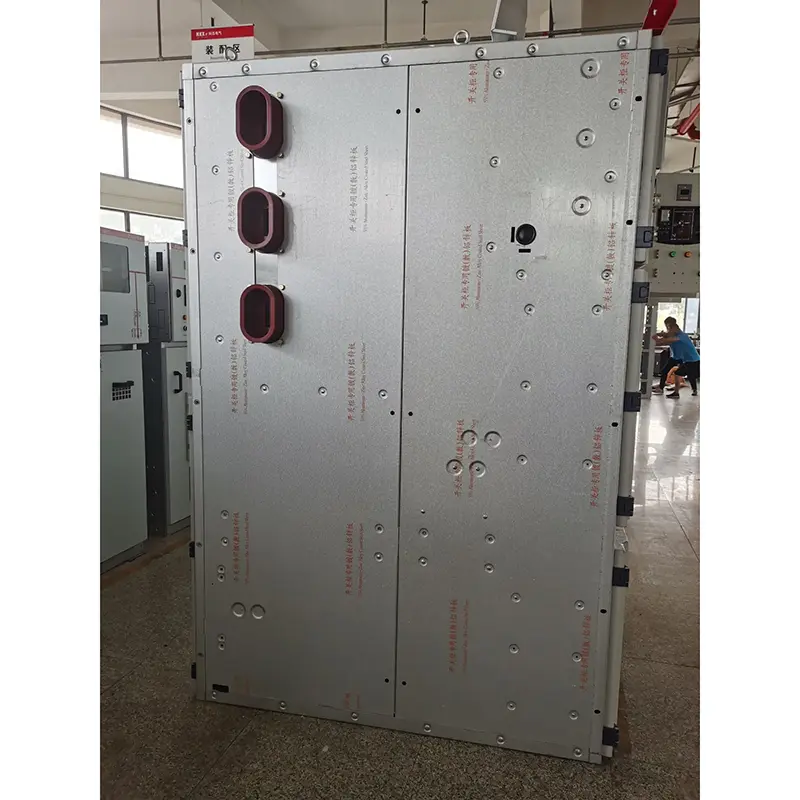

Kyn28-24 типінің қару-жарақты ауыстыратын металл жабық қондырғылары CNC станоктары өңделетін және бірнеше жиналмалы процестермен өңделетін импортталған алюминий-мырышталған болат тақтайшалардан жасалған. Бүкіл кабинетте дәл және қатты коррозияға төзімділік және тотығу кедергісі бар, және бірнеше жиналмалы технологиялар болғандықтан, шкаф жалпы салмақта, механикалық беріктікте жоғары және басқа ұқсас жабдықтарға қарағанда әдемі. Министрлер кабинеті дүрбелең құрылымын және берік құрылымды қабылдайды, ол өңдеуші және өндірістік цикл қысқарады, сондықтан өңдеу және өндіру циклі қысқартылған, бөлшектер әмбебап, едендік кеңістік аз, ал өндірісті ұйымдастыру ыңғайлы.

◆ Қолмен

Қолты скелетон жұқа болаттан жасалған және CNC станоктарымен жиналған. Қолты және шкафтың сәйкестігі жоғары дәлдікке ие, ал механикалық құлыптау қауіпсіз, сенімді және икемді. Қолды сөрені ажыратқыш, кернеу трансформаторы, кернеу трансформаторы, өлшеу қолдары, оқшаулауды және т.б. бөлуге болады. Қолмен жұмыс істемеу / сынау орны және шкафта жұмыс орны бар, ал әр позицияда орналасу құрылғысы бар. Сенімді жабылуды қамтамасыз ету. Қолмен жасалған барлық түрлері бұрандалы шыбықтармен жүріп, кері жұмыс істеп тұрған персоналға және икемді болып табылады. Тұтқарықты шкафтан шығару қажет болған кезде, оны әр түрлі тексерулер мен техникалық қызмет көрсету үшін арнайы тасымалдау жүк көлігімен ыңғайлы түрде алуға болады. Қолмен жұмыс істеп тұрған көлік шкафтың ажыратқыш бөлмесіне тасымалданған кезде, ол сөндіргішке арналған сөндіргішке дейін, ол OFF / TEST позициясында сенімді түрде құлыпталуы мүмкін және шкафтың позициясының шамы оның орнын көрсетеді. Қолмен толығымен құлыптанғаннан кейін ғана қорғасын бұрандалы қозғаушы механизм қолмен жұмыс орнына итеру үшін шайқалуы мүмкін. Қолмен жұмыс күйіне жеткенде, жылу тұтқасының жұмыс күші күштірек күшейген кезде кенеттен артады және бұрылмайды және оны бұру мүмкін емес және оның сәйкес позициясы оның күйін көрсетеді. Қолмен механикалық құлыптау Стендтердің ажыратқышы тек қолмен жұмыс орнында немесе сынақ күйінде болған кезде ғана жабық болуы мүмкін; Сонымен қатар, қолмен жұмыс ашық күйде болған кезде ғана қозғала алады.

◆ Қысымды жеңілдету құрылғысы

Қысымды реттелетін құрылғылар бұйымдар бөлмесінің, автобус бөлмесінің және кабель бөлмесінің үстінде орнатылған. Бөлмеде және доғаларда ақаулар пайда болған кезде, алданшаның ішінде ауа қысымы көтеріліп, алдыңғы есікке орнатылған, ал алдыңғы есікке орнатылған арнайы пломбаланған сақина, ал жоғары температуралы металл тақтайшасы автоматты түрде ашылады, сондықтан операторлардың қауіпсіздігін және коммюстердің қауіпсіздігін қамтамасыз етеді.

◆ Өте екінші розетка қолмен байланыстырылған.

Коммутатор мен қол таратқыш арасындағы қосымша байланыс нейлон гофрленген телескопиялық түтік арқылы қолмен байланысқан екінші розетканың контактісі арқылы жүзеге асырылады, ал екінші розетка коммутатордың қолының жоғарғы оң жағында орнатылады. Тек қолмен қарау / өшіру күйінде болған кезде екінші розеткаға қосылып, желіден ажыратылуы мүмкін. Қосымша штепсельдік штепсельдік штепсельдік ұш жұмыс орнына кірген кезде құлыпталған. Электромагниттің жабық және құлыптауларымен жабдықталған «Электромагнет» қосқышымен жабдықталған «Қолмен» қосқышы қосылған, қолмен жабылатын механизм электромагнет арқылы құлыпталады және оны тек ашуға болады, сондықтан оны жабу мүмкін емес.

◆ Зарядталған дисплей құрылғысы

Коммутаторды жоғары вольтты датчиктен және дисплейден тұратын бастапқы тізбектің жұмысын анықтауға арналған тікелей дисплей құрылғымен жабдықтауға болады. Құрылғы жоғары вольтты тізбектің зарядтау күйін сұрай алады және сонымен қатар, қолмен жұмыс істеп тұрған жүктемемен және омыртқалыққа және қосарланған шкафтармен жұмыс істеуге, жерлендіргіштің жабылуына жол бермеу үшін, сонымен қатар, зарядтаумен жабылуға және оны зарядтау аралығын болдырмауға және оны қателесуге жол бермеуге және қолдау көрсетілетін өнімдердің қателіктерін жақсартуға жол бермейді.

◆ Конденсацияны болдырмаңыз

Қоршаған ортада конденсацияның алдын алу үшін жоғары ылғалдылық немесе керемет температурасы өзгеруі үшін, электр жылытқыштары электр жылытқыштары, ал электр жылытқыштары жоғарыда аталған операциялық жағдайда оқшауланған апаттарға алдын-алу үшін орнатылады.

◆ жерге қосу құрылғысы

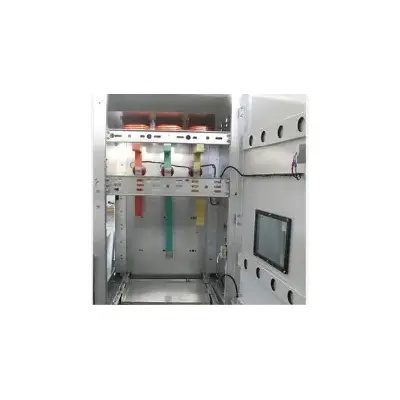

Көршілес шкафтар арқылы жұмыс істейтін және тікелей жерлендірілген компоненттерді қолдануға арналған кабель бөлмесінде 5 × 40 мм2 жерге тұйықталған мыс тірегі бар және олар тікелей жерге қосылған компоненттерді қолдануға арналған шкафтармен жақсы қосылған. Бүкіл кабинет алюминиймен қапталған мырыш тақталарымен бөлінгендіктен, бүкіл министрлер кабинетке тигізген кезде операторлардың қауіпсіздігін қамтамасыз ете отырып, жақсы жерлендірілген күйде.
