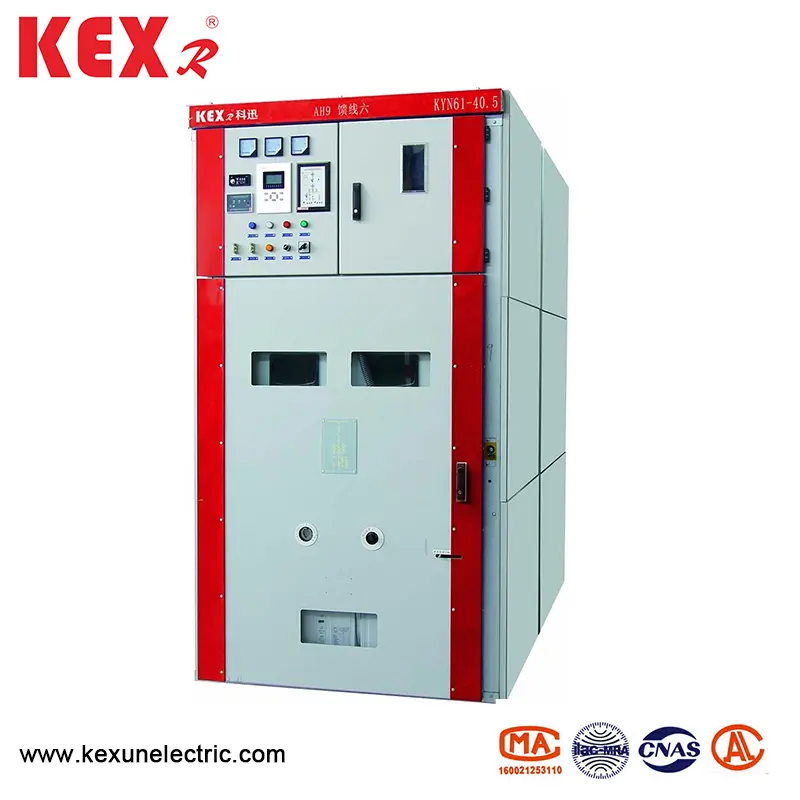

Armor-Clad ауыстыратын ауыстырғыш

● Тектоникалық сипаттамалар

▶ AwrorGear құрылымы жиналып, ажыратқыш тұтқасы бар еденге арналған

▶ kyn61-40.5 Тип теру Қолөнер-қапсырмалар ауыстырылатын ауыстырып-қосқыштары жақсы алмастырғыш пен қарапайым ауыстырудың сипаттамалары бар оқшауланған вакуумдық ажыратқышпен жабдықталған

▶ Қолмен қаптаманың жақтауы қорғасын бұрандасы мен жаңғақ қозғағыш механизмімен жабдықталған, ол қолды оңай жылжытып, иілгіш құрылымды зақымдауға болмайды

▶ Барлық операцияларды шкаф есігімен жабуға болады

▶ Негізгі коммутатор, қолөнер және шкафтың есіктері арасындағы құлыптау «бес алдын-алу» функциясын қанағаттандыру үшін міндетті механикалық құлыптау режимін қабылдайды

▶ Кабельдік бөлмеде бірнеше кабельдерді қосу үшін жеткілікті орын бар

▶ Жерлендірудің жылдам қосқышы жерге қосу және қысқа тұйықталу үшін қолданылады

▶ Қабықтың қорғаныс деңгейі IP3X, ал қорғау деңгейі IP2X; қолмен есік ашық болған кезде

▶ Қолмен қапталған ауыстырғыш таратқыш GB3906-1991.dl404-1997 сәйкес келеді және сілтеме үшін Халықаралық IEC-298 стандартын қабылдайды.

● Қоршаған орта шарттары

▶ Қоршаған орта температурасының жоғарғы шегі + 40 ₸, және 24 сағат ішінде өлшенетін орташа мән 35 ℃, ал төменгі шегі - 15 ℃

▶ биіктік: теңіз деңгейінен 1000 метрден аспайды

▶ Салыстырмалы ылғалдылығы: тәуліктік орташа құн 95% -дан аспауы керек, ал орташа айлық орташа құны 90% -дан аспауы керек

▶ жер сілкінісі қарқындылығы: 8 градусқа дейін жоқ

▶ Су буының қысымы: тәуліктік орташа мәні 2,2 КПА-дан аспауы керек, ал орташа айлық орташа құны 90% -дан аспауы керек.

● техникалық параметр кестелері

◆ Вакуумдық коммиратор

◆ Вакуумдық ажыратқыш

◆ Көктеммен басқарылатын машиналар

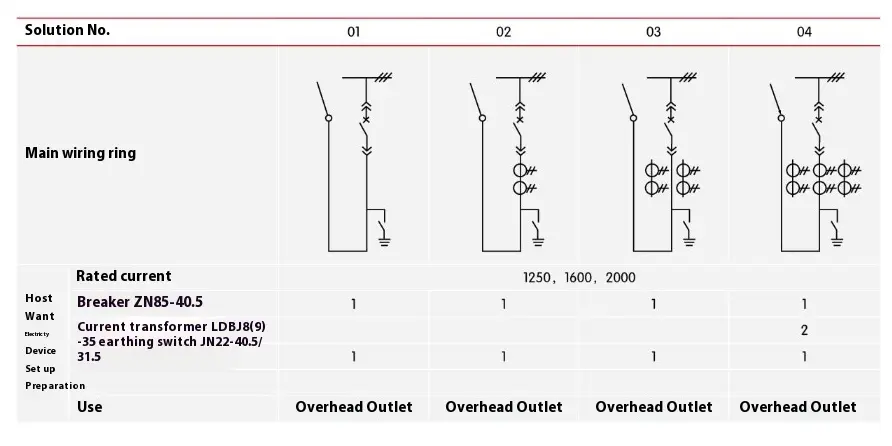

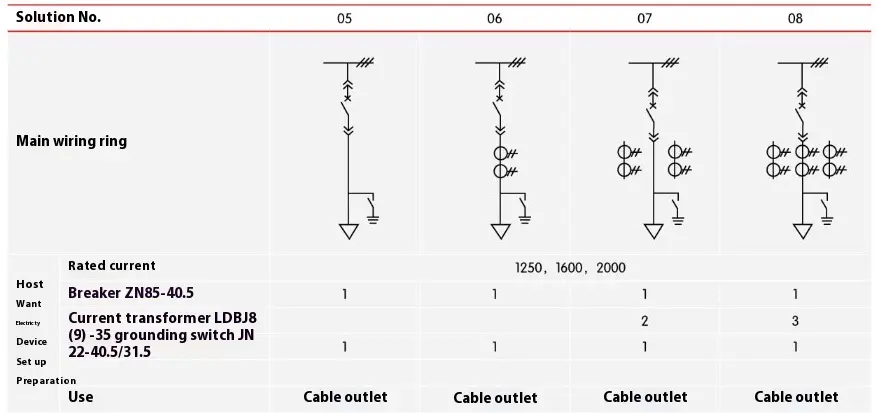

● Сымдар схемалары

Кіріс және шығыс сызықтардың, коммуникациялық және шығыс сызықтардың, байланыс және өлшеу, қорғау, қорғау, қорғаныс, қорғаныс және т.б. сәйкес келетін құрыш-қаптама ауыстырғышының 27-ін жиі қолданады.

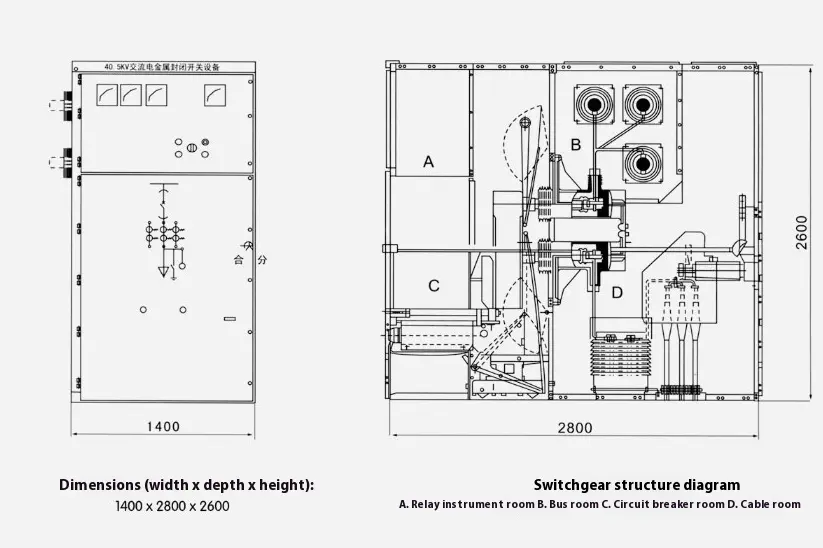

● Қолөнер-қапталған ауыстырғыш қондырғылардың құрылымдық өлшемдері

● Өшірулі қондырғы

▶ Kyn61-40.5 типті Armor-Clad ауыстырылатын ауыстырып-қосқыштардың электр бөлімі: ≥ 4500 мм

▶ шкафтың артқы жағынан қабырғаға дейінгі қашықтық: ≥ 1500 мм

▶ Foundation Frame Frame: ≤ 1 мм / м

▶ Кірістірілген арна болаты жерден 3 мм-ден аспауы керек

▶ Оны іргетаста болттармен немесе дәнекерлеу арқылы түзетуге болады

▶ таратқыштың салмағы шамамен 1800 кг құрайды

▶ Applicate Dator Authorite Dative ені (бір жол): ≥3000mm және қос жол (бетпе-бет) ≥4000mm.

● өнімнің сәйкестігі

◆ Бастапқы сызық Негізгі схема нөмірі, бір автобус жүйесінің диаграммасы, орналасу диаграммасы және орналасу диаграммасы

◆ Электрмен жабдықтаудың электрлік схемалық диаграммасы және терминалды ұйымдастырудың диаграммасы

◆ Модельдің сипаттамасы және қару-жарақты ауыстыру қондырғыларының электрлік бөлшектерінің мөлшері

◆ Негізгі автобус және салалық автобус материалдары мен материалдары

◆ Қосалқы бөлшектер мен қосалқы бөлшектердің атаулары мен мөлшері

◆ Арнайы талаптар зауытта келісілуі керек

◆ Өнімнің технологиясын үнемі жетілдіруге байланысты барлық мәліметтер біздің зауыттың техникалық бөлімі соңғы растауға жатады. Егер өзгеріс болса, ескерту болмайды.

● нұсқауларға тапсырыс беру

◆ негізгі сым схемасы схемасы, мақсаты және бір сым схемасы; Номиналды кернеу; Номиналды ток; Қысқа тұйықталу тогы; Электр тарату бөлмесінің орналасу жоспары және тарату және конфигурация жоспарын ауыстыру және теңшеу және т.б.

Кіріс және шығыс кабельдердің техникалық сипаттамаларын көрсетіңіз

◆ ауыстырып-қосқыш және басқа құлыптау және автоматты құрылғылардың бақылау, өлшеу және қорғау функциялары туралы талаптар.

◆ Өкілдеткіштердегі негізгі электрлік компоненттердің үлгісі, сипаттамасы және саны. Егер автобус көпірі немесе кіріс шкафтар арасында автобөлік көпірінің қосылуы қажет болса, автобус көпірінің ағымдық өткізу қабілеттілігі, автобус көпірі мен биіктіктегі биіктіктермен қамтамасыз етіледі

◆ Құрышпен қапталған ауыстырғыш қондырғылар арнайы ортада пайдаланылған кезде, тапсырыс бойынша егжей-тегжейлі көрсетілуі керек.

◆ басқа арнайы талаптар.

● AutwordGear орнату қорының схемалық диаграммасы
