Неліктен көбірек тұтынушылар C-GIS таңдайды?

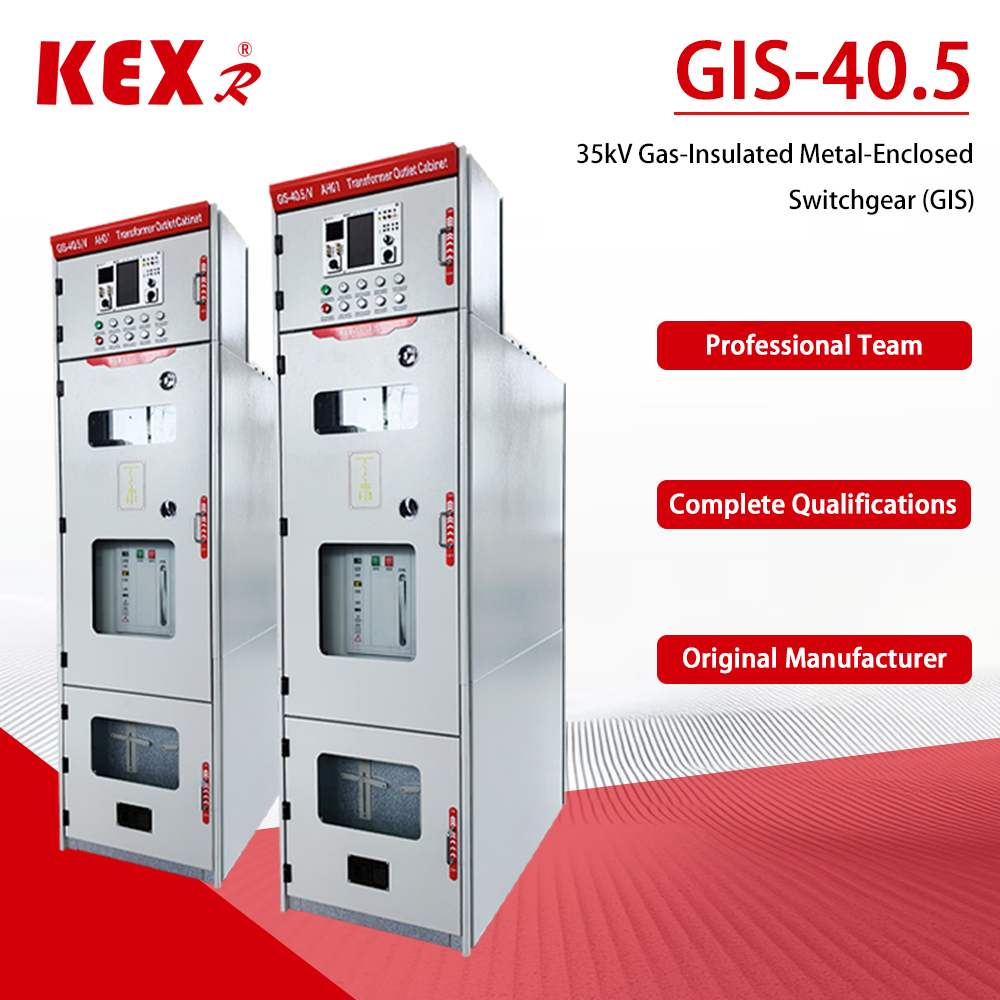

C-GIS дегеніміз не?

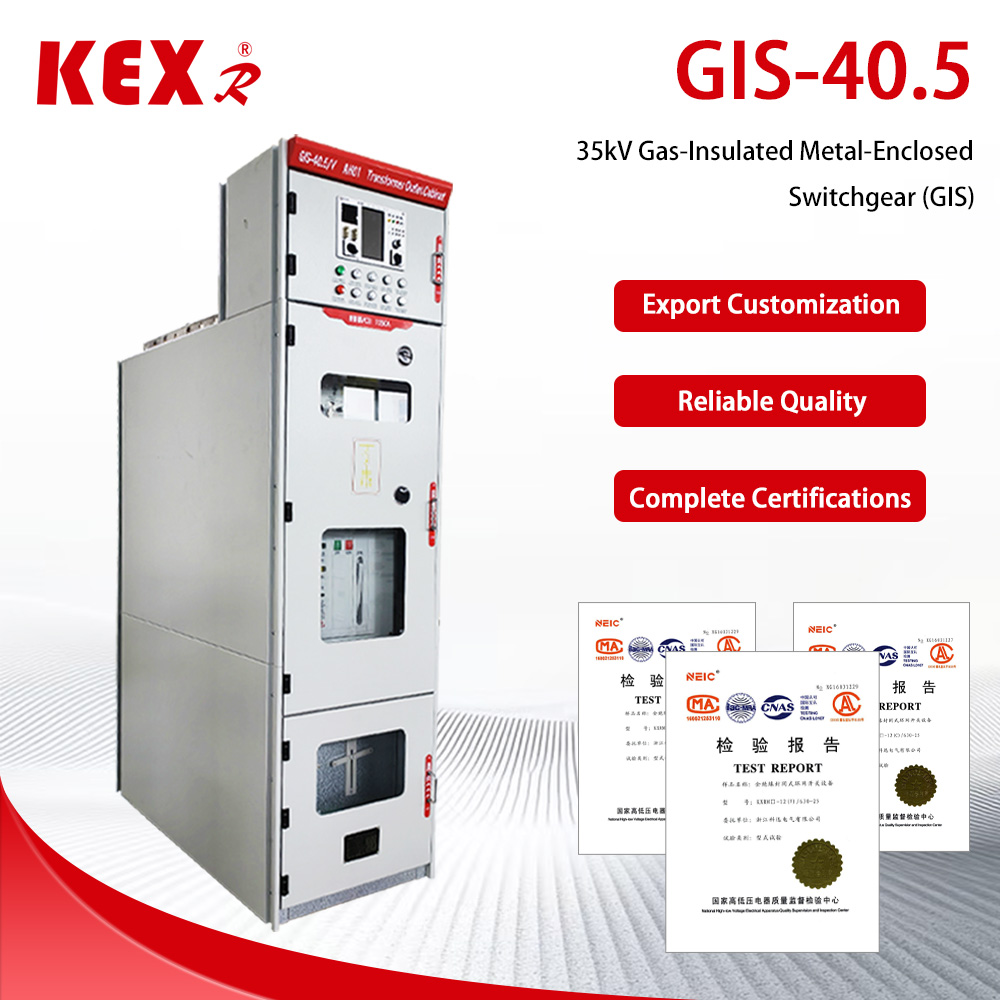

The40,5кВ C-GIS шкафы(35кВ жүйелерде кең таралған) ГАЖ технологиясын орташа кернеу өрісіне сәтті кеңейту болып табылады. Оның негізгі дизайн тұжырымдамасы келесідей:

1. Толығымен жабылған құрылым: жоғары вольтты ток өткізетін барлық бөлшектер сыртқы ортадан толығымен оқшауланған тот баспайтын болаттан жасалған пластиналармен дәнекерленген герметикалық газ қорабында тығыздалған.

2.Газды оқшаулау: газ қорабы оқшаулағыш зат ретінде ауаны ауыстыру үшін оқшаулағыш газбен толтырылады. Жалпы оқшаулағыш газдарға мыналар жатады:

3.SF (күкірт гексафториді): дәстүрлі негізгі ортаның тамаша оқшаулау өнімділігі бар, бірақ ол жоғары парниктік әсерге байланысты қоршаған ортаның қысымына ұшырайды.

4. Қоршаған ортаны қорғау газы: «Қос көміртегі» мақсатына жету үшін нарық жасыл дамуды ынталандыру үшін балама ретінде құрғақ ауа, азот (N) немесе қоршаған ортаны қорғаудың жаңа газын қолдана бастады.

5.Вакуумдық ажыратқыш: Тарату құрылғысының негізгі ажыратқышы әдетте тізбекті қосу және ажыратуды аяқтау үшін вакуумдық ажыратқышты қабылдайды.

6. Модульдік дизайн: өнім өрісте икемді түрде біріктірілуі және оңай кеңейтілуі мүмкін бірнеше стандартты модульдерден (мысалы, автоматты ажыратқыш модулі және шиналық модуль) тұрады.

Негізгі артықшылықтар және қолданылатын сценарийлер

Дәстүрлі (ауа оқшауланған панель) салыстырғанда 40,5 кВ C-GIS келесі тамаша артықшылықтарға ие, бірақ оның бастапқы құнының жоғары болуына да назар аудару керек:

1. Ықшам құрылым, кеңістікті үнемдеу: газды оқшаулау өнімділігі ауаға қарағанда әлдеқайда жақсы болғандықтан, шкафтың өлшемі айтарлықтай азаяды. Бірдей спецификациядағы ААЖ-мен салыстырғанда, C-GIS алып жатқан аумақты 50% -дан астамға немесе тіпті 76% -ға дейін азайтуға болады, бұл әсіресе жер ресурстары тығыз қалалық қосалқы станциялар үшін қолайлы.

2.Қоршаған ортаға қатты бейімделу, қауіпсіздік және сенімділік: толығымен жабылған дизайн жоғары биіктік, ылғалдылық, тұзды тұман, ластану және конденсация сияқты қатал орталарға қарсы тұруға мүмкіндік береді. Ток өткізетін бөліктер ашық емес және қауіпсіздік жоғары. Тіпті нөлдік қысым жағдайында да (газдың ағуы) белгілі бір оқшаулау деңгейін әлі де сақтауға болады.

3.Негізінде техникалық қызмет көрсетусіз, пайдалану және техникалық қызмет көрсету шығындарын азайтады: негізгі құрамдас бөліктер сыртқы ортадан оқшауланғандықтан, олар негізінен шаң мен ылғалдан зардап шекпейді, негізгі күтімді қажет етпейтін деңгейге жетеді.

4. Жоғары бастапқы инвестиция: Неғұрлым күрделі материалдар мен процестерді (мысалы, тот баспайтын болат, роботпен дәнекерлеу, гелийдің ағып кетуін анықтау және т.б.) пайдаланудың арқасында C-GIS бастапқы сатып алу құны әдетте AIS-тен жоғары болады.

Осы артықшылықтармен C-GIS жаңа энергия өндіру (фотоэлектрлік, жел энергиясы) күшейткіш станцияларында, қалалық тарату желісін өзгертуде, теміржол транзитінде, көпқабатты ғимараттарда, өнеркәсіптік және тау-кен кәсіпорындарында, деректер орталықтарында және қатал орталарда (мысалы, жоғары биіктікте, жағалаудағы аудандарда және ластануы жоғары өнеркәсіп аймақтарында) кеңінен қолданылады.

Құрылымдық және дизайн ерекшеліктері

Жабдықтың бүкіл өмірлік циклінде қауіпсіздігі мен сенімділігін қамтамасыз ету үшін (30 жылға дейін немесе одан да көп),40,5кВ C-GIS құрылымдық жобалау және өндіру технологиясында келесі сипаттамаларға ие:

1.Жоғары деңгейлі қорғаныс: Ауа қорапшасының қорғаныс деңгейі әдетте IP67 деңгейіне жетеді, ол қысқа мерзімді суға батырудың әсеріне төтеп бере алады.

2.Дәл дәнекерлеу процесі: газ қорабы әдетте қалыңдығы 3 мм болатын тот баспайтын болаттан жасалған 304 пластинадан жасалады, ол дәнекерлеудің беріктігі мен тығыздығын қамтамасыз ету үшін роботтармен автоматты түрде лазермен дәнекерленген.

3. Ағып кетуді қатаң анықтау: өндіруден кейін SF газының жылдық ағып кету жылдамдығы ≤0,1% және кейбір жоғары сапалы өнімдер тіпті ≤0,01% жетуі мүмкін екенін анықтау үшін жоғары дәлдіктегі гелий масс-спектрометрінің ағу детекторы пайдаланылады.

4. Интеллектуалды интеграция: Жаңа буындағы зияткерлік GI шкафында температура, ішінара разряд, механикалық сипаттамалар және т.б. сияқты кірістірілген сенсорлар бар, олар нақты уақыттағы күйді бақылауды, қашықтан басқаруды және ақауларды алдын ала ескертуді қолдайды және смарт торды жүзеге асырудың маңызды бөлігі болып табылады.
