ГАЖ сипаттамалары

1. Ықшам құрылым және шағын өлшем.

Бұл үрлемелі шкафтың ең айқын артықшылығы. Оқшаулағыш орта ретінде жоғары оқшаулау беріктігі бар газ (мысалы, күкірт гексафториді SF немесе азот) пайдаланылғандықтан, фаза мен жер арасындағы оқшаулау қашықтығы айтарлықтай қысқарады. Дәстүрлі ауадан оқшауланған тарату құрылғыларымен салыстырғанда, үрлемелі шкафтардың көлемін 50% немесе одан да көп азайтуға болады, бұл әсіресе қымбат жері бар немесе орнату алаңы шектеулі (мысалы, жертөлелер, жел электр мұнаралары, теңіз платформалары және т.б.) үшін қолайлы.

2. Жоғары сенімділік пен қауіпсіздік

Толығымен тығыздалған құрылым: жоғары вольтты ток өткізетін бөліктер (шиналар, автоматты ажыратқыштар, айырғыштар және т.б. сияқты) барлығы газбен толтырылған тот баспайтын болаттан немесе алюминий қорытпасынан жасалған газ қорабында тығыздалған. Бұл жабдықты конденсация, ластану, тұз спрейі, ұсақ жануарлардың енуі және т.б. сияқты сыртқы орта әсер етпейтін етеді, бұл қоршаған орта факторларынан туындаған жарқыл немесе қысқа тұйықталу апаттарын айтарлықтай азайтады.

Жарылысқа төзімді жақсы өнімділік: ток жүретін бөлік сыртқы әлемнен оқшауланғандықтан, ол тіпті төтенше ақаулық жағдайларда да апаттардың кеңеюін тиімді шектей алады. Газ қорабы әдетте жеке қауіпсіздікті қамтамасыз ету үшін белгілі бір ішкі доға қысымына төтеп бере алады.

Табиғи апаттарға қарсы тұрудың күшті қабілеті: жағалаудағы аудандарда, биік аймақтарда немесе қатты ластанған жерлерде үрлемелі шкафтардың бейімделу қабілеті қарапайым тарату құрылғыларынан әлдеқайда жоғары.

3. Техникалық қызмет көрсету бойынша жұмыс жүктемесі өте төмен

Бастапқы жоғары қысымды бөлік толығымен тығыздалғандықтан, ішкі бөліктер оттегімен және сумен әрең байланыста болады, сондықтан тотығу және қартаю оңай болмайды. Теориялық тұрғыдан үрлемелі шкафтың ішіндегі коммутатор жабдығы техникалық қызмет көрсетілмейтін өнімдерге жатады. Күнделікті техникалық қызмет көрсету әдетте тек газ қысымын, жұмыс механизмін және қайталама циклды тексеруді қажет етеді, бұл бүкіл өмірлік циклдің пайдалану және техникалық қызмет көрсету құнын айтарлықтай төмендетеді.

4. Қоршаған ортаға күшті бейімделу

Сыртқы орта дымқыл, құрғақ, суық немесе ыстық болса да, ауа қорабы жақсы жабылған болса, шкафтағы жоғары вольтты оқшаулау өнімділігі тұрақты болуы мүмкін. Ол тіпті қысқа уақыт ішінде зақымданбай толығымен суға батырылуы мүмкін (ауа қорабы жақсы жабылған жағдайда), бұл ауа оқшауланған шкаф үшін мүмкін емес.

5. Модульдік және икемді комбинация

Үрлемелі шкафтар әдетте модульдік дизайнды қабылдайды және әртүрлі блоктарды (мысалы, кіріс және шығыс шкафтар, есептегіш шкафтар, көтергіш шкафтар, автоматты ажыратқыш шкафтары, жүктемені ажыратқыш шкафтар және т.б.) негізгі сымдардың талаптарына сәйкес шиналық қосқыштар арқылы біріктіруге болады. Бұл біріктіру әдісі икемді ғана емес, сонымен қатар орынды үнемдейді.

6. Қоршаған ортаны қорғау және газды пайдалану мәселелерін қарастыру

Дәстүрлі технология: SF газы алғашқы күндерде және қазір кеңінен қолданылады, ол қуатты парниктік газ болып табылады және оның әлеуетті парниктік әсері көмірқышқыл газынан 23500 есе көп. Сондықтан жабдықты өндіру, пайдалану және техникалық қызмет көрсету процесінде газдың ағуын қатаң бақылау керек.

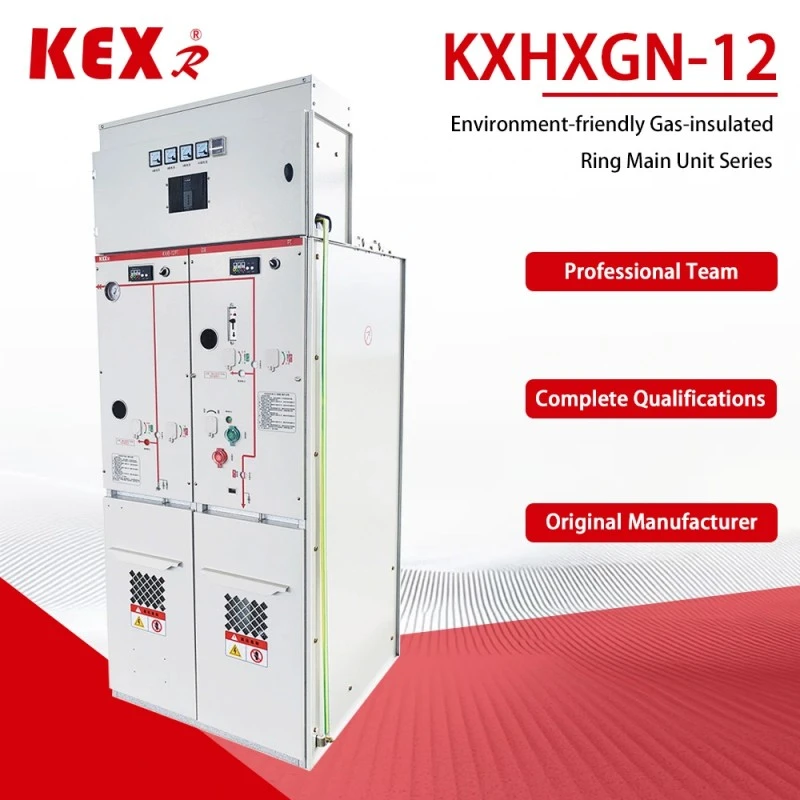

Қоршаған ортаны қорғау тенденциясы: Қоршаған ортаны қорғау талаптарының жақсаруымен өнеркәсіп шкафтарды толтыру үшін құрғақ ауаны, азотты немесе экологиялық таза балама газды пайдалануды алға тартады. Қоршаған ортаға зиянсыз үрлемелі шкафтың бұл түрі жоғарыда аталған артықшылықтарды сақтай отырып, парниктік газдарды пайдалануды азайтады.

түйіндеме

Қарапайым тілмен айтқанда, үрлемелі шкафтың негізгі сипаттамалары: шағын өлшем, үлкен қабілет, жаманды жақсы көрмеу және барлық жерде қолдануға болады. Ол қалалық электр желілері мен өнеркәсіптік пайдаланушылар үшін жеткіліксіз кеңістік пен қатал ортаның ауырсыну нүктесін шешеді және негізгі мәселелердің бірі болып табылады.
