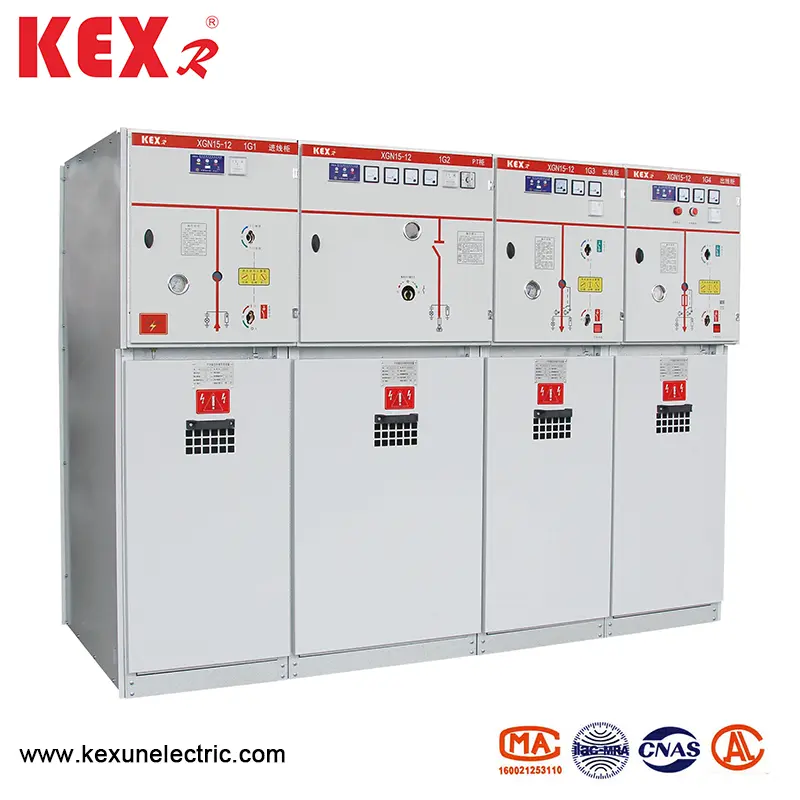

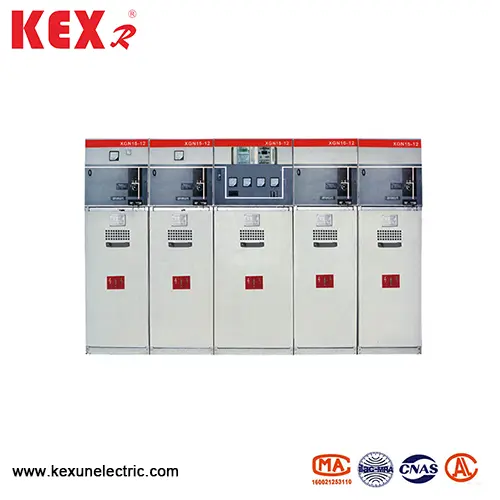

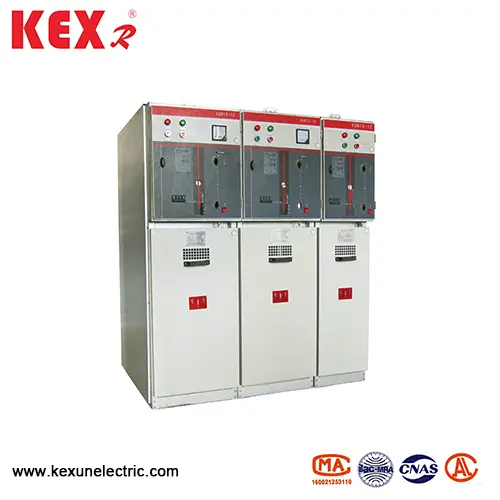

Гексафлауорид сақинасы

● Негізгі қосымша

Xgn15-12 Айнымалығына сәйкес гекфлуоридті сақинасы 50 Гц және 12 кВ және электрмен жабдықтау жүйелеріне, әсіресе қалалық тұрғын үйлерде, коммутациялық және тау-кен станцияларында, сауда орталықтары, әуежайларда, әуежайларда, жел электрмен, стадиондар, стадиондар, темір жолдар, темір жолдар, тоннельдер және басқа да жерлер.

● Пайдалану шарттары

▶ Биіктік: ≤ 1000 м. (Егер арнайы талаптар болса, тапсырыс берген кезде оларды көрсетіңіз)

▶ Қоршаған орта температурасы: -25 ~ 40 ℃

▶ орташа тәуліктік салыстырмалы ылғалдылық: ≤95%

▶ орташа айлық салыстырмалы ылғалдылық: ≤90%;

▶ шокқа төзімділік дәрежесі: 8 градус

▶ Зорлық-зомбылық, әсер, өрт, химиялық коррозия және жарылыстан бос орындар.

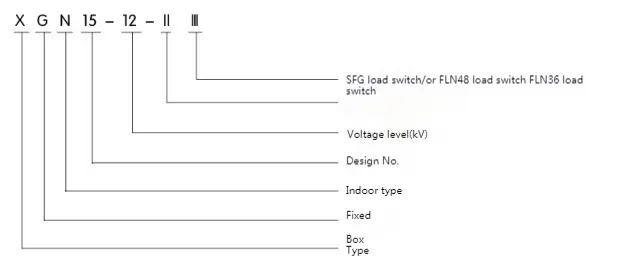

● Үлгі және мағынасы

● Критерийлер кездеседі

XGN15-12 Type Гексафторид сақинасы Негізгі бөлім келесі критерийлерге сәйкес келеді:

IEC298 · IEC265 · IECL293 · IEC694 · ICEC420 · ICEC56 · Ic iC ICEC932 · GB3804 · gb3906 · gb11022

● Техникалық параметрлер мен өлшем

● Кабинеттің құрылымы және негізгі компоненттері

◆ xgn15-12 түрі Гексафторид сақинасы Негізгі құрылымы: Автобус бөлмесі + Жүктеме ауыстырғыш бөлме

◆ Ауыстыру қосқышы

Коммутатор бөлмесінде үш станцияның үш станция қосқышы орнатылған. Жүктеме қосқышының қабығы эпоксидтер шайырынан жасалған және күкірт гексафторидімен (SF) толтырылады. ) Газ - оқшаулағыш ортасы, ал SF коммутаторларына клиенттің талаптарына сәйкес орнатылуы мүмкін. Дабыл байланысы бар газ тығыздығы метр немесе газ тығыздығының метрі.

◆ Кабель бөлмесі

Жүктеме ауыстырғыш шкафында қарапайым кабельдік бөлме бар, ол негізінен бір ядро ​​немесе үш негізгі кабельдерде қарапайым, кабельді сымдармен, ал бір уақытта найзағай ұстағыш, ағымдық трансформатор, жердегі трансформатор, жерлендіру қосқышы және басқа элементтерді кеңістікті орнатуға болады. Стандартты дизайн бойынша, шкафтың есігі бар, қауіпсіздік терезесі және қауіпсіздікті басқару құрылғысы бар, ал кабель бөлмесі бар, ал табақ тақтасы тиісті мөлшердегі тіреуішпен және кабель қысқышымен жабдықталған. Кабельдік қондырғыны орнату үшін кабель бөлмесінің астыңғы және алдыңғы есігі алынып тасталуы мүмкін.

◆ илеу механизмі, жабылу механизмі және төмен қысымды бақылау бөлмесі

Құлыппен төмен вольтты бөлме басқарманың рөлін бір уақытта ойнайды. Төмен вольтты камера көктемгі жұмыс механизмімен, механикалық тұрғыдан және құрылғы бар, сонымен қатар қосалқы байланыстар, катушкалар, апаттық типтегі дисплей, пернелер тіркесімін, пернелер тіркесімін және электр жұмыс істейтін құрылғылармен жабдықталуы мүмкін. Сонымен бірге, төмен вольтты камерадағы орын, сонымен қатар басқару тізбегімен, өлшеу құралымен және қорғаныс эстафетасымен де жабдықталуы мүмкін. 750 мм-ге ену кабинеті бар екі бірдей квенді камералары бар, оларды қосымша аксессуарлармен жабдықтауға болады. Бүкіл xgn15 ауыстырғыш шкафтарын екіге бөлуге болады, шкафтың жоғарғы бөлігінде автобус бөлмесі, жүктеме қосқышы, жұмыс ауыстырғыш, жұмыс ауыстырғыш, жұмыс механизмі және төменгі кабельдік бөлме кіреді, ол төменгі кабельдік бөлмеден тұрады. Сондықтан, жоғарғы қондырғыда орнатылған жабдық қауіпсіз және ыңғайлы түрде күрделі және реформаланған, ал бүкіл жоғарғы құрылғыны ауыстыруға болады.

◆ автобус бөлмесі

Автобус бөлмесі шкафтың жоғарғы бөлігінде орналасқан. Автобус бөлмесінде негізгі автобустар қосылып, ауыстырып-қосқыш шкафтардың бүкіл қатарынан іске қосылады

◆ Негізгі компоненттеріxgn15-12 Type Геxafluoride сақинасы Негізгі блок

▶ FLN36 коммутаторын Компанияда шетелдік технологиялар енгізу арқылы және отандық энергетикалық жүйенің талаптарына сәйкес әзірледі және шығарады.

▶ Жүктеме қосқышында үш күй бар: жабылу, ашу және жерге қосу. Жүктеме қосқышының динамикалық және статикалық контактілері өлім құйылған эпоксидті шайыр қабығында, сондай-ақ SF және SF. Газ - доғаны сөндіргіш ортасы, ал ауа қысымы 14 бр. Әр жүктеме қосқышы герметикалық және техникалық қызмет көрсетусіз және барометрді бөлек таңдауға болады. Сақиналы желі шкафындағы жүктеудің әдеттегі әдісі - кабель бөлмесі мен автобус бөлмесі арасында болаттан жасалған бөлімді орналастыру және оны көлденең орнату. Бұл орнату әдісі автобус бөлмесін кабель бөлмесін пайдаланып, техникалық қызмет көрсетуге қатаң қауіпсіздік талаптарына сай келеді. Егер Доғалар ішінде болса, онда жуылады, олар жуылады, оны жуады, содан кейін шкафта жуылады, содан кейін шкафта доғалы ағызу клапаны жуылады және қысымның үстінен ауа ағыны шкафтан тыс жерде басшылыққа алынады.

▶ Жүктеме қосқышында екі жұмыс механизмі бар: бірыңғай серіппелі жұмыс механизмі (K-type) және екі рет серіппелі жұмыс механизмі (A-type), электрлік механизмді қашықтықтан электрлік басқаруды жүзеге асыру үшін электр механизміне қосуға болады.
