Жоғары вольтты қоңырау желісі

Kexun - бұл Қытайдағы жоғары вольтты ринг желілері кабинетіне мамандандырылған өндіруші.

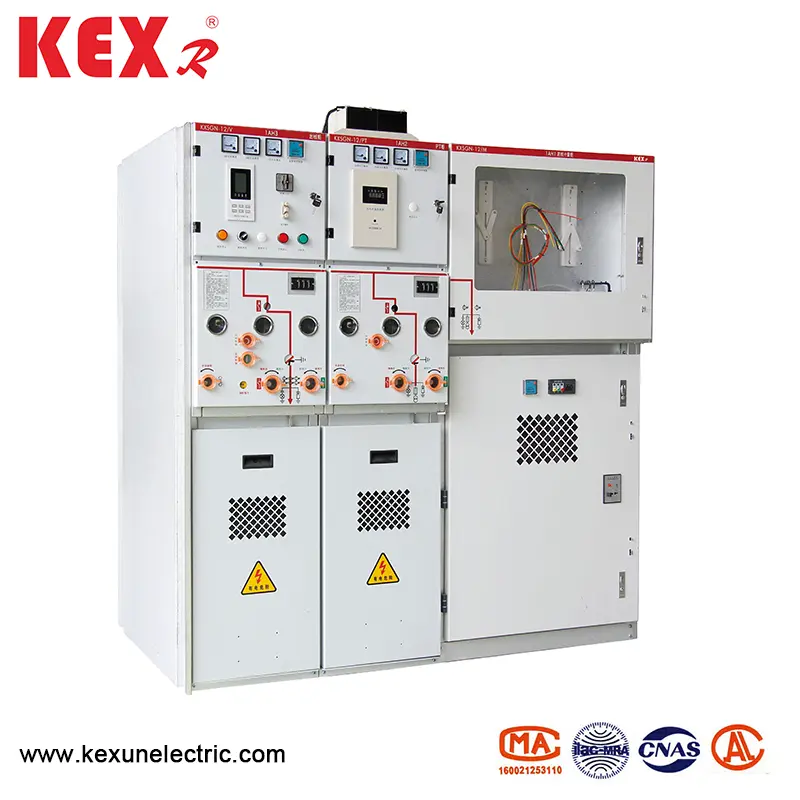

Оның ең көп сатылатын өнімдері KXSGN-12-SIS3 - бұл толығымен жабық оқшаулағыш. Ол модульдік, толықтай оқшауланған, толығымен оқшауланған, толығымен оқшауланған және толығымен металл жабық құрылымын қабылдайды. Беті тікелей және сенімді түрде негізделетін өткізгіш немесе жартылай өткізгіш қорғаныс қабатымен қапталған.
Модель: KXSGN-12-SIS3
Бренд: KEXEXR

Сұрау жіберу

Өнім Сипаттамасы

● Дизайн мүмкіндігі

▶ Вакуумды қашықтықтан ажыратқыш және жүктеме қосқыш модулі эпоксидальды шайырмен қапталған. Қолмен және электрлік үш станция ажыратқышы бар модульдік интегралды магистральдық тізбек.

▶ Вакуумдық үзілісте ажыратқыш модуль қысқа тұйықталу тогын ашып, жабуға мүмкіндік береді.

▶ Үш станция ажыратқышының жабылу күйінде көрінетін сыну бар, ал ажыратқыш және ажыратқыш және жерге қосу қосқышы қысқа тұйықталу тогын тез ашып, жаба алады.

▶ Эпоксидті шайыр Оқшауланған ауа камерасы Оқшауланған ауа камерасы, үш станцияның оқшауланған қосқышы құрғақ ауаны 0,04MPA-ға қысым жасай алады. Ол ағып кетпес және экстравазацияны болдырмау үшін ішкі қысымды бақылау үшін қысым өлшегішпен жабдықталған және оқшаулағыш қосқыш және жерге қосу қосқышын қорғау үшін.

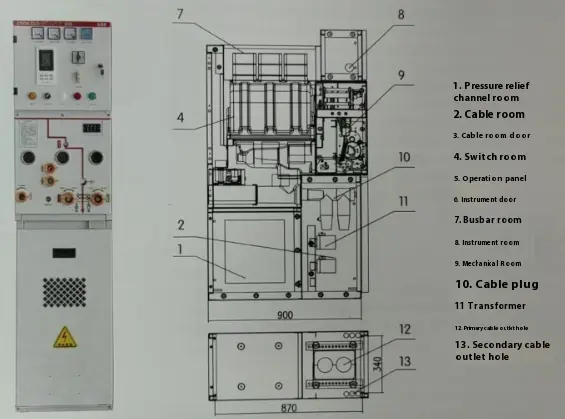

● Құрылымдық өлшем

High Voltage Ring Network Cabinet

● Жоғарғы оқшауланған өлшем сызығы

Жоспарлау	Шкафтың ені	Шкафтың тереңдігі	Шкафтың биіктігі	Үстеме сызық
Pt кіріс сызығы	450	900	1600	Тереңдету 260
Кіріс және құрылым	425	900	1600	Тереңдету 260
Интерконнекциялық қосқыш	425	900	1600	Тереңдету 260
Интерконнекциялық оқшаулау	425	900	1600	Тереңдету 260
BusBar лифтісі	425	900	1600	Тереңдету 260
Дәстойлық өлшеу	750	900	1600	Тереңдету 260
Ықшам өлшем	425	900	1600	Тереңдету 260
PT қуат көзі	450	900	1600	Тереңдету 260
Бақылау және қорғау базалық станциясы	425	900	1600	Тереңдету 260

● техникалық параметр кестелері

◆ ажыратқыштың техникалық параметрі

Зат		Бірлік	Мәліметтер
Номиналды кернеу		Кв	12
Номиналды жиілік		Гез	50
Сақтандыру деңгейі	1M жұмыс жиілігі кернеумен	Кв	42
	Найзағай импульсі кернеуі	Кв	75
Номиналды ток		A	630	1250
Қысқа тұйықталған қысқа тұйықталу тогы (1СҚО)		Та	20 35	31.5
Бағаланған қысқа тұйықталу тогы (шыңы)		Та	50 63	80
Ағымдағы ең жоғары шың		Та	50 63	80
Бағаланған қысқа мерзімді токпен шектеледі		Та	20 25	31.5
Қысқа мерзімді білікті бұзылған, ағымдағы уақыттар		Уақыт	30	30
Қысқа уақытқа созылған ағымдағы уақытқа созылған уақыт		S	4
Номиналды операциялық реттік	Автоматты түрде қайта есептеу		OFF-0.3S-ONOFF-180-ONOFF
	Автоматты түрде емес қайта есептеу		OFF-0.3S-ONOFF-180-ONOFF
Механикалық өмір		Уақыт	3000
Бірыңғай конденсатор банкінің номиналды бұзылуы		A	630
В арналы банктің біндегі номиналды бұзылуы		A	400

◆ Жүктеме қосқышының техникалық параметрлері (С блогы)

Зат	Бірлік	Мәліметтер
Номиналды ток	A	630
Қысқа тұйықталған ток	Та	50
Бағаланған қысқа мерзімді токпен шектеледі	Ка / с	20/4
Механикалық өмірді жүктеу	Уақыт	10000
Жүктеме ауыстырғыш электрлік өмір	Уақыт	10000

◆ Жүктеме қосқышының техникалық параметрлері (С блогы)

Зат	Бірлік	Мәліметтер
Номиналды ток	A	125
Қысқа тұйықталған үзіліс ток	Та	31.5
Бағаланған қысқа тұйықталған жабылатын ток	Та	80
Номиналды тапсыру тогы	A	3150

● Жоғары вольтты сақиналық желілік кабинеттің барлау терминалы

High Voltage Ring Network Cabinet

KXSGN-12-SIS3 сериясы жоғары вольтты рингтік желінің кабинеті, бұл KEXEXR, интеллектуалды басқаруды басқару, интеллектуалды басқаруды басқару, микрокомпьютерлік релелік қорғаныс, микрокомпьютерлік релелік қорғаныс, өлшеу, температура және ылғалдылықпен басқару, жоғары кернеулі тірі дисплей, кабельді бақылау, қашықтағы және басқа функциялар. Оның сыртқы түрі керемет және әдемі, ол коммутатор шкафының тақтасын жеңілдетеді, қатты оқшаулау шкафының жалпы көлемін азайтады, сыртқы орнату тиімділігін тиімді жақсартады және коммутатордың сапасын жақсартады.
