Жоғары вольтты қоңырау желісі

Қытайда жоғары вольтты сақиналы корпустың өндірушісі ретінде, Kexun's HXGN (H) □ -12 сериялы өнімдері қарапайым құрылымның сипаттамалары, икемді жұмыс, сенімді пайдалану және ыңғайлы қондырғыларға ие және әртүрлі қосымшалар мен әртүрлі қолданушылар үшін қанағаттанарлық техникалық шешімдерді ұсынады.

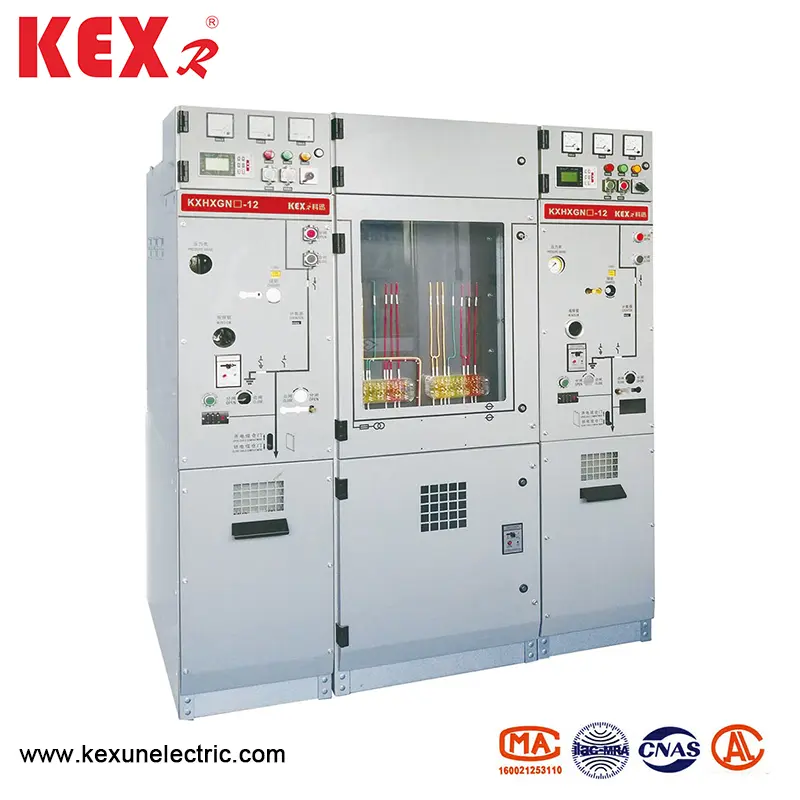

Модель: HXGN (H) □ -12
Бренд: KEXEXR

Сұрау жіберу

Өнім Сипаттамасы

● Өнімге шолу

Жоғары вольтты сақиналы Kexun компаниясы жасаған желінің таза шкафы kexun over offensing технологиясын, ақпараттық технологияларды, ақпараттық технологияларды және қарапайым және икемді конфигурация схемасын қабылдайды, сонымен қатар электр желісінің интеллектісінің талаптарына жауап береді.

HXGN (H) □ -12 типі Жоғары вольтты қоңырау желісі Желілік шкаф өндірістік және азаматтық кабельдік желілер мен тарату желілерінің терминал жобаларына жарамды. Электр энергиясын қабылдау және тарату ретінде, ол әсіресе қалалық тұрғын аудандардағы, коммутациялық станциялар, қораптық қосалқы станциялар, коммуналдық және тау-кен кәсіпорындары, сауда орталықтары, әуежайлар, метрополитендер, жел электр станциялары, ауруханалар, стадиондар, теміржолдар, темір жолдар, тоннельдер және басқа да жерлер.

HXGN (H) □ -12 тиісті ұлттық стандарттардың, электр энергетикасы стандарттарының, халықаралық стандарттардың және басқа стандарттардың талаптарына сәйкес келеді. Оның қосқыштары мен негізгі электрлік компоненттері біріктірілген модульдер, ал фазалар арасындағы өткізгіш бөліктер қатты оқшаулау арқылы жинақталған. Қорғалған кабель коннекторлары сыртқы сымдар үшін қолданылады, ал қорғалған оқшауланған автобустар функционалды бірліктердің автобустарын қосу үшін қолданылады. Сондықтан қауіпсіздікті пайдалану өте жақсартылған. Сонымен бірге, оның жұмыс тетігі көктемгі механизмді қабылдайды, ал оның механикалық өмірі 10000 еседен асады. Барлық жұмыс істейтін деректер мен жабдықтардың күйін қашықтан және қараусыз бақылауға болады. Бұл жоғары қуатты тарату құрылғысы.

Үкіметте мынадай қондырғыларды үнемді және практикалық электрмен жабдықтау қондырғысын құру үшін таңдай алады: вакуумдық ажыратқыш қондырғысы (630а, 20-25ka); Вакуумдық жүктеме қондырғысы (630, 20-25ka).

● техникалық параметр кестелері

◆ ажыратқыш шкафы

Зат			Бірлік	Мәліметтер
Номиналды кернеу			Кв	12
Номиналды жиілік			Гез	50
Жаусызданудың бағаланған деңгейі	1 кернеумен қуат жиілігі	Жер, балама	Кв	42
		Оқшаулау сынуы		48
	Найзағай импульсі кернеу (шың)	Жер, балама	Кв	75
		Оқшаулау сынуы		85
	1Мендингтің жиілігі Бақылау циклінің кернеуі (жерге)		Кв	2
Номиналды ток			A	630
Қысқа мерзімді қысқа мерзімді токпен қамтамасыз ету (виртуалды құн)		Негізгі схема / жерге қосу қосқышы	Та	24/4s
		Жерге қосу қосылымы	Та	21.7 / 4
Ағымдағы ең жоғары шың		Негізгі схема / жерге қосу қосқышы	Та	63
		Жерге қосу қосылымы	Та	54.5
Қысқа тұйықталған ток пен уақыт			Ка / Уақыт	25/30
Бағаланған қысқа тұйықталу тогы (шыңы)			Та	63
Номиналды кабельді зарядтау тогы			A	25
Ажыратқыштың номиналды жұмысы				0-0,3s-Co-180S-CO
Механикалық өмір	Ажыратқыштық үзіліс / оқшаулау қосқышы		Уақыт	10000/3000
IP дәрежесі	Ылғалдалған қорап			IP67
	Қабырғалар			IP4x
Газдың қысымы	Номиналды газды зарядтау деңгейі (20 ℃, өлшеу қысымы)		МПа	0.02
	GAS MIN функциясы (20 ₸, өлшеу қысымы)		МПа	0
Герметикасы	Жыл сайын ағып кету деңгейі		% / Жыл	≤0.05

◆ шкафтың сөндіру шкафы

Зат			Бірлік	Мәліметтер
Номиналды кернеу			Кв	12
Номиналды жиілік			Гез	50
Жаусызданудың бағаланған деңгейі	1 кернеумен қуат жиілігі		Кв

	Найзағай импульсі кернеу (шың)		Кв

	1Мендингтің жиілігі Бақылау циклінің кернеуі (жерге)		Кв	2
Номиналды ток			A	630
Қысқа мерзімді қысқа мерзімді токпен қамтамасыз ету (виртуалды құн)		Негізгі схема / жерге қосу қосқышы	Та	24/4s
		Жерге қосу қосылымы	Та	21.7 / 4
Ағымдағы ең жоғары шың		Негізгі схема / жерге қосу қосқышы	Та	63
		Жерге қосу қосылымы	Та	54.5
Бағаланған қысқа тұйықталу тогы (шыңы)		Жүктеме ауыстырғыш / жер қосқышы	Та	63
Белсенді жүктемені есептеу үшін ток			A	630
Жабық циклды тоқтату тогы			A	630
5% Белсенді жүктемені тоқтата тұру			A	31.5
Номиналды кабельді зарядтау тогы			A	10
Белсенді жүктеме уақыты			Уақыт	100
Жердегі ақаулар Ағымдағы бұзылу			A / Time	31.5 / 10
Ажыратқыш және кабельді зарядтау Ағымдағы бұзылысты жердегі ақаулар токымен аяқтайды.			A / Time	17.4 / 10
Механикалық өмір	Ажыратқыштық үзіліс / оқшаулау қосқышы		Уақыт	10000/3000
IP дәрежесі	Ылғалдалған қорап			IP67
	Қабырғалар			IP4x
Газдың қысымы	Номиналды газды зарядтау деңгейі (20 ℃, өлшеу қысымы)		МПа	0.02
	GAS MIN функциясы (20 ₸, өлшеу қысымы)		МПа	0
Герметикасы	Жыл сайын ағып кету деңгейі		% / Жыл	≤0.05

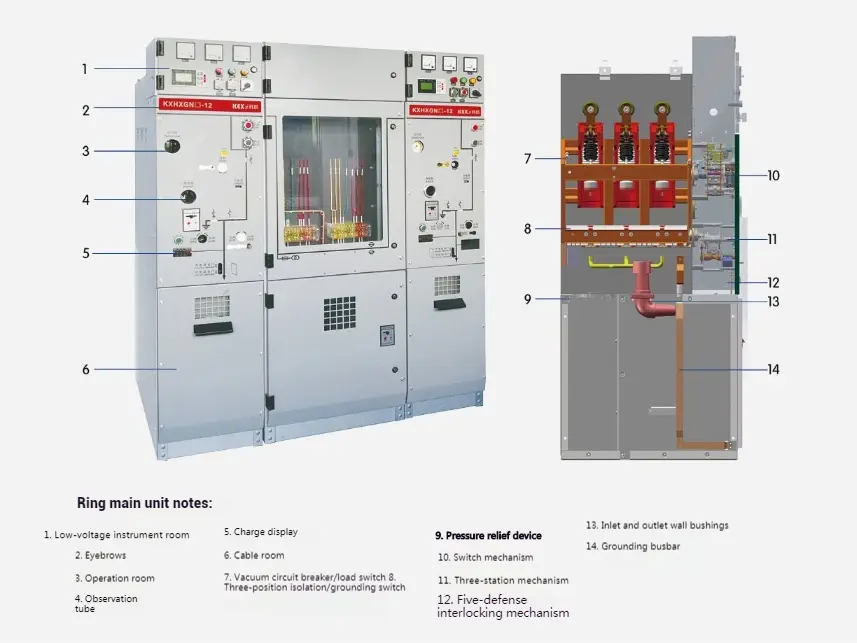

● Өнім құрылымы

High Voltage Ring Net Cabinet

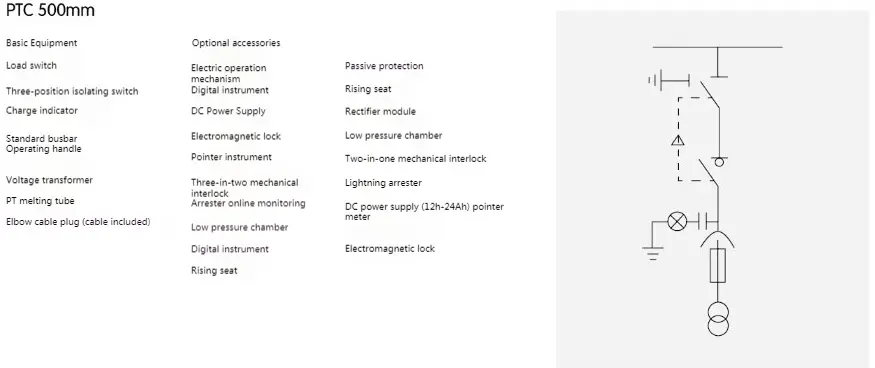

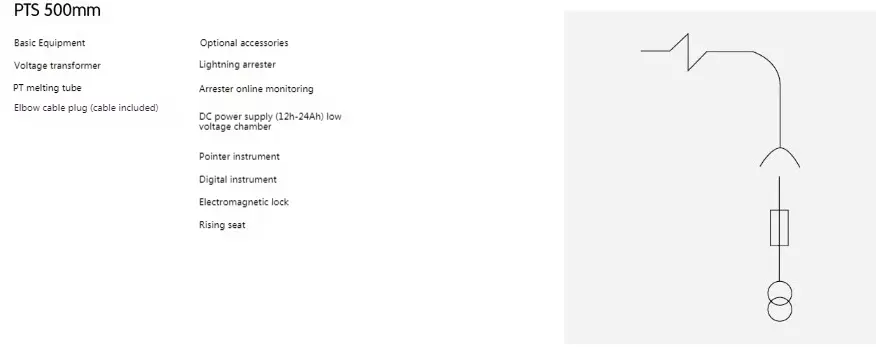

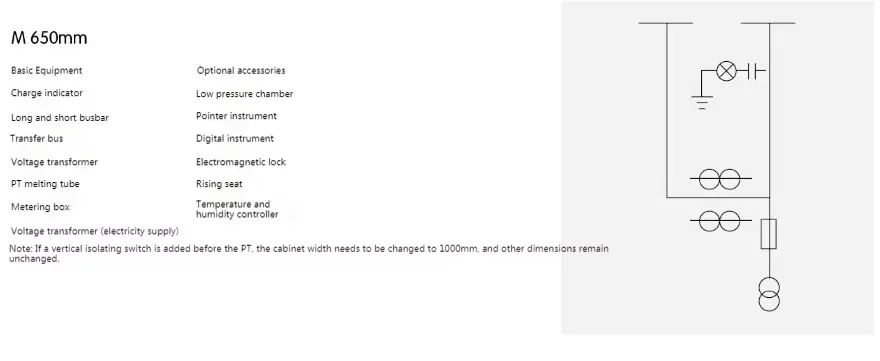

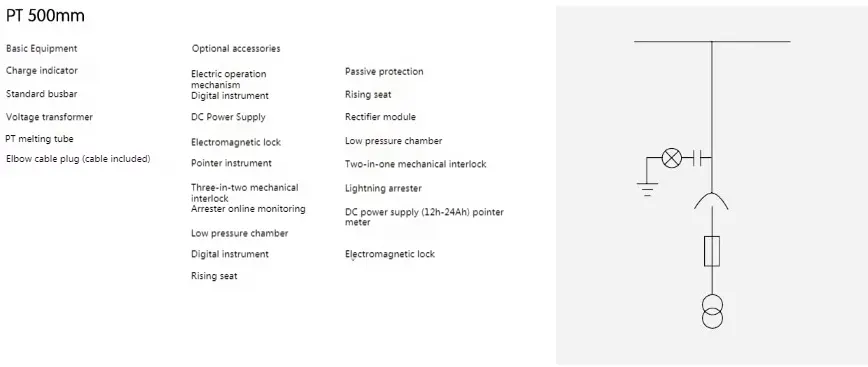

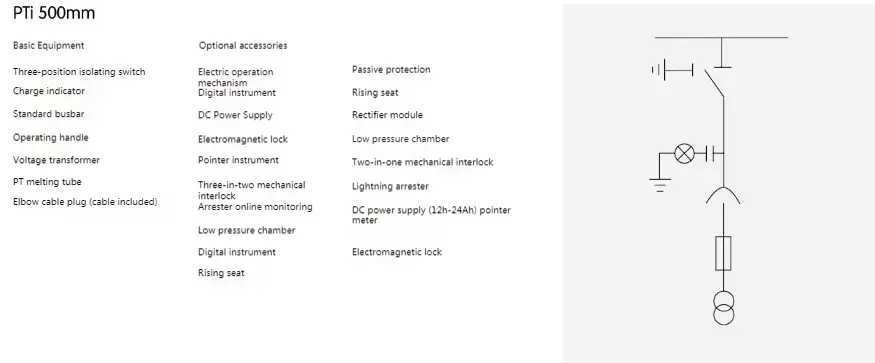

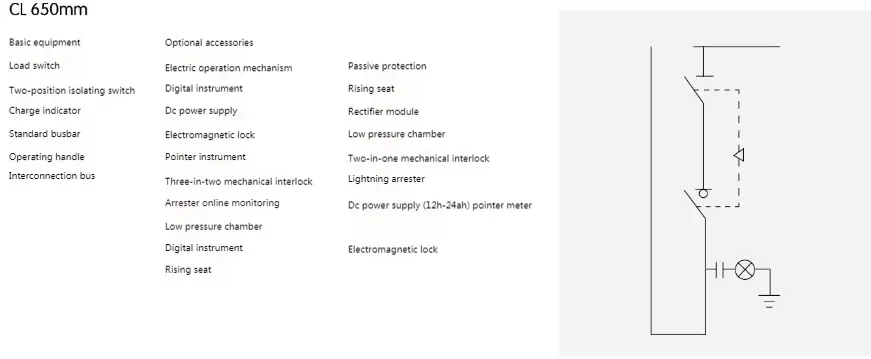

● Жоғары вольтты сақиналы таза шкафтың бөлу жоспары

High Voltage Ring Net Cabinet

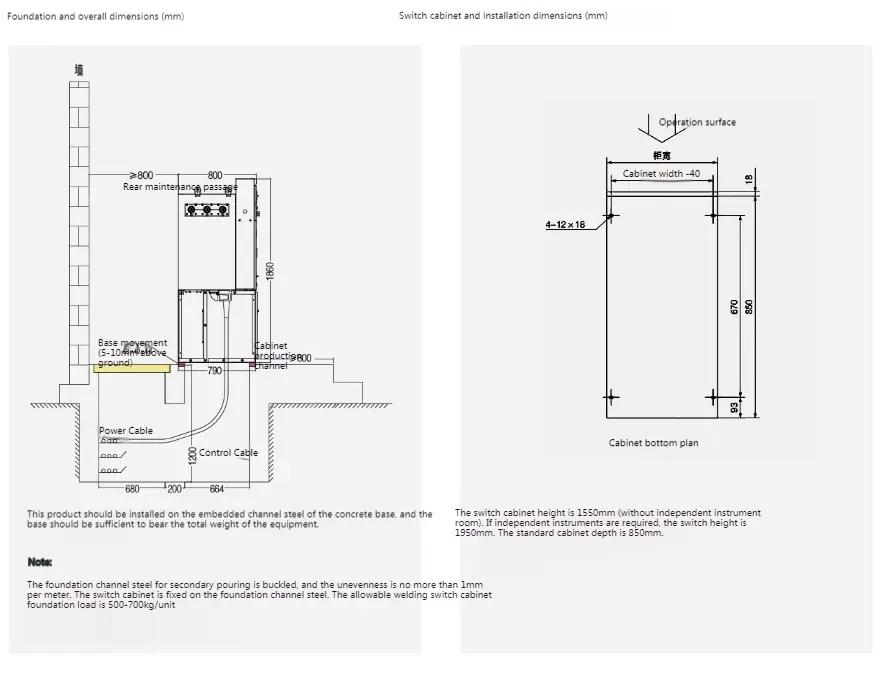

◆ Орнату нұсқаулары

High Voltage Ring Net Cabinet
