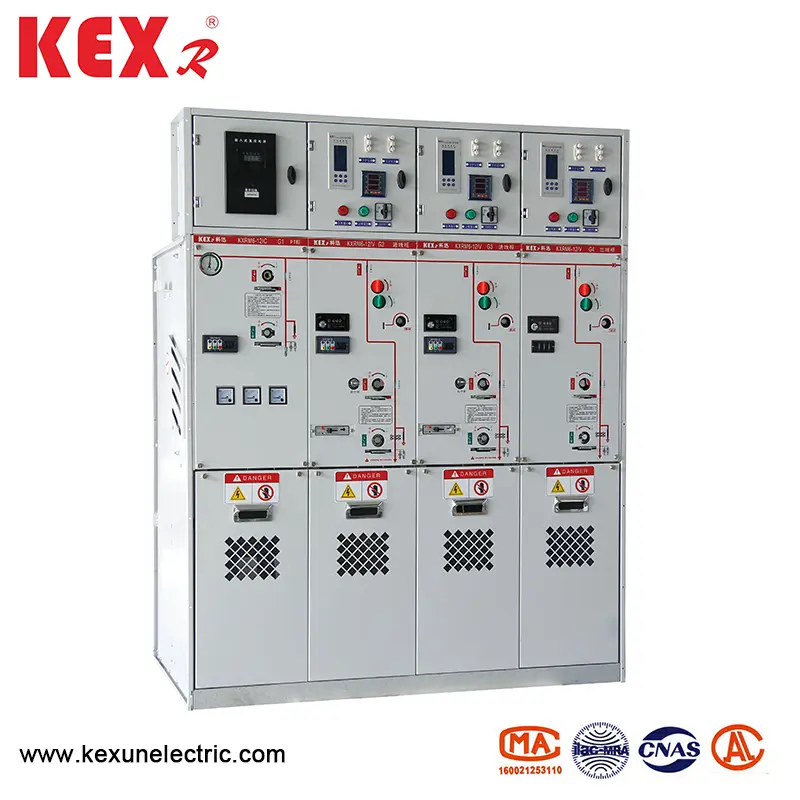

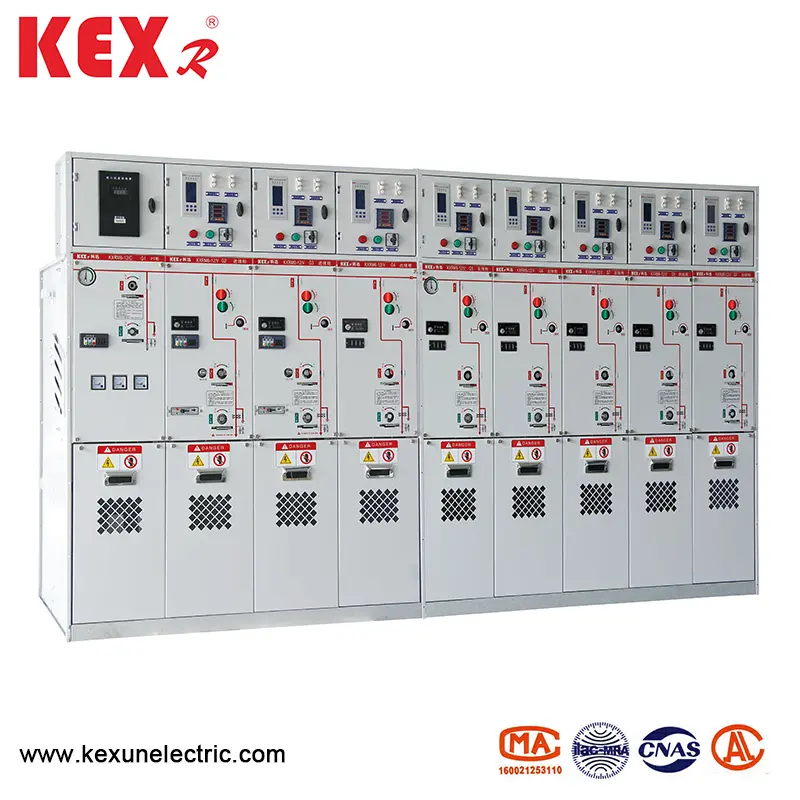

Барлық оқшауланған газ шкафы

● Пайдалану шарттары

Kxmr6-12 Барлық қамтылған газ шкабы барлық экстра болған барлық орталарға сәйкес келеді, мысалы, жоғары және төмен температура (+ 40 ℃ ~ -40 ℃), ылғалдылығы, шаң, тұз, шахталар және биіктік (1000 м), 24 сағат ішінде суға қысқа мерзімді батыру қолдануға әсер етпейді.

Ескерту: Егер биіктік жоғары болса, нақты биіктікті көрсетіңіз.

● Өнімнің мүмкіндіктері

▶ KXRM6-12 Барлық қамтылған газ шкафы SF6 газын ARC сөндіретін және оқшаулағыш ортасы ретінде пайдаланады.

▶ шкаф толығымен жабылған және оқшауланған; Шолғыштар, қосқыштар және тірі бөлшектер толығымен тот баспайтын болаттан жасалған қабыққа толы.

▶ Қуыс 14 бөртпе газымен толтырылады, ал қорғау деңгейі IP67-ге жетеді: барлық коммутатор-коммутаторға қосқыштың барлық қосқышы толығымен әсер етпейді, бұл қосқыштың қысқа мерзімді суға шомылуы сияқты, сонымен қатар, өнімнің қысқа мерзімді жағдайында да, өнімге ақысыз болады.

▶ Кабинетте кадрлық «бес профилактикалық» жабық құрылғы бар, ол адамдық кадрлар мен жабдықтардың жұмыс істемеуін толығымен жояды.

▶ Барлық шкафтарда қауіпсіз қысымның сенімді арналары бар, олар төтенше жағдайларда да операторлардың жеке қауіпсіздігін қамтамасыз ете алады.

▶ Шкаф екі түрге бөлінеді: бекітілген қондырғы және кеңейтілетін қондырғы тіркесі.

▶ KXRM6-12 мөлшері Оқшауланған газ шкафын орнату ыңғайлы, және ол кең кеңістік пен қоршаған ортаның нашар жағдайлары бар жерлер үшін жарамды болуы мүмкін.

▶ Шкафтарды пайдаланушылардың әр түрлі қажеттіліктеріне сәйкес электр, қашықтан басқару және бақылау құрылғыларымен жабдықталуы мүмкін.

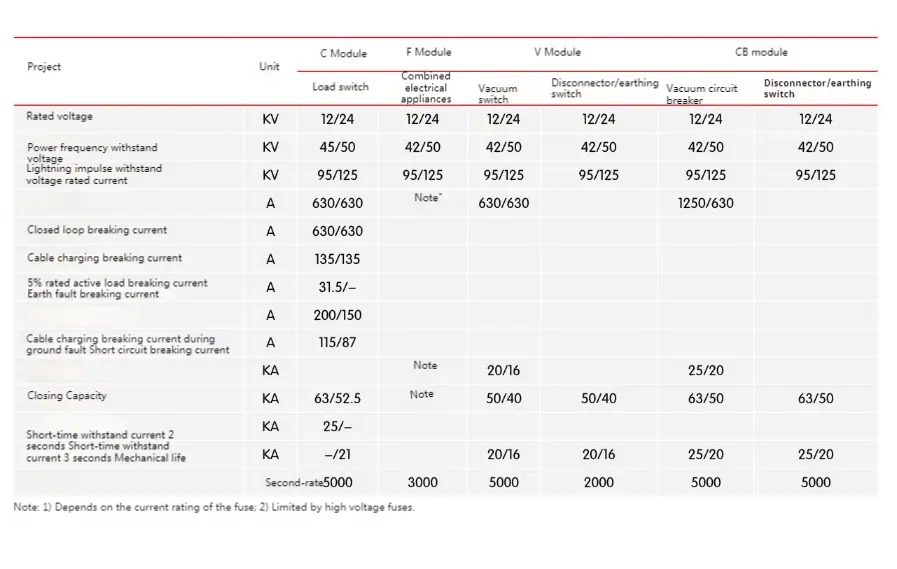

● техникалық параметр

● Трансформатор және желілік қорғаныс

CXRM6-12 Оқшауланған газ шкафының біріктірілген түрі Біріктіру түрі екі трансформатордан қорғау режимін, атап айтқанда, суды ауыстырғыш полцентті және релелік қорғаныспен жабдықтауды ажыратқышпен қамтамасыз етеді.

1.Тсельдшерлерді қорғау - бұл ағымдағы жоғары вольтты сақтандырғыш және жүктеме қосқышының тіркесімі. Сақтандырғыш бөлме құрылғының алдыңғы жағында орналасқан бөлек құлыпталған корпустың артында орнатылады. Жүктеме қосқышы сергіткіш шабуылшы іске қосуға болатын көктемгі энергияны сақтау механизмін пайдаланады.

2. Сақтандырғышты ауыстыруды жеңілдету үшін жұмыс тұтқасын сақтандырғыш камераның соңғы қақпағын алу үшін пайдалануға болады. Сақтандырғыштың сарай тетігі алдын-ала орналастырылған, бұл бүкіл жүйенің су өткізбейтіндігін қамтамасыз етеді.

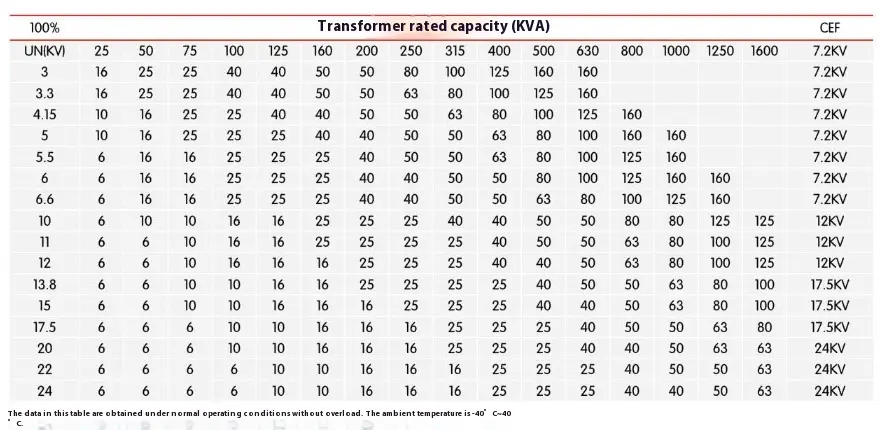

● Сақтандырғыш және трансформаторларды салыстыру кестесі

● Қосымша керек-жарақтар

◆ Көмекші байланыс

Барлық жүктеме қосқыштары мен ажыратқыштар 2NO + 2NC қосқышын көрсете алады. Параллель сапар катушкасын (айнымалы ток немесе тұрақты катушкалар) трансформаторды қосқышқа және ажыратқышқа орнатуға болады, ал кернеуді басқарудың төмен компоненті алдыңғы панельдің артында орналасқан.

◆ кернеудің көрсеткіші

Сыйымдылығы Кернеу индикаторы бұталардың зарядталғанын немесе жоқтығын және оның розеткасын ядролық фаза үшін қолдануға болатындығын көрсетеді.

◆ Қысқа тұйықталу және жердегі ақаулық индикаторы

Қателіктердің орналасуын жеңілдету үшін кабельдік қосқыш модулі қарапайым ажыратуға арналған ақаулық индикаторларымен, ақаулықтармен жабдықталуы мүмкін.

◆ Электрмен жұмыс

Бұл кабельді ауыстыру қондырғысының және трансформаторлық қондырғының қолмен жұмыс жасауының стандартты схемасы. Сондай-ақ, электр жұмыс механизмін орнатуды таңдауға болады. Кабельдік қосқыштар, вакуумдық ажыратқыштар және жерге қосу қосқыштары алдыңғы панельдің артында орналасқан механизмдермен жұмыс істейді. Барлық қосқыштар мен ажыратқыштарды жұмыс тұтқасы (стандартты конфигурация) басқаруға болады немесе мотор жұмыс механизмімен (керек-жарақтармен) жабдықтауға болады. Дегенмен, жерге қосу қосқышын тек қолмен пайдалануға болады, ал ақаулықты жабу мүмкіндігі бар механизм конфигурацияланған.

◆ Кабельдеу

DIN47636 стандартына сәйкес стандартты бұталар орнатылған. Барлық бұталардың биіктігі бірдей және кабель бөлмесінің қақпағы тақтайшаларымен қорғалған. Кейбір мұқабаларды жерге қосу қосқышымен, және арнайы қос кабель бөлмесінің жабық тақталарын қосарланған тақтайшалар қосуға болады.

◆ Қысым индикаторы

Әдетте қысым өлшегішпен құрылған қысым индикаторымен жабдықталған. Сонымен қатар, электр контактілерінің қысымның азаюын көрсету үшін берілуі мүмкін.

◆ Кілт құлпы

Ажыратқыштарға арналған кілттердің құлыптары, жүктерді қосқыштар және жерге қосу қосқыштарын орнатуға болады. Оны тізбекті сөндіргіштерге, жүктерді сөндіруге және жерге қосу қосқыштарына жарамды құлыпты жабық баспанамен жабдықтауға болады.

◆ Кері

Барлық сақиналар желісінің қондырғыларын ARC тұтқындарымен жабдықтауға болады. Диспер аралдары ішінде болған кезде, ARC тұтқындаушылары D, DE және v модульдер, соның ішінде DRE және V модульдермен автоматты түрде жабылады, және барлық кабельдік модульдер ARC тұтқынымен жабдықталуы мүмкін. Олар құрылғымен тапсырыс беруі керек және оны өзгертуі мүмкін.

● Бағдарламаның сипаттамасы

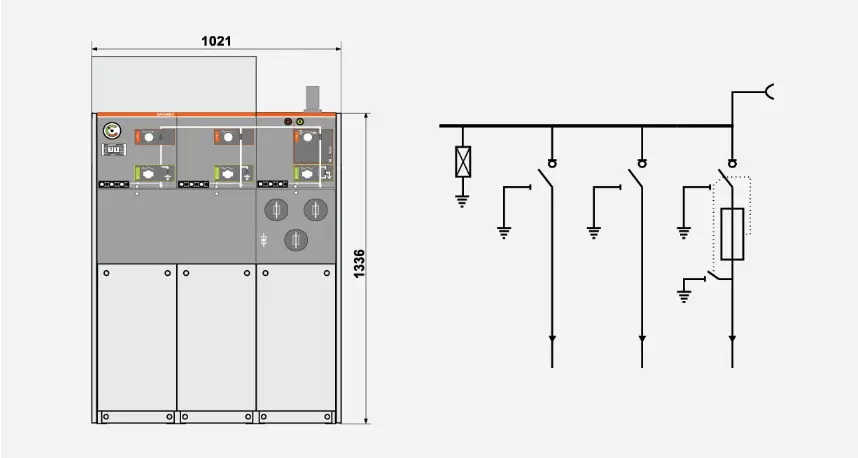

◆ SA + CCF + схемасы

Автобуста найзағай бойынша ауыстырғыштарды орнатыңыз және оны кеңейту үшін қалдырыңыз.

Ескерту: Коммутаторлар саны 3-тен кем болмауы керек.

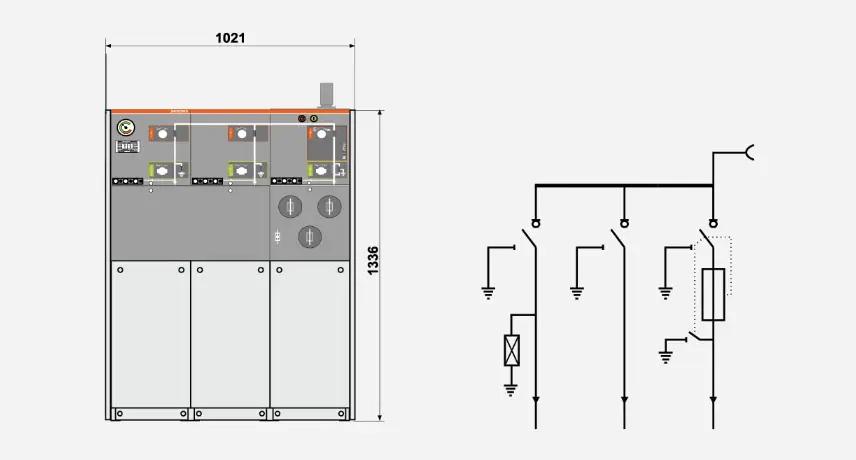

◆ 2 CCF + схемасы

Найзағай ауыстырғышын кіріс сызыққа және резервтерді кеңейтуге орнатыңыз.

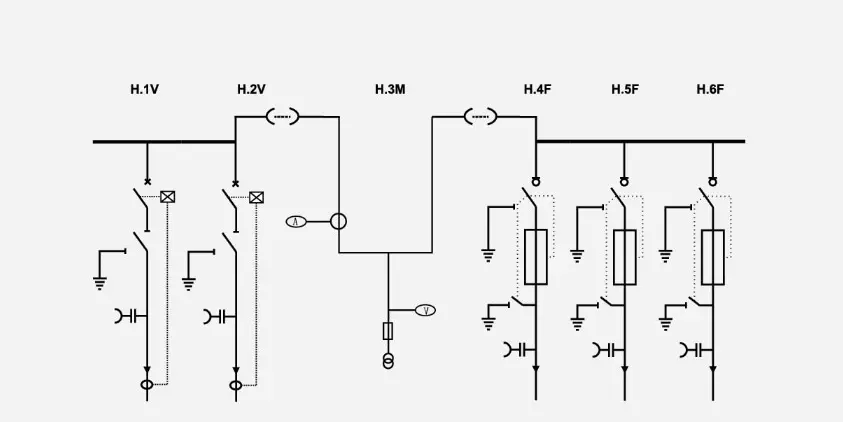

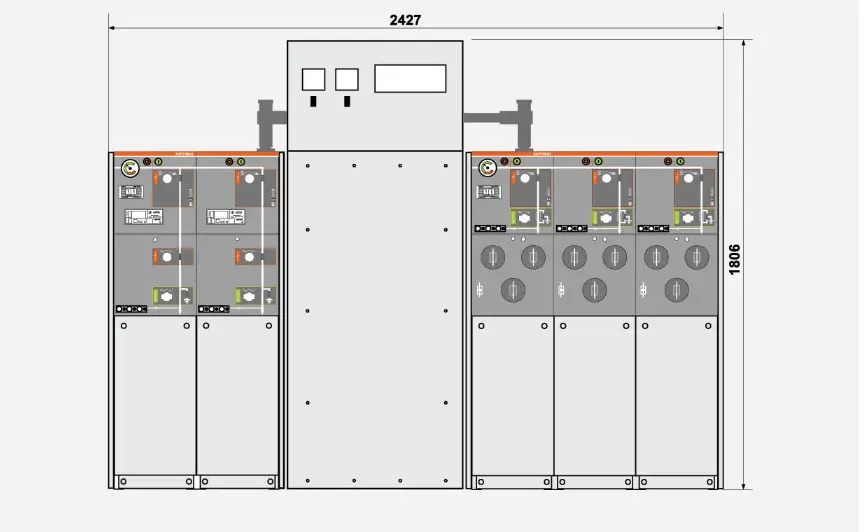

◆ 3 W + M + FFF схемасы

Жоғары қысымды бүйірлік есептеу
