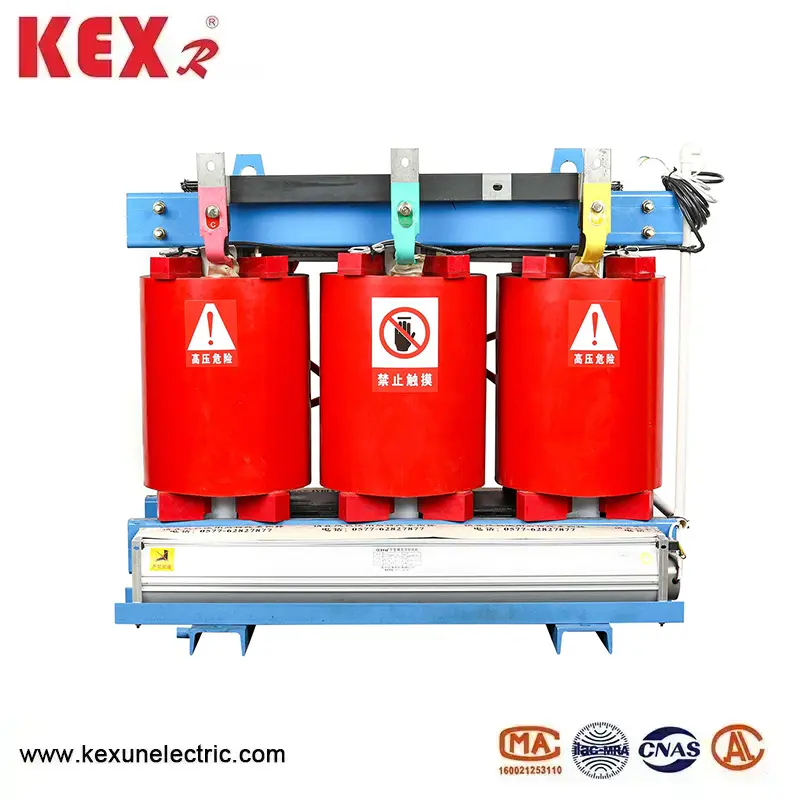

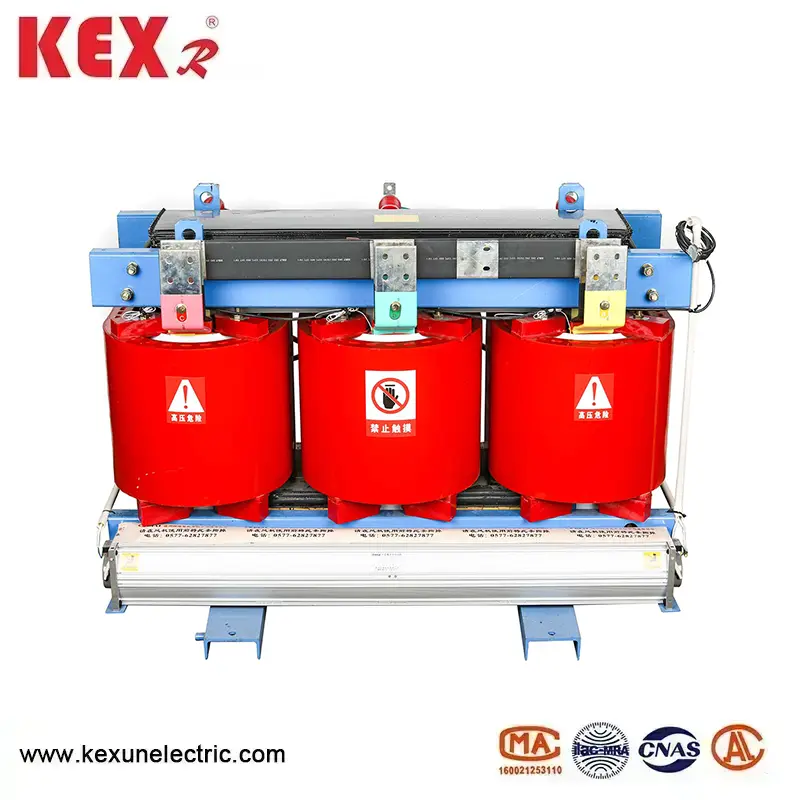

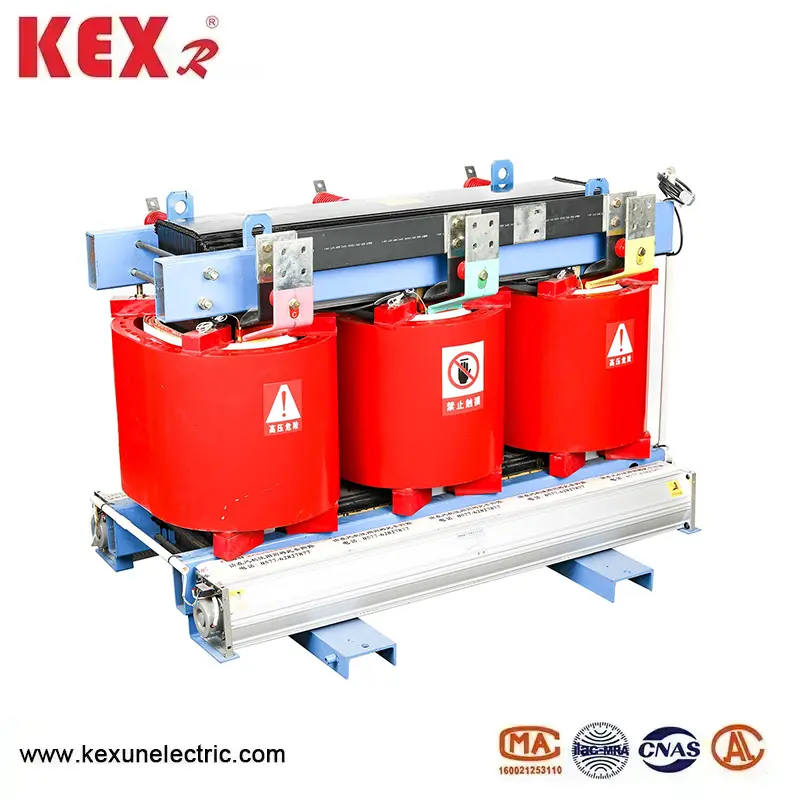

Шаю оқшауланған құрғақ типтегі трансформатор

● SCB10 типті шайырдың оқшауланған оқшауланған құрғақ типтегі трансформатор

◆ Шайырдандырылған құрғақ типтегі трансформатордың өзегі

Темір өзегі импортталған жоғары сапалы салқындатылған кремнийлі сметадан жасалған, толығымен көлбеу бірлескен құрылымдардан жасалған. Негізгі баған F-SPEED ЖАҢАЛЫҚТАРЫМЕНТТІ ТЕҢГЕЛІК ТЕНДЕЛЕРІ, ал үтік өзегі беті эпоксидикалық шайырмен байланған, жүктеме жоғалмайды, жүктеме тогында, ал үтік ядродағы шу, қапсырмалар мен бекіткіштер өнімнің сыртқы түрін одан әрі жақсарту үшін арнайы беткі өңдеуден өтті.

◆ Төмен кернеудің орамасы

Оқшауланған құрғақ типтегі терминдер ТҮРЛЕРДІҢ ТҮРЛЕРІ ТҮСІНДІРУГЕ ҚҰРЫЛҒАН ҚҰРЫЛҒЫ ҚҰРЫЛҒЫ ҚҰРЫЛЫС, бұл сым желін пайдалану кезінде осьтік жұптың проблемасын шешеді, бұл бұрылыстарды теңгерімді етеді. Сонымен бірге, катушка жылуды тарату қабілетін жақсартатын осьтік салқындатқыш ауа түтіктерін қабылдайды. TDMD EPOXY Resin PrePreg орамалар арасында қолданылады, ал бәрі емделіп, қалыптасады.

◆ Жоғары вольтты орау SCB10 сериялы шайыр Оқшауланған құрғақ типтегі трансформатор

Жоғары вольтты орамалар - бұл вакуумды вакуумды құйылған, толтырғыштары бар вакуум құйыңыз, бұл жергілікті разрядтарды азайтады және катушканың электрлік мықтысын жақсартады. Желдің ішкі және сыртқы қабырғалары әйнек талшықты торлармен беріледі, катушканың механикалық беріктігін жақсартады және өнімнің кенеттен қысқа тізбектеріне қарсы тұру қабілетін жақсартады, ал CALL ешқашан сынбайды.

◆ Өндіріс процесі

Resc10 түрнінің катушкасы Оқшауланған құрғақ типтегі трансформатор жоғары дәлдікпен оралуға арналған, ал төмен вольтты орамалар фольганың орамасы құрылымын қабылдайды. Трансформатордың сыйымдылығы үлкен болған кезде желдету түтігі бар. Орам аяқталғаннан кейін, вакуумды кептіру жұмыстары жүргізіліп, бүкіл құю және емделу процесі толығымен жұмыс істейді, барлық процестер барлық процестер жағдайға сәйкес қатаң бақыланып, түзетілуі керек. Құю өндірісі процесі катушканың көпіршіктері немесе бос орындары жоқ, нәтижесінде трансформатордың сапалы жұмыс істеуі мүмкін.

◆ Температураны басқару жүйесі және ауа салқындату жүйесі

Төменгі үрлемелі желдеткішті үрленетін желдеткіш қабылданады, ол төмен шу, жоғары ауаның қысымы және әдемі келбеті бар, олардан тұратын құрғақ түрлендіргішті жақсартады.

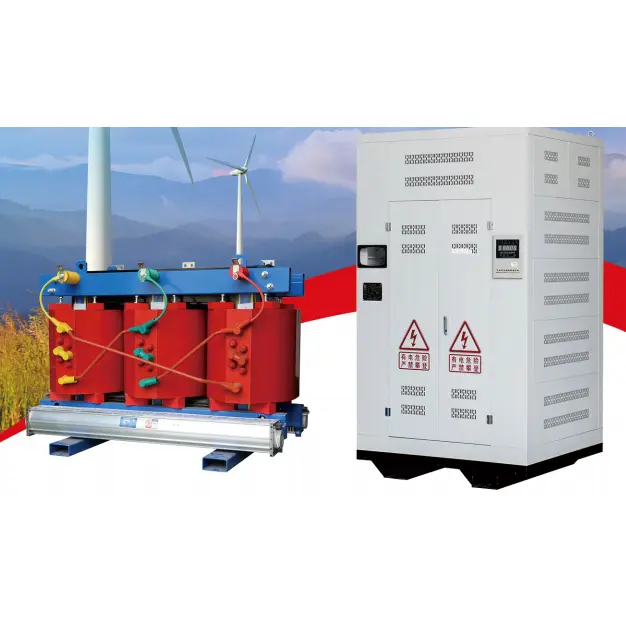

◆ корпус және шығыс шиналарын қорғаңыз

Қорғаныс қабығы SPEG20, LP23 және т.б. қорғаныс деңгейі мен т.с.с., магистральдық тақтайшаны, тот баспайтын болаттан табуға және т.с.с., егер пайдаланушыларға стандартты шығыс сызықтарды және пайдаланушыларға арнайы шығыс сызықтарды қолдануға болады, сонымен қатар пайдаланушыларға арнайы шығыс әдістері де болуы мүмкін.

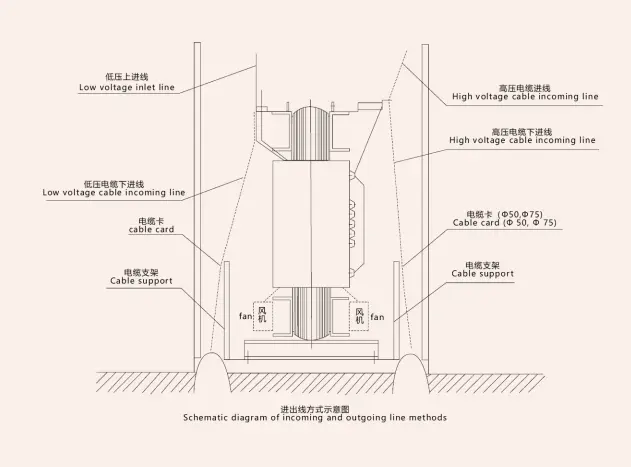

◆ Трансформатордың шығыс сызығы әдісі

Кәдімгі шығатын желілер, стандартты жабық шиналар және стандартты жағындағы шығыс сызықтар әртүрлі интерфейстер нысандарына сәйкес шығарылуы мүмкін және арнайы шығыс әдістері де пайдаланушының талаптарына сәйкес жасалуы мүмкін.

◆ Қатысты стандарттар және параметрлер

GBT10228-2015.gb1094.11-2007

Jbt10088-2004, gb4208-1993

Жоғары кернеу: 10 (11,10.5,6.6,6,6,6.3,6) кВ

Төмен кернеу: 0,4 кВ

Қосылу тобы: dyn11 немесе Yyno

Жоғары вольтты шүмек диапазоны: + 5 немесе + 2x2,5%

Оқшаулау деңгейі: ll75ac35 / li0ac5

Жиілігі: 50 Гц

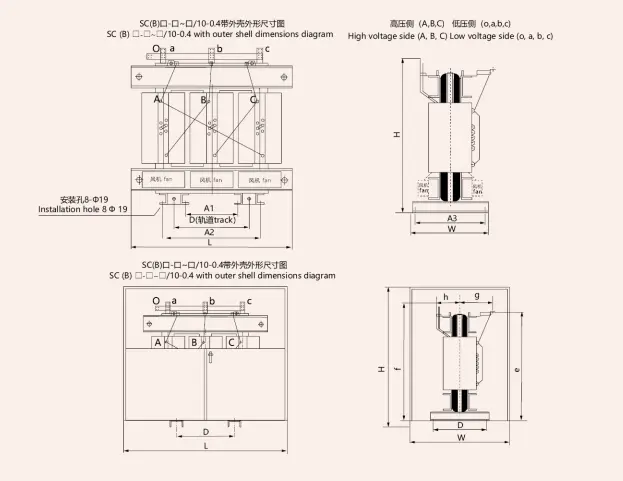

◆ SCB10 типті шайырдың пайда болу және орнату өлшемі Оқшауланған құрғақ типтегі трансформатор

The 10 кВ-тық 10 кВ ТЕХНИКАЛЫҚ СКБ10 ТҮРЛІ ТҮРЛЕРДІҢ ТЕЛЕФОНЦИЯСЫНЫҢ ТЕЛГІЛЕРІ ОРНАЛАСТЫРЫЛДЫ
