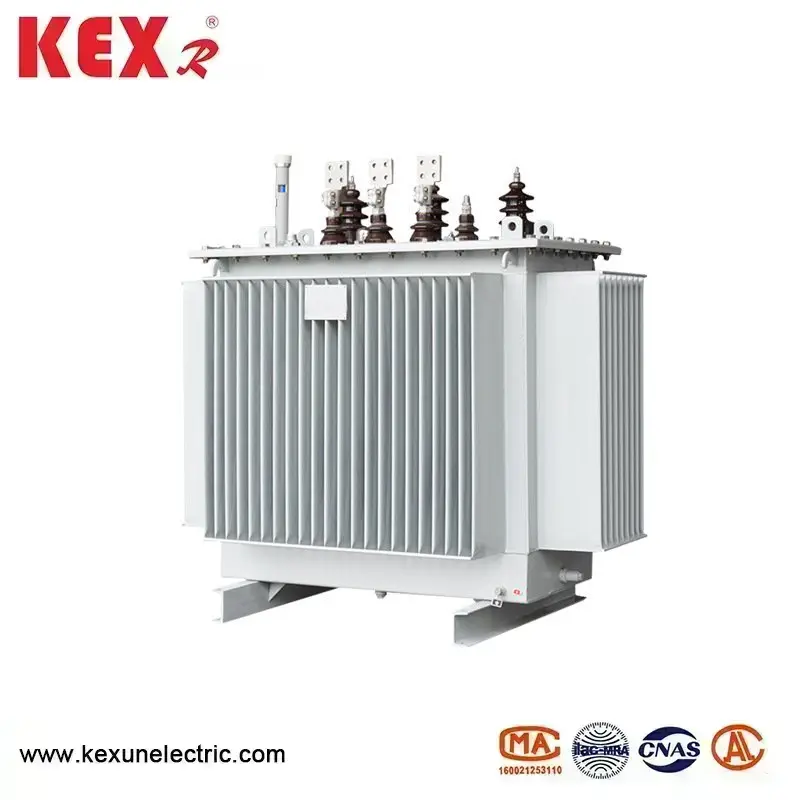

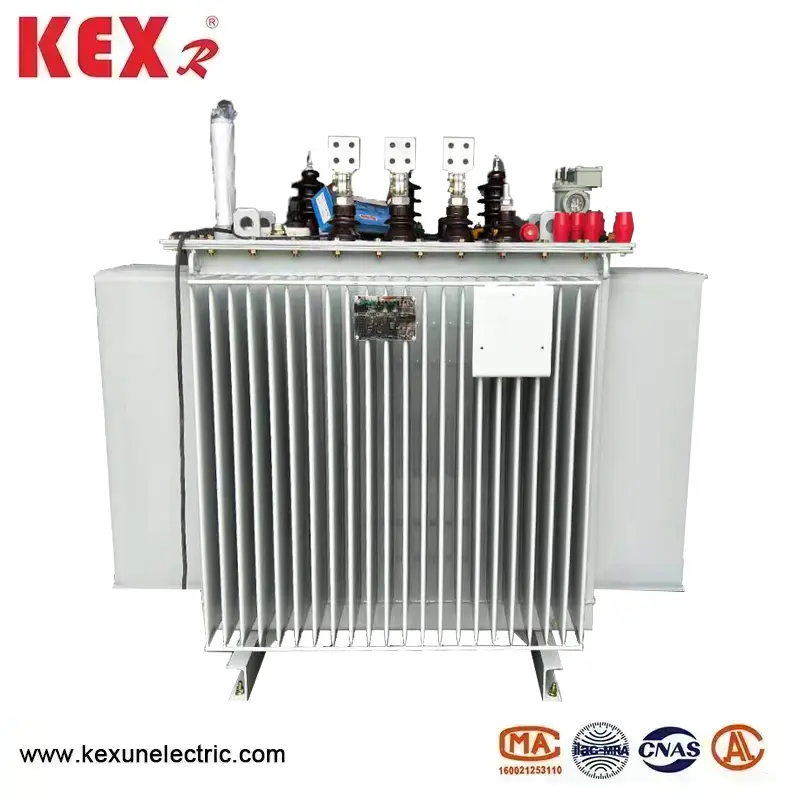

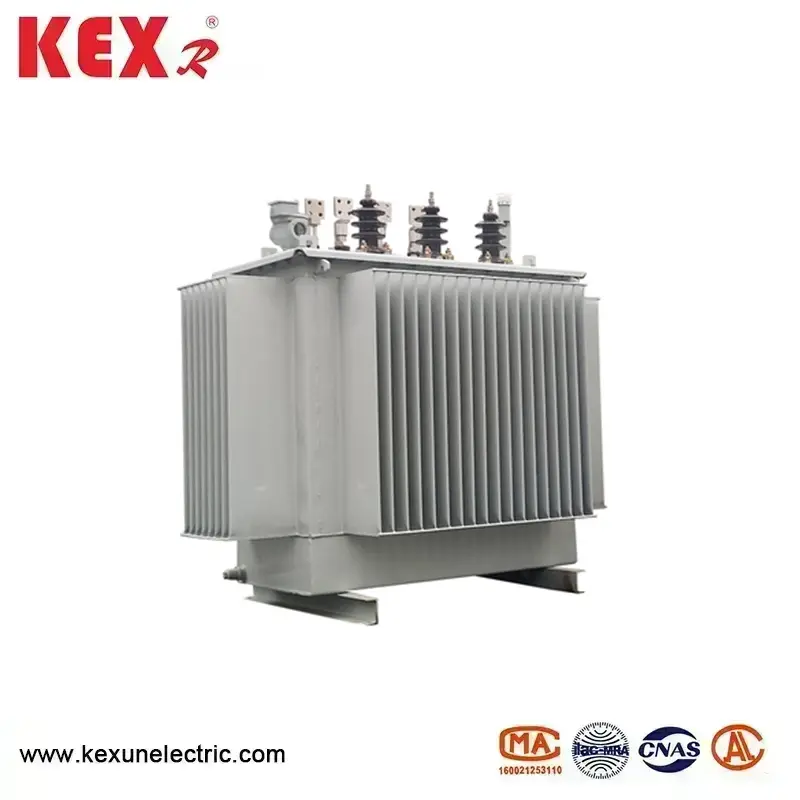

Жоғары вольтты реттейтін трансформатор

● Жоғары вольтты реттейтін трансформатордың негізгі мүмкіндіктері

▶ Жалпы құрылғы үлкен сыйымдылығы, төмен шығын, аз мөлшерде және орнату және қолдау оңай;

▶ Кернеуді бақылаудың үш фазалы жүйесін автоматты түрде реттеу, кернеудің өзгеруі, сенімді жұмыс және жоғары кернеуді реттеу дәлдігі

▶ Кернеу сілтемесі, әрекетті кешіктіру, рұқсат етілген диапазон және жиілік шегі қажет болған жағдайда реттеуге болады, ал параметр параметрлері икемді және ыңғайлы;

SVR Беріліс редукторларының және SVR-дің ағымдық берілімдерінің санын жүктеу

▶ Жоғарғы және төменгі шекті қорғаумен жабдықталған, əрекетті уақыт шектеуі, өнімнің сенімділігін тиімді жақсартады

▶ Контроллер кернеудің кернеуі және астындағы кернеулерден тұрады. Сызық кернеудің үстінде немесе кернеу күйінде болған кезде, контроллер автоматты түрде құлыпталады; Тапсырмаларды ауыстыру құралдарының қауіпсіз жұмысын қамтамасыз етіңіз

▶ Контроллер жоғары сенімділігі, араласуға қарсы қабілеті жоғары өнеркәсіптік бағаларды бақылау чиптерін қабылдайды, және ашық ауада қатал ортаға бейімделеді;

▶ Жоғары кернеуді реттейтін трансформатордың негізгі мүмкіндіктері RS485 байланыс интерфейсімен жабдықталған негізгі мүмкіндіктер, контроллердің параметрлері Сымсыз байланыс модулі арқылы орнату нүктесінен 30 метрден 30 метр қашықтықта қарауға және өзгертуге болады.

▶ Cloud немесе SM картасын қашықтан басқару құралын да қосуға болады.

● Жоғары кернеуді реттейтін трансформатордың шарттарын пайдалану

▶ Биіктік: ≤ 2000м

▶ Қоршаған орта температурасы: -25 ° C ~ + 45 ° C

▶ Салыстырмалы ылғалдылық: 90% -дан аз

▶ Ластанудың алдын-алу мүмкіндігі: LLL деңгейі

▶ Орнату бейімділігі: <2%

 Құрылғының айналасында ластану немесе коррозиялық ортасы жоқ, бұл оның оқшаулау көрсеткіштеріне және өртке немесе жарылысқа қауіп төндірмейді және ешқандай ауыр діріл болмайды.

● Жоғары вольтты реттейтін трансформатор стандарттарға сәйкес келеді

◆ Өндірістік дизайн стандарттары

▶ JB8749-1998 Кернеу реттегіштеріне арналған жалпы техникалық талаптар

▶ GB1094-2013 Қуат трансформаторлары

▶ GB / T6451-2008 Техникалық параметрлер және үш фазалы OI фазалы қуат трансформаторларына қойылатын талаптар

▶ Қуат трансформаторларын таңдау бойынша нұсқаулық (GB / T17468-1998) GB10230-2007 Tap ауыстырғыш

▶ БГБ-ға ауыстырғыштарды қосуға арналған нұсқаулық (GB / T1058-1989) o dl / t572-2010 0 Қуат трансформаторлары үшін ереже

◆ Пайдаланудың негізгі стандарттары

Орнату нүктесі SVR желісінің кернеуі Автоматты кернеуді автоматты кернеу реттегіші электрмен жабдықтау кернеуінің ауытқуы үшін Ұлттық стандартты GB / T12325-2008 талаптарына сәйкес келеді: қуат көзінің кернеуінің оң және теріс ауытқуларының қосындысы, жоғары кернеудің оң және теріс ауытқуларының қосындысы, номиналды кернеудің 10% -дан аспайды; 20 кВ және одан төмен кернеудің үш фазалы кернеуінің рұқсат етілген ауытқуы, бағаланған кернеудің 7% құрайды; 220 В бір фазалы қуат көзінің кернеуінің рұқсат етілген ауытқуы + 7% және номиналды кернеудің -10% құрайды.

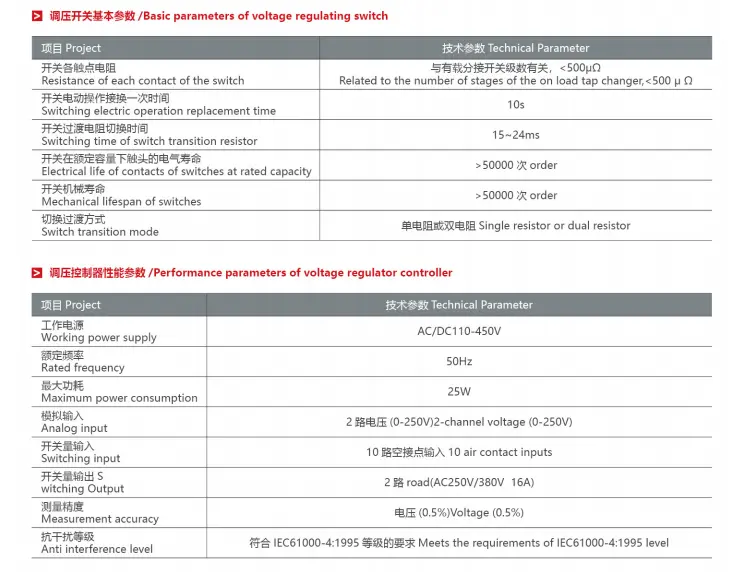

◆ SVR типіндегі жоғары кернеуді реттейтін трансформатордың техникалық параметрлері

● SVR типі Жоғары вольтты реттейтін трансформаторды орнату нұсқаулары

1. Өнімді орнату Пайдаланушы мен жеткізушіге сатудан кейінгі қызмет көрсету қызметкерлерінің қызметкерлерінің жауаптылығы, ол нұсқаулық үшін сайтқа жібере алады.

2. Жабдық орнында болғаннан кейін, көп нүктелі жерге қосу үшін жерге қосу сымын пайдалану керек. Жерге қосу кедергісі 4 Ом-ден аспауы керек, ал жерасты жерленген жерлендірілген жер негіздері энергетикалық ережелердің негіздеу талаптарына сәйкес келуі керек.

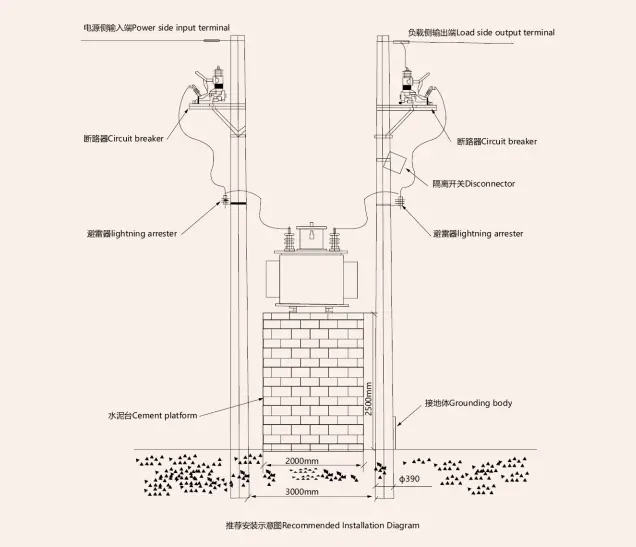

Орнату туралы анықтамалық диаграмма келесідей:
