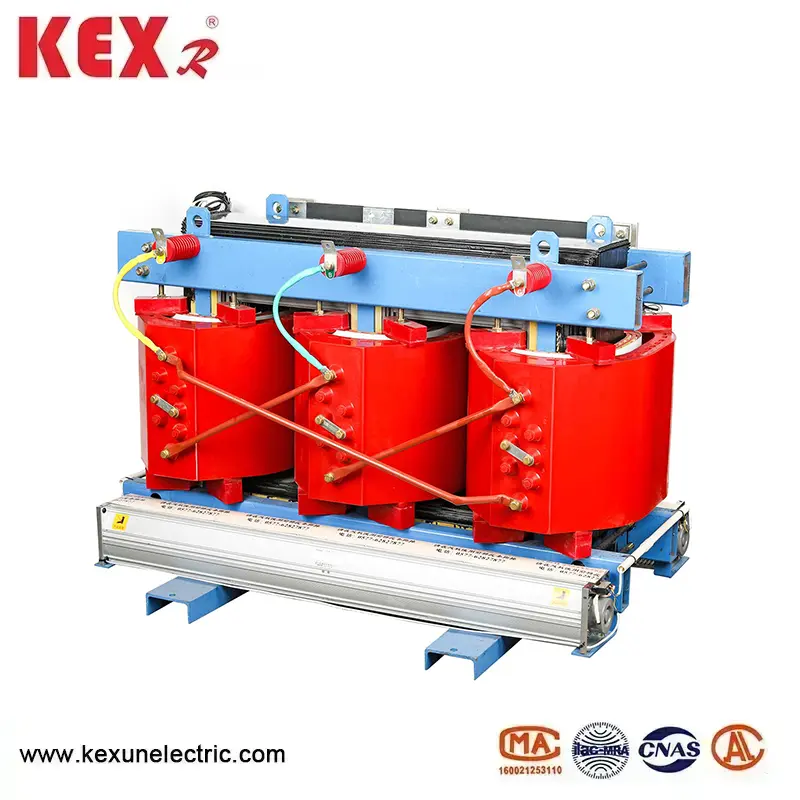

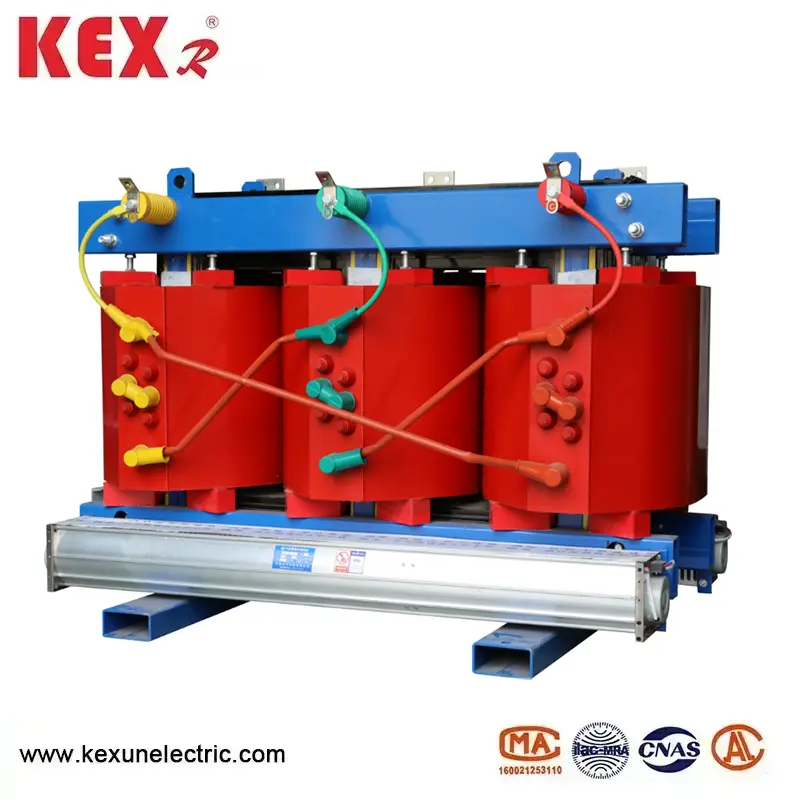

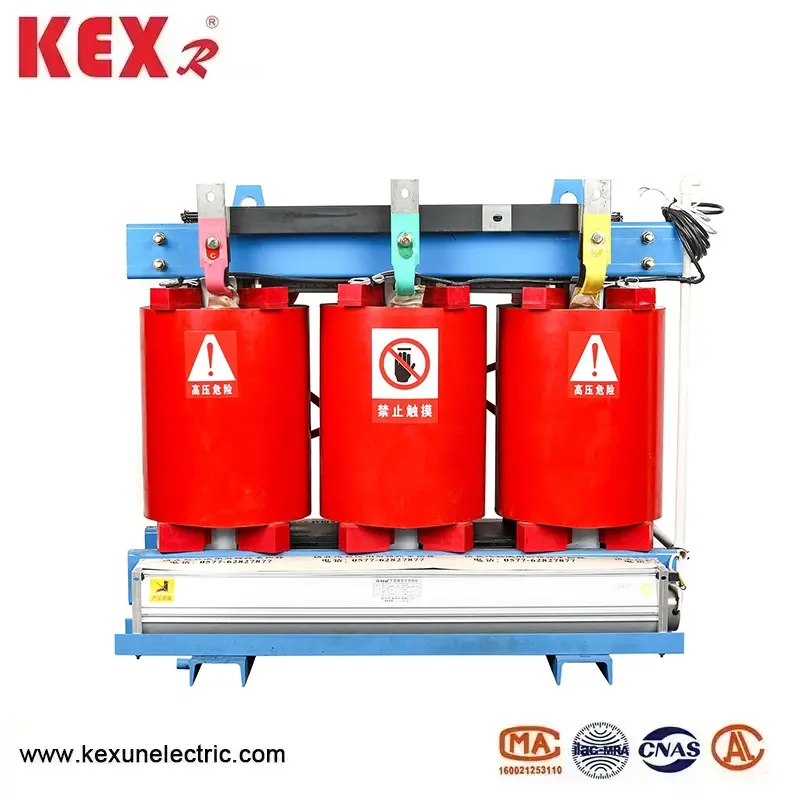

Қоршаған ортаға арналған құрғақ типтегі трансформатор

◆ SGB10 түрінің өзегі Орталыққа ыңғайлы құрғақ типтегі трансформатор

Үтік өзегі импортталған астыққа бағытталған астыққа бағытталған жоғары сапалы жоғары сапалы жоғары магниттік өткізгіштен жасалған, олар бірге жинақталған кремний болат парақтарынан жасалған. Толығымен көлбеу бірлескен құрылым трансформаторға айнымалы және шуылдың арқасында серпімді бекітетін құрылғыны қабылдайды. және тұтасымен негізге бекітілген. Орам серпімді жастықшалармен бекітілген, ал буферлік құрылым діріл деңгейін және ораманың шуын азайтуға болады.

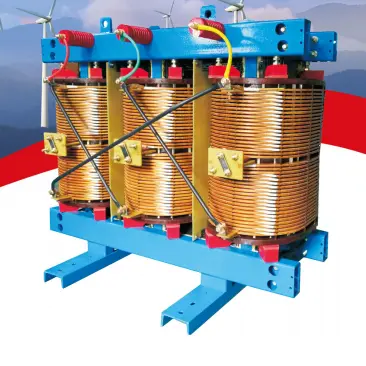

◆ Жоғары және төмен кернеу катушкалары

Жоғары және төмен кернеу катушкалары Nomex оқшаулағыш материалдан жасалған және VPL шаңсорғышқа арналған бояумен, содан кейін бірнеше рет пісірілген және жоғары температурада емделген және бірнеше рет емделеді. Жоғары вольтты катушка жоғары механикалық беріктігі және жақсы жылуды тарату шарттары бар тұрақты құрылымды, ушықтырғыш кернеудің кемшіліктері, нашар жылуды тарату қабілеті, термиялық бұзылулар, көпжылдық цилиндрлік катушкалардың төмен механикалық беріктігін және өнімнің сенімділігін арттырады; Төмен вольтты катушка фольга немесе бойлық ауа өткізгіштің жоғары сапалы құрылымын қабылдайды. Сіңдірілген катушканың ылғалға төзімділігі және әсер етуі мүмкін, бұл әсерге тигізеді, ол жарып кетеді, ол жарықтар немесе жартылай разряд болмайды және қоршаған ортаны қорғауға, ыдырауға, ыдырауға және қайта өңдеуге болады.

◆ Shell

Қажет болса, Kexun Elecrosp-тің қорғаныс деңгейлері немесе IP23.

◆ Қызып кетуден қорғау

Катушкадан тыс қызып кетуге қарсы қорғаныс шараларын қабылдау үшін, SGB10 түріндегі SGB10 түріндегі қоршаған ортамен жасалған құрғақ түрдегі трансформатор 315 кВа және одан жоғары. Бұл құрылғы сандық дисплейдің сигнал көзі ретінде төмен вольтты орамаға енгізілген температура сезімі элементтерін қолданады. Төмен вольтты орамадағы температура өзгерген кезде, температура сандық дисплей құралы жаңа температура мәнін көрсетеді және трансформаторды қорғау үшін осы температура мәніне сүйене отырып, басқару және дабыл беру функцияларын орындайды.

◆ шамадан тыс жүктеме

SGB10 түріндегі қоршаған ортаға арналған құрғақ типтегі трансформатор жаңа құрылымды, жаңа материалдарды және жаңа процестерді, жақсы жылудан қорғайды, ұзақ жылулық өмір және өте күшті жүктеме қабілеттілігін, ал 120% -ға көп уақытқа қауіпсіз жұмыс істей алады. Ескі 23 ортада желдеткішті салқындатудың қажеті жоқ, ол әлі ұзақ уақыт бойы толық жүктей алады.

◆ Қауіпсіздік

SGB10 түрі Қоршаған ортаға арналған құрғақ типтегі трансформатор - қазіргі кездегі ең жоғары қауіпсіздік өнімділігі, окуляция емес, улы емес, улы заттардың 10% -дан тұрады. Эпоксиялық құйма трансформаторлары. SG (B) 10 жаңа өнім қауіпсіздік талаптары, ылғалды және ыстық жағдайлары, ылғалды және ыстық жағдайлар, мысалы, энергетика, метро, ​​кеме, химиялық, химиялық индустриялар сияқты жақсы көрсеткіштерді көрсетеді.

◆ Тамаша ылғалға төзімділік

Nomex «SGB10 түріндегі« SGB10 »типіндегі индуктивті жүйенің оқшаулағышы жүйесі ылғалдың шабуылына және вакуумды сіңдіру технологиясына төтеп бере алады.

◆ Кішігірім көлем және жеңілірек салмақ

SGB10 түріндегі қоршаған ортаға арналған құрғақ түрдегі трансформатор Dupont Nomex @ қағазын негізгі оқшаулағыш материал ретінде қолданады және оны трансформатордың ең ыстық нүктесінде қолданады және оны трансформатордың ең ыстық нүктесінде қолданады, оның көлемі мен салмағын бірдей сыйымдылығы бар эпоксидтермен салыстырғанда азайтады.

◆ Қоршаған ортаны қорғау

SGB10 түрі Қоршаған ортаға арналған құрғақ типтегі трансформатор, оның қызмет ету мерзімін ұзартып, қайта өңделуге болады, олар қоршаған ортаға боялған және ласталмайтын, қоршаған ортаға боялған және ласталмайтын, ол қоршаған ортаға боялған және ластануы мүмкін.

◆ қорғасын сым

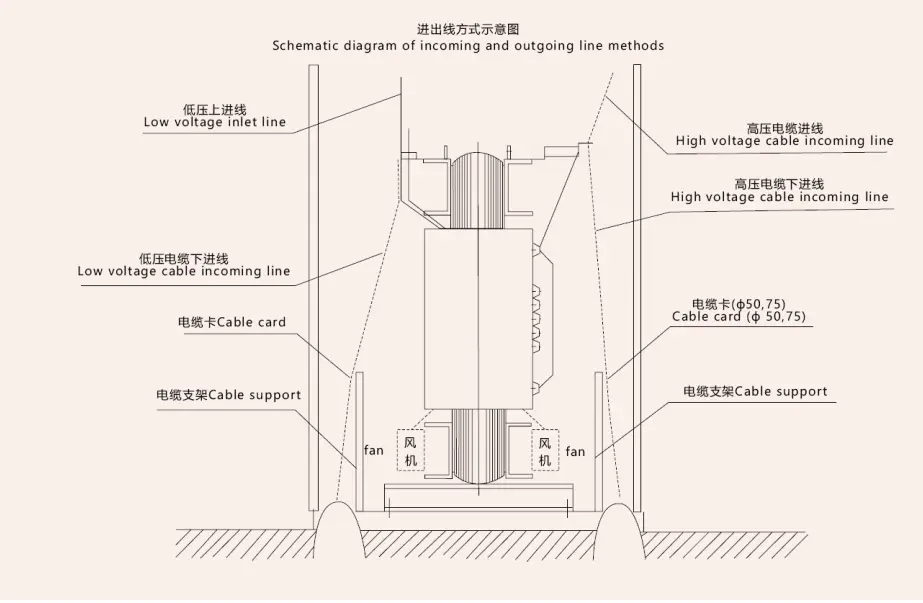

Жоғары вольтты шығыс терминалы ораманың жоғарғы бөлігінде бекітілген, ал шүмек ораманың ортасында орналасқан. Қуат тоқтаған жағдайда, шүмек қосулы кернеуді реттеу үшін, шығыс кернеуін реттеу үшін өзгертіледі.

◆ тиісті стандарттар

GB1094.11-2007 «Құрғақ түрдегі трансформаторлар»

GB / T10228-1997 «Техникалық параметрлер және

Құрғақ типтегі электр трансформаторларына қойылатын талаптар »

GB / T17211-1998 «Құрғақ типтегі электр трансформаторларына арналған жүктеу нұсқаулығы»

JB / T10088-2004 «6-220 кВ электр трансформаторларының дыбыстық деңгейі»

Gb4208-1993 «Қоршаумен қамтамасыз ету дәрежелері (LP коды)»

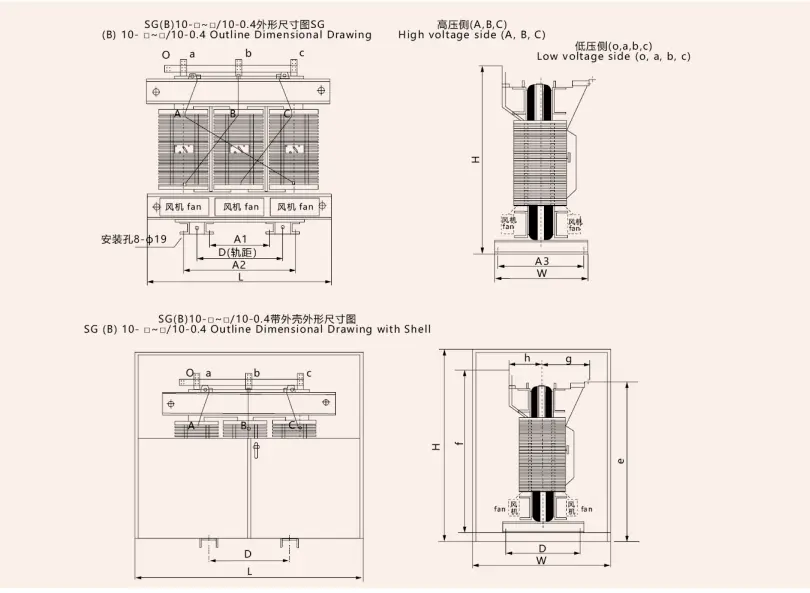

◆ SGB10 түрінің сыртқы түрін және орнату өлшемдері Орталыққа ыңғайлы құрғақ типтегі трансформатор

◆ 10 кВ SGB10 техникалық параметрлері Қоршаған ортамен қоршаған ортамен жабдықталған құрғақ түрдегі трансформатор
