25 кВ американдық кабельдік қорап

● Пайдалану шарттары

25 кВ американдық кабельдік қорабы келесі жағдайларда қолдануға жарамды.

▶ Қоршаған орта температурасы: -30 және 40 ℃ аралығында

▶ Желдің жылдамдығы: 34 м / с-тан төмен (700pa-дан аз)

Ылғалдылық: күнделікті орташа ылғалдылығы 95% -дан аз; орташа айлық ылғалдан 90% -дан аз ылғалдылық

▶ соққылар: Көлденең үдеу 0,4 м / с аспайды, ал тік үдеу 0,15 м / с аспайды.

▶ Орнату учаскесінің бейімділігі: 3 °дан аз

▶ Орнату ортасы: DFW типіндегі қоршаған ауасы 25 кВ американдық кабельдік қораптың қоршаған ауасы коррозиялық, жанғыш газбен, су буымен, су буымен және т.б. сызбалармен ластанбауы керек, және орнату орнында зорлық-зомбылық жоқ.

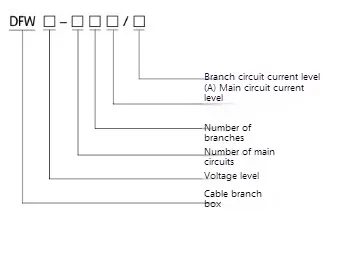

● Модельдік мағынасы

● техникалық параметр

● 25 кВ американдық кабельдік қорабының мысалы

Егер сайттың 25 кВ американдық қондырғы қорапшасы орналастырылмаса, оны бірнеше кабельдік бұтақтарды қалыптастыру үшін кабель түйісулерімен тікелей біріктіруге болады (автобус жолақтары қажет емес, ал қосылу әдісі келесі мысалда көрсетілген) және кабель траншеясында немесе басқа жерлерде орналастырылады. 1-мысал Төрт кіріс және шығыс сызықтардың әр тобы (2 × 600A + 2 × 200а) екі T-II кабель қосқыштарынан, екі шынтақ қосқышынан және аралық қосқыштан тұрады. 200A T-ⅱ кабель қосқышы шынтақ кабелінің қосқышына қосылған (екінші жағы барлық оқшауланған оксидті ауыстыруға қосылған).

Өлшем үшін төмендегі суретті қараңыз:

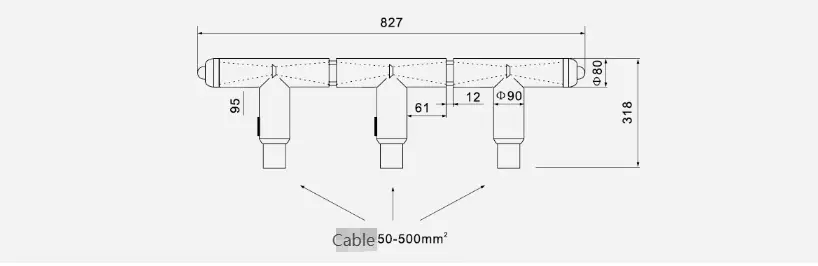

2-мысал Үшке кіру жолдары (3x600a) Әр фаза әр фаза үш т-пішінді кабель қосқыштарынан және екі аралық қосқыштан тұрады. Өлшемдер мен мысалдар үшін төмендегі суретті қараңыз:

● мысалы, диаграмма
