HV ажыратқышы

● Шартты пайдалану

▶ Ауа температурасы: -10 ~ 40 ℃;

▶ биіктік: 1000м-ден төмен

Ылғалдылық: салыстырмалы ылғалдылық: күнделікті орташа есеппен 95% -дан аз, ал ай сайынғы орташа есеп 90% -дан аспайды

▶ Су буының қысымы: тәуліктік орташа мәні 2,2 км-ден аспайды, ал орташа айлық орташа құны 1,8 кПа-дан аспайды ;; Температура кенеттен түсіп кеткен кезде, конденсация ластанумен бірге болуы мүмкін. Бұл өнім әдеттегіден гөрі ауыр болатын екі экологиялық жағдай үшін жарамды:

(1) Конденсация жиі емес (айына екі реттен көп емес) және ол аздап ластанған;

(2). Жалпы алғанда, конденсация жоқ (жылына екі реттен көп емес), ол айтарлықтай ластанған

▶ HV POTSTGEAR өрт сөндіру қаупі жоқ, ал жарылыс қаупі жоқ, сондықтан металдарды коррозияға ұшырататын және оқшаулау үшін ауыр ластану жеткілікті

▶ Kyn28-12 Type HV DOWLEGEAR қатаң діріл, соққылар және тік бейімділік 80-ден аспайды.

Ескерту:

(1) HV коммутаторы -30 ℃-де сақтауға және тасымалдауға мүмкіндік береді

(2) биіктік 1000 м-ден асқан кезде, ол B / 2102 «Биіктіктегі аудандарды қолдана отырып, жоғары вольтты электр аппараттарына қойылатын техникалық талаптар» бойынша өңделеді; Биіктік 2000 м аспайтын кезде, төмен вольтты көмекші жабдықтар үшін шаралар қабылданбайды;

(3) Нақты пайдалану шарттары жоғарыда көрсетілгеннен өзгеше болған кезде, оны пайдаланушы да, өндіруші де келісіледі.

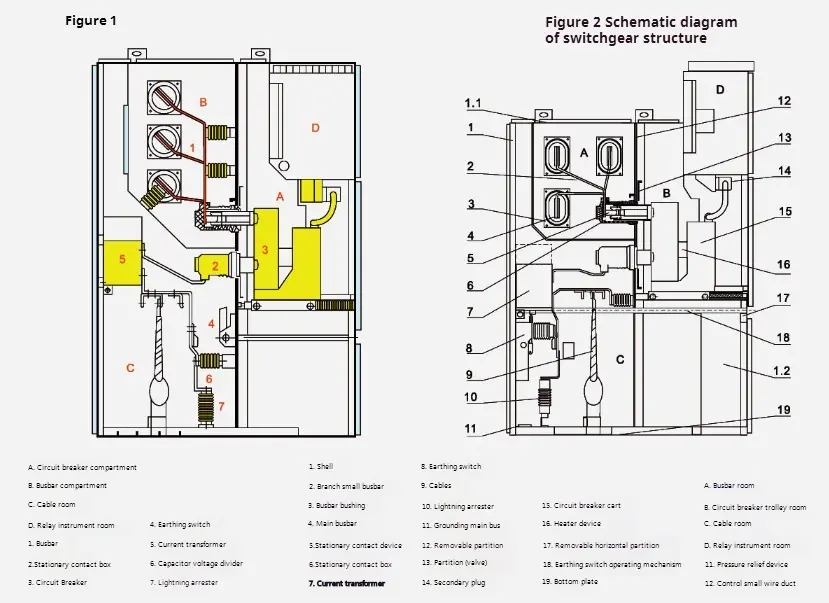

◆ HV DOWSTERGER екі бөліктен тұрады: бекітілген шкаф корпусы және салыстыру бөлімі (қысқа уақытқа қолмен) (HV DEFTEMS құрылымының схемалық диаграммасының суретін қараңыз). Коммутатордың корпусының корпусының қабығы және әр функционалды бөліктің бубаларының қабығы алюминий-мырышқа арналған болат тақтайшалармен бекітілген. Қабырғал қабықтың қорғаныс деңгейі IP4X-ге жетеді, ал бөліктің бөлімі тақтасының және ажыратқыштың және ажыратқыш есігінің қорғаныс деңгейі P2x ашылған кезде P2X болып табылады. Kyn28-12 типті HV диспетчерлерімен VS1, Zn 12V вакуумдық сөндіргіштермен және VD4 вакуумдық ажыратқышты және VC вакуумдық сөрелерімен және VC вакуумдық контакторымен жабдықталған. Коммутаторды екі қабатты шкафтарға, яғни артқа салу кезінде орнатуға болады. Коммутатор корпусын орнату және күйге келтіруді алдыңғы жағында жүргізуге болады, сондықтан ауыстырғыш корпусты қабырғаға орнатуға болады. Қабырғаға қарсы тұрудың ең үлкен артықшылығы - едендік кеңістікті сақтау. Сонымен қатар, HV коммутаторын қабырғаға, яғни екі жақты техникалық қызмет көрсету түрін орнатуға болады. Екеуінің ішкі құрылымдық орналасуы сәйкес келмейді және оның артықшылығы - ыңғайлы техникалық қызмет көрсету.

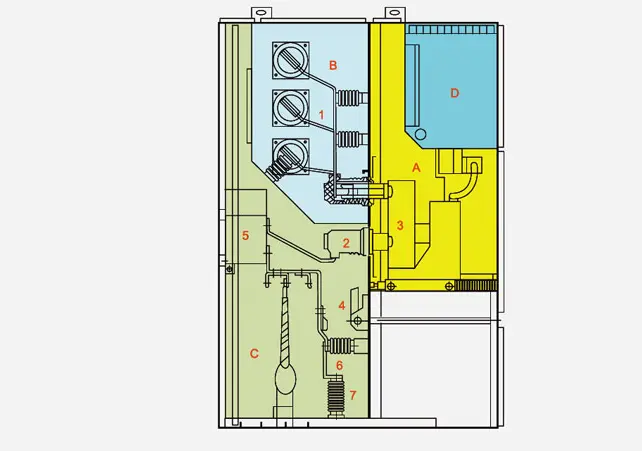

◆ HV коммирациялық құрылымы

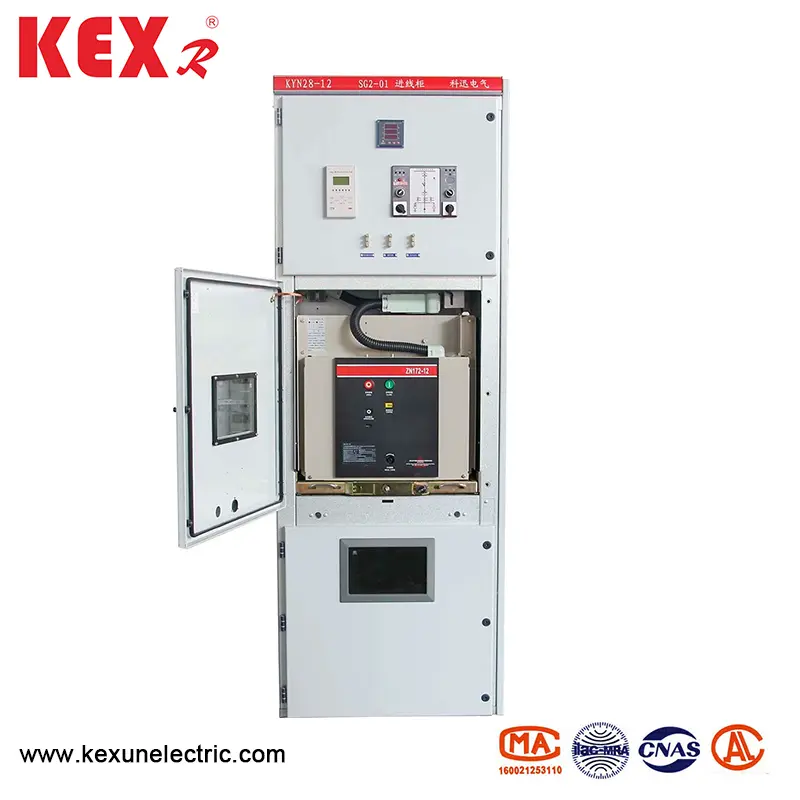

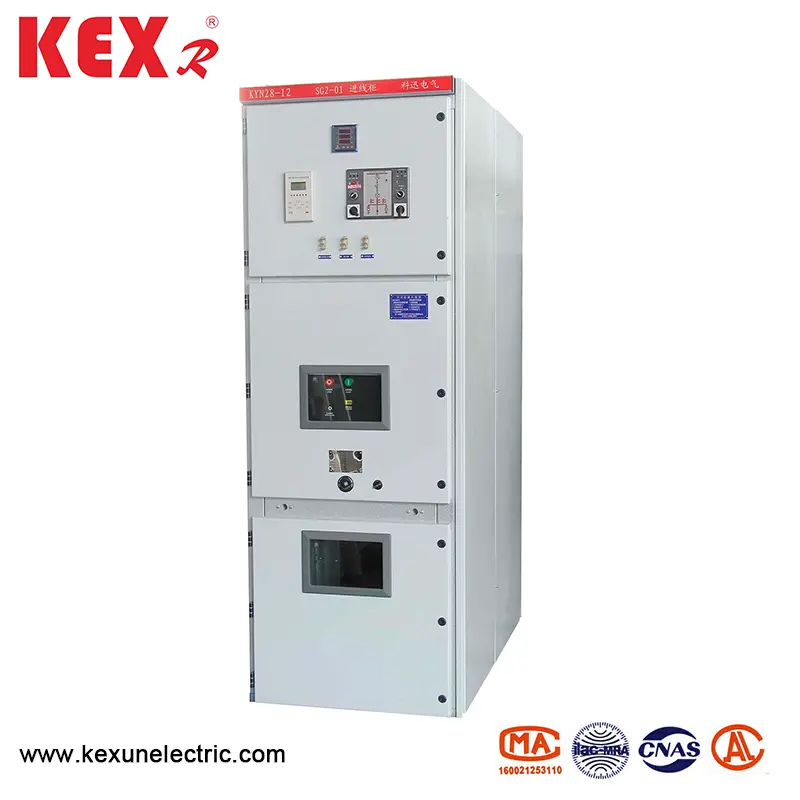

◆ Kyn28-12 түріне шолу HV ауыстырғыштары

Шкаф снарядтары және HV коммутаторларының бөлімі алюминий-мырышқа арналған болат тақталардан жасалған, ал CNC станоктарымен өңделгеннен кейін бекітілген және жиналған қондырғы шкафы өлшемдегі біркелкілікті сақтай алады. Алюминий-мырышпен қапталған болат тақтайшаға қарсы коррозияға қарсы және анти-тотығатын эффектілер және бірдей болат тақтайшаға қарағанда механикалық беріктік бар. HV коммираторының ішкі көрінісі 1-ге бөлінеді. 2-ші қолмен бөлме Коммутатордың есіктері электростатикалық пластикамен шашыратылған, олардың беттеріне әсерге төзімділік, коррозияға төзімділік пен әдемі келбеттің артықшылығы (Түсті пайдаланушылар теңшеуі мүмкін).

◆ Shell және бөлім

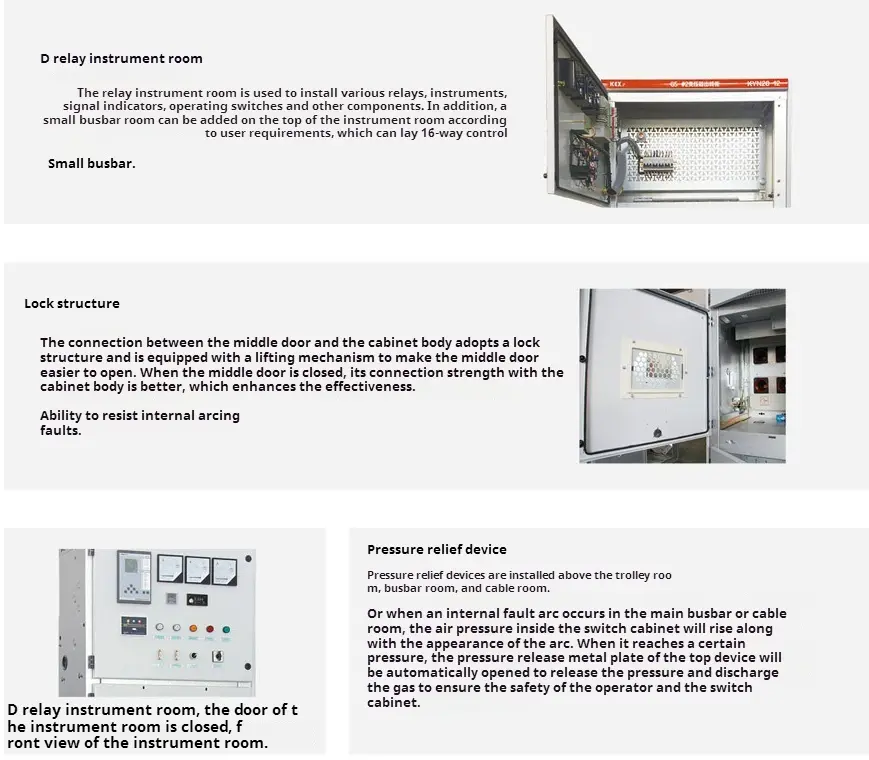

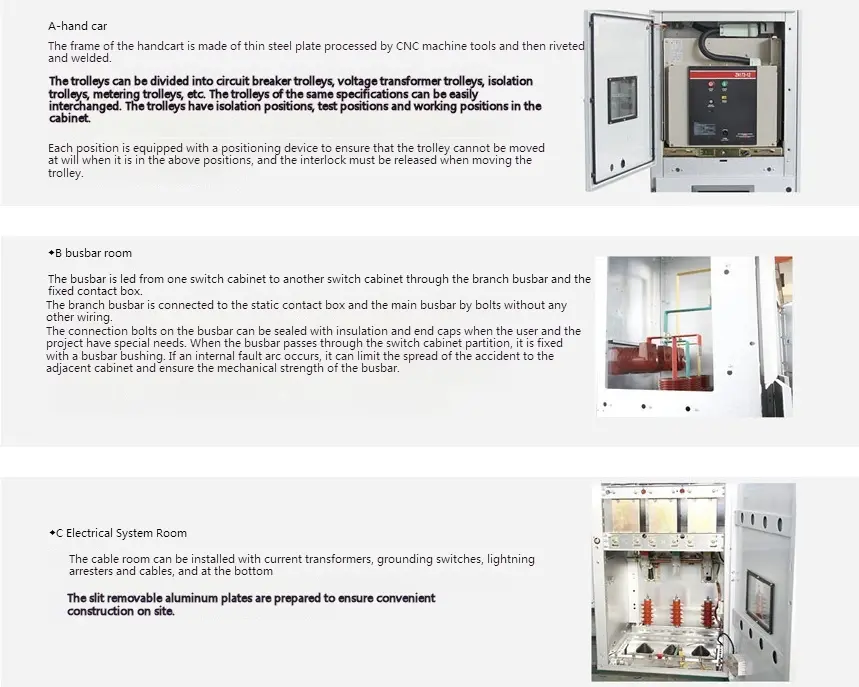

Kyn28-12 типті плиталардың қабығы мен бөлімі жоғары сапалы импортталған алюминиймен қапталған ілулі жабылған мырышталған мырыш тақталарынан жасалған, олар CNC станоктарымен иілгеннен кейін бекітіледі, сондықтан жиналған HV ажыратқыштар біркелкілік мөлшерін сақтай алады. Оның коррозияға төзімділігі мен тотығуға төзімділігі бар және бірдей болат тақтадан жоғары механикалық беріктікке ие. HV коммюшкадасы қолмен бөлмені бөледі (ажыратқыш бөлік), автобус бөлмесі, автобус бөлмесі, кабель бөлмесі және релелік құрал бөлмесі (төмен кернеулі) бөлім. Әр бөлімнің қабығы дербес негізделеді.

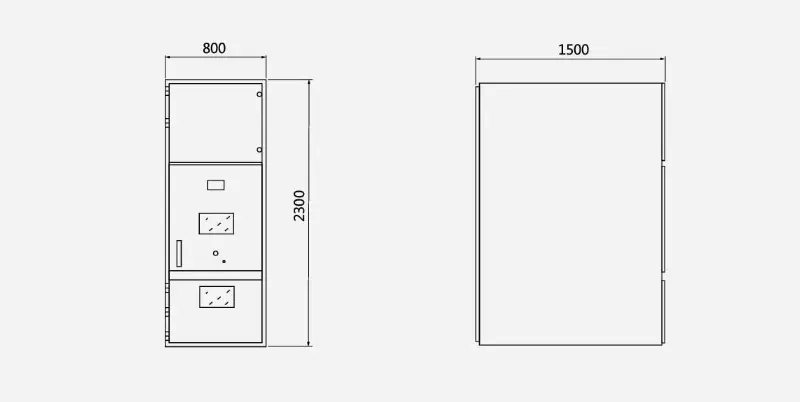

HV HV ажыратқышының құрылымдық өлшемдері Белу ретінде:
