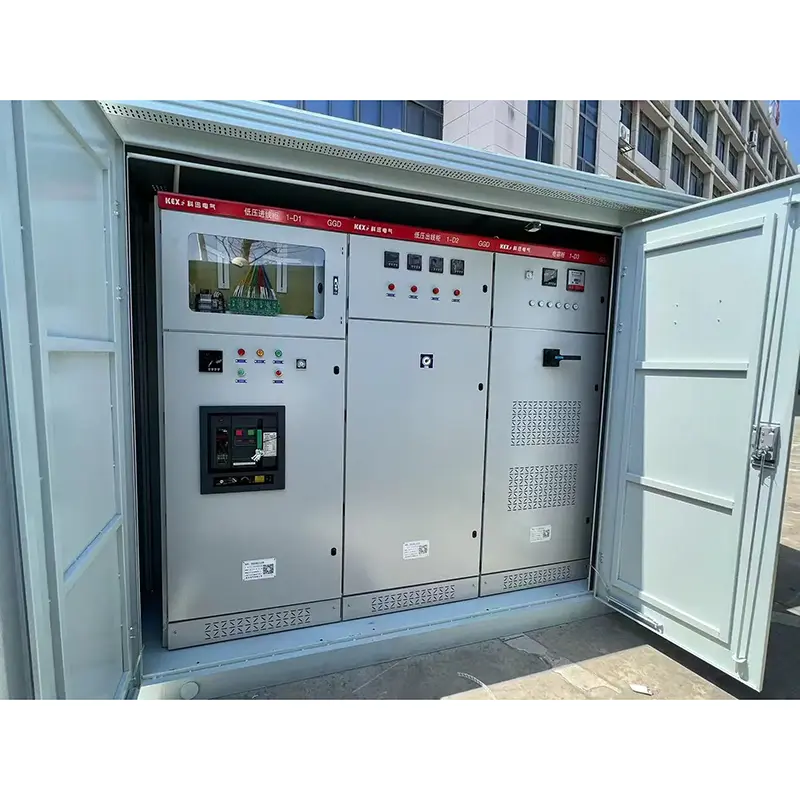

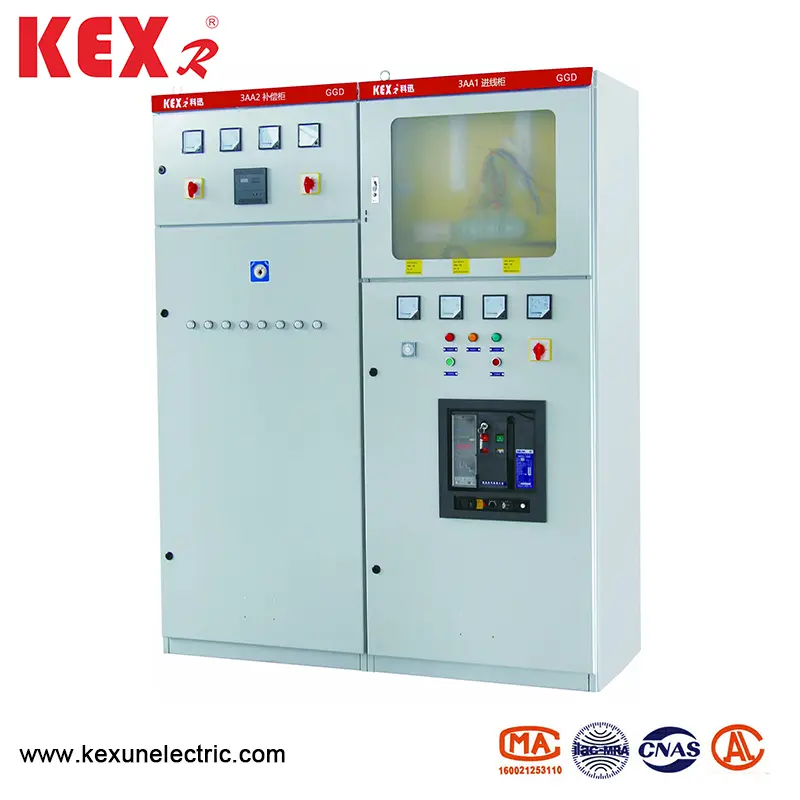

Айнымалы ток төмен кернеуді тарату шкафы

● Қолдану аймағы

GGD айнымалы токтың төменгі вольтты тарату шкафы - бұл Энергетика министрлігінің және көпшіліктің көптігін пайдаланушылар мен жобалау бөлімдерінің құзыретті басшыларының талаптарына сәйкес қауіпсіздік, экономика, ұтымдылық және сенімділік қағидаты бойынша жасалған төмен вольтты тарату шкафының жаңа түрі. Өнім жоғары сынама сыйымдылығына, жылу және жылу тұрақтылығының, икемді электр схемасының, ыңғайлы үйлесімді, сериалдың, қатаңдық, романның құрылымы және жоғары вольтты таратқыштың жаңартылған өнімі ретінде қолдануға болады. GGD айнымалы ток төмен вольтты тарату шкафы IEC439 төмен вольтты коммутациялық және басқару құралдары, GB7251 төмен вольтты тарату қондырғылары және басқа стандарттарға сәйкес келеді.

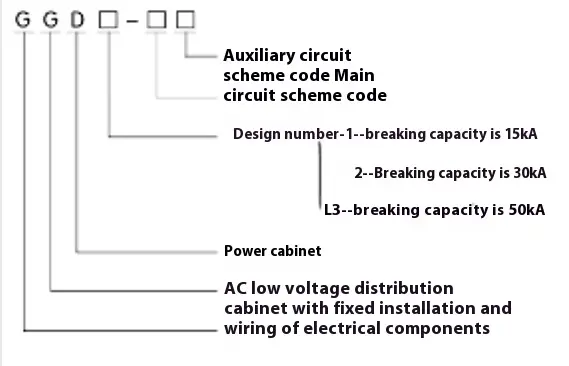

● Модельдік мағынасы

● Электрмен жабдықтау

◆ Негізгі электрлік параметрлер

◆ Негізгі аудандық схема

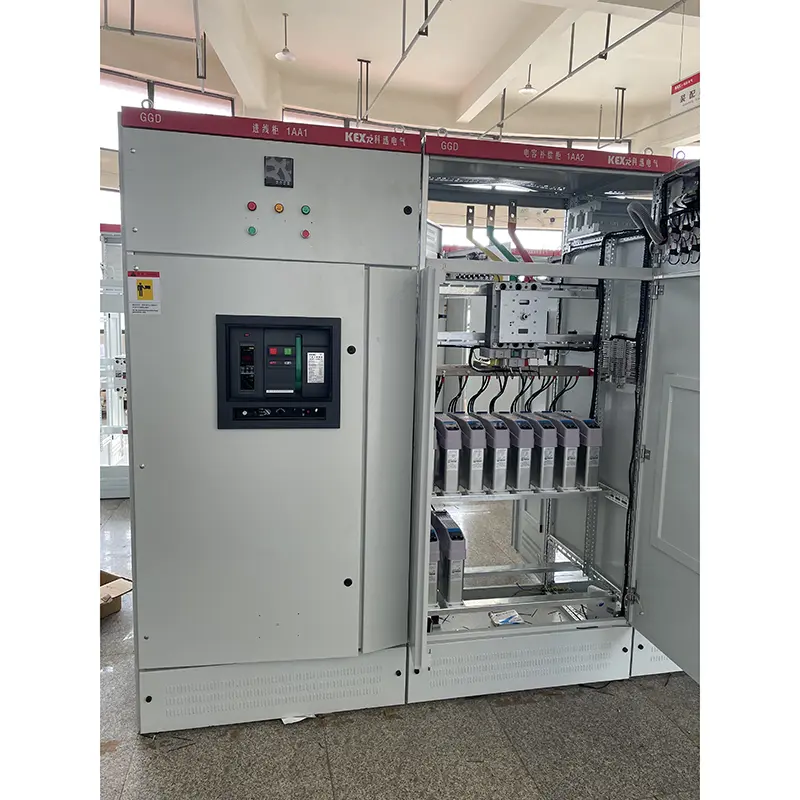

GGD-дің негізгі тізбегіне арналған 129 схема және 298 техникалық спецификациялар бар, төменгі кернеуді тарату шкафының негізгі тізбегі (схемалар мен техникалық сипаттамаларды қоспағанда, қосалқы тізбектер мен басқару кернеуінің өзгеруі). Олардың ішінде GGD1-де 49 схема және 123 сипаттамасы бар. GGD2-де 53 схема және 107 техникалық шарттар бар. GGD3 моделінде 27 схема және 68 сипаттамасы бар, негізгі аудандық схема электр станциялары қажет схеманы ұлғайтты, олар жобалау мен пайдалану бөлімдерінің көпшілігін сұрады. 2000 кВА және одан төмен тарату трансформаторларына арналған 3150А-ға дейін бағаланған ток. Сонымен қатар, реактивті қуаттылықты өтеудің қажеттіліктерін қанағаттандыру үшін GGJ1 және GGJ2 электр жеткізу шкафтары жасалған, 4 негізгі аудандық схемалар және барлығы 12 сипаттамасы бар.

◆ Көмекші тізбек схемасы

Көмекші тізбектің дизайны екі бөлікке бөлінеді: электрмен жабдықтау схемасы және электр станциясының схемасы. БГД шкафында қосымша компоненттерді орнату үшін жеткілікті орын бар. Сонымен бірге, NLS сонымен қатар электр станциялары мен электр станцияларының қажеттіліктерін қанағаттандыру үшін арнайы LM23D ток трансформаторын жасады.

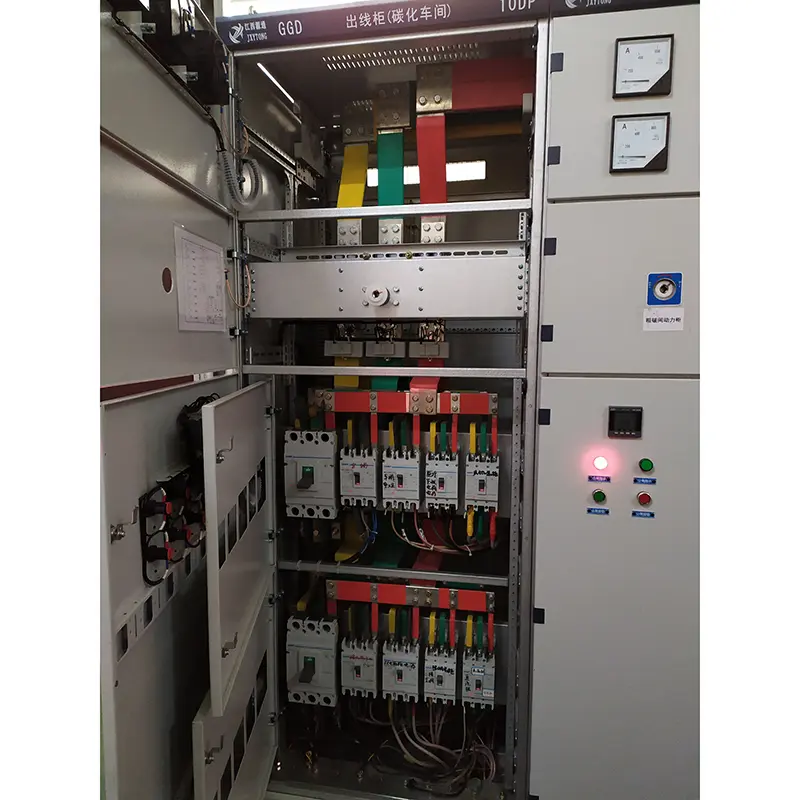

◆ Негізгі автобус бар

Баға коэффициентін ескере отырып, мысты алюминиймен алмастырудың бірыңғай алюминий автобусын 1500А төмен болған кезде қолдануға болады, егер бағаланған ток 1500 A болса, өндіруші осы Ережеге сәйкес прототипті шығарады және типтік тестілеуден өтеді. Әрине, өндіруші алюминий автобусын мыс автобусын мыс автобуспен қолдануға болады, олар пайдаланушылардың талаптарына сәйкес бірдей ағымдағы сыйымдылығы бар. Автобустардың қабаттасатын беттері бар, барлығы тоған қалайы процесі арқылы емделеді

◆ Электрлік бөлшектерді таңдау

▶ GGD түрі Айнымалы ток аз вольтты тарату шкафы негізінен Қытайда жаппай өндірілетін озық электрлік компоненттерді қабылдайды. Сонымен бірге, экономика және ұтымдылық принципіне сәйкес, DZ10D және D220 сияқты кейбір қол жетімді ескі өнімдер техникалық-экономикалық негіздеме бойынша резервке қойылған және ескірген өнімдер таңдалмаған.

▶ HD13BX және HS13BX айналмалы пышақ қосқыштары BGGD шкафының бірегей құрылымының қажеттіліктерін қанағаттандыру үшін NLS жасаған арнайы компоненттер болып табылады. Олар механизмнің жұмыс режимін өзгертеді және ескі өнімдердің артықшылықтарын сақтайды және электрлік компоненттер болып табылады.

▶ Егер Дизайн бөлімі пайдаланушылардың қажеттіліктеріне сәйкес жаңа электрлік компоненттерді таңдаса, ggd типі ggd типі төмен вольтты тарату шкафында жақсы орнату икемділігі жақсы, және ол электрлік компоненттерді жаңартуға байланысты қиындықтар туғызбайды.

Main Негізгі тізбектің динамикалық тұрақтылығын одан әрі жетілдіру мақсатында NLS zm-ді бірнеше дана автобус қысқышын және GGD шкафына оқшаулауды қамтамасыз ету. Автобус жолағында қысқыш жоғары берік және жоғары отты-қанаттағыштардан жасалған, ол жоғары оқшаулау күші бар, өзін-өзі сөндірудің жақсы өнімділігі және ерекше құрылымы бар. Оны бір автобус штайша қысқышына немесе екі есе автобус жолағына оңай біріктіруге болады. Оқшаулауды қолдау - бұл арзан бағамен және жоғары беріктігі бар, ол ескі өнімдердің қашықтықының жеткіліксіздігінің ақауларын шешеді.

● Орнату және пайдалану

Өнім алған орынға келгеннен кейін алдымен орауыштың сақталмайтынын тексеріп, проблемалар табылған кездегі себептерді табу үшін тиісті бөлімдерге хабарлайды. Дереу орнатылмаған өнімдер үшін оларды қалыпты пайдалану жағдайлары бойынша тиісті орындарға орналастыру керек.

◆ Өнімді орнату

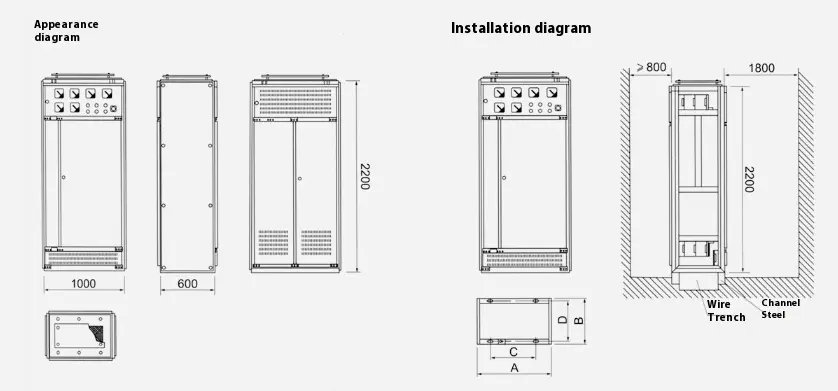

 Өнімдерді орнату қондырғы схемалық диаграммасына сәйкес жүзеге асырылады (тіркелген суретті қараңыз), ал негізгі арналы болат пен болат пен болаттарды пайдаланушылар ұсынады. Негізгі автобус бүкіл қатарда жанып тұрған кезде, қабаттасатын беті қалпына келтіріліп, тегістеледі, тазартылады, тазартылады, тазартылады, бейтарап вазелинмен қапталған немесе басқа да шаралармен қапталған, содан кейін болттармен бекітіледі.

◆ Өнімдерді орнатқаннан кейін және пайдалануға берер алдында келесі элементтер тексеріліп, тексеріледі.

▶ Кабинеттің жоғарғы бояуының құлағанын және шкафтың құрғақ және таза екендігін тексеріңіз.

▶ Электр бөлшектердің жұмыс механизмі икемді ме, жоқ па, ешқандай кептелу немесе шамадан тыс пайдалану болуы керек.

▶ Негізгі электр құрылғыларының негізгі және қосалқы байланыстары сенімді және нақты.

▶ Құралдардың көрсеткіші мен трансформаторының қатынасы мен полярлығы дұрыс емес пе.

▶ Бұтаудың қосылымы жақсы ма, жоқ па, оқшаулағыш тіректер, бөлшектер мен керек-жарақтардың және керек-жарақтардың берік және сенімді болуы да.

▶ Көмекші байланыс талаптарға сәйкес келе ме, жоқ па, сақтандырғыштың өзегі үшін сақтандырғыштың техникалық сипаттамасы дұрыс, ма, релеліктің параметрі дизайн талаптарына сәйкес келетіндігін және әрекеттің сенімді және дәл екендігіне қарамастан.

▶ Схеманың байланысы электр схемалық диаграммасының талаптарына сәйкес келе ме.

▶ Қорғау тізбегінің жүйесі талаптарға сәйкес келе ме.

▶ Оқшаулауға төзімділік мәнін 1 Мегохметрді өлшеу үшін 500 вольтты пайдаланыңыз.

◆ Пайдалануға қатысты сақтық шаралары

(1). Бұл өнім қабырғаға қарсы орнатылмаған, бір жағында жұмыс істемейді (алдыңғы жағы), және қос есіктермен ұсталады. Тек білікті мамандар тек өнімге техникалық қызмет көрсету арнасы мен шкафтың есігін және шкафтың есігін пайдалануға, тексеруге және техникалық қызмет көрсетуге болады.

(2). Ауа коммутаторы бірнеше рет, жергілікті күйіп қалады, жергілікті күйіп, көміртегі заттарды шығарады, байланысқа төзімділікті арттырады, оның пайдалану нұсқауларына сәйкес ауа қосқышын үнемі техникалық қызмет көрсету және жөндеу болуы керек.

◆ Өндіруші жеткізілім кезінде келесі құжаттар мен аксессуарларды ұсынады:

▶ буып-түю тізімі

▶ өнім сертификаты

▶ Қолдану жөніндегі нұсқаулық

▶ Зауыт сынақ есебі

▶ Тиісті электрлік сызбалар

▶ Есіктің кілттері, жұмыс тұтқалары және қосалқы бөлшектер.

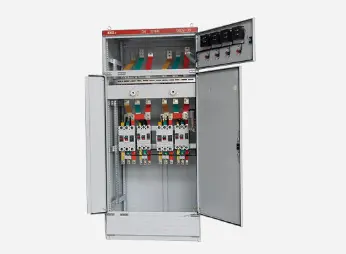

● GGD түріндегі құрылымдық диаграмма
