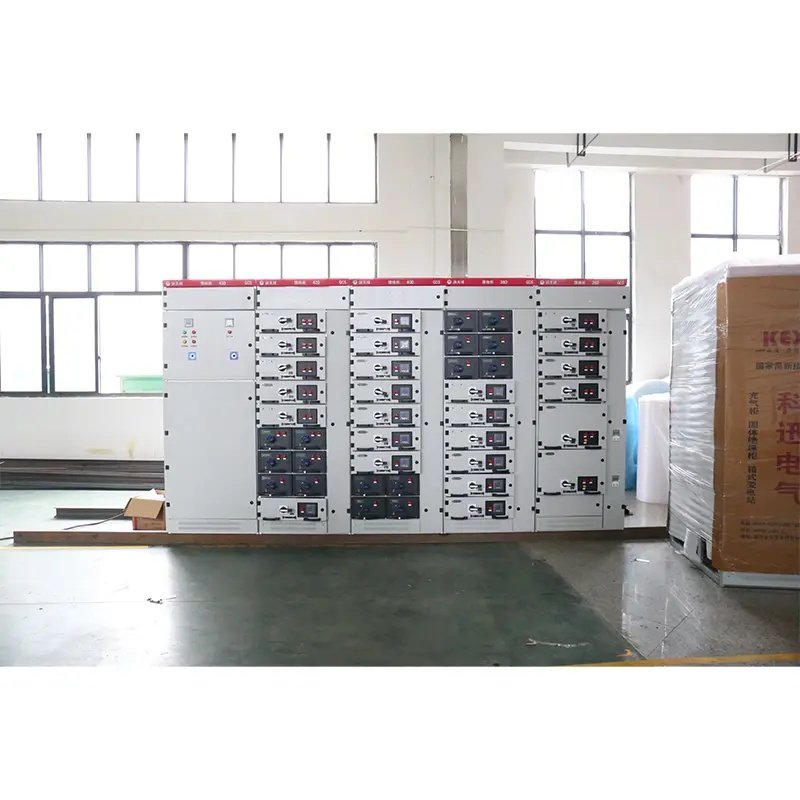

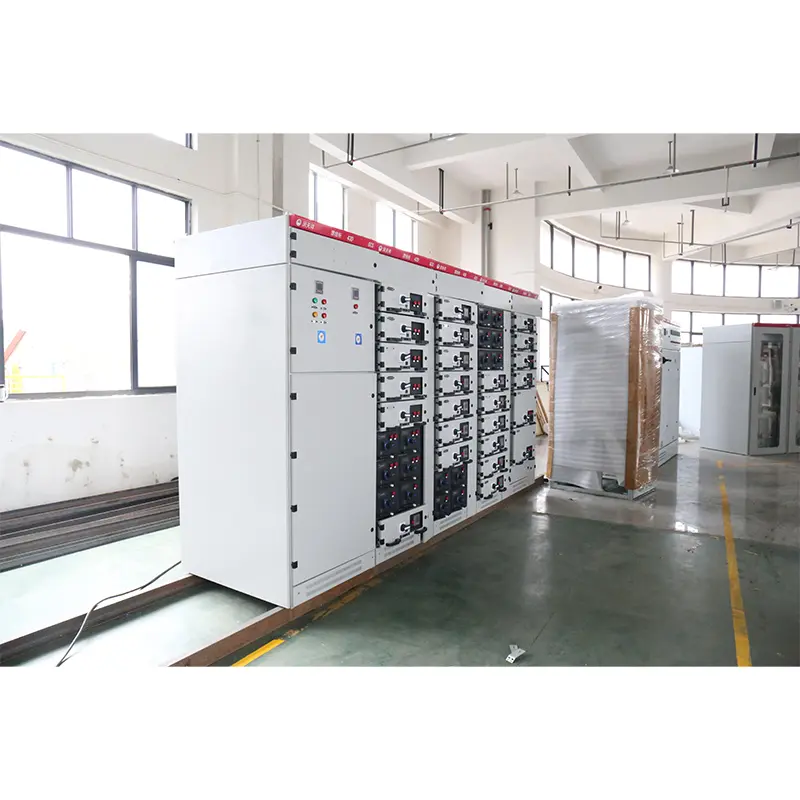

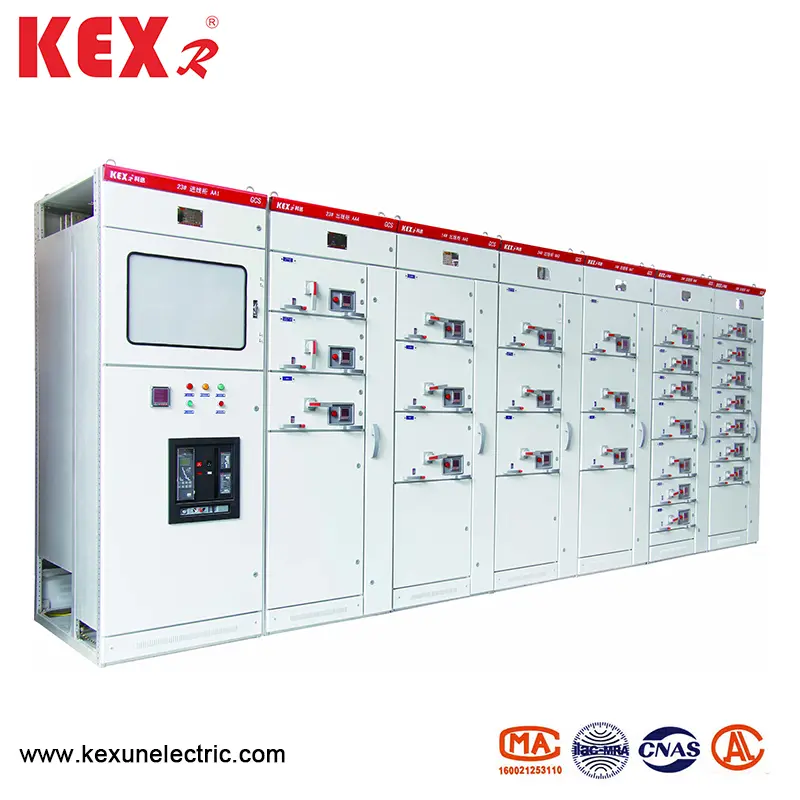

Төмен вольтты өндіруді ауыстыру шкафы

● Өнімділік индексі

GCS типіндегі төмен кернеуді өндіруді ауыстыру шкафы шкаф келесі стандарттарға сәйкес келеді:

▶ IEC439-1 Төмен вольтты коммутатор және басқару құралы

▶ GB7251 Төмен кернеуді ауыстырғыш

▶ zbk36001 Төмен вольтты тарту қондырғылары

● Негізгі параметрлер

● Негізгі құрылым

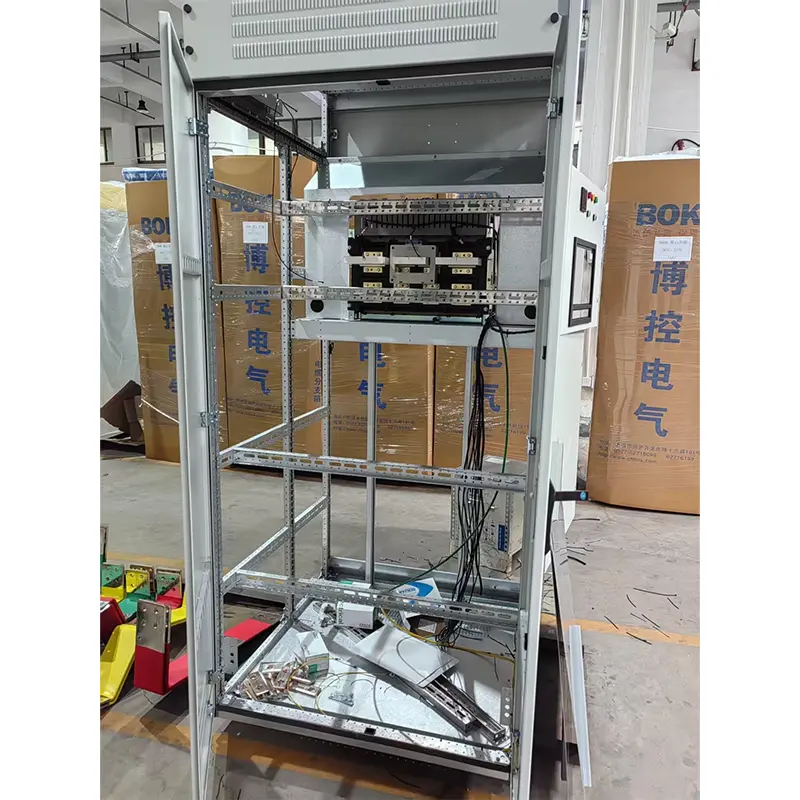

▶ GCS түрінің негізгі кадры Төмен кернеуді ауыстыру шкафы шкафы 8MF түрін ашық бөлімде қабылдайды, ал аудандық металлургияның екі жағы сәйкесінше 20 мм және 100 мм және ①9.2MM және ①9.2MM орнатыңыз, сондықтан ішкі орнату икемді және ыңғайлы.

▶ Негізгі кадр екі құрастыру нысанында жасалған, атап айтқанда, толығымен жиналған құрылымда және ішінара дәнекерленген құрылымда және ішінара дәнекерленген құрылымда (бүйір жақтауы және кадрлар).

▶ Құрылғының әр функционалды бөлмесі бір-бірінен оқшауланған, ал бөлімдері функционалды бөлме, автобус бөлмесі және кабель бөлмесіне бөлінеді. Әр камераның функциялары салыстырмалы түрде тәуелсіз.

▶ Көлденең негізгі автобус шкафтың артында орналасады, бұл құрылғының негізгі тізбегін жасаудың негізгі шарасы болып табылады, бұл құрылғының негізгі тізбегін қысқа тұйықталудың беріктігі жоғары.

▶ Кабель бөлімінің дизайны кабельдерге жоғары және төмен болуға ыңғайлы етеді.

▶ Құрылғының жалпы шкафының мөлшері (төмендегі кестені қараңыз):

● Функционалды блок

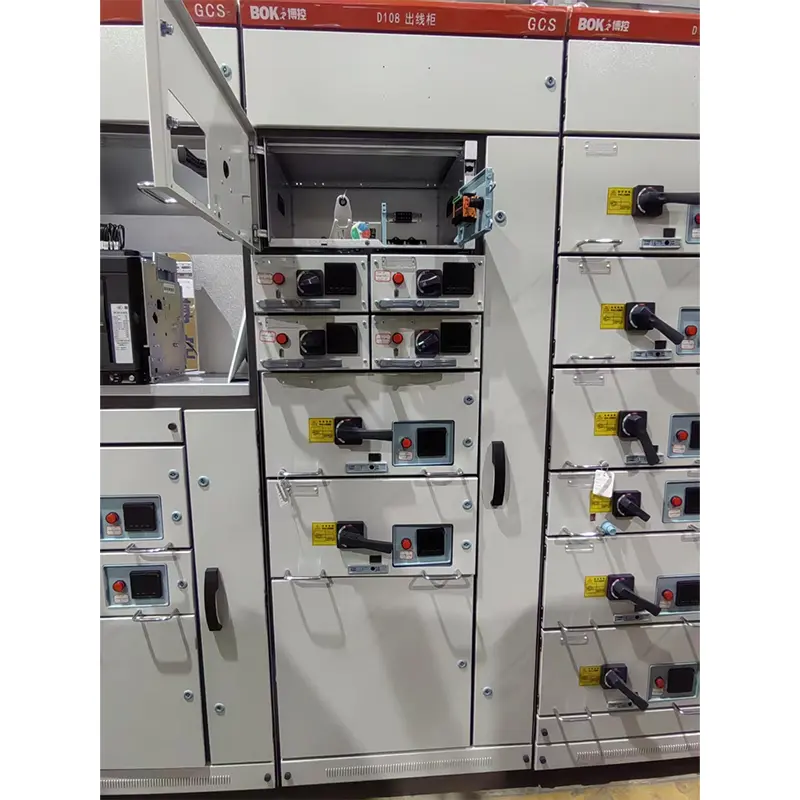

1. Суырманың биіктігі - 160 мм. Ол 1/2, 1 бірлікке, 1 бірлікке, 3/2 бірлікке, 2 бірлікке, 3 бірлікке және бес өлшемді серияға бөлінеді. Құрылғы тізбегінің номиналды тогы 400А немесе одан аз.

2. Суырмалар тек биіктік өлшемінде өзгереді, ал оның ені мен тереңдігі өзгермейді. Дәл осындай функционалды бірліктері бар жәшіктер жақсы алмастырғыш бар.

3. Әрбір МКК шкафында ең көп дегенде 11 бір бөлімшемен немесе 22 1/2-блокпен жабдықталуы мүмкін. Мұнда бірден бірден астам су тартқыштың бірлігі көпфункционалды артқы тақтайшаны қабылдайды.

4

5. 1/2 блок суырмасы және кабель бөлмесі ZJ-2 адаптерімен артқы тақтайшасы бар.

6

7. Суырмашылық бөлімі механикалық жабылу құрылғысымен жабдықталған.

● Негізгі электрлік компоненттер

Негізгі электрлік компоненттердің таңдау принципі импортталған технологияға негізделген, оны Қытайда жылтырата және құрылғының жоғары өнімділігі туралы талаптарға сай етуге болады

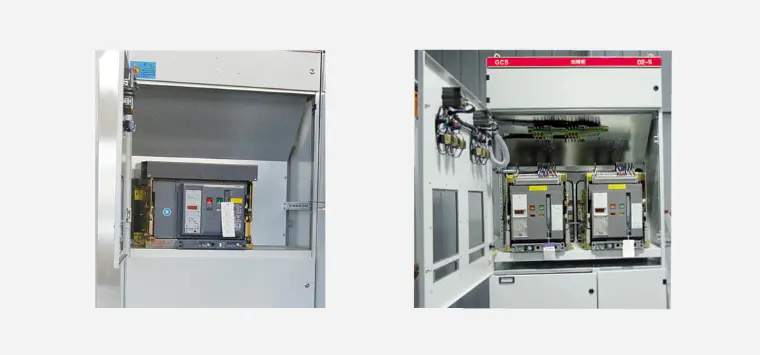

▶ Электрмен жабдықтау және фидер қондырғысының ажыратқышы, негізінен AH серияларын таңдайды. Schneider Company және F ABB компаниясы шығарған басқа м сериялары, ABB компаниясы шығарған сериялар, сонымен қатар кеңейтілген өнімділігі бар. Ах аудандық сөндіргіште жақсы өнімділік, ықшам құрылым, жеңіл салмақ және мықты сериялардың сипаттамалары бар. Бағасы салыстырмалы түрде төмен, техникалық қызмет көрсету және пайдалану ыңғайлы, және барлық өнімділік индекстері осы құрылғының талаптарына сәйкес келуі мүмкін.

▶ Сиыршық блогы (моторды басқару бөлімі, жартылай беру бөлімі) ажыратқыштар негізінен CM1 және TG.tm30 сериялы пластикалық сөндіргіштер, ал кейбіреулері Moeller компаниясы шығарған NZM-ді таңдайды. 100А сериясы. Бұл қосқыштар жақсы өнімділіктің сипаттамалары, ықшам құрылым, қысқа доңғалақ немесе докинг жоқ және осы құрылғының талаптарына сәйкес келетін жоғары техникалық және экономикалық көрсеткіштер бар.

▶ Оқшаулау қосқышы және сақтандырғыш изолятор қосқышы Q сериялары болуы керек. Бұл серияда жоғары сенімділік пен күшті сыну қабілеті бар және механикалық құлыптауды жүзеге асыра алады.

▶ Негізгі сақтандырғыш - NT сериясы. 5. Айнымалы ток контакторлары B және LCI-D сериялы болуы керек.

● GCS типінің сипаттамалары Төмен кернеуді экстракция ауыстырғышын ауыстырыңыз

1. Адаптердің жылу сыйымдылығын жақсартыңыз және температураның жоғарылауы және қосқыштың температураның жоғарылауынан, кабельді бас және аралыққа дейін жоғарылайды.

2. Функционалды қондырғылар мен бөліктер арасындағы бөлу анық және сенімді, ал бір блоктың істен шығуы басқа бөлімшелердің жұмысына әсер етпейді, сондықтан сәтсіздік минималды диапазонмен шектелмейді.

3. Автобустардың көлденең орналасуы құрылғыны жақсы динамикалық және жылу тұрақтылығына айналдырады және 80 / 1768ка қысқа тұйықталу тогының әсеріне төтеп береді.

4. 4.МК кабинеттеріндегі тізбектер саны 22-ге, электр энергиясын өндіру, мұнай есіктерінің (машиналардың) қажеттіліктерін электр энергиясын өндіру, мұнай-химия жүйелері және бір блоктағы басқа да салалардағы басқа да салалардағы қажеттіліктерді толығымен қарастыруда.

5. Құрылғы мен сыртқы кабель арасындағы байланыс кабель бөлімінде толтырылады, ал кабель жоғары және төмен түсуі мүмкін. Ағымдағы трансформатор қондырғы мен техникалық қызмет көрсетуді ыңғайлы ететін кабель бөліміне орнатылған.

6. Сол қуатты тарату жүйесінде қысқа тұйықталу тогында токпен айналысатын реакторлармен шектелуі мүмкін, автобус кернеуі белгілі бір мәнде тұрақтандырылуы мүмкін, ал компоненттердің қысқа тұйықталуына қойылатын талаптар ішінара азаюы мүмкін.

7. Суырмашылық блогында жалпы қосқыштардың жеткілікті саны бар (1 және одан жоғары бірлік үшін және 1 және одан жоғары және 2-ші және 20 жұп және контактілер санына автоматты басқару циклінің талаптарына жауап бере алады

● Көмекші тізбек

Қосалқы схема-схеманың дизайны жылу электр станцияларының қосалқы электрлік дизайнына және басқа да тиісті жобалық-техникалық регламенттерге сәйкес келетін техникалық регламенттерге сәйкес келеді. Ол электр станциялары мен қосалқы станциялардың аз вольтты электр жүйесіне және зауыттарда, шахталарда және көп қабатты ғимараттарда қуатты таратудың аз жүйесіне жарамды. Зауыттар мен шахталардың қосалқы тізбегінің схемасы негізгі аудандық схема бойынша жасалған, ол электрмен жабдықтау желісінің, фидер желісінің (ДК) және мотор бергіш желісінің функционалды бірліктеріне бөлінеді (MCC) ..

● Өнім пакеті

Өндіруші келесі құжаттар мен аксессуарларды қамтамасыз етуі керек:

▶ Құрылғылар тізімі

▶ өнім сертификаты

▶ Қолдану жөніндегі нұсқаулық

▶ Зауыт сынақ есебі

▶ Тиісті электрлік сызбалар

▶ Есіктің кілттері, жұмыс тұтқалары және қосалқы бөлшектер.

▶ Негізгі компоненттерді орнату нұсқаулары

● нұсқауларға тапсырыс беру

GCS типіндегі Тапсырыс келісімшартында төмен кернеуді алу шкафының шкафында келесі мазмұн бар:

▶ Өнімнің толық моделіне негізгі схема нөмірі және қосалқы тізбек схемасы бар.

▶ негізгі схемалар жүйесінің үйлесімділігі диаграммасы

▶ қосалқы тізбектің электрлік схемалық диаграммасы

▶ Кабинеттегі компоненттер тізімі

▶ кернеу, ток және уақыт сияқты параметрлерді орнату.

▶ өнімді қалыпты пайдаланумен сәйкес келмейтін басқа арнайы кестелер.
