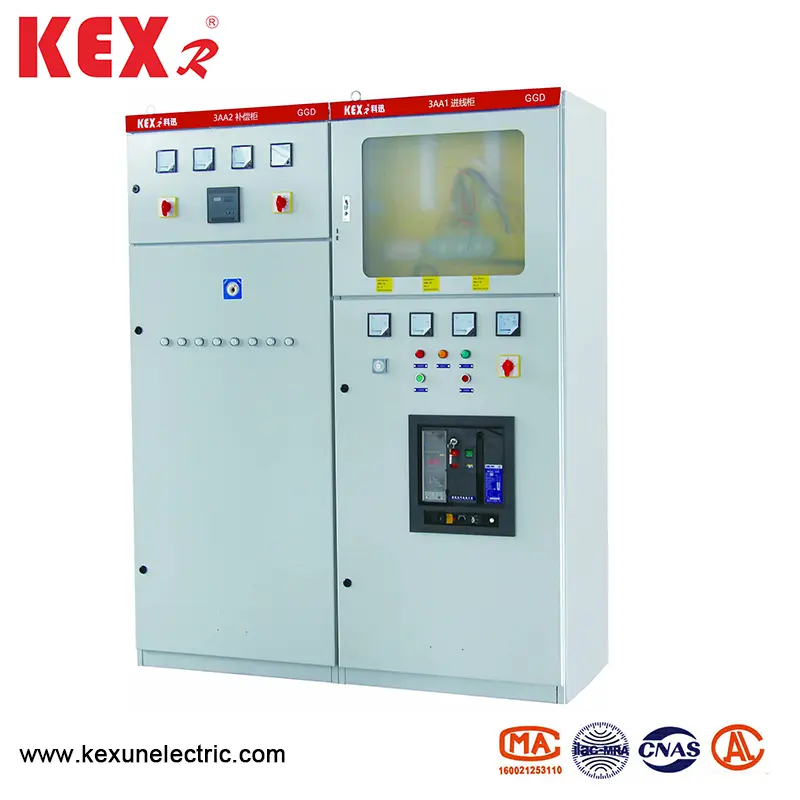

Айнымалы ток төмен кернеуді тарату қондырғылары

● GGD түріндегі шарттарды қолдана отырып, төмен кернеуді тарату қондырғылары

▶ Ауаның ауа температурасы + 40 ℃ немесе одан төмен деңгейден жоғары болмайды, ал 24 сағат ішінде орташа температура + 35 ℃-ден аспауы керек

▶ Жабық монтаждау және пайдалану орны 2000 м аспауы керек ;;

▶ Айналадағы ауаның салыстырмалы ылғалдылығы ең жоғары температурада 50% -дан аспауы керек + 40 ℃ температурадан аспауы керек, ал аз температурадан төмен температурада (мысалы, + 20% + 20%), температураның өзгеруіне байланысты күдікті шық әсері болуы мүмкін;

▶ Жабдық орнатылған кезде, тік жазықтықтың көлбеуі 5-тен аспауы керек:

▶ Жабдық зорлық-зомбылық пен әсер жоқ жерде орнатылады және электр компоненттерін корродтарға жетпейтін жерде орнатылады;

Ескерту: Пайдаланушылардың арнайы талаптары болған кезде, олар өндірушімен келісе алады.

● Негізгі электр параметрлері

● Дизайн мүмкіндігі

▶ Chink Chink Chink Chink Control Distrage District Autrutegear жалпы кабинет түрінде, ал кадр 8Мф суық қалыптасқан болаттан жасалған жергілікті дәнекерлеу арқылы жиналады. Кабинеттің дұрыстығы мен сапасын қамтамасыз ету үшін кадр бөлшектері мен арнайы тірек бөліктері тағайындалған болат өндіруші жеткізеді. Әмбебап шкафтың құрамдас бөліктері модульдік принципке сәйкес жасалған және 20 монтаждық тесіктер бар. Әмбебап коэффициент жоғары, бұл зауыт өндірісті алдын ала жүзеге асыра алады, бұл өндірістік циклді қысқартады, сонымен бірге жұмыс тиімділігін арттырады.

▶ GGD түрін жобалау Айнымалы ток аз вольтты тарату қондырғысы шкафтың жұмысындағы жылу таратуды толық деп санайды. Шкафтың жоғарғы және төменгі ұштарында салқындату саңылауларының әртүрлі саны бар. Шкафтың электрлік компоненттері жылуды шығарады және жоғарғы ұя арқылы шығарылады, ал суық ауа шкафқа үздіксіз толтырылады, ал салқын ауа салқындату мақсатында табиғи желдету түтігін төменнен жоғарыға толтырады.

▶ Қазіргі өнеркәсіптік өнімдерді модельдеу дизайнының талаптарына сәйкес, GGD түріндегі айнымалы ток төмен вольтты тарату қондырғылары шкафтың пішінін және әр бөліктің дивизионының мөлшерін жобалау үшін алтын секциялық қатынас әдісін қабылдайды, бұл бүкіл шкафты әдемі және жомарт етеді.

▶ Шкафтың есігі айналмалы топсамен жалғанған, ол орнатуға және бөлшектеуге ыңғайлы. Gable резеңке жолағы есіктің қақпағына енген. Есік жабылған кезде есік пен жақтаудың арасындағы жолақ біршама сығымдалған инсульт болады, бұл есіктің шкафпен тікелей соқтығысудан және есіктің қорғаныс деңгейін жақсарта алады.

▶ Электр бөлшектерімен жабдықталған құралдың есігі кадрмен қапталған, жұмсақ мыс сымдарының бірнеше жіптерімен және шкафтағы қондырғы кадрлармен қапталған, сондықтан бүкіл шкафтың барлық жерлендірілген қорғаныс жүйесін құрайды.

▶ Кабинеттің жоғарғы қабаты күшті адгезия мен жақсы құрылымды полиэфирлі апельсин боялғаннан жасалған. Бүкіл шкафтың ішкі жарық реңкте орналасқан, бұл таңқаларлық әсерден аулақ болады және кезекшілікте персонал үшін ыңғайлы көрнекі орта қалыптастырады.

▶ Шкафтың жоғарғы қақпағын қажет болған кезде алып тастауға болады, ол құрастыруға ыңғайлы және сайттағы негізгі автобусты реттеуге ыңғайлы. Үстелдің төрт бұрышының төрт бұрышы көтеру және тасымалдау үшін көтергіш сақиналармен жабдықталған.

▶ Кабинеттің қорғаныс деңгейі IP30 болып табылады және пайдаланушылар пайдалану ортасының талаптарына сәйкес IP20 және IP40 арасында да таңдай алады.

● Орнату және пайдалану

Өнім алған орынға келгеннен кейін алдымен орауыштың сақталмайтынын тексеріп, проблемалар табылған кездегі себептерді табу үшін тиісті бөлімдерге хабарлайды. Дереу орнатылмаған өнімдер үшін оларды қалыпты пайдалану жағдайлары бойынша тиісті орындарға орналастыру керек.

◆ Өнімді орнату

Өнімдерді орнату қондырғы схемалық диаграммасына сәйкес жүзеге асырылады (тіркелген суретті қараңыз), ал негізгі арналы болат пен болат пен болаттарды пайдаланушылар ұсынады. Негізгі автобус бүкіл қатарда жанып тұрған кезде, қабаттасатын беті қалпына келтіріліп, тегістеледі, тазартылады, тазартылады, тазартылады, бейтарап вазелинмен қапталған немесе басқа да шаралармен қапталған, содан кейін болттармен бекітіледі.

◆ Өнімдерді орнатқаннан кейін және пайдалануға берер алдында келесі элементтер тексеріліп, тексеріледі.

▶ Кабинеттің жоғарғы бояуының құлағанын және шкафтың құрғақ және таза екендігін тексеріңіз.

▶ Электр бөлшектердің жұмыс механизмі икемді ме, жоқ па, ешқандай кептелу немесе шамадан тыс пайдалану болуы керек.

▶ Негізгі электр құрылғыларының негізгі және қосалқы байланыстары сенімді және нақты.

▶ Құралдардың көрсеткіші мен трансформаторының қатынасы мен полярлығы дұрыс емес пе.

▶ Бұтаудың қосылымы жақсы ма, жоқ па, оқшаулағыш тіректер, бөлшектер мен керек-жарақтардың және керек-жарақтардың берік және сенімді болуы да.

▶ Көмекші байланыс талаптарға сәйкес келе ме, жоқ па, сақтандырғыштың өзегі үшін сақтандырғыштың техникалық сипаттамасы дұрыс, ма, релеліктің параметрі дизайн талаптарына сәйкес келетіндігін және әрекеттің сенімді және дәл екендігіне қарамастан.

▶ Схеманың байланысы электр схемалық диаграммасының талаптарына сәйкес келе ме.

▶ Қорғау тізбегінің жүйесі талаптарға сәйкес келе ме.

▶ Оқшаулауға төзімділік мәнін 1 Мегохметрді өлшеу үшін 500 вольтты пайдаланыңыз.

◆ Пайдалануға қатысты сақтық шаралары

(1). Бұл өнім қабырғаға қарсы орнатылмаған, бір жағында жұмыс істемейді (алдыңғы жағы), және қос есіктермен ұсталады. Тек білікті мамандар тек өнімге техникалық қызмет көрсету арнасы мен шкафтың есігін және шкафтың есігін пайдалануға, тексеруге және техникалық қызмет көрсетуге болады.

(2). Ауа коммутаторы бірнеше рет, жергілікті күйіп қалады, жергілікті күйіп, көміртегі заттарды шығарады, байланысқа төзімділікті арттырады, оның пайдалану нұсқауларына сәйкес ауа қосқышын үнемі техникалық қызмет көрсету және жөндеу болуы керек.

◆ Өнімнің толық жиынтығы

▶ буып-түю тізімі

▶ өнім сертификаты

▶ Қолдану жөніндегі нұсқаулық

▶ Зауыт сынақ есебі

▶ Тиісті электрлік сызбалар

▶ Есіктің кілттері, жұмыс тұтқалары және қосалқы бөлшектер.

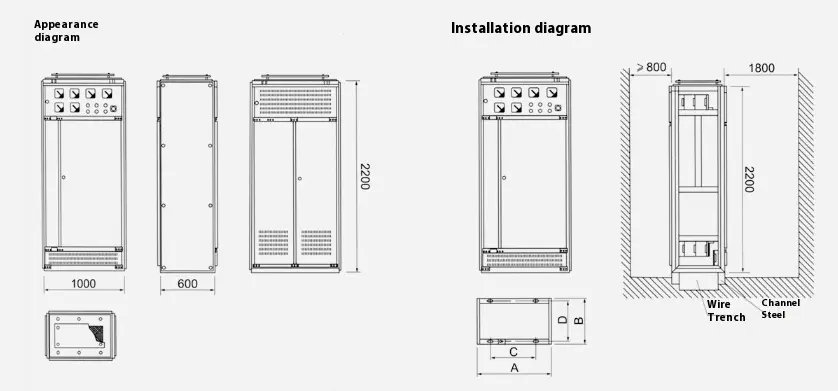

● Құрылым және орнату Схемалық диаграмма
