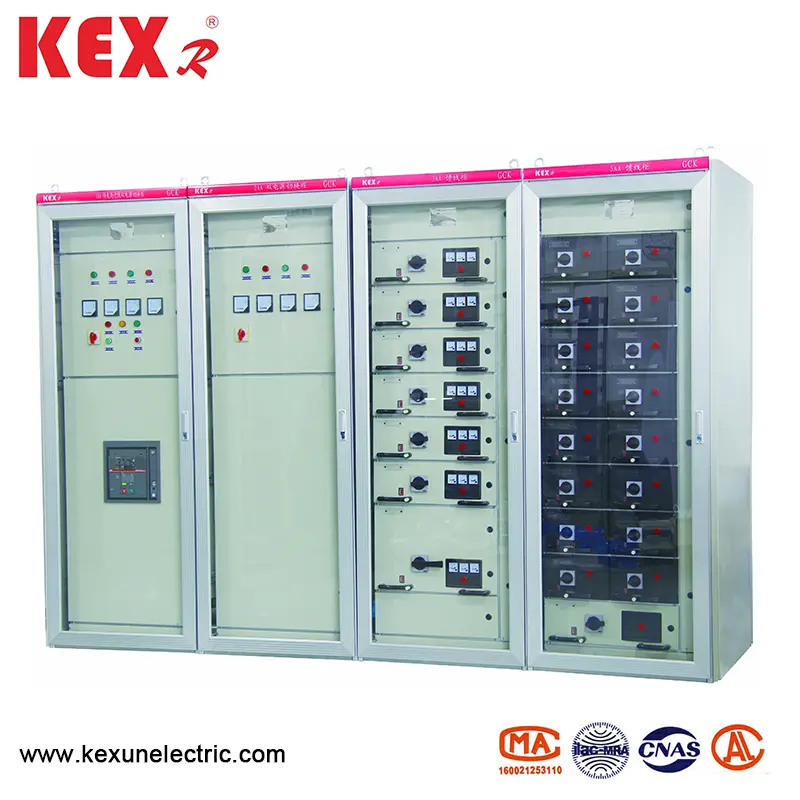

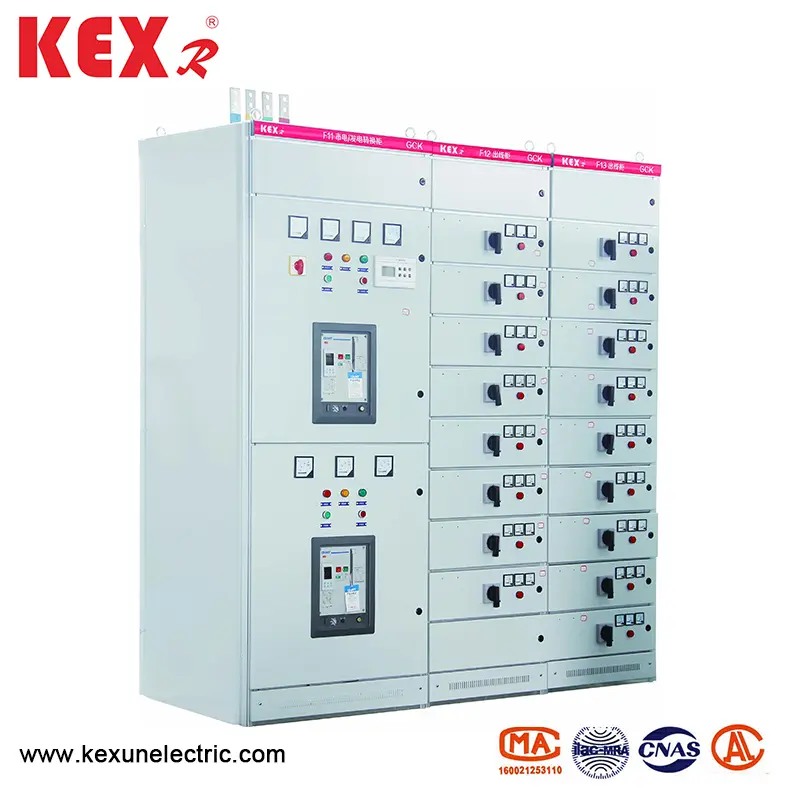

Төмен кернеуді шығаратын қондырғы

● Өнім сипаттамалары

Бұл төмен кернеуді өшіру бөлшектері жоғары сынама сыйымдылығы, жетілдірілген және ақылға қонымды құрылым, практикалық электрлік схемалар, практикалық электрлік схемалар, әр түрлі схемалар, еденді кеңістіктің, әдемі сыртқы келбеті, қауіпсіздігі, қауіпсіздігі, қауіпсіздігі, ыңғайлы, ыңғайлы және техникалық қызмет көрсету. Бұл өнім IEC439 NEMAICE2-322 стандартына сәйкес келеді, сонымен қатар GB7251-87 «Төмен вольтты коммутатор» ұлттық стандарты және ZBK36001-89 «Төмен кернеуге болатын коммутациялық қосымшалар».

● Негізгі техникалық параметрлер

● Сәулет ерекшелігі

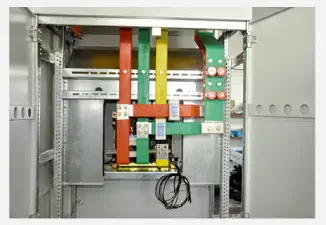

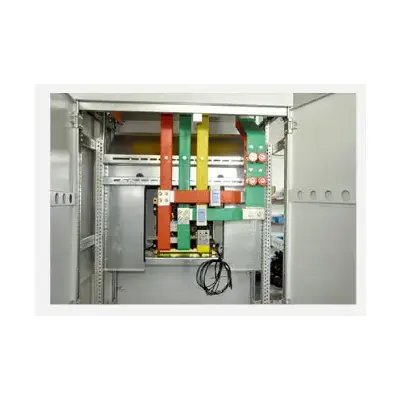

Төмен кернеудің төмендетілген қондырғыларының негізгі қосалқы көшірмесі құрастырылған құрылым. Коммутатор жақтауының барлық құрылымдық бөліктері бір-бірімен негізгі кадрды қалыптастыру үшін бұрандалар бойынша қосылады. Содан кейін, қажет болған жағдайда, есіктер, бөктерлер, аралық, тартпалар, тартпалар, монтаждар, монтажша, автобус жолақтары, автобус жолақтары және электрлік бөлшектер толықтай қосалқы қондырғыларды жинау үшін қосылады. Бұл LV коммутаторының келесі сипаттамалары бар:

▶ 1. Жақтау профильді болаттан жасалған, үш өлшемді бұрыш тақтайшаларынан жасалған және дәнекерлеу құрылымы жоқ, осылайша дәнекерлеу деформациясы мен стресстен және орнатудың дәлдігін арттырудан аулақ болады.

▶ 2. Модульдер мен бөлшектердің тіректері Modulus E = 20mm бойынша өзгереді.

▶ 3. Ішкі құрылымдық бөліктер мырышталған. Маринад және фосфорлаудан кейін сыртқы жағы электростатикалық эпоксалды ұнтақтан шашыралған. 4. Қуат орталығында (ДК) кіріс коммутаторында, жоғарғы жағы көлденең автобус аймағы, ал көлденең автобус аймағының төменгі бөлігі - ажыратқыш бөлмесі. Ажыратқыштарды отандық DW15C, ME және басқа сериялармен жабдықтауға болады және сонымен қатар шетелдік электр компаниялары шығарған және сонымен қатар шетелдік электр компаниялары шығарған түрлі тізбекті сөндіргіштермен жабдықталуы мүмкін, мысалы, ABB компаниясы және ақылды ажыратқыштар шығарған сериялы ажыратқыштар. Жалпы, ДК бөлімшесінде негізгі тізбек бар (соның ішінде автобус муфтасы), төңкерілген жолдар бар. Номиналды ток 630А-1600А болған кезде, ол жалпы көлемі 800 × 1000 × 2200 (ені x тереңдігі x тереңдігі). Айналымсыз негізгі тізбек 800 × 800 × 2000 (ені, тереңдігі және биіктігі). Номиналды ток 1600А-3150а аралығында болған кезде, ол жалпы көлемі 1000 × 1000 × 2200 (ені x тереңдігі). Айтылған негізгі коммутатор жоқ. Номиналды ток 1600A-3150A болған кезде, ол 1000 × 1000 × 220 (ені × тереңдіктегі × биіктігі). Айналымсыз негізгі тізбектер сыртқы өлшемі 1000 × 800 × 2200 (ені x тереңдігі x биіктігі).

▶ 4. Қуат орталығының (ДК) құрылымы «ДК) бергіштің құрылымы кіріс коммутаторларына ұқсас. Тамақтандыру тогы 630а-1600а, 1000 × 1000 × × 2200 (ені × тереңдігі × биіктігі) Коммутаторлар екі ілмекпен жабдықталуы мүмкін, олар жоғары және төмен орналастырылған екі ілмекпен жабдықталуы мүмкін.

▶ 5. Моторды басқару орталығы (MCC) қосқышы екі түрге ие: қабырғаға орнатылған коммутатор және қабырғаға орнатылған қондырғы. Коммутатордың корпусы қабырғаға орнатылған кезде, коммутатордың сол жақ бөлігі функционалды блок аймағы болып табылады, ал оң жақ бөлігінде кең кабельдің кең ауданы бар. Коммутатордың жалпы өлшемдері 800/500/2200 (ені / тереңдігі / биіктігі). Қабырғадан ауысу қондырғысы орнатылған кезде, коммутатордың ені 600 мм, ал кабельдің шығыс аймағы ажыратқыштың артында орналасқан. Коммутатордың жалпы өлшемдері 600 × 800 (1000) × 2200 (ені x тереңдігі x биіктігі). Ауыстыру тереңдігінің екі түрі бар: 800 және 1000. Біз пайдаланушыларға компьютердің дисплейінің тереңдігі 1000 тереңдігі бар коммутаторды таңдауды ұсынамыз. Суырманы таратқыштан шығарған кезде, коммутатордағы тірі бөлігі ашық емес, ол қауіпсіз және сенімді.

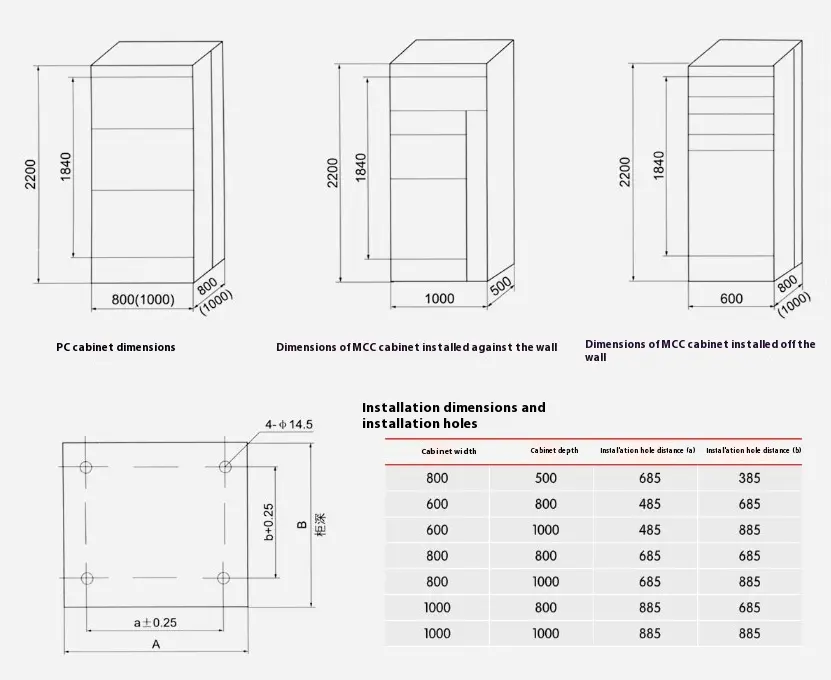

● LV DELLINGGEAR Жалпы өлшемдері, Орнату өлшемдері

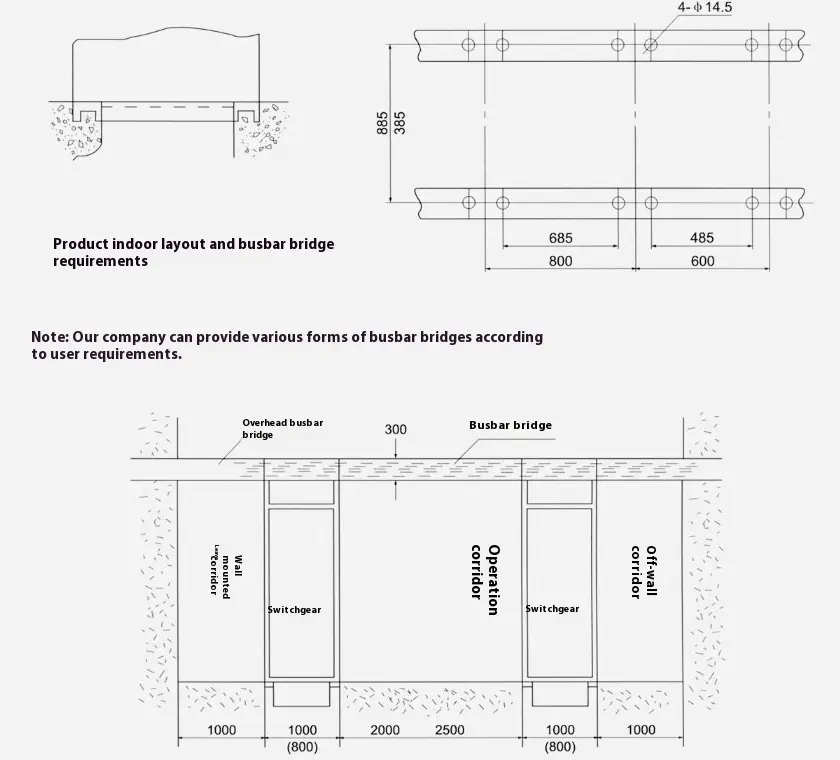

● Төмен кернеуді түсіруді өлшеу қондырғысының схемалық диаграммасы

● Абайлаңыз

▶ Бұл өнімді орнатқан кезде, төмен кернеудің түсуі арасындағы көлденең сызық берік және сенімді түрде байланысты болуы керек.

▶ Бұл өнімнің есігі негізгі қосқышы бар жанаспалы функция бар, яғни есік тек электр қуаты ажыратылған жағдайда ғана ашылуы мүмкін. Бұл өнімнің екінші жағы - бұранданы герметизация табақшасы, оның құрамында негізгі қосқышы бар құлыптау функциясы жоқ. Сондықтан, техникалық қызмет көрсету үшін осы өнімнің бүйірлік тақтайшасын бөлшектеу кезінде қуат көзін ажыратыңыз.

▶ Кәсіпорындар техникалық қызмет көрсету үшін тарату материалын ашпауы керек.
