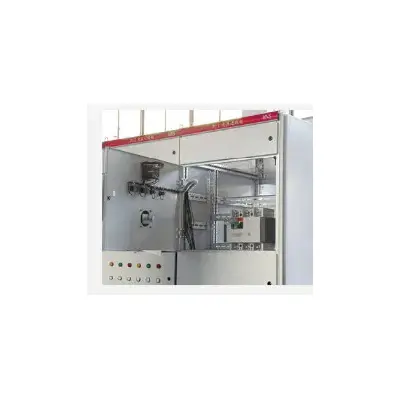

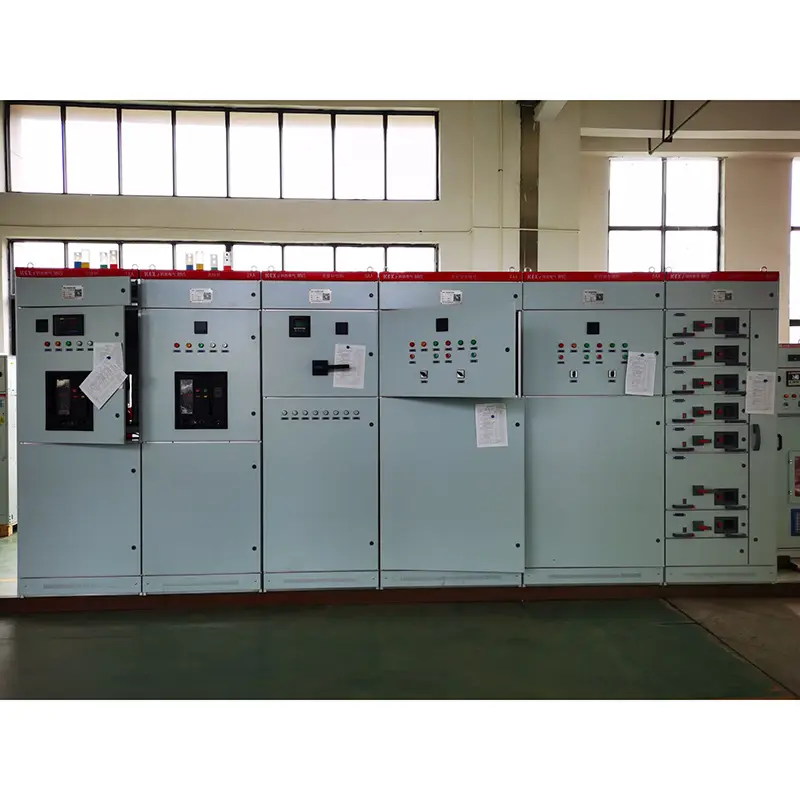

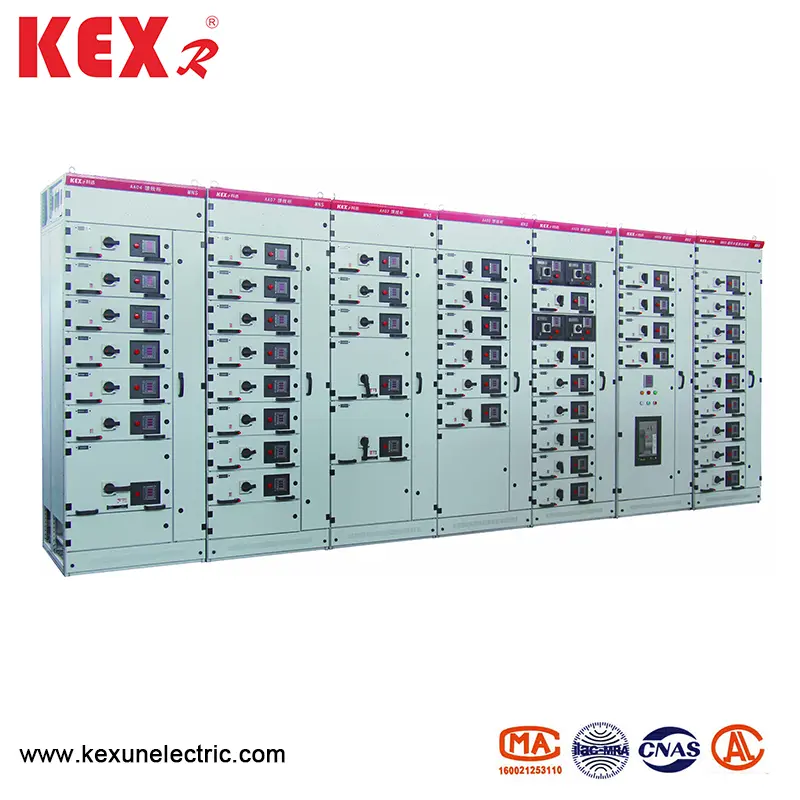

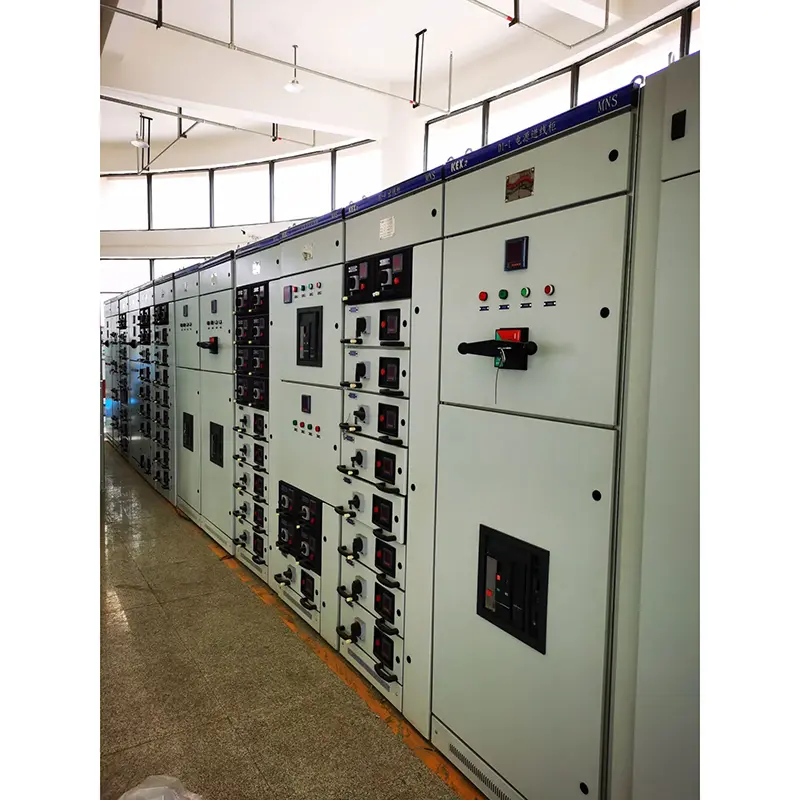

Төмен вольтты қуатты тарату шкафы

● стандарттар

MNS типтегі кернеулі электр қуатын тарату шкафы gb7251.1 төмен вольтты таратқыштар мен JB / T9961 төмен вольтты ауыстыру қондырғыларына және IEC439-1.VDE0660 сияқты халықаралық кәсіби стандарттарға сәйкес келеді.

● MNS Шарттарды пайдаланып, төмен кернеулі қуатты тарату шкафын теріңіз

▶ қоршаған орта температурасы: -5 ~ 40 ℃, 24 сағ, орташа 35 ℃

▶ Атмосфералық жағдай: ауа таза, ал салыстырмалы ылғалдылық ең жоғары температурада + 40 ₸ қарағанда 50% -дан аспауы керек. Төмен температурада жоғары сіңімді ылғалдылықта, мысалы, 90% + 20 ₸, бірақ температура өзгеруі ескерілуі керек, ал конденсация кейде болуы мүмкін.

▶ Биіктік: 1000м-ден аз, MNS типіндегі төмен кернеулі электр қуатын тарату шкафы келесі температурада тасымалдауға және сақтауға жарамды: -25 ₸ + 55 ℃ дейін + 70 ℃ + 70 ℃ жетуі мүмкін. Осы экстремалды температурада құрылғы қалпына келтірілмеген, және ол қалыпты жұмыс істеуі керек.

▶ Егер жоғарыда көрсетілген шарттар орындалмаса, ол Пайдаланушы мен Кэнексун арасындағы консультациялар арқылы шешіледі.

▶ Бұл құрылғы теңіздегі мұнай бұрғылау және өндірістік платформалар мен атом электр станцияларында қолданылған кезде, техникалық келісімге жеке қол қойылады.

● MNS типіндегі негізгі техникалық параметрлер Төмен кернеулі қуатты тарату шкафының негізгі техникалық параметрлері

◆ Электр спектакльдері

◆ IP дәрежесі

IEC529 және DIN40050 стандарттарына сәйкес келеді. IP30 қатты заттарды φ φ2.5mm-ден асады, IP40 қатты заттарды φ 41,0 мм-ден үлкен, ал IP54 шаңнан қорғайды және кез-келген бағытта шашырайды (IP54 қорғау деңгейіне тапсырыс берген кезде, өндірушімен кеңесіңіз).

◆ шкаф құрылымы

Төмен вольтты қуатты тарату шкафының негізгі құрылымы C-тәрізді профильдерден тұрады. С секциясы модульді орнату саңылауы ретінде e = 25mm-мен бірге болат тақтайшаны иілу арқылы қалыптасады. Барлық шкафтар мен ішкі бөлімдер мырышталған және тазартылған. Есіктің панельдері, бүйірлік панельдер жоғары вольтты электростатикалық бүркуден жасалған. Кабинеттің негізгі құрылымы үшін төмендегі суретті қараңыз.

◆ шкаф түрін ауыстырыңыз

1. Қуат тарату орталықтары арасындағы қашықтық (PC1: EMAX, MT, MT, AH, AH, ME сериялы ажыратқыштарды пайдалануға болады.

2 Автоматты қуат коэффициенттерінің өтемақы шкафы (қолмен, автоматты және қашықтағы қуат факторларымен)

◆ электр тарату орталығы (ДК) кабинеті

◆ В Моторды басқару орталығы (MCC) кабинеті

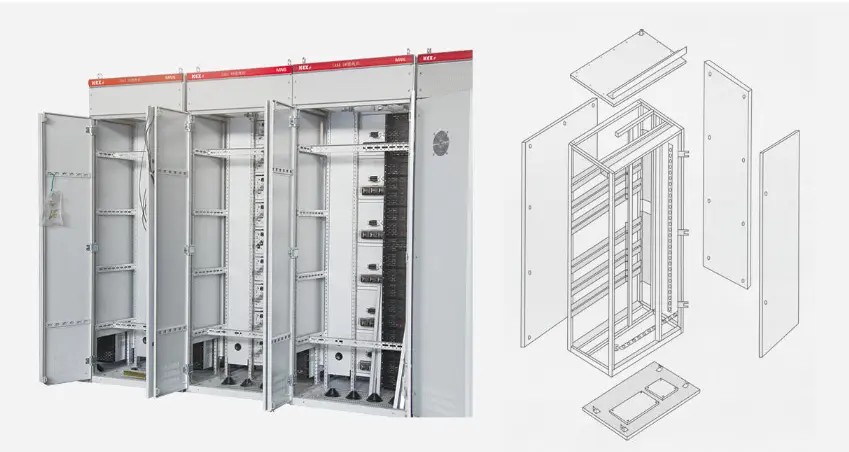

◆ C-тәрізді профильдерден тұратын шкаф жақтауының құрылымы

◆ MNS типіндегі төмен вольтты электр қуатын тарату шкафының схемалық диаграммасы

● Корпустың бөлім дизайны

◆ Электр тарату орталығы (ДК)

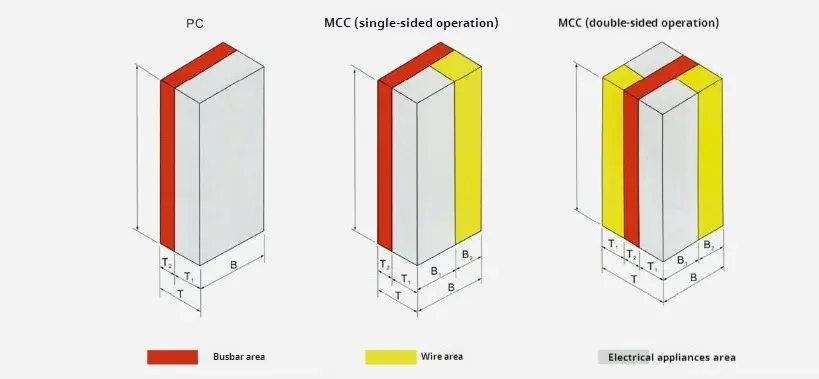

(1) ДК кабинеті үш бөлікке бөлінген; Көлденең автобус бөлімі: шкафтың артында; Функционалды блок бөлімі: шкафтың алдыңғы бөлігінде немесе шкафтың алдыңғы жағындағы;

(2) Сегменттеу шаралары: көлденең автобус бөлімі және функционалды бірлік бөлімі болат тақтайшалармен бөлінген. Бақылау циклінің бөлімі функционалды қондырғы бөлімінен жалыннан жасалған полифенилен эфирімен бөлінген.

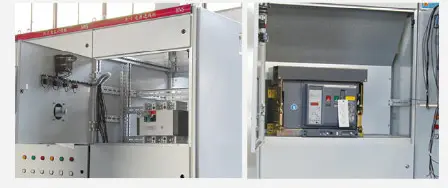

(3) Шкафта орнатылған жақтаудың ажыратқышын жабық күйде шкафтан тыс жерде қолмен пайдалануға болады. Ажыратқыштың ашылатын және жабылатын күйін қадағалаңыз және ажыратқыштың ажыратқышы сынақ позициясында немесе жұмыс орнында жұмыс орнында немесе жұмыс орнында жұмыс орнында және есік арасындағы қатынастарға сәйкес жұмыс жасаңыз.

(4) Бөлу құрылымы негізгі схема мен қосалқы тізбегі арасында жасалған. Метрден, сигнал шамдарынан тұратын қосалқы электрлік қондырғылар, сигнал шамдары және түймелердің бәрі пластикалық тақтаға орнатылған, ал отқа төзімді полиуретан көбіктерінен жасалған қақпағы тақтаның негізгі тізбегінен бөлінген.

◆ Моторды басқару орталығы және шағын ток тарату орталығы (MCC)

Сиырша типіндегі MCC шкафы үш бөлікке бөлінеді, атап айтқанда, шкафтың артындағы көлденең автобус бөлімі, шкафтың алдыңғы жағындағы сол жақтағы функционалды бөлік және шкафтың алдыңғы жағында орналасқан кабель бөлімшесі. Көлденең автобус бөлімі және функционалды бірлік бөлімі жалынның құлдыралған пластмасымен жасалған функционалды тақталармен бөлінген, ал кабель бөлімі көлденең автобус бөлімінен және болат тақтайшалардан бөлінген. MCCI моторды басқару орталығы) Саламаттар келесі бес түрге бөлінеді: 8e / 4: Биіктігі 200 × Ені 200 × Тереңдігі 400 мм. 8Е / 2: Биіктігі 200 × Ені 300x тереңдігі 400 мм. 8Е: Биіктігі 200 × Ені 600 × тереңдігі 400 мм. 16Е: биіктігі 400 × ені 600 × тереңдігі 400 мм. 24Е: Биіктігі 600 × Ені 600 × тереңдігі 400 мм.

◆ Артқы розетканы ауыстыру шкафының құрылымы

Коммутатор корпусының орналасуының енін азайту үшін, ауыстырғыш шкафтың негізгі автобусы ауыстырғыш шкафтың жоғарғы жағында көлденең орнатылған, ал шкафтың артқы жартысы кіріс және шығыс кабельдер қосылған. Компьютер шкафының алдыңғы жағы - бұл құрылғы бөлмесі, онда коммутатордың функционалды бірліктері орнатылған. Бұл жүйеде ауыстырғыш шкафтың бүйіріндегі кабель бөлмесі артқы шкафқа жылжытылады, бұл қосалқы станцияның кеңістігінің орналасуының талаптарын едәуір азайтады.

Бернер кабинеті ені 600 мм және тереңдігі, 1000/100mm терең, биікте тәуелсіз негізгі автобус бөлмесі, ол құрылғы бөлмесінен оқшауланған. Алдыңғы құрылғы камерасының тиімді орнату биіктігі 72E (e = 25mm), ол артқы кабель камерасынан көп функционалды тақтадан тұрады, ол қосымша кабельді тақтадан бөлінеді, ол компакт-шкафтың және икемді блоктың теңшелімін толық пайдаланады. Артқы жағындағы кабель бөлмесі бар, ол орнатуға және техникалық қызмет көрсетуге ыңғайлы. Кіріс шкафының ені кіріс бөлімшесінің кадр тогына сәйкес анықталады. Ұсынылған ені 400/600 / 800/1000 мм, ал шкафтың тереңдігі - 1000 мм.

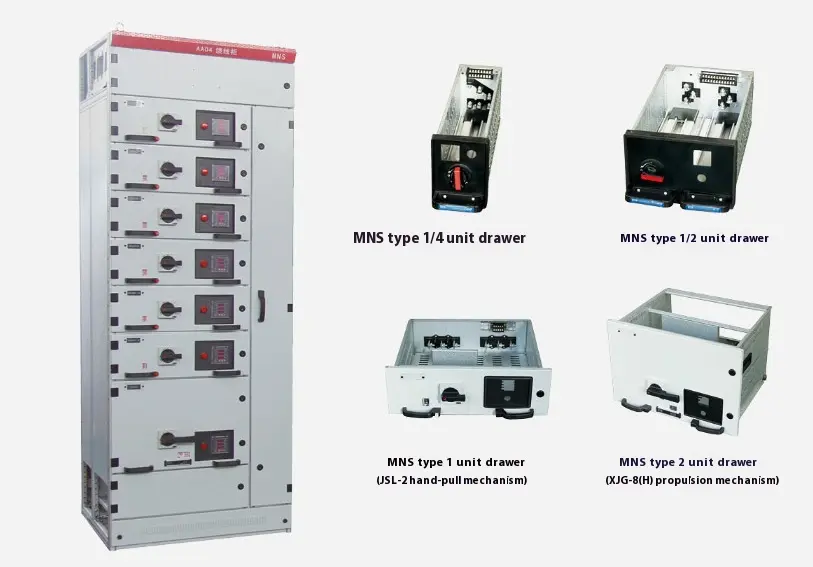

● Суырманың түрі

(1) 8E / 4: 8-ші биіктіктегі кеңістіктегі 4 жәшігін құрастырыңыз.

(2) .8e / 2: 8-ші биіктіктегі кеңістіктегі 2 жәшік бірлігін жинаңыз.

(3) 8E: 8E биіктігі кеңістігінде суырмалы қондырғыны жинаңыз.

(4) 16E: Суырманы 16E биіктігін (400 мм) жинаңыз.

(5) 24е: 22E биіктігі (600 мм) биіктіктегі тартпаны қондырғыңызды жинаңыз. Суырмалық бірліктердің бес түрін шкафта жинауға болады, сонымен қатар аралас жиналыс үшін де қолдануға болады. Төмендегі кестені бір жиналыс үшін шкафта орналастыруға болатын тартпалар бірліктерінің ең көп санын қараңыз.

◆ Суырмалардың электр және механикалық орналасуы

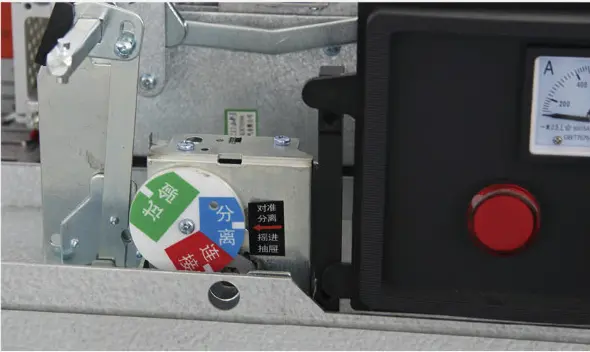

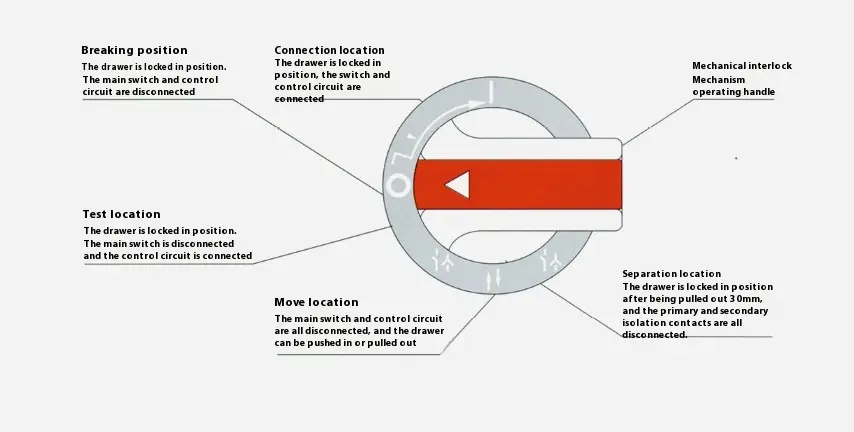

Суырмашылық блогында жұмыс тұтқасы бақыланатын және айқын және нақты жабылған, сынау, сызу және оқшаулау позициялары бар сенімді механикалық орналасуы бар. Жұмыс механизмінің функциясының суретін қараңыз. Қауіпсіздік шараларын күшейту үшін, жұмыс тұтқасынан кейін құлыптарды қосуға болады, ал сол жақта көрсетілгендей, үш құлыпқа дейін қосуға болады. Суырманың құрылғысы орнында болғаннан кейін, ол 4-суреттегі және 5-суретте көрсетілген жұмыс функциясы мен орналасуына сәйкес әрекет етуі керек, әйтпесе құрылымдық бөліктерді оңай зақымдауы керек, сондықтан оны пайдалану кезінде назар аударыңыз.

◆ 8E / 4 және 8e / 2 Коммутатор функциясын басқарыңыз

◆ 8AND 16E, 24E коммутатор функциясын іске қосыңыз

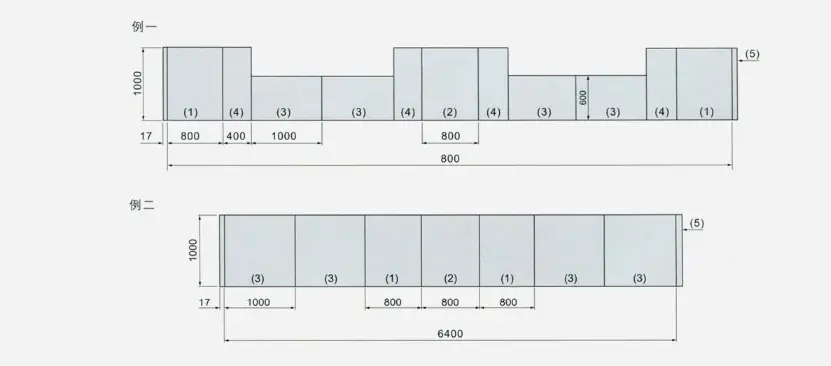

◆ Біріктірілген режимнің схемалық диаграммасы

● Орнату, пайдалану және техникалық қызмет көрсету

1. Құрылғы тағайындалған жерге келгенде, алдымен қораптың аяқталғанын тексеріңіз. Егер құрылғы бірден орнатылмаған болса, оны құрғақ және таза жерде сақтау керек.

2. Құрылғыны қабырғадан алыс орнату ұсынылады немесе оны қабырғаға орнатылуы мүмкін. Орнату қорының жазығы тегіс болуы керек, ал негізі қалталы болаттың көлденең қателігі 1/1000, ал ұзындығының жалпы ауытқуы 3 мм құрайды ..

3. 8.8-сыныптарды және барлық өткізгіш бөлшектерді бұрғылау үшін 8-сыныпты және кернеуді шайғышты пайдалану ұсынылады және ұсынылған қатайтқыш момент төмендегі кестеде көрсетілген:

4. Кабельдің бас қабығы және MCC Scheme аксессуарлары жеткізген екінші реттік тізбек үшін мыс қосқыштарының белгілі бір саны. (Мыс буындарын салқындату үшін бейімделу үшін, көп негізгі ядролы икемді сымдар екінші реттік кабельдерге ұсынылады).

5. Кабельді қосқаннан кейін, шағын жануарлардың шкафқа іліп қою және қысқа тұйықталудың алдын алу үшін құрылғының төменгі жағы жабық болуы керек.

6. Орнатудан немесе күйге келтіргеннен кейін, пайдалануға берер алдында келесі тексерулер мен сынақтар қажет:

▶ Құрылғыға орнатылған электр жабдықтары мен басқару сымдары зауыттық сызбаның талаптарына сәйкес келетін-келмейтінін тексеріңіз.

▶ Әр түрлі коммутаторлардың қолмен жұмыс істеуі икемді, аномалиясыз немесе кептелусіз.

▶ Механикалық жабылу механизмі мен электрлік арматуралық құрылғының әрекеттерінің дұрыс және сенімді екенін тексеріңіз, бұл жүйелік талаптарға сәйкес келуі керек.

▶ Негізгі тізбектің және басқару тізбегінің оқшаулауға төзімділігі көрсетілген талаптарға сәйкес келетіндігін тексеріңіз.

▶ Құрылғыға орнатылған электрлік жабдықтың жақсы байланыста екендігін және электр құралының техникалық талаптарына сәйкес келетіндігін тексеріңіз.

▶ Құрылғы ішінде бөгде заттар бар-жоғын және әртүрлі бөлшектердің бекіту бұрандаларының бос екендігін тексеріңіз.

◆ MCC шығару туралы пайдалану нұсқаулары:

(1) Тартпаның түбінен кейін ғана нұсқаулықтан кейін оны шкафқа шығаруға болады, әйтпесе жәшігі зақымдалады немесе шығарылмайды.

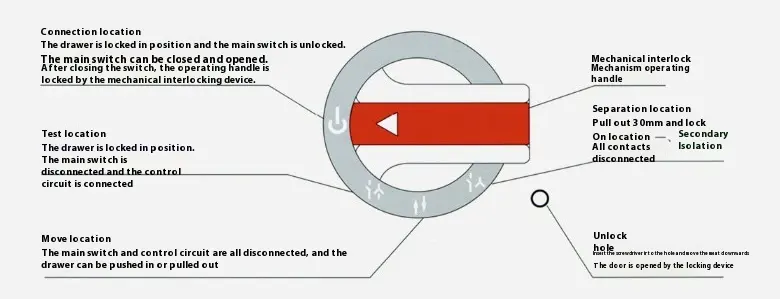

(2) 8e / 4 және 8e / 2e / 2 суырмадағы белгілер мен функциялар үшін 4-суретті қараңыз. «Мен» Суреттегі «O» үзілісінің үзілістерінен «I» жұмыс орнына «I» жұмыс тұтқасынан алдымен «O» -ден «i» -ден бұрылып тұрғанын көрсетеді. Қайтып оралғанда, оны итерудің қажеті жоқ, «Мен» тұтқасын «O» -ке бұраңыз, содан кейін, тұтқаны жібергеннен кейін.

(3) 8E-24E суырмасы панеліндегі таңбалар мен функциялар үшін 5-суретті қараңыз. Тұтқа жұмыс орнына жеткенде, механизм негізгі қосқыштағы механикалық құлыпты шығарады, содан кейін негізгі қосқышты жабуға және ашуға болады. Алайда, негізгі қосқыш жабылған кезде, құлыптау механизмінің дескрипторын пайдалану мүмкін емес. Есіктің астындағы кішкентай пластикалық қақпақ бар, ол төменгі оң жақ бұрышта есіктің құлыптан босату механизмі болып табылады. Жұмыс процесі келесідей: егер сіз есікті ашқан кезде, егер сіз есікті ашқыңыз келсе, алдымен кішкене қақпақты тартыңыз, содан кейін бұрауышты тесікке салыңыз және есікті ашыңыз. Есікті ашқаннан кейін кішкене пластик қақпақты жабыңыз, әйтпесе бастапқы қорғаныс деңгейі жойылады.

● Құрылғыларды тасымалдау және сақтау

▶ Құрылғыға берілмейді және қатты дірілдеуге тыйым салынады.

▶ Тасымалдау бұрыш тақтасын құрылғыны орамадан шығарған кезде пайдалану керек, ал екі болат сымдар мен арқанның бұрышы ≤1200 болуы керек. Егер жүк машинасы, ролик немесе крубек қолданылса, оны тікелей құрылғының астында жүргізуге рұқсат етілмейді.

▶ Егер құрылғы орнында орнатылған кезде, егер сіз позицияны қысқа қашықтыққа жылжытқыңыз келсе, шассидің төрт бұрышында оны алдын ала аласыз.

▶ Электр бұйымдары мен бөлшектер құрылғыда бөлшектеуге тыйым салынады.

▶ Жаңбыр жауып, ылғалдандыруға жол беріліп, қоршаған орта температурасы осы үлгінің тиісті ережелеріне сәйкес болуы керек.

● өнімдердің толықтығы

MNS типіндегі төмен вольтты қуат тарату шкафы буып-түю тізімімен, өнімнің сертификаты, өнімнің нұсқаулығы және қажетті сызбалармен бекітілген, ал қолдау тізімі бойынша есік кілті және қосалқы бөлшектер бекітілген.
