Төмен кернеудің толық жиынтығы

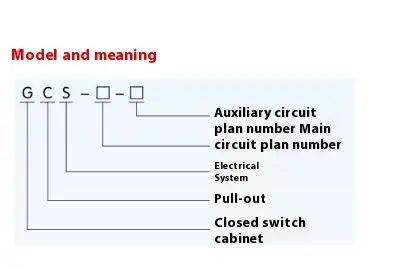

● Модельдік мағынасы

● Негізгі параметрлер

● Негізгі құрылым

▶ GCS типінің негізгі кадры Төмен кернеудің негізгі кадры 8MF типті ашық бөлшекті қабылдайды, ал аудан болатының екі жағы, ал нүктенің екі жағы сәйкесінше 20 мм және 100 мм және ①9.2MM және ①9.2MM орнатылады, сондықтан ішкі орнату икемді және ыңғайлы.

▶ Негізгі кадр екі құрастыру нысанында жасалған, атап айтқанда, толығымен жиналған құрылымда және ішінара дәнекерленген құрылымда және ішінара дәнекерленген құрылымда (бүйір жақтауы және кадрлар).

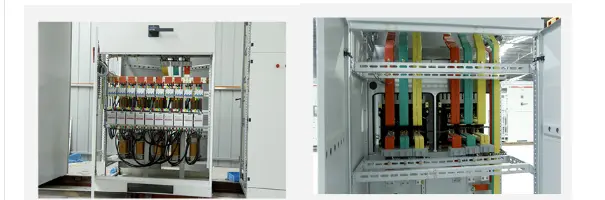

▶ Құрылғының әр функционалды бөлмесі бір-бірінен оқшауланған, ал бөлімдері функционалды бөлме, автобус бөлмесі және кабель бөлмесіне бөлінеді. Әр камераның функциялары салыстырмалы түрде тәуелсіз.

▶ Көлденең негізгі автобус шкафтың артында орналасады, бұл құрылғының негізгі тізбегін жасаудың негізгі шарасы болып табылады, бұл құрылғының негізгі тізбегін қысқа тұйықталудың беріктігі жоғары.

▶ Кабель бөлімінің дизайны кабельдерге жоғары және төмен болуға ыңғайлы етеді.

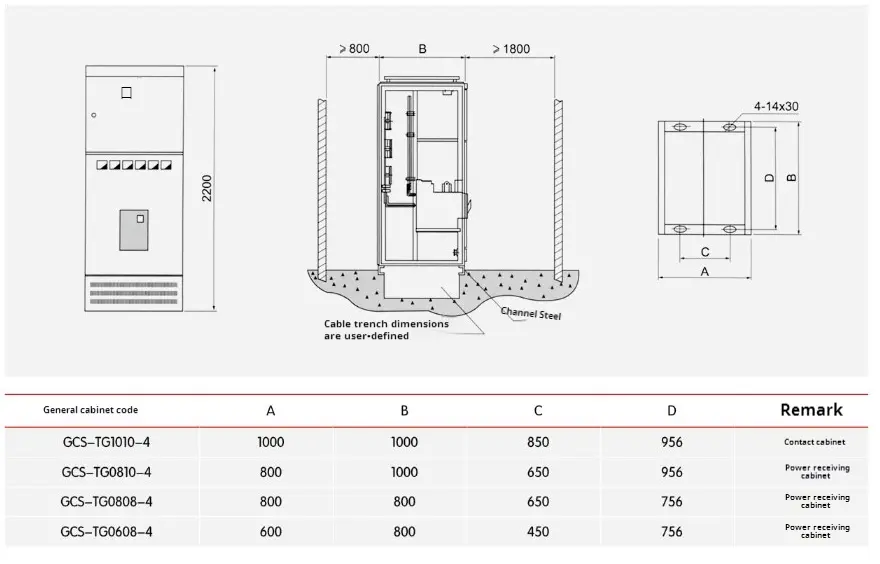

▶ Құрылғының жалпы шкафының мөлшері (төмендегі кестені қараңыз):

● GCS типінің төмен кернеуін орнату және пайдалану

◆ Өнімдер алғаннан кейін алған жерден кейін, олар алдымен орауыштың сақталмайтынын тексеруі керек. Егер проблемалар табылса, олар келісімшарттың тиісті бөлімдеріне іскери жазбалар жасауға, бір-бір себептерді талдауға, бір-бір себептерді талдауға, виза жасауға және салдардан айырылуына дереу хабарлауы керек. Дереу орнатылмаған өнімдер үшін оларды тиісті жерге қою керек және қалыпты пайдалану шарттары мен электр жабдықтарына уақытша сақтау ережелеріне сәйкес дұрыс сақталуы керек. 1. Өнім орнату схемалық диаграммасына сәйкес орнатылады (тіркелген суретті қараңыз). Бекіткішті бекіту әдісі қабылданған кезде іргетас каналдары мен болат және болттар қолданушы ұсынады. Негізгі автобус қосылған кезде, егер беті тасымалдау, сақтау және басқа себептер бойынша біркелкі болмаса, ол қосылып, бекіту алдында теңестіру керек.

◆ Құрылғылар бөлек немесе бағандарда орнатылған кезде, олардың тік болуы шкаф бетінің біркелкі еместігі және шкафтар арасындағы алшақтықтардың ауытқуы төмендегі кестеде талаптарға сәйкес келуі керек.

◆ Тексеру және тексеру GCS типіндегі төмен кернеуді аяқтағаннан кейін

Орнату және пайдалануға берер алдында

(1) Кабинеттің үстіңгі бояуы немесе басқа жабынның (мысалы, пластикалық бүріккіш) зақымдалғанын және шкафтың құрғақ және таза екенін тексеріңіз.

(2) Электрлік бөлшектердің жұмыс механизмі икемді ме, жоқ па, ешқандай кептелу немесе шамадан тыс пайдалану болуы керек.

(3) Негізгі электр құрылғыларының негізгі және қосалқы байланыстарының қосылмауы сенімді және дәл.

(4) Суырмалар немесе сурет салу механизмі икемді және жеңіл, кептелу және соқтығысусыз болуы керек.

(5) Суырманың жылжымалы және статикалық байланыстарының ортаңғы және статикалық байланыстарының сызықтары дәйекті болуы керек, ал контактілер тығыз байланыста болуы керек. Кірістірудің негізгі және қосалқы байланыстарының тереңдігі талаптарға сәйкес келуі керек. Механикалық жабылу немесе электрлік: жауап әрекеті дұрыс, ал құлыптау немесе босату сенімді болуы керек.

(6) бірдей мөлшердегі жәшіктер кептелусіз және соқтығысусыз икемді түрде ауыстырылады.

(7) Суырмалар мен шкаф арасындағы жерге тұйықтасу тығыз байланыста болуы керек. Суырманы итерілген кезде, суырманың жерге тұйықталу байланысына негізгі контактінің алдында байланысады және оны шығарған кезде, негізгі контактен кейін жерге қосу контактісі ажыратылады.

(8) Құралды калибрлеу, трансформатордың түрлендіру коэффициенті және полярлығы дұрыс болуы керек.

(9) Сақтандырғыштың негізгі сипаттамасы инженерлік дизайн талаптарына сәйкес келуі керек.

(10) Рейтинг және қорғауды белгілеу дұрыс және сенімді болуы керек.

(11) Оқшаулауға төзімділік мәнін 1 мω-ден кем өлшеу үшін 1000V MEGOHMETER қолданыңыз.

(12) Әрбір шикізді қосу жақсы, ал оқшаулау тіректерін, қондырғылар мен басқа керек-жарақтарды орнатуы және сенімді болуы керек.

◆ GCS түріндегі сақтық шараларын төмен кернеудің сақтық көшірмесін жасаңыз

▶ Құрылғы - бұл қабырғаға орнатылмаған, алдыңғы жағынан да, екі жағынан да сақталған төмен кернеу жиынтығы. Тек білікті мамандар тек техникалық қызмет көрсету каналын және шкафтың есігін пайдалануға, инспекцияға және техникалық қызметке кіре алады немесе аша алады.

▶ Әуе коммутаторы және қалыптандырылған сөндіргіштер бірнеше рет бөлініп, жабық, әсіресе қысқа тұйықталудан және жабылудан кейін, бұл жергілікті контакті күйзелістерді және көміртекті заттарды шығарады, бұл байланысқа төзімділікті арттырады. Сондықтан, оларды ажыратқыштың нұсқаулығын сақтау және жөндеу жұмыстары керек.

▶ Орнату және техникалық қызмет көрсету Кейіннен кейін құрылғыны дұрыс жұмыс істеуді және кеңеюге жол бермеу үшін бөлімдер мен функционалды бірліктер арасындағы оқшаулау қатаң тексерілуі керек.

● Өнім пакеті

Өндіруші келесі құжаттар мен аксессуарларды қамтамасыз етуі керек:

▶ Құрылғылар тізімі

▶ өнім сертификаты

▶ Қолдану жөніндегі нұсқаулық

▶ Зауыт сынақ есебі

▶ Тиісті электрлік сызбалар

▶ Есіктің кілттері, жұмыс тұтқалары және қосалқы бөлшектер.

▶ Негізгі компоненттерді орнату нұсқаулары

● нұсқауларға тапсырыс беру

GCS типіндегі Тапсырыс келісімшартында төмен кернеу жиынтығы келесі мазмұнды қамтиды:

▶ Өнімнің толық моделіне негізгі схема нөмірі және қосалқы тізбек схемасы бар.

▶ негізгі схемалар жүйесінің үйлесімділігі диаграммасы

▶ қосалқы тізбектің электрлік схемалық диаграммасы

▶ Кабинеттегі компоненттер тізімі

▶ кернеу, ток және уақыт сияқты параметрлерді орнату.

▶ өнімді қалыпты пайдаланумен сәйкес келмейтін басқа арнайы кестелер.
