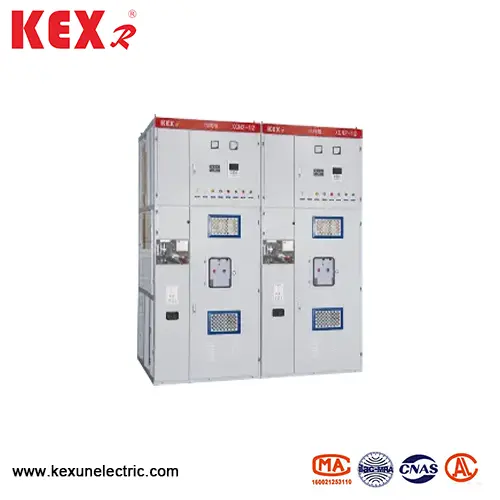

Қораптың түрі Бекітілген металл жабық таратқыш
Kexun - қуатты электр жеткізу және трансформация жабдық өндірушісі және оның XGN2-12 түрінің түрі, ал XGN2-12 түрінің түрі, бекітілген металл жабық қосалқы қосалқы қондырғылар, 3-10 кВ бір автобуста және айналма жолмен бір автобусты қабылдау және тарату үшін жоғары вольтты жабдық жиынтығы ретінде қолданылады. Өнімнің барлық индекстері GB 3906 «3-35 кВ металл бекітілген қосқыш», IEC298 техникалық стандарты және «бесеуінің алдын-алу» талаптарына сәйкес келеді.

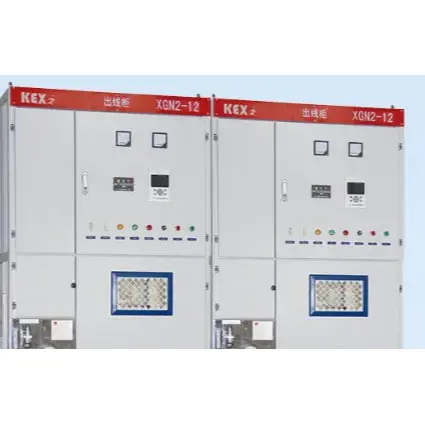

Модель: XGN2-12
Бренд: KEXEXR
Модель: XGN2-12
Бренд: KEXEXR
● Шартты пайдалану
▶ XGN2-12 түріндегі қоршаған орта температурасы Бекітілген металл жабық қосалқы ауыстырғыштар болуы керек
-25 ~ 40 ℃ (жабық)
▶ биіктік: 1000м-ден төмен
▶ Тәуліктік орташа салыстырмалы ылғалдылық 95% -дан аспайды, ал орташа орташа салыстырмалы ылғалдылық 90% -дан аспайды
▶ жер сілкінісі 8 баллдық мөлшерден аспауы керек
▶ XGN2-12 түрінің түрі Бекітілген металл жабық қосалқы қосалқы өрт сөндіру, жарылыс, салмақты ластану, химиялық коррозия және зорлық-зомбылық жоқ жерде орнатылады.
● техникалық параметр
|
Нөмір |
Зат |
Бірлік |
Мәліметтер |
|
1 |
Номиналды кернеу |
Кв |
3,6,10 |
|
2 |
Макс жұмысының жұмыс кернеуі |
Кв |
3.5,8.9,11.5 |
|
3 |
Номиналды ток |
A |
5 ~ 3000 |
|
4 |
Бұрыштық ток |
Та |
16,20,31.5,40 |
|
5 |
Бағаланған қысқа тұйықталған жабылатын ток |
Та |
40,50,80,100 |
|
6 |
Қысқа тұйықталған динамикалық тұрақты ток |
Та |
40,50,80,100 |
|
7 |
Жаңартылған жылу тұрақты ток |
Та |
16,20,31.5,40 |
|
8 |
Жылулы жылу тұрақты уақыт |
S |
4 |
|
9 |
IP дәрежесі |
|
IP2x |
|
10 |
Автобус жүйесі |
|
Бір автобус немесе айналма жолмен |
|
11 |
Жұмыс әдісі |
|
Электромагниттік немесе көктемгі энергияны сақтау түрі |
|
12 |
Өлшемдер (ені * тереңдігі * биіктігі) |
мм |
1100 * 1200 * 2650 (1000А төмен) |
|
13 |
Салмақ |
Кг |
1000 |
◆ Қате құрылғы
«Бес профилактика» функциясы - ажыратқыштың ажыратылған және қателіктермен жабылуына жол бермеу; Изоляциялық коммутатордың дұрыс емес ыңғайлылығына және бұрмалануына жол бермеу; Жерге қосу қосқышының зарядталған кезде жабылуын болдырмаңыз; Жерге қосу қосқышының жабық болған кезде қосылмаңыз; Зарядталған интервалға қателеспеңіз.
Бұл xgn2-12 түріндегі қорап түрі Бекітілген металл жабық таратқыш Міндетті механикалық құлыптау режимін қабылдайды, ал құлыптау құрылғысы қолдау, толық құрылымдық, қарапайым функциялар, қарапайым құрылым, қарапайым және ыңғайлы жұмыс істейді, осылайша «бес сақтық шаралары» болып табылады.
▶ Басқару қосқышы (кВт ауыстырғыш) Қызыл және жасыл флоппен ажыратқыштың ажыратқышының бөлінуіне жол бермеу үшін, қызыл және жасыл флоп қолданылады.
▶ Ажыратқыш сөресінен кейін ғана сынғаннан кейін ғана кішкене тұтқаны «жұмыс» позициясынан шығарып, «сыну және құлыптау» позициясына бұрыла алады; Оқшаулау қосқышын ашу және жабу; 7 жүктемені ажыратуды болдырмаңыз және жабыңыз. Құлыптау және құлыптауға қарсы реверсиге қатысты, яғни «сыну құлыптау» позициясында, тек жоғарғы және төменгі ажыратқыштарды қосу және өшіруге болады, бірақ ажыратқышты қосу және өшіру мүмкін емес, осылайша ажыратқышты өшірмейді
▶ Ажыратқыш сөндіргіш пен жоғарғы және төменгі ажыратқыштар жабық күйде болған кезде, ал кішкене тұтқа «жұмыс» күйінде, ал алдыңғы және артқы шкафтың есіктерінде, ал алдыңғы және артқы шкафтың есіктері, олардың тірі аралыққа кіруі мүмкін емес
▶ Жоғарғы және төменгі ажыратқыштар ашылмаған кезде, жерге қосу қосқышын жабу мүмкін емес, ал кішкене тұтқаны «Техникалық қызмет көрсету» позициясына «техникалық қызмет көрсету» позициясына бұрылмайды, бұл жерге қосу сымына дейін электр қуатымен іліп қоюға болмайды
▶ Егер жерге қосу қосқышы ашылмаған болса, жоғарғы және төменгі ажыратқыштар жабылмайды, бұл жерге қосу сымын жоғарғы және төменгі ажыратқыштардың жабылуына жол бермейді.

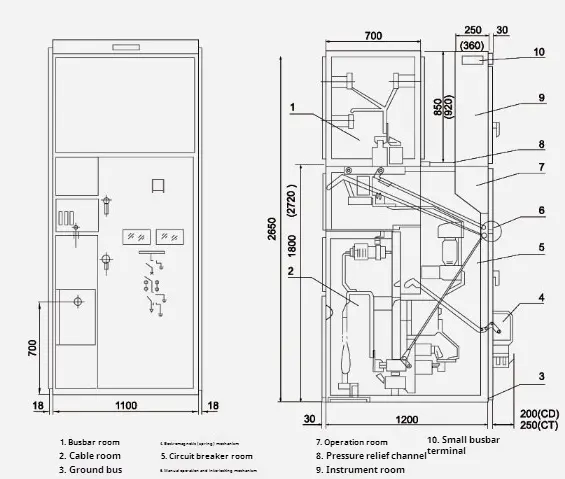

● xgn □ -12 / 07d құрылымы

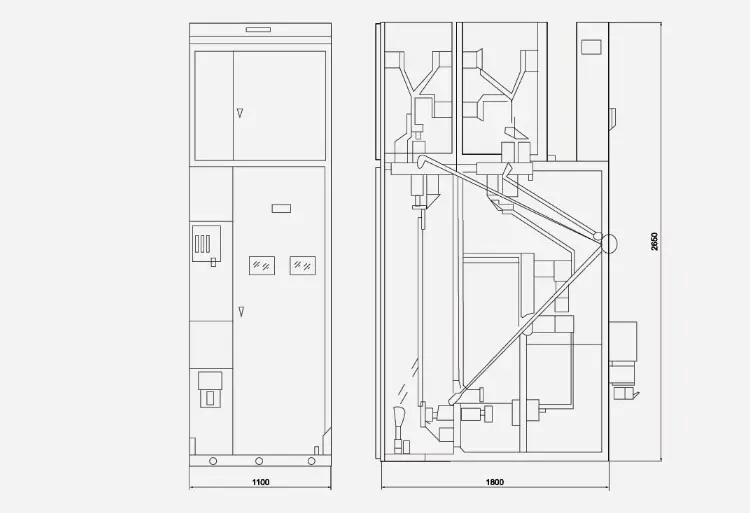

● xgn □ -12 (айналма кабельдің шығысы) құрылымдау сызбасы

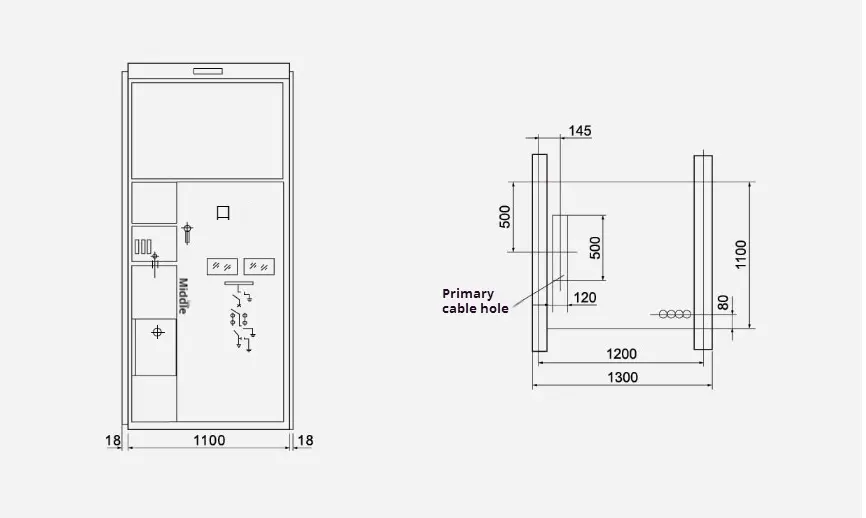

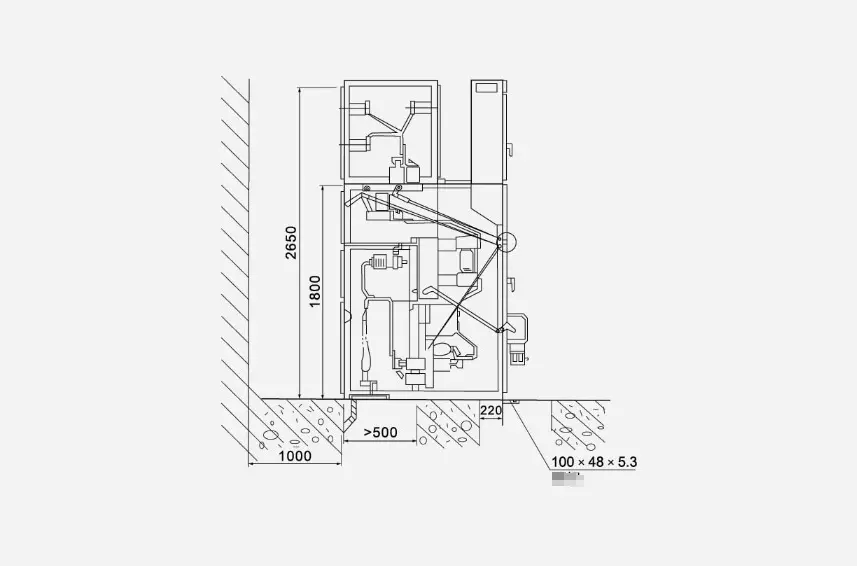

● Жалпы өлшемді орнату ұтыс ойыны
