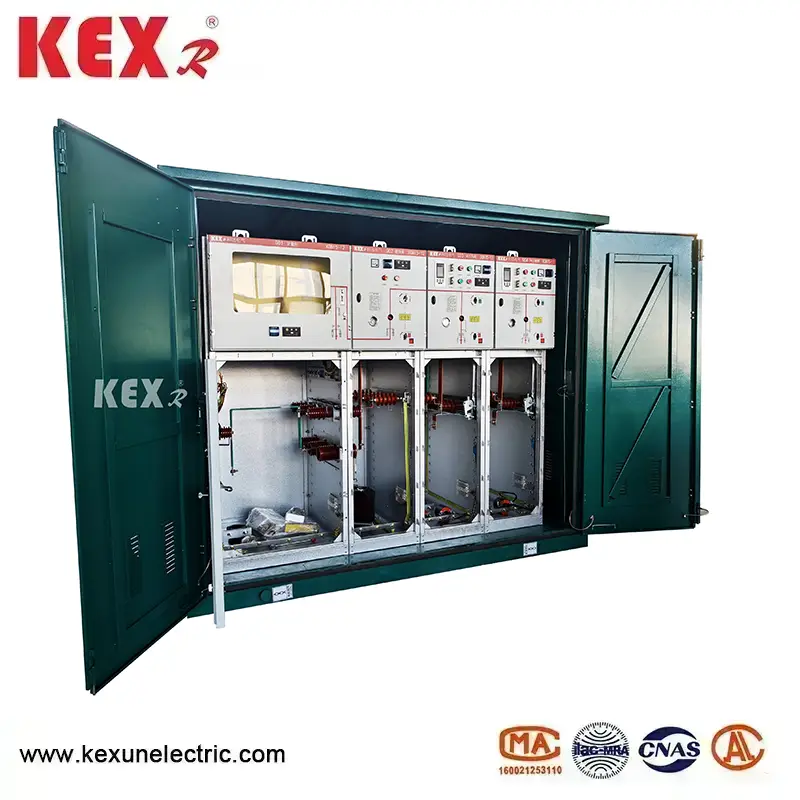

SF6 сақиналы негізгі құрылғы шкафы

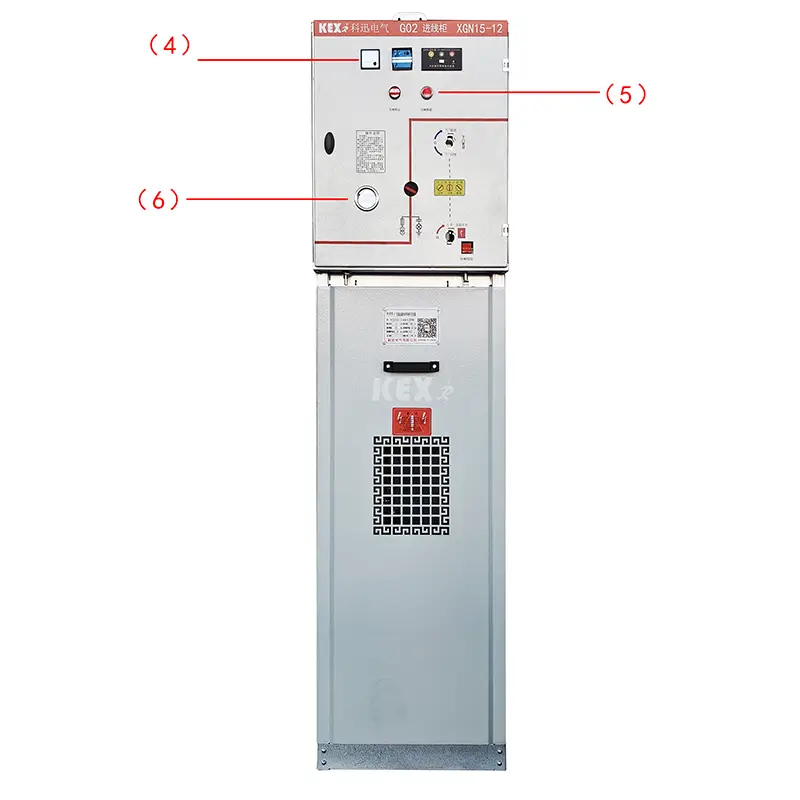

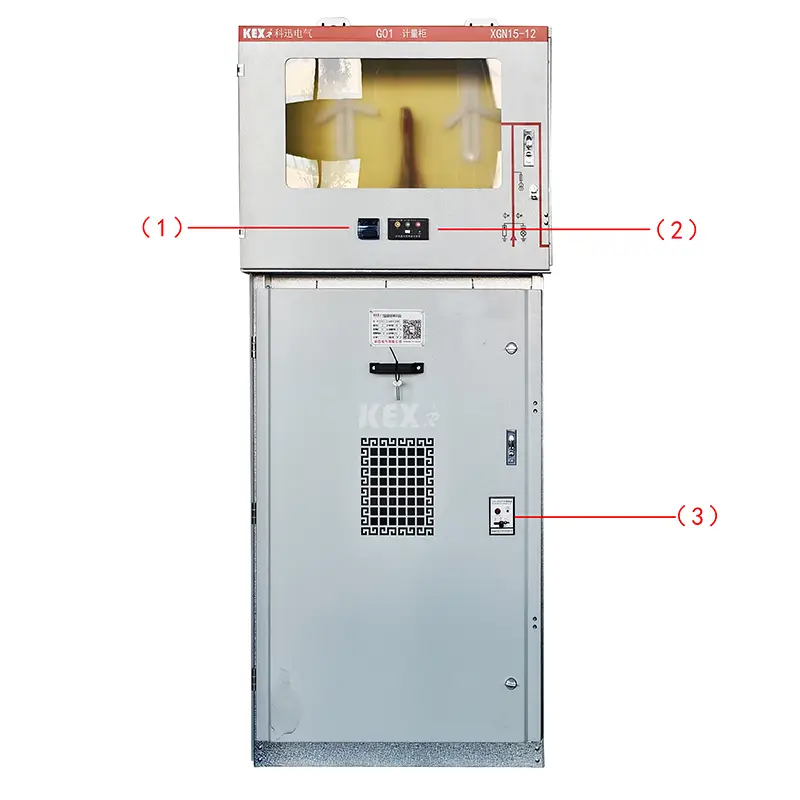

●Компоненттер

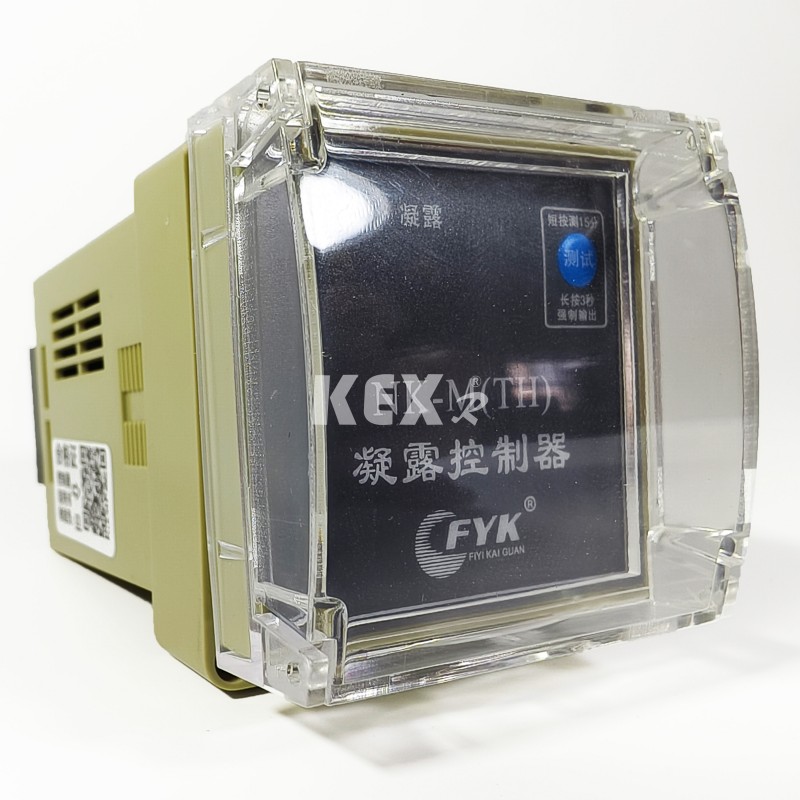

1. .Конденсация реттегіші

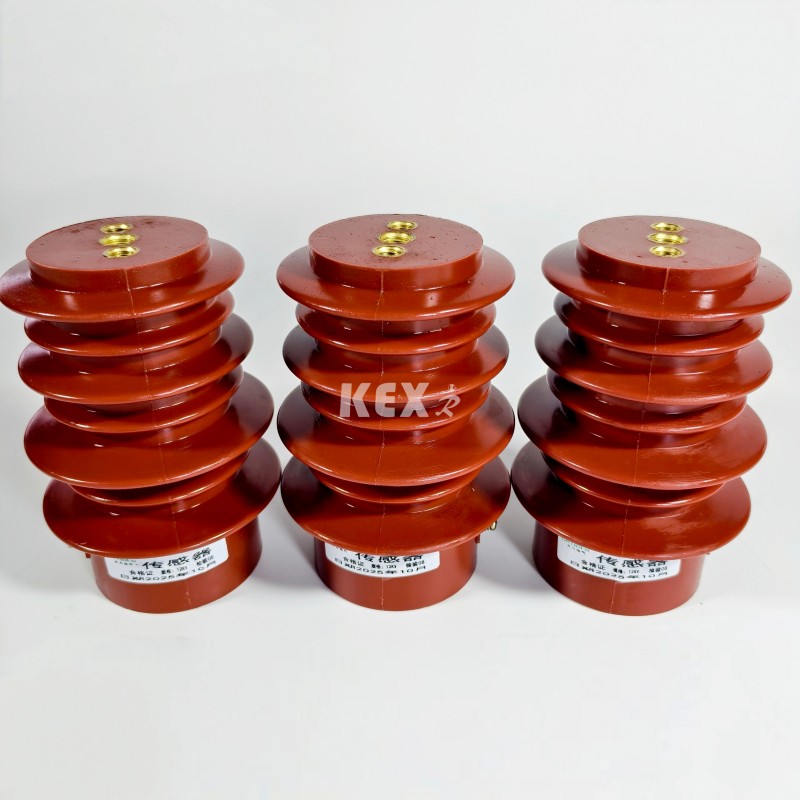

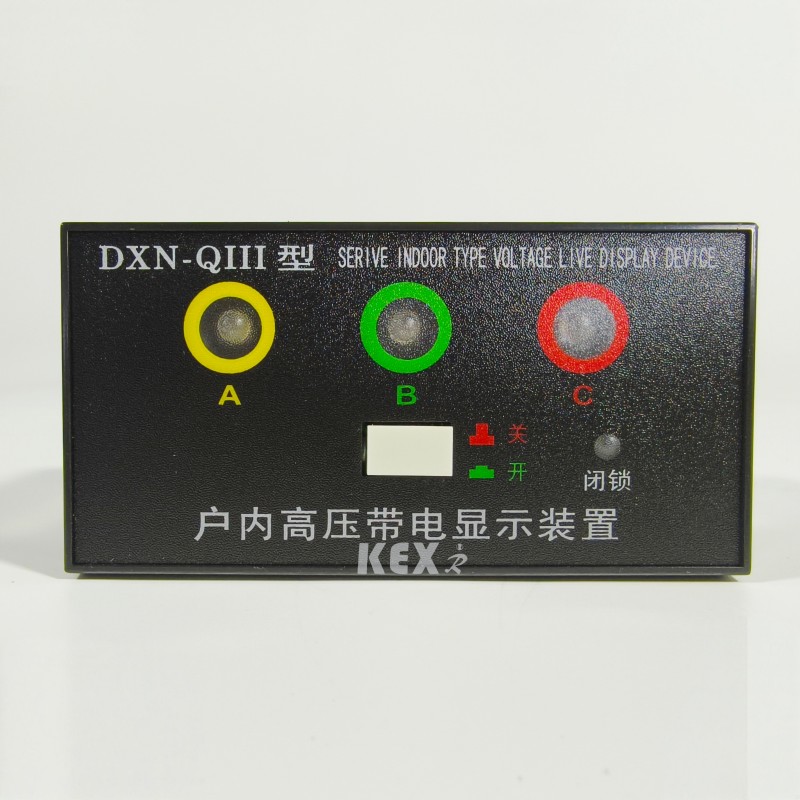

2.Зарядталған дисплей

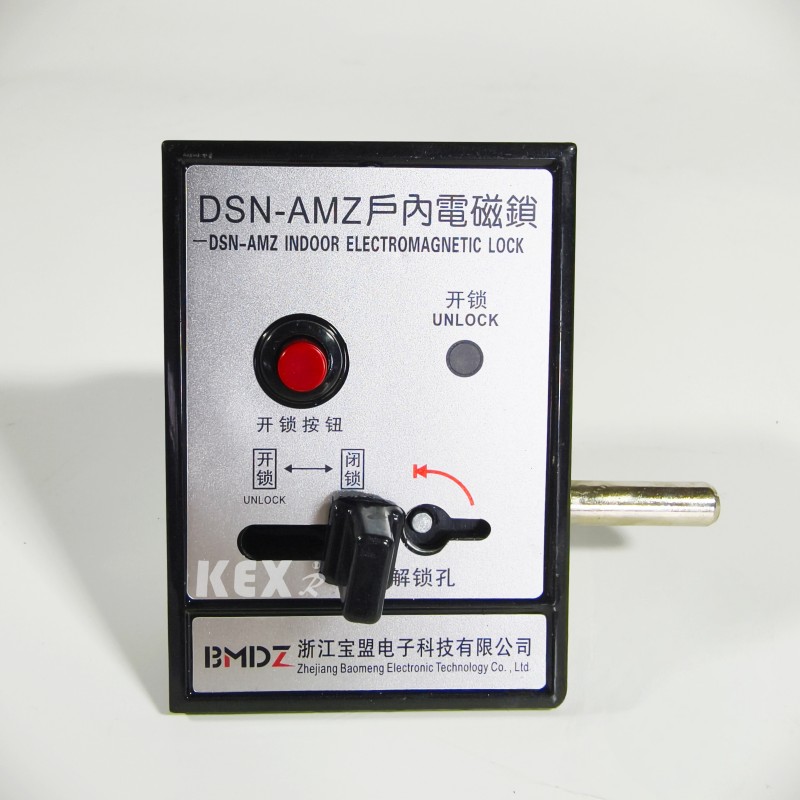

3. Ішкі электромагниттік құлып

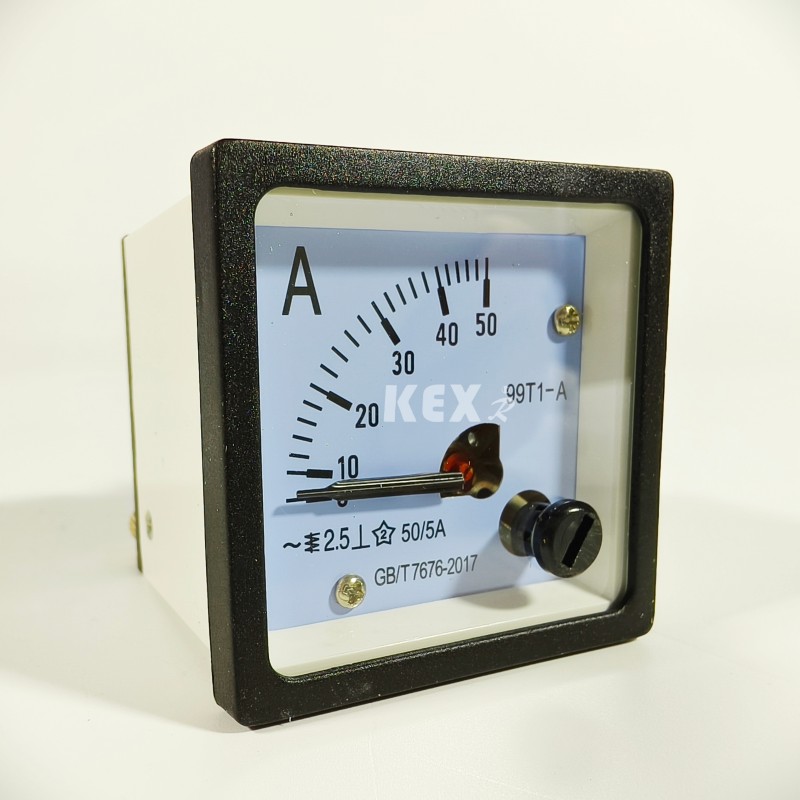

4. Амперметр

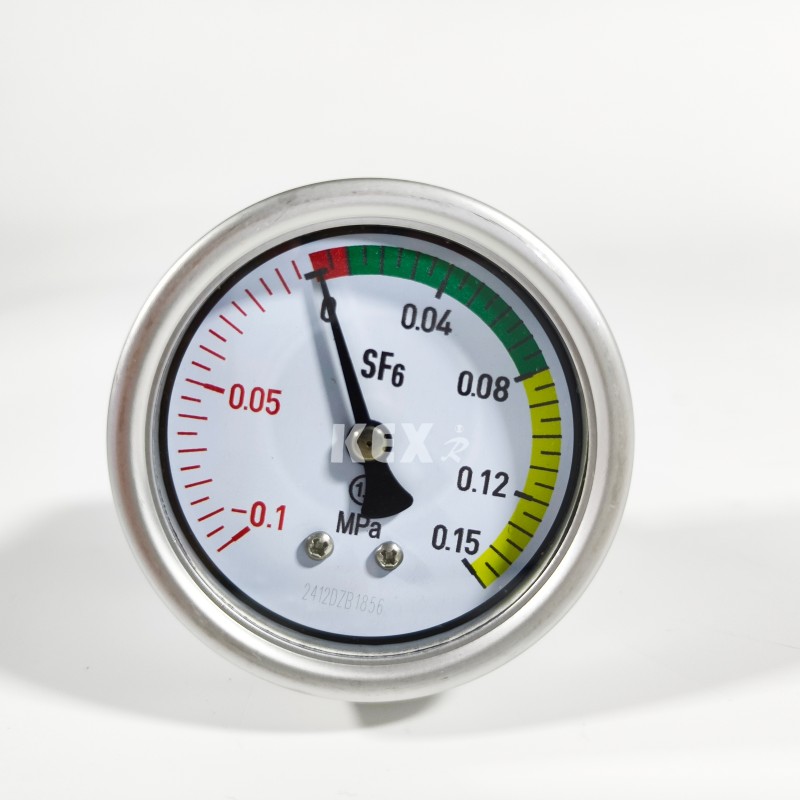

6. Барометр

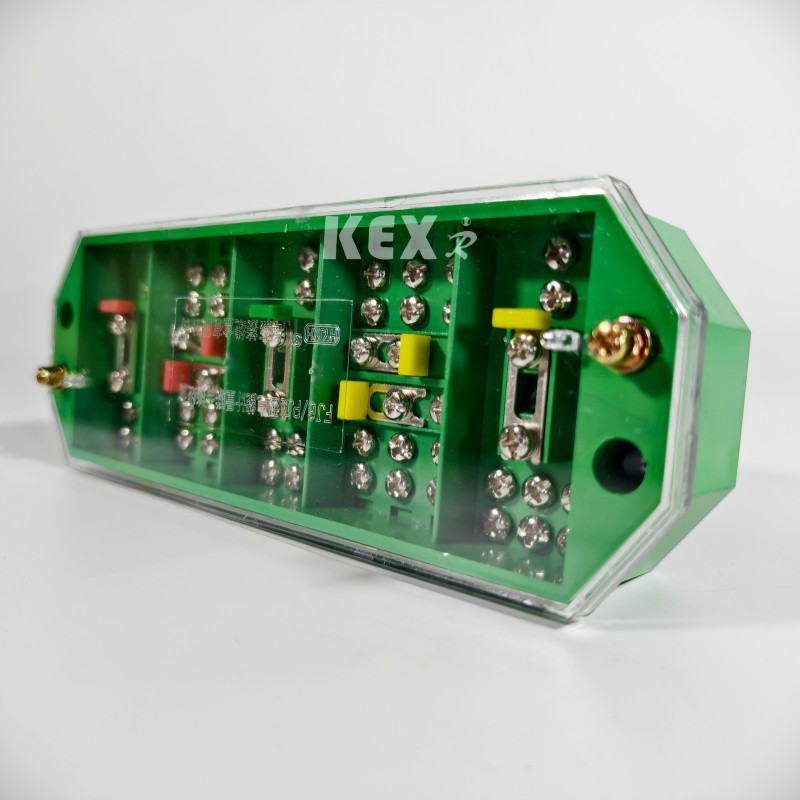

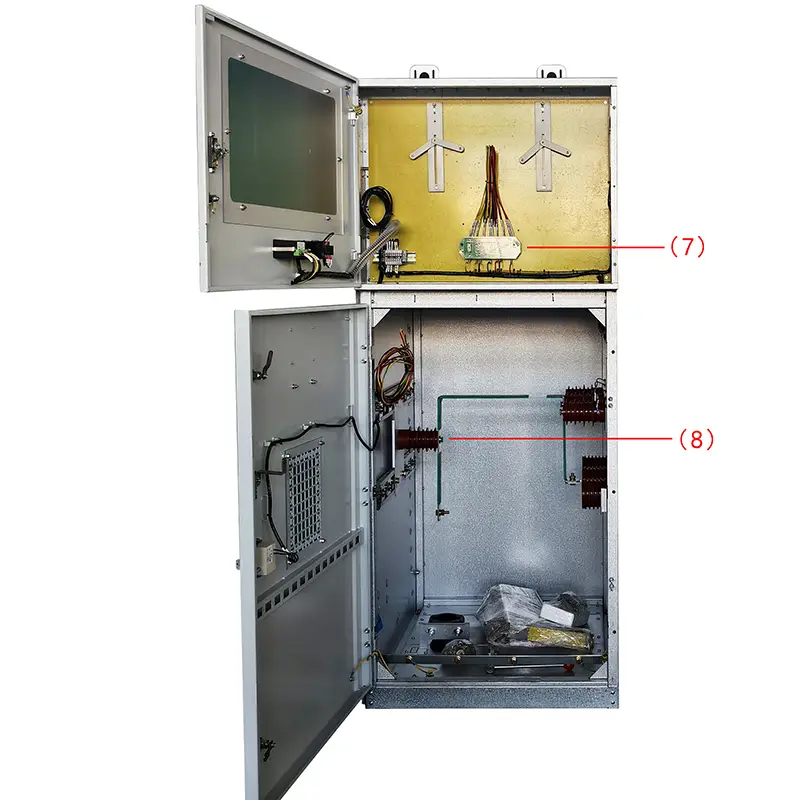

7. 3-фазалық сымды электр қосқышы

8. Таратқыш

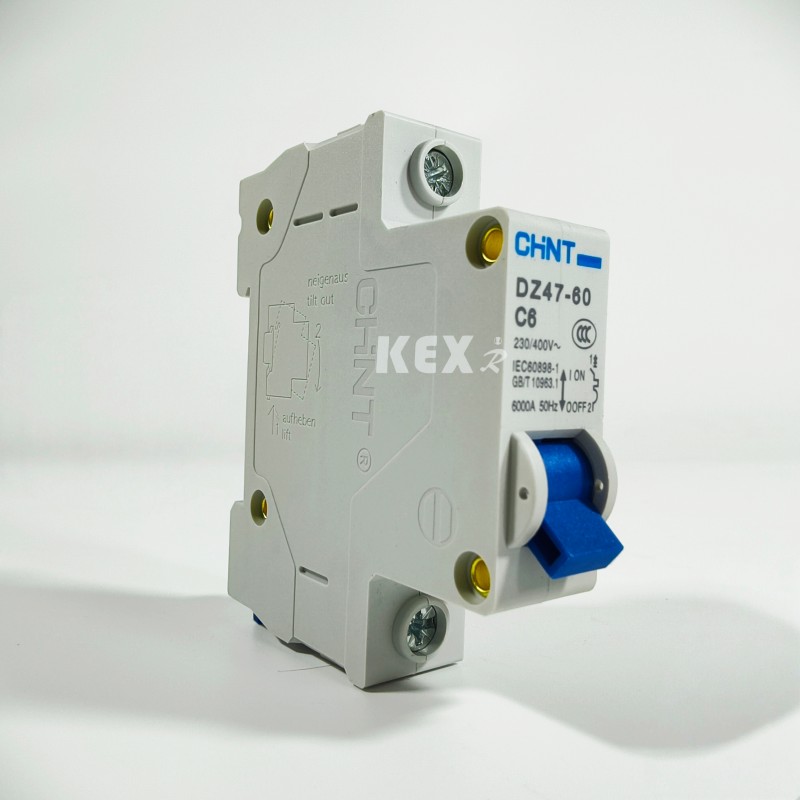

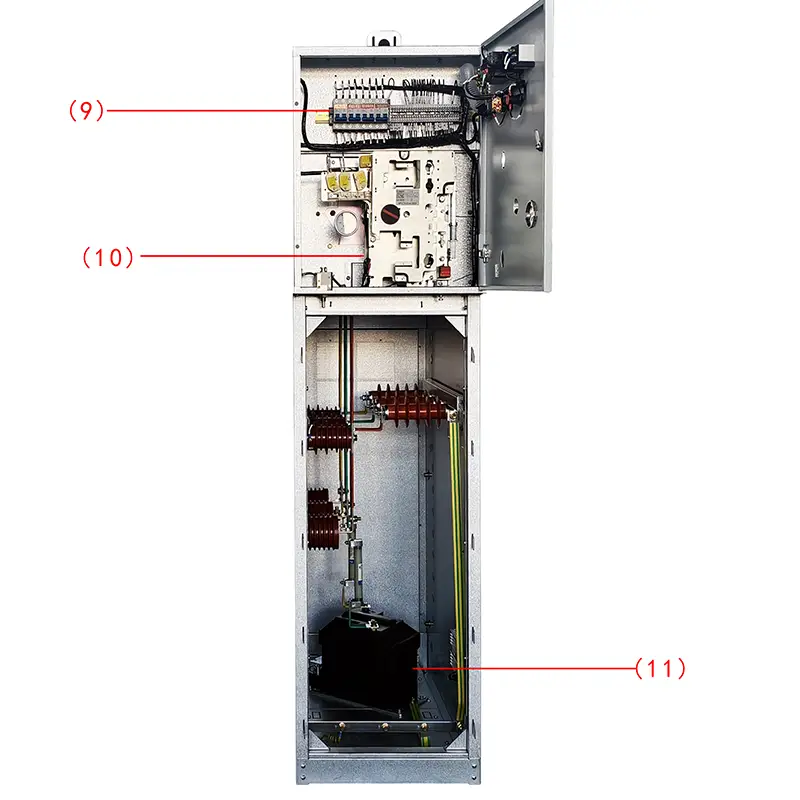

9. Mcb

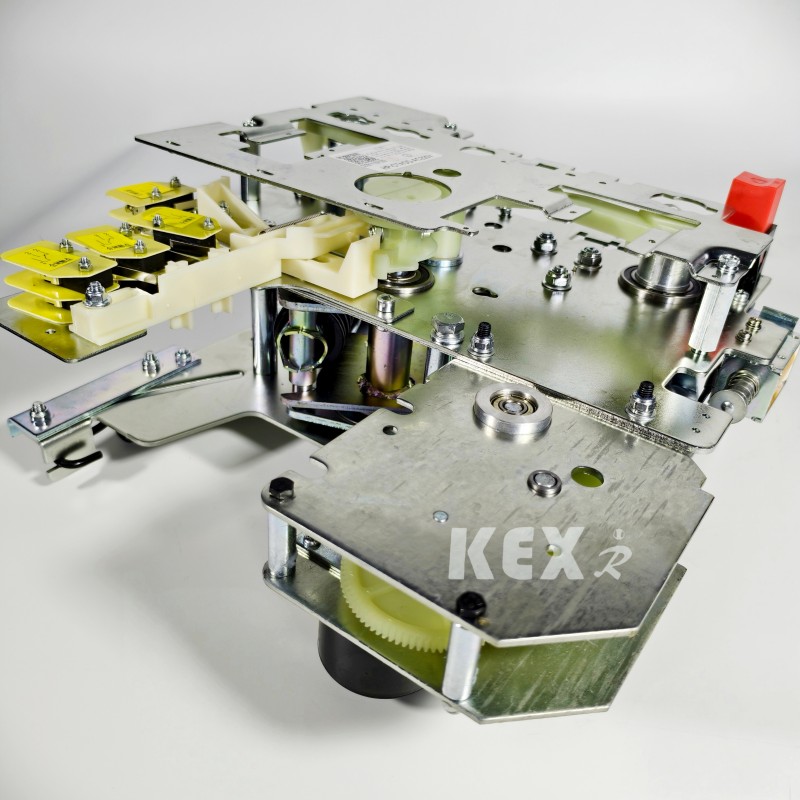

10. Жұмыс механизмі

11.VT

● Шарттарды пайдалану

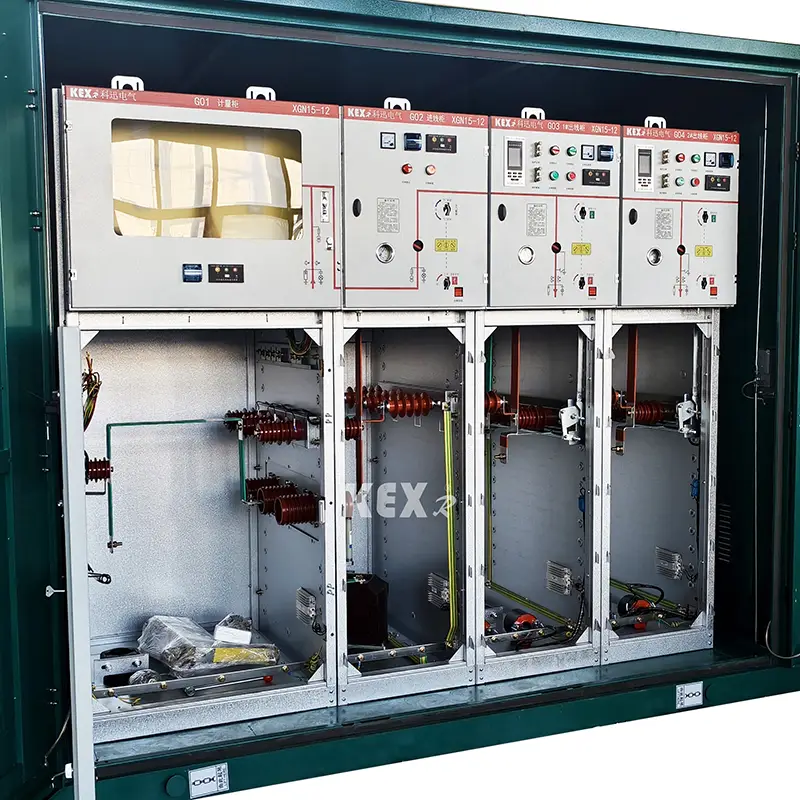

XGN15-12 типті модульдік SF6 сақиналы негізгі блок шкафы - бұл негізгі қосқыш және бүкіл шкафтың ауа оқшаулауы ретінде күкіртті гексафторидті қосқышы бар ықшам және кеңейтілетін металл қоршау құрылғысының жаңа буыны. Ол қарапайым құрылым, икемді жұмыс, сенімді блоктау және ыңғайлы орнату сипаттамаларына ие және әртүрлі қолданбалар мен әртүрлі пайдаланушы талаптары үшін қанағаттанарлық техникалық шешімдерді ұсына алады. Ол сезімтал технологияны және соңғы қорғаныс релесін, сонымен қатар нарықтың өзгермелі қажеттіліктерін толығымен қанағаттандыра алатын озық техникалық өнімділікті және жеңіл және икемді құрастыру схемасын қабылдайды.

XGN15-12 SF6 сақиналы негізгі құрылғы шкафының негізгі қосқыштары сәйкесінше FLN36 және FLN48, SF6 жүктеме қосқыштары және ABB түпнұсқа SFG, ал ABB түпнұсқалық VD4/S, HD4/S автоматты ажыратқыштары мен VS1 автоматты ажыратқыштары да пайдаланушылардың қажеттіліктеріне сәйкес жабдықталуы мүмкін.

● Жұмыс ортасы

◆ Биіктік≤1000м

◆Қоршаған орта температурасы -25~40℃

◆Орташа тәуліктік салыстырмалы ылғалдылық 95% аспайды; Орташа айлық салыстырмалы ылғалдылық 90%-дан аспайды;

◆ Сейсмикалық қуаты: 8 градус;

◆ Күшті діріл мен соққы жоқ, сондай-ақ өрт, химиялық коррозия және жарылыс қаупі бар орындар.

● Стандарттар

XGN15-12 модульдік SF6 сақиналы негізгі блок шкафы төмендегі стандарттарға сәйкес келеді

IEC298 ·IEC265 ·IECL29 ·IEC694 ·IEC420 ·IEC56 ·IEC529 ·IEC932 ·GB3804 ·GB3906 ·GB11022

●XGN15-12 типті модульдік SF6 сақиналы негізгі блок шкафының техникалық параметрлер кестесі

● XGN15-12 типті модульдік SF6 сақиналы негізгі блок шкафының құрылымы

◆Шина бөлмесі: жүктеме қосқышы

Коммутатор бөлмесінде үш станциялық жүктеме қосқышы орнатылған. Жүктеме қосқышының қабығы эпоксидті шайырдан жасалған және күкірт гексафторидімен толтырылған (SF6 ) Газ оқшаулағыш орта болып табылады және S6F тұтынушының талаптарына сәйкес коммутатор бөлмесінде орнатылуы мүмкін. Газ тығыздығын өлшегіш немесе дабыл контактісі бар газ тығыздығын өлшегіш.

◆Кабель бөлмесі: жұмыс механизмі, блоктау механизмі және төмен кернеуді басқару бөлмесі.

Жүктеме ауыстырып-қосқыш шкафында кабельдік бөлме бар, ол негізінен кабельді қосу үшін пайдаланылады, осылайша бір ядролы немесе үш ядролы кабельдерді қарапайым экрандалмаған кабель бастарымен қосуға болады, сонымен бірге найзағай сөндіргіш, ток трансформаторы, төменгі жерге қосқыш және басқа элементтер кең кеңістікте орнатылуы мүмкін. Стандартты дизайнға сәйкес шкафтың есігінде бақылау терезесі және қауіпсіздік блокировкасы бар, ал кабельдік бөлменің төменгі тақтасы герметикалық қақпақпен және сәйкес өлшемдегі тірек жақтауы бар кабель қысқышымен жабдықталған. Кабельді орнатуды жеңілдету үшін кабель бөлмесінің астыңғы тақтасы мен алдыңғы есік жақтауын алуға болады.

◆ Илеу механизмі, блоктау механизмі және төмен қысымды басқару бөлмесі

Құлыптауы бар төмен вольтты камера бір уақытта басқару панелінің рөлін атқарады. Төмен вольтты камера позиция индикаторы, механикалық блоктау және құрылғысы бар серіппелі жұмыс механизмімен жабдықталған, сондай-ақ қосалқы контактілермен, өшіру катушкаларымен, апаттық өшіру механизмімен, сыйымдылық кернеуінің дисплейімен, кілтті құлыппен және электрлік жұмыс құрылғысымен жабдықталуы мүмкін. Сонымен қатар, төмен вольтты камерадағы кеңістікті басқару тізбегі, өлшеу құралы және қорғаныс релесі де жабдықталуы мүмкін. Ені 750 мм шкафта екі бірдей төмен вольтты камера бар, оларды қосымша керек-жарақтармен жабдықтауға болады. Бүкіл XGN15 коммутатор шкафын екі бөлікке бөлуге болады, шкафтың жоғарғы бөлігінде автобус бөлмесі, жүк ауыстырғышы, жұмыс механизмі және төменгі кабельдік бөлмеден бөлінген төмен вольтты бөлме кіреді. Сондықтан, жоғарғы блокта орнатылған жабдықты қауіпсіз және ыңғайлы түрде күрделі жөндеуге және реформалауға болады, ал жоғарғы блокты толығымен ауыстыруға болады.

◆ Шина бөлмесі

Шина бөлмесі шкафтың жоғарғы бөлігінде орналасқан. Автобус бөлмесінде негізгі автобустар бір-бірімен қосылып, тарату құрылғыларының барлық қатары арқылы өтеді.

● XGN15-12 типті модульдік SF6 сақиналы негізгі құрылғы шкафының негізгі компоненттері

▶FLN36 типті SF6 жүктеме қосқышы компания үшін шетелдік технологияны енгізу арқылы әзірленген және шығарылған және отандық электр жүйесінің талаптарына сәйкес, оның үш жұмыс күйі бар: жабу, ашу және жерге қосу

▶Жүктеме қосқышының динамикалық және статикалық контактілері арматураланған құрылымы бар құйма эпоксидті шайыр қабығына орналастырылған, SF6 газы доға сөндіретін орта ретінде пайдаланылады, ал ауа қысымы 14 бар. Әрбір жүктеме қосқышы тығыздалған және техникалық қызмет көрсетуді қажет етпейді және барометрді бөлек таңдауға болады. Жүктеме қосқышын орнату әдісі кабельдік бөлме мен автобус бөлмесінің арасына болат қалқаны орналастыру және оны пайдалану және техникалық қызмет көрсету кезінде қауіпсіздіктің ең қатаң талаптарын қанағаттандыру үшін көлденең орнату болып табылады. Ішінде доға пайда болса, жүктеме қосқышының қабығының артқы жағында құрылымдық әлсіз жер бар, ол шайылып кетеді, содан кейін шкафтың сыртындағы артық қысымды ауа ағынын бағыттау үшін шкафтағы доғаны шығару клапаны жуылады.

▶SF6 жүктеме қосқышының екі жұмыс механизмі бар: Бір серіппелі жұмыс механизмі (K-түрі) және қос серіппелі жұмыс механизмі (А-типі), электр механизмін қашықтан электрлік басқаруды жүзеге асыру үшін жоғарыда аталған екі жұмыс механизміне қосуға болады.

●Таңдау үшін схемалар

□1-сызба үлгісі

◆Стандартты конфигурация және сипаттамалар

▶630A автобусы

▶Жүктеме қосқышы:FLN36-12D/T630-20

▶Үш станциялық жүктеме қосқышы (жабу, оқшаулау, жерге қосу) немесе екі станциялық қосқыш (жабу, оқшаулау)

▶Көрнекі терезелер коммутатордың жұмыс соңында орнатылады.

▶Негізгі қосқыш пен жерге қосу қосқышы екі бөлек жұмыс саңылаулары арқылы басқарылады және бір-бірі өздігінен бекітіледі.

▶Жүктеме қосқышы мен жерге қосқыштың орналасу көрсеткіші

▶Сыйымдылықты кернеу көрсеткіші бар қосқыш корпусы

▶Тығыздық релесі бар SF6 газ манометрі

▶Кабельдік бөлменің алдыңғы панелімен біріктірілген жерге қосқыш

◆ Қосымша конфигурация және мүмкіндіктер

▶Бақталған автобус кеңейтімі

▶Жүктемені ауыстырып қосу қозғалтқышы: AC220V/110V DC220V/110V/48V

▶Қысқа тұйықталу және жерге қосу ақауының индикаторы

▶Найзағайдан қорғайтын құрылғы (тарату түрі, электр станциясының түрі, шығару түрі)

▶Өлшеу КТ және метр

▶Жұмыстық қуат көзіне арналған кернеу трансформаторы PT

▶AC110V/220V ток кіріс желісін жерге тұйықтау (төменгі кабель ток болған кезде жерге қосу қосқышы және жабық жерге тұйықтаудың төменгі қақпасы)

▶Көмекші контакт: Негізгі қосқыш 4NO+4NC Жерге қосқыш 2NO+2NC

□2-сызба үлгісі

◆ Стандартты конфигурация және сипаттамалар·

▶630А негізгі шина

▶Жүктеме қосқышы:FLN36-12D/T100-50

▶Үш станциялық жүктеме қосқышы (жабу, оқшаулау және жерге қосу)

▶Үш станциялық жүктеме қосқышы, сақтандырғыш басы және сақтандырғыш ұшын жерге қосу қосқышы

▶Механикалық байланыстыру үшін

▶Сақтандырғыштың өшіру көрсеткіші және қашықтан сигнал беру

▶ Коммутатордың жұмыс соңында визуалды терезе орнатылған.

▶Негізгі қосқыш пен жерге қосу қосқышы екі бөлек жұмыс саңылаулары арқылы басқарылады және бір-бірі өздігінен бекітіледі.

▶Жүктеме қосқышы мен жерге қосқыштың орналасу көрсеткіші

▶Сыйымдылықты кернеу көрсеткіші бар қосқыш корпусы

▶Тығыздық релесі бар SF6 газ манометрі

▶Кабельдік бөлменің алдыңғы панелімен біріктірілген жерге қосқыш

◆ Қосымша конфигурация және мүмкіндіктер

▶Бақталған автобус кеңейтімі

▶Жүктемені ауыстырып қосу қозғалтқышы: AC220V/110V DC220V/110V/48V

▶Қысқа және жерге тұйықталған ақаулық индикаторы

▶Өлшеу КТ және метр

▶Айнымалы ток 220В кернеуінің жоғалуы

▶Асқын ток айырғышы:GL25/5

▶Көмекші контактілер: негізгі қосқыш 4NO+4NC жерге қосу қосқышы 2NO+NC

▶Ашу катушкасы: AC220V/110V DC220V/110V/48V

▶Сақтандырғыш сақтандырғыш (ақаулық сигналы):1NO

▶Сигналы бар манометр:1NO

□3-сызба үлгісі

Негізгі бағдарлама нөмірі D07

◆Стандартты конфигурация және сипаттамалар

▶Екі LZZBJ9 ток трансформаторы

▶Екі JDZ кернеу трансформаторы

▶ПТ сақтандырғышын қорғаңыз

▶Кабельдік бөлменің алдыңғы панелін блоктау

◆Қосымша конфигурация және мүмкіндіктер

▶Авольтметр қосқышы бар

▶Ажыратқышы бар амперметр

▶3 CT ,3 PT

▶Сыйымдылық кернеуінің индикаторы, ток тарату құрылғысының шкафы

▶Вт-сағат өлшегіш

▶Теріс бақылау
