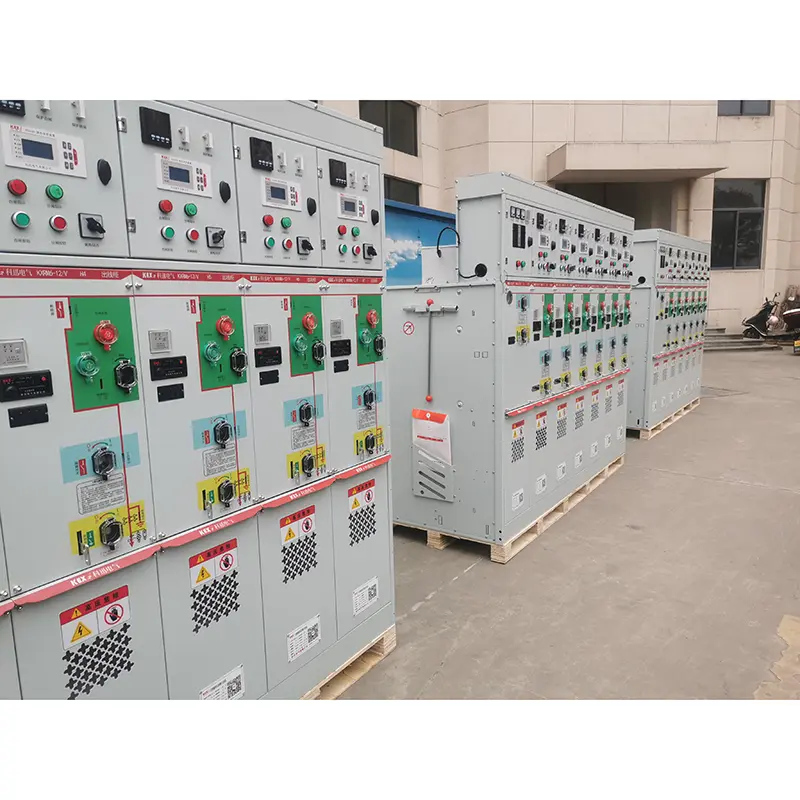

Жоғары вольтты коммутатор

● KXRM 6-12 негізгі мүмкіндіктері Жоғары вольтты қосалқы қондырғылар

▶ кернеу деңгейі: 6 ~ 12 кВ (орташа кернеуді тарату жүйесіне жарамды).

▶ Құрылым түрі: металл жабық, модульдік дизайн, әдетте SF6 оқшаулау немесе вакуумды доғалық сөндіру технологиясын қолданады.

▶ Қолдану сценарийі: қалалық тарату желісі сақинасы Желілік сақиналар Өндірістік желілер Өндірістік парктерде және қауымдастықтар Қосалқы станцияда және коммутациялық станцияда

▶ Негізгі функциялар: жүктеу қосқышы (сақтандырғышпен)

Ажыратқыш қондырғысы (міндетті емес)

Кабель кіретін және шығыс және шығыс, есептеу, бақылау және басқа функционалды модульдер таңдалуы мүмкін.

● KXRM 6-12 Шарттарды қолдана отырып, жоғары вольтты қосқыш

Жоғары вольтты коммутатор түрлі орталарға сәйкес келеді, мысалы, жоғары және төмен температура (+ 40 ℃ ~440 ℃), ылғалдылық, шаң, тұздың ластануы, шахталары және биіктіктері (L000). 24 сағат ішінде суға қысқа мерзімді батыру қолдануға әсер етпейді.

ЕСКЕРТПЕ: Егер биіктік жоғары болса, KEXEXR-ге нақты биіктікті көрсетіңіз

● стандарттар

Жоғары вольтты таратқыштар төмен деңгейде өтеді

◆ халықаралық стандарттар

IEC60056, IEC60298, IEC60129, IEC60420, IEC60265, IEC60694, IEC60694, т.б.

◆ Қытай стандарттары

GB3804, GB3906, GB11022 және т.б.

● Жоғары вольтты коммутатордың техникалық параметрлері

KXRM6 жоғары вольтты коммутатордың әр модулінде келесі конфигурация бар

1.D шкафы Конфигурация стандартты конфигурация және сипаттамалары үшін «Кабельді қосу модулі» бөлімін қараңыз.

2. C шкафының конфигурациясы Стандартты конфигурация және сипаттамалары үшін «Жүктеу қосқыш модулі» бөлімін қараңыз. 3.Ф шкафтарының конфигурациясы стандартты конфигурация және сипаттамалары үшін «Вакуумды ауыстыру модулі» бөлімін қараңыз.

KX-RM6 стандартты комбинациясы келесі конфигурацияларды ұсынады

1. Кіріс кернеудің кернеуі индикаторы

2. Әрбір ауа камерасы SF6 тығыздығын бақылау үшін қысым өлшеушімен жабдықталған.

3. Тартқышты көтеру

4. Пайдалану тұтқасы

● Сақтандырғыш және трансформаторларды салыстыру кестесі
