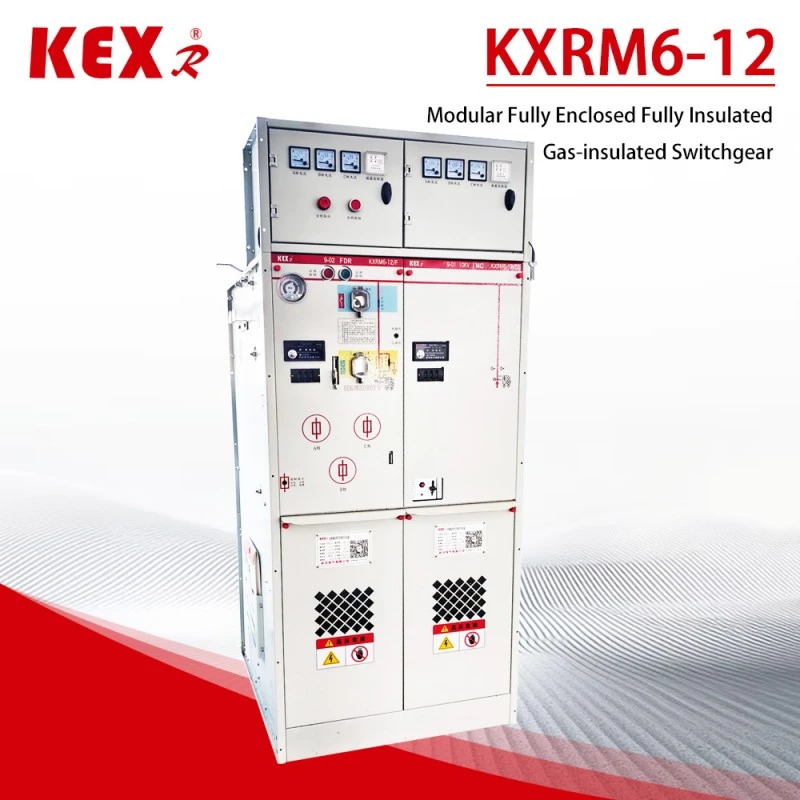

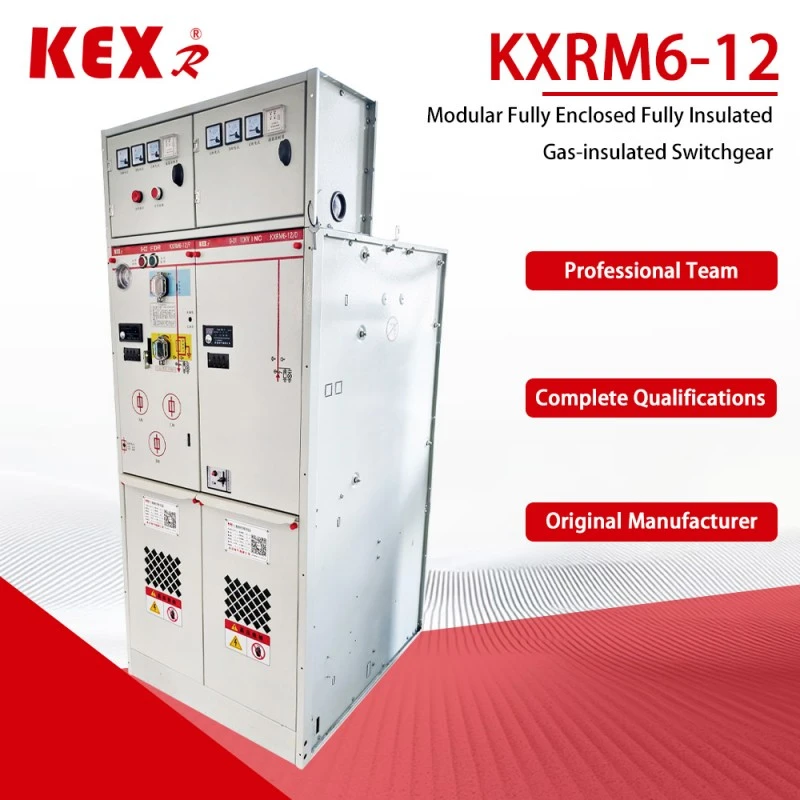

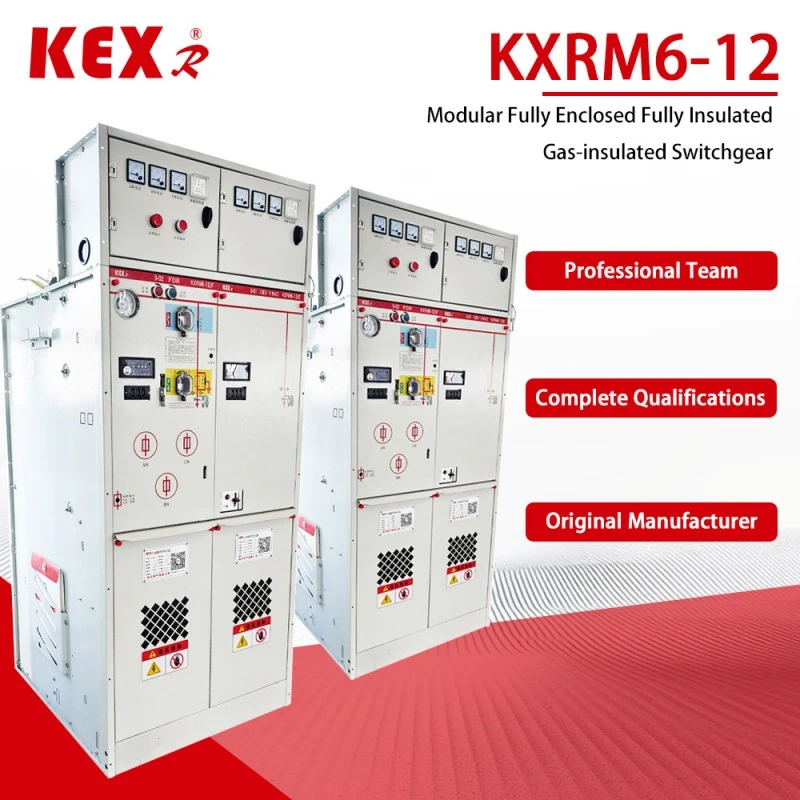

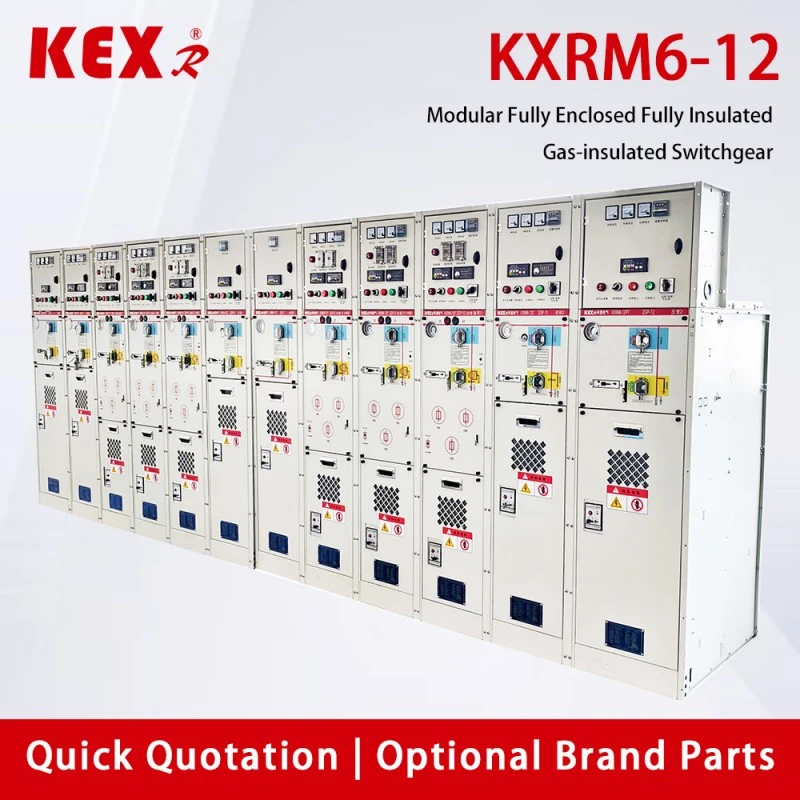

ГАЖ бірлігі

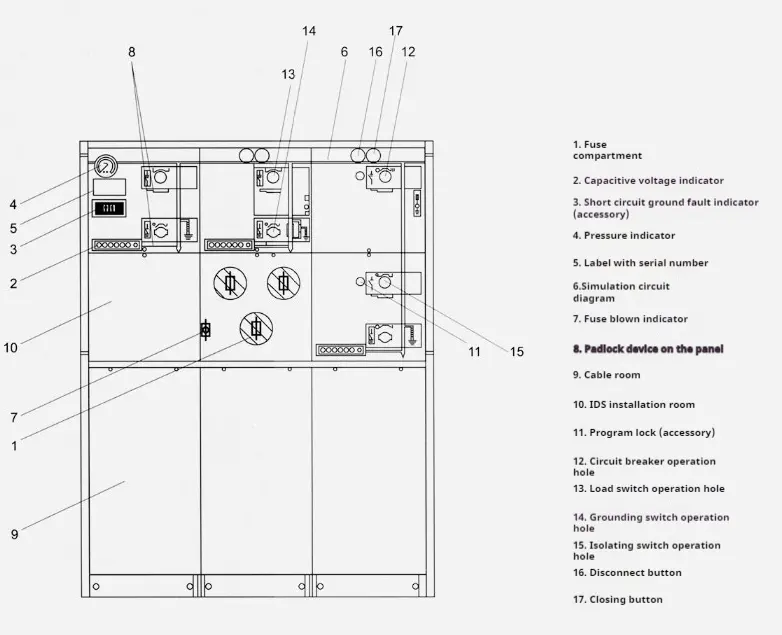

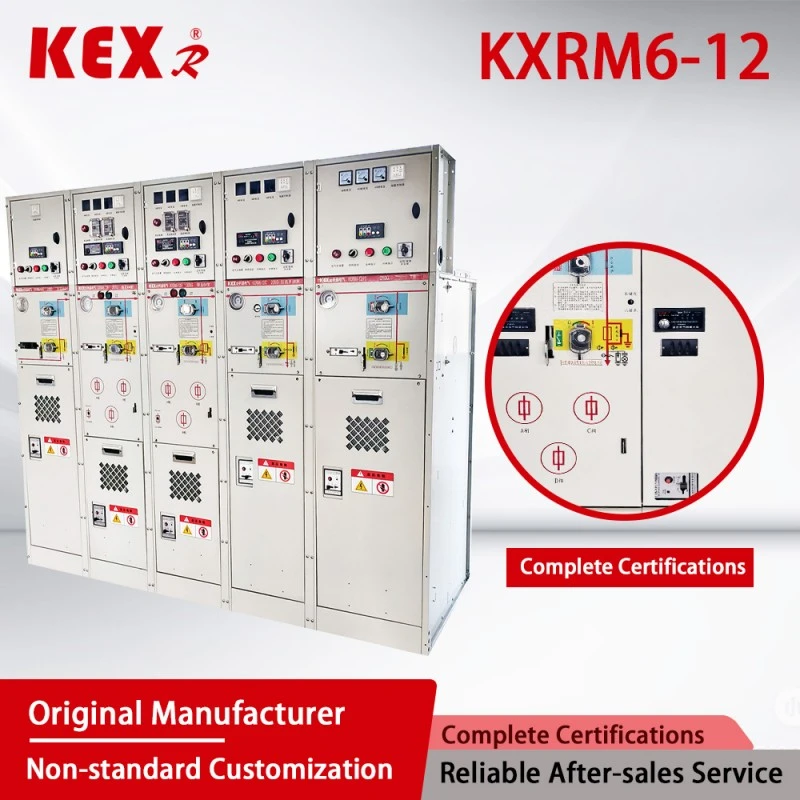

●Компоненттер

1.Амперметр

2. Конденсация реттегіші

3.Микрокомпьютерді қорғау құрылғысы

6 .Барометр

7.Зарядталған дисплей

8. Ақаулық көрсеткіші

9. Электрлік жұмыс механизмі

10. Қолмен жұмыс істеу механизмі

10. Электромагниттік құлып

12~13 . Ток трансформаторы

14. Кабельдік аша

15. Кернеу трансформаторы

16 .Алюминий қорытпасынан жасалған қыздыру тақтасы

●KXRM6-12 GIS бірлігін пайдалану шарттары

Температура: +40℃~-40℃

Биіктігі: 1000 м-ден аз

Көрініс: ылғалдылық, шаң, тұздың поляризациясы, шахталар және басқа орталар.

24 сағат ішінде қысқа мерзімді суға батыру пайдалануға әсер етпейді.

Ескертпе: Егер биіктік жоғарырақ болса, нақты биіктікті көрсетіңіз.

● ГАЖ бірлігінің стандарттары

KXRM6-12 GIS құрылғысы төмендегі стандарттарға сәйкес келеді

IEC60056, IEC60298, IEC60129, IEC60420, IEC60265, IEC60694, т.б.

GB3804, GB3906, GB11022, т.б.

● GIS қондырғысының негізгі артықшылықтары ◆ KXRM 6-12 типті GIS қондырғысында SF6 газы доға сөндіргіш және оқшаулағыш орта ретінде пайдаланылады.

◆ Коммутатор құрылғысы толығымен тығыздалған және оқшауланған; Шиналар, ажыратқыштар және ток өткізгіш бөліктер толығымен баспайтын болаттан жасалған қабықпен қоршалған.

◆ Қуыс 1,4бар SF6 газымен толтырылған және қорғаныс деңгейі IP67 деңгейіне жетеді: бүкіл коммутатор құрылғысы сыртқы орта жағдайларынан мүлдем әсер етпейді, ол тіпті қысқа мерзімді суға батыру сияқты төтенше жағдайларда коммутатордың қалыпты жұмысын қамтамасыз ете алады және өнімге техникалық қызмет көрсету қажет емес.

◆ Коммутатор блогында адамның дұрыс жұмыс істемеуінен болуы мүмкін персонал мен жабдықтың жұмысындағы ақауларды толығымен жоятын тамаша "бес-профилактикалық" блоктау құрылғысы бар.

◆ Барлық ауыстырып-қосқыш қондырғыларында тіпті төтенше жағдайларда да операторлардың жеке қауіпсіздігін қамтамасыз ете алатын сенімді қауіпсіз қысымды төмендету арналары бар.

◆ Құрылғы бекітілген бірлік комбинациясы және кеңейтілетін бірлік комбинациясы болып бөлінеді.

◆ Құрылғы әдетте алдыңғы жағынан кіреді және шығады, сондай-ақ оны әртүрлі орнату орындарына сәйкес жағынан ұзартуға немесе ұзартуға болады.

◆ Құрылғының өлшемі орнатуға ыңғайлы және ол кеңістігі тар және қоршаған орта жағдайы нашар орындарға жарамды болуы мүмкін.

◆ Құрылғы пайдаланушылардың әртүрлі қажеттіліктеріне сәйкес электрлік, қашықтан басқару және бақылау құрылғыларымен жабдықталуы мүмкін.

● Негізгі техникалық параметрлер кестесі

ЕСКЕРТУ¹:Сақтандырғыштың номиналды токына байланысты

ЕСКЕРТУ²:Жоғары вольтты сақтандырғышқа байланысты

● GIS бірлігінің әрбір модулінің келесі конфигурациясы бар

▶D құрылғы конфигурациясы Стандартты конфигурация мен сипаттамалар үшін "Жерге қосу пышағы жоқ кабельді қосу модулі" бөлімін қараңыз.

▶C құрылғысының конфигурациясы Стандартты конфигурация мен сипаттамалар үшін «Жүктеме қосқыш модулін» қараңыз.

▶F Құрылғы конфигурациясы Стандартты конфигурация мен сипаттамалар үшін «Вакуумдық қосқыш модулін» қараңыз.

KX-RM6 GIS құрылғысының стандартты комбинациясы келесі конфигурацияларды да қамтамасыз ете алады

▶Кіріс төлкенің сыйымдылық кернеуінің көрсеткіші

▶Әр газ камерасы SF6 тығыздығын бақылау үшін манометрмен жабдықталған.

▶Көтергіш ілмек

▶Жұмыс тұтқасы

Мысалы:

□ С модулін жүктейтін қосқыш

○ Стандартты конфигурация және мүмкіндіктер

▶630a шина

▶Үш станциялы жүктеме/жерге қосқыш

▶Екі тәуелсіз жүк қосқышы және жерге қосу қосқышының жұмыс білігі бар үш станциялы бір серіппелі жұмыс механизмі.

▶Жүктеме қосқышы мен жерге қосқыштың орналасу көрсеткіші

▶Алдыңғы жағындағы көлденең шығыс втулка, 630A 400 сериялы болт төлкесі.

▶Втулканың электрленуін көрсетуге арналған сыйымдылық кернеу көрсеткіші

▶Барлық ауыстырып-қосқыш функциялары үшін RMU құрылғысына құлыптау құрылғысын орнату ыңғайлы.

▶SF6 газ манометрі (әр SF6 газ қорабында бір ғана)

▶Жерге қосу шинасы

▶Жерге қосу қосқышы мен кабельдік бөлменің алдыңғы RMU арасындағы құлыптау

○ Қосымша конфигурациялар мен мүмкіндіктер

▶Бақталған автобус кеңейтімі

▶Сыртқы автобус

▶Жүктеме қосқышының электрлік жұмыс механизмі DC24V/48V/110V/220V; Айнымалы ток 110В/220В；

▶Қысқа тұйықталу және жерге тұйықталу көрсеткіші Өлшеу сақиналы ток трансформаторы мен амперметр

▶Өлшеуіш сақиналы ток трансформаторы және ватт-сағат өлшегіш

▶Кабельдің кіріс төлкесінде найзағай сөндіргішін немесе қос кабель басын орнатуға болады.

▶Кілттік блокировка Кіріс желісіндегі кернеуді жерге тұйықтауды құлыптау (втулка кернеуі бар кезде жерге қосу қосқышын құлыптау) AC/DC 110 В/220 В. қосалқы контакт

▶Жүктеме қосқышының позициясы 2NO+2NC, жерге қосу қосқышының күйі 2NO+2NC, манометр 1NO сигналы және доға сөндіргіші 1NO сигнал контактісімен.

▶Қосымша құрылғыны орнатуға болады

▶Ажыратқыштың жоғарғы жағындағы екінші желілік камера, қосқыштың жоғарғы жағындағы төмен кернеу қорабы.

□ F модулін жүктейтін қосқыш пен сақтандырғыш біріктірілген

○ Стандартты конфигурация және мүмкіндіктер

▶630a шина

▶Үш станциялы жүктеме қосқышы, сақтандырғыштың бірінші ұшы сақтандырғыштың соңындағы жерге қосу қосқышымен механикалық түрде қосылған.

▶Үш станциялы серіппелі жұмыс механизмі, екі тәуелсіз жүк қосқышы және жерге қосқыштың жұмыс білігі бар.

▶Жүктеме қосқышы мен жерге қосқыштың орналасу көрсеткіші

▶Сақтандырғыш бөшке

▶Сақтандырғыш көлденең орналастырылған.

▶Сақтандырғыштың істен шығу көрсеткіші Алдыңғы жағындағы көлденең шығыс втулкасы, 200A 200 сериялы қосылатын втулка.

▶Втулканың электрленуін көрсетуге арналған сыйымдылық кернеу көрсеткіші

▶Барлық ауыстырып-қосқыш функциялары үшін RMU құрылғысына құлыптау құрылғысын орнату ыңғайлы.

▶SF6 газ манометрі (әр SF6 газ қорабында бір ғана)

▶Жерге қосу шинасы

▶Трансформаторды қорғауға арналған сақтандырғыш параметрлері 12КВ, макс 125А, 24КВ және макс 63А.

▶Жерге қосу қосқышы мен кабельдік бөлменің алдыңғы RMU арасындағы құлыптау.

○ Қосымша конфигурациялар мен мүмкіндіктер

▶Бақталған шина кеңейтімі

▶Сыртқы шина 24V/48V DC 110V/220V DC/AC жүктеме қосқышы жұмысына арналған қозғалтқыш.

▶Параллельді қосу катушкасы 24V/48V DC 110V/220V DC/AC.

▶Параллель жабылатын катушкалар 24В/48В тұрақты ток 110В/220В тұрақты/айнымалы ток.

▶Өлшеуіш сақиналы ток трансформаторы және амперметр Өлшеуіш сақиналы ток трансформаторы және ватт-сағат өлшегіш

▶Кіріс желісіндегі кернеуді жерге тұйықтауды құлыптау (втулка кернеуі бар кезде жерге қосу қосқышын құлыптау) AC/DC 110 В/220 В. қосалқы контакт

▶Жүктемені жабу позициясы 2NO+2NC, жерге қосқыш күйі 2NO+2NC, сақтандырғыш үрлеу 1NO, манометр 1NO сигналы және доға сөндіргіш 1NO сигнал контактісі бар.

▶Қосымша құрылғыны ажыратқыш бөлігінің жоғарғы жағындағы қосалқы желі камерасына және ажыратқыш бөлігінің жоғарғы жағындағы төмен кернеу қорабына орнатуға болады.

□ Есептегіш модулі M

○ Стандартты конфигурация және мүмкіндіктер

▶12КВ есептеу қондырғысы

▶2 ток трансформаторы

▶2 кернеу трансформаторы

▶6 дана 400 сериялы втулкалар GSFR6-12 икемді ұзартылған сыртқы шинасын жоғарғы кіріс және төменгі розеткамен қосу үшін қолданылады.

▶ПТ қорғауға арналған жалын сөндіргіш

▶Төмен қысымды құраушы 1 вольтметр ауыстырып қосқышпен, 1 амперметр ауыстырып қосқышпен, ені x биіктігі x тереңдігі =696×1806×820мм.

○ Қосымша конфигурациялар мен мүмкіндіктер

▶3 ток трансформаторы

▶3 кернеу трансформаторы найзағай сөндіргіш

▶RMU зарядталғанын көрсететін сыйымдылық кернеуінің индикаторы

▶Төмен қысым құрамдас бөлігі: 1 қуат өлшегіш, 1 реактивті қуат өлшегіш.

□ VCB модулі CB

○Стандартты&Қосымша конфигурация және мүмкіндіктер

▶Найзағай 1250а/630а шинасының кіріс кабеліне орнатылған.

▶1250a/630a желісін қорғауға арналған вакуумдық ажыратқыш

▶Ток трансформаторы

▶Вакуумдық ажыратқыш VD4X0 электрмен басқарылатын 10В тұрақты ток

▶Кернеу трансформаторы

▶ҰҚС электрлік жұмысы, вакуумдық ажыратқыштың жоғарғы үш станциялы оқшаулағыш/жерге қосқышы. ▶Қорғаныс және басқару блогы REF542plus (қорғаныш КТ бар)

▶Тұрақты ток 110В/220В шунттаушы катушкалар

▶Тұйықталу катушкасы 110V/220VDC

▶Алдыңғы жағында көлденең орналасқан 1250A/630A шығыс төлкесінің 400 сериялы болт втулкасы.

▶Сыйымдылық кернеуі индикаторының резервтелген шина ұзартқышы 1250A/630A втулка кернеуін көрсету үшін

▶SF6 газ манометрі (әр SF6 газ қорабында бір ғана) Ені x биіктігі x тереңдігі = 696× 1806× 781 мм. ▶Қосу-өшіру реті: O-0.3s-CO-180s-CO.

▶Газ қысымының сенсоры

□ Қосымша керек-жарақтар

1. Көмекші контакт Барлық жүктеме ажыратқыштары мен автоматты ажыратқыштар қосқыш орнын көрсететін 2NO+2NC құрылғысымен жабдықталуы мүмкін. Трансформатордың қосқышы мен автоматты ажыратқышқа параллельді қосу катушкасы (айнымалы ток немесе тұрақты ток) орнатылуы мүмкін, ал төменгі вольтты басқару құрамдас бөлігі алдыңғы RMU артында орналасқан.

2. Кернеу көрсеткіші Сыйымдылықты кернеу индикаторы втулканың зарядталғанын немесе жоқтығын көрсетеді, ал ондағы розетка ядролық фаза үшін пайдаланылуы мүмкін.

3. Қысқа тұйықталу және жерге тұйықталу индикаторы Ақаулықты анықтауды жеңілдету үшін кабельді ауыстырып-қосқыш модулін қарапайым ақауларды анықтау үшін қысқа тұйықталу және жерге қосу ақаулары индикаторларымен жабдықтауға болады.

4. Электрмен жұмыс істеу Кабельдік ажыратқыш блогы мен трансформатор блогын қолмен басқару механизмінің стандартты схемасы. Сондай-ақ электрлік жұмыс механизмін орнатуды таңдауға болады. Кабельдік ажыратқыштар, вакуумдық ажыратқыштар және жерге қосқыштар алдыңғы RMU артында орналасқан механизмдермен басқарылады. Барлық ажыратқыштар мен автоматты ажыратқыштар жұмыс тұтқасымен (стандартты конфигурация) басқарылуы мүмкін немесе қозғалтқыштың жұмыс механизмімен (керек-жарақтар) жабдықталуы мүмкін. Дегенмен, жерге қосқышты тек қолмен басқаруға болады және ақаулық токты жабу мүмкіндігі бар механизм конфигурацияланған. Электрлік жұмыс механизмін кезең бойынша оңай жүзеге асыруға болады.

5. Кабельді қосу DIN47636 стандартына сәйкес стандартты втулкалар орнатылған. Барлық втулкалар жерден бірдей биіктікке ие және кабельдік бөлменің қақпағымен қорғалған. Кейбір қақпақ тақтайшаларын жерге қосу қосқышымен құлыптауға болады, сонымен қатар қос кабельді кіріс желілері үшін арнайы қос кабельдік бөлме қақпақтарын пайдалануға болады.

6. Қысым индикаторы Әдетте манометр арқылы қалыптасатын қысым көрсеткішімен жабдықталған. Бұдан басқа, қысымның төмендеуін көрсететін электрлік контактілер қамтамасыз етілуі мүмкін.

7. Кілттерді құлыптау Ажыратқыштар, жүктеме ажыратқыштары және жерге қосқыштар үшін кілт құлыптарын орнатуға болады. Ол автоматты сөндіргіштерге, жүктеме ажыратқыштарына және жерге қосу қосқыштарына жарамды құлыпталатын жартылай баспанамен жабдықталуы мүмкін.

8. Доға сөндіргіші Барлық сақиналы желі блоктары доға сөндіргіштермен жабдықталуы мүмкін. Ішінде доға пайда болған кезде доға сөндіргіштер кіріс төлкеде, соның ішінде D, DE және V модульдерінде автоматты түрде жабылады және барлық кабельдік модульдер доға сөндіргішпен жабдықталуы мүмкін. Олар құрылғыға тапсырыс беруі керек және оны өзгерте алмайды. Доға сөндіргішінің әрекетін осы әдіс арқылы көрсетуге болады және SF6 құрылғысындағы электр контактілері алдыңғы RMU артындағы терминалға қосылған.

● Схема үлгісі

◆ 1-схема SA+CCF+

Автобусқа найзағай сөндіргішті орнатып, оны кеңейтуге қалдырыңыз.

Ескерту: RMU бірліктерінің саны 3-тен кем болмауы керек.

◆ Схема 2 CCF+

Кіріс желісіне найзағай сөндіргішті орнатыңыз және кеңейтуді сақтаңыз.

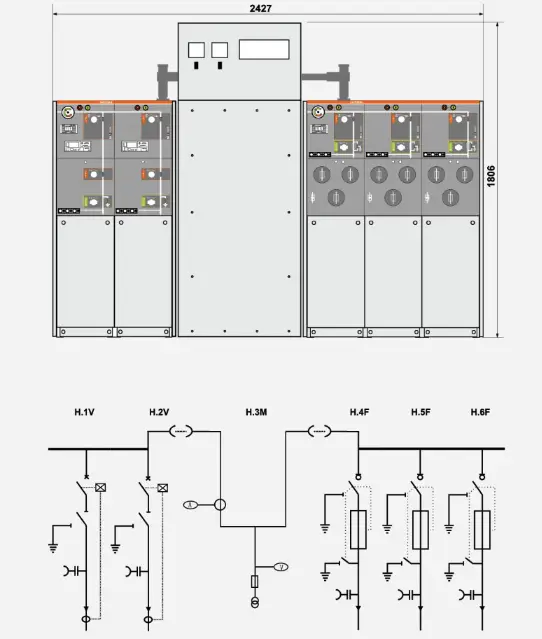

◆ 3-сызба W+M+FFF

Жоғары кернеу жағын есептеу

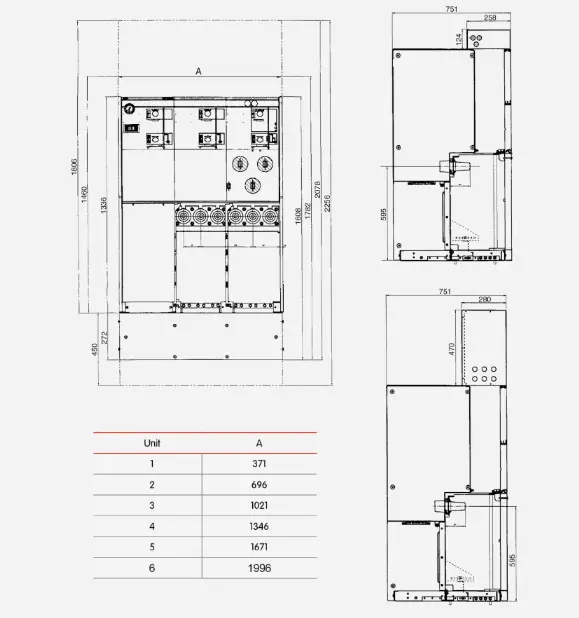

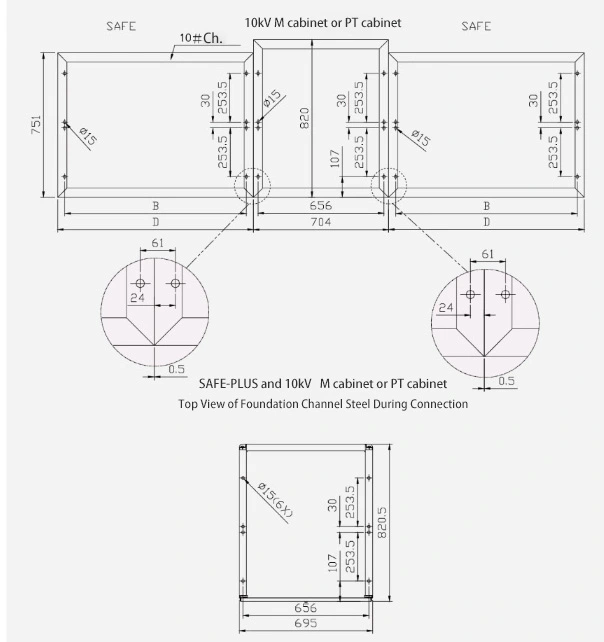

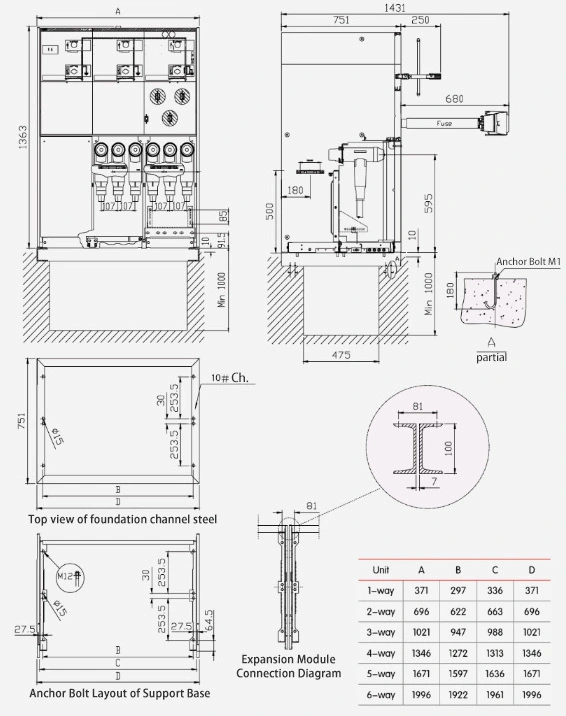

● KXRM6-12 GIS бірлігінің құрылымы мен өлшемдер кестелері
