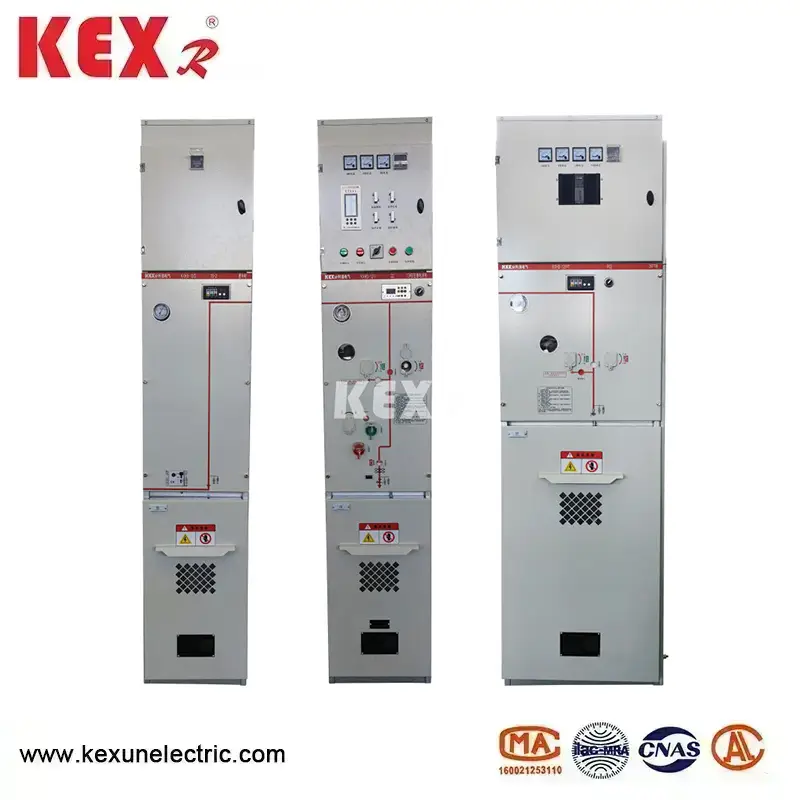

Қоршаған ортаға зиянсыз газды оқшаулағыш тарату құрылғыларының шкафы
Қытайдың Kexun Electric Co.,Ltd зауыты шығарған қоршаған ортаға зиянсыз газды оқшаулайтын коммутатор шкафы қарапайым құрылым, икемді жұмыс, сенімді блоктау және ыңғайлы орнату сипаттамаларына ие және әсіресе қалалық тұрғын аудандарда, шағын қосалқы станцияларда, коммутациялық станцияларда, кабельдік бөлімшелерде, қорап типті қосалқы станцияларда, өнеркәсіптік және электр станцияларында, электр станцияларында, сауда және электр станцияларында электр энергиясын таратуға жарамды. ауруханалар, стадиондар, темір жолдар, туннельдер және басқа жерлерде.
Үлгі: KXHB-12
Бренд: KEXR
Үлгі: KXHB-12
Бренд: KEXR

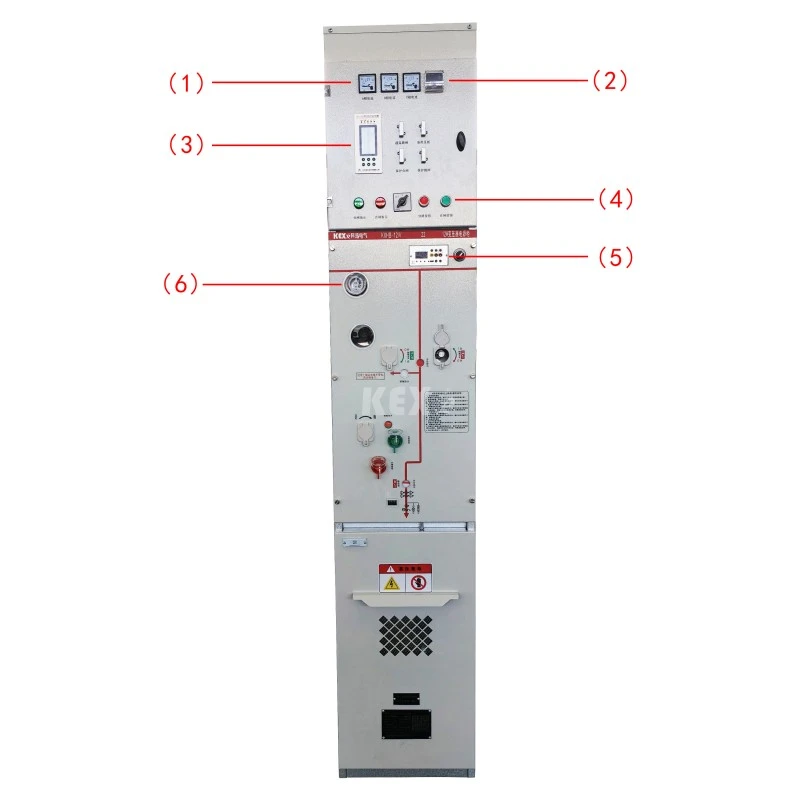

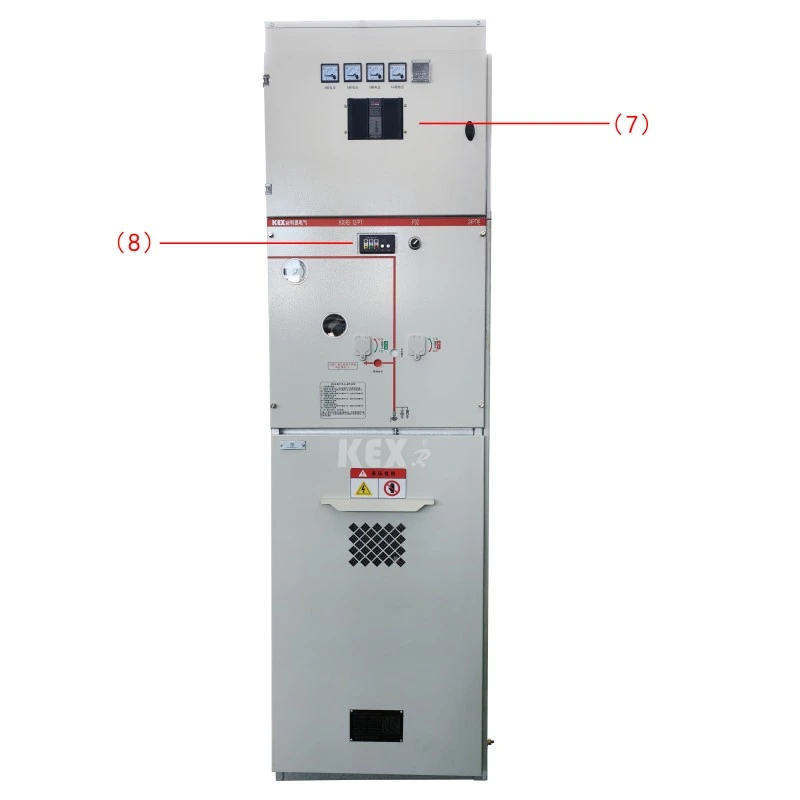

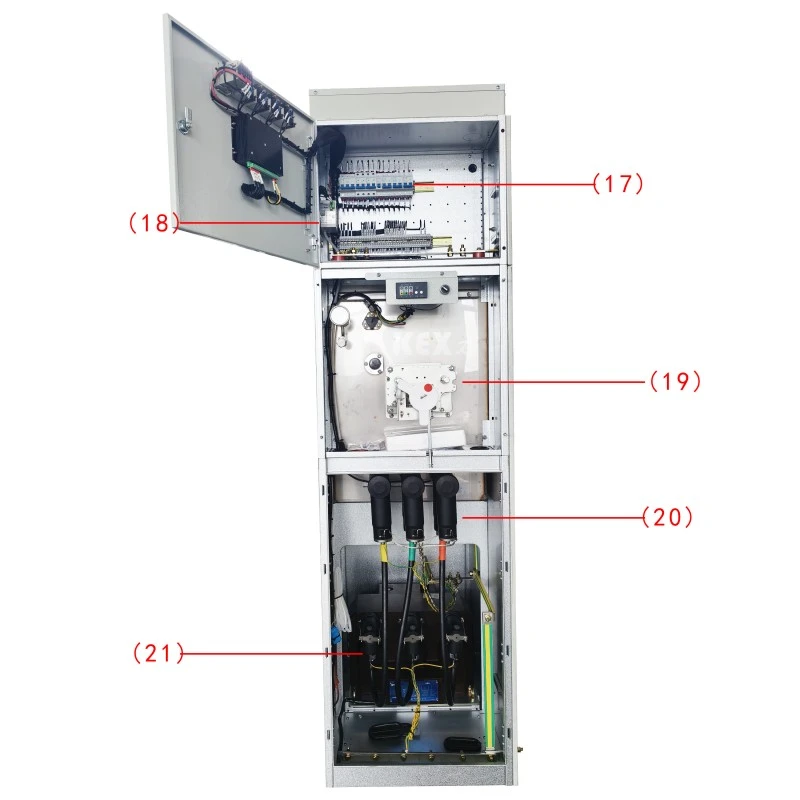

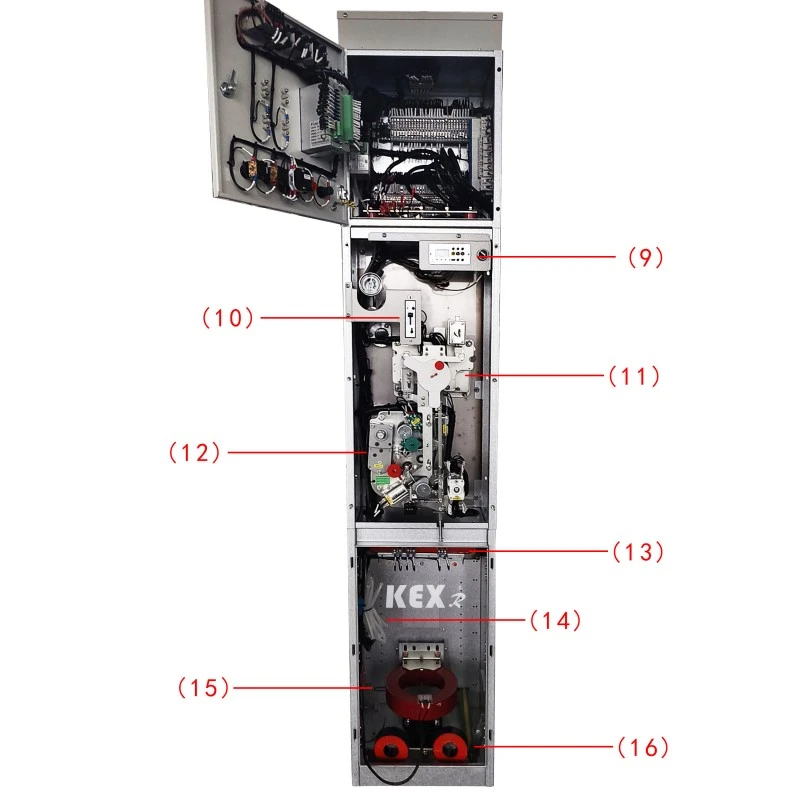

●Компоненттер

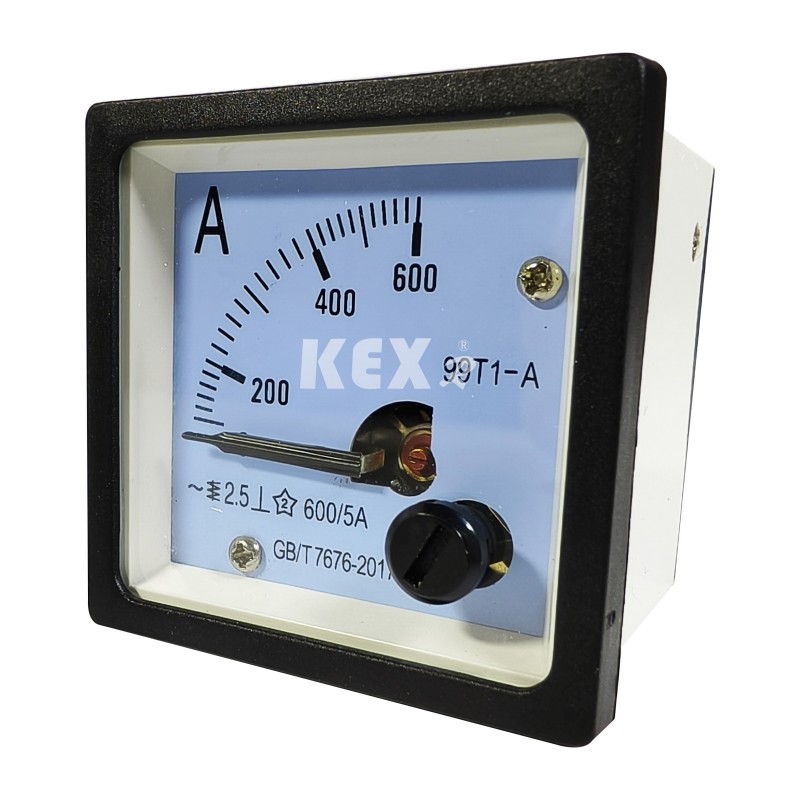

1.Амперметр

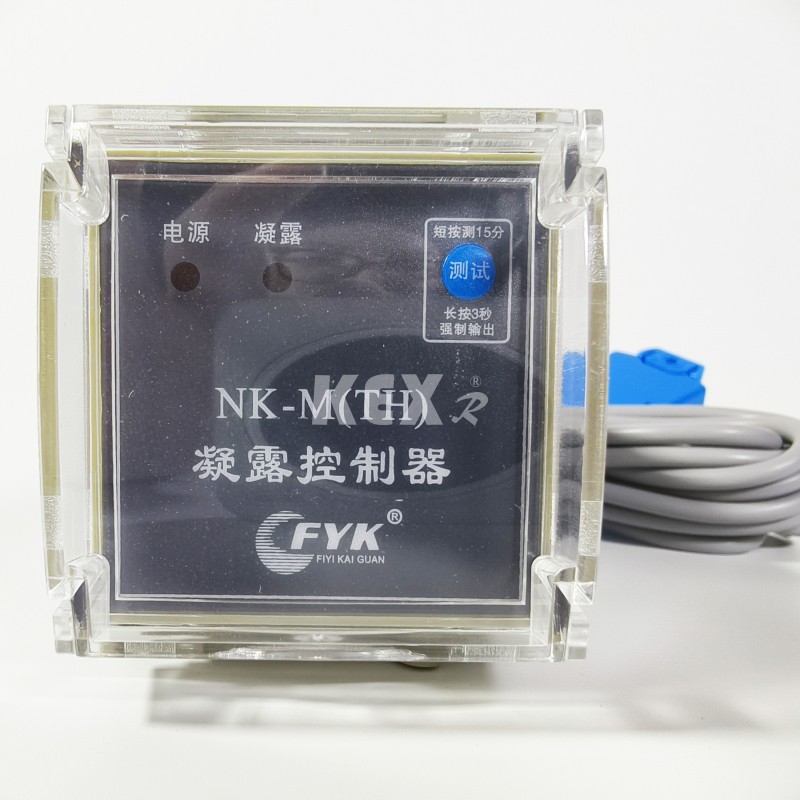

2. Конденсация реттегіші

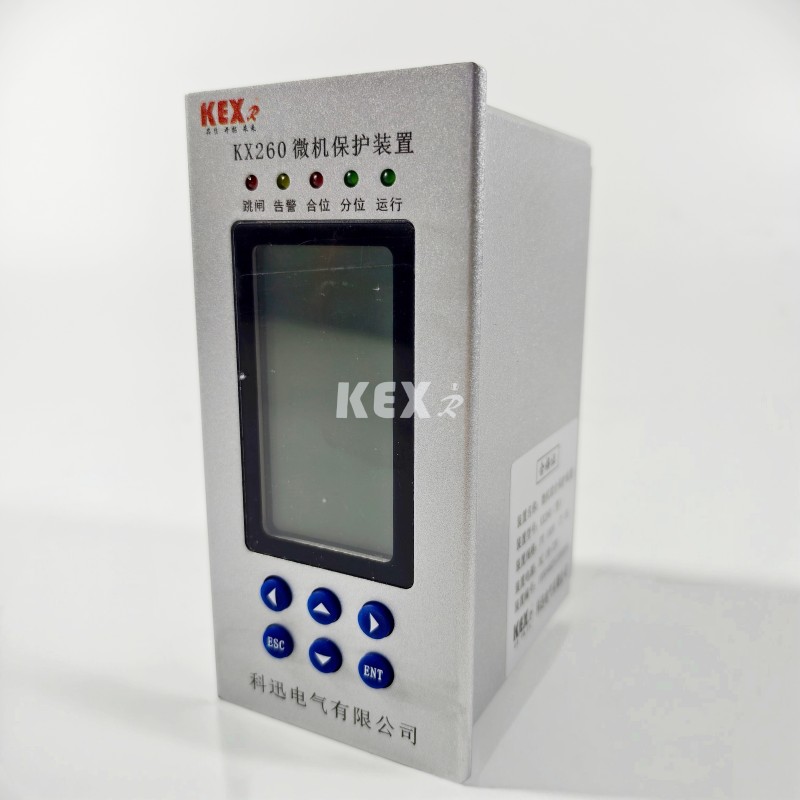

3.Микрокомпьютерді қорғау құрылғысы

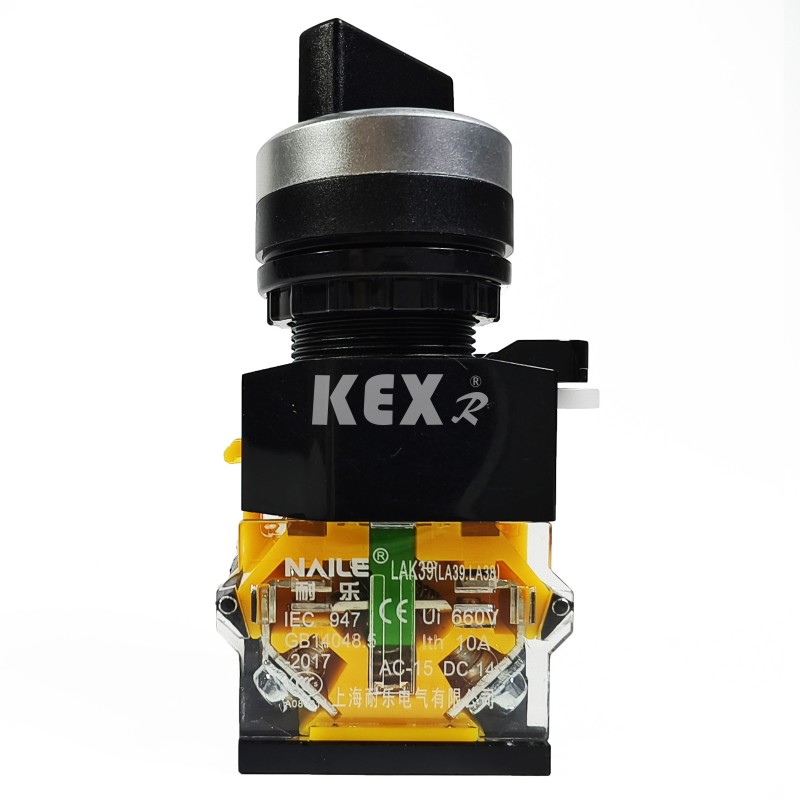

4. Түйме

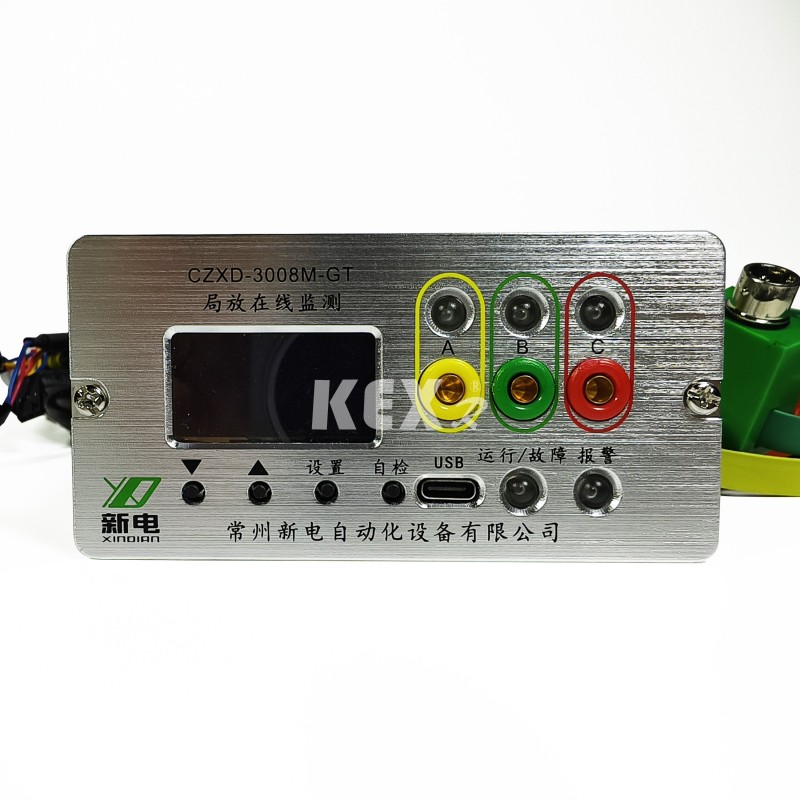

5.Жартылай разряд детекторы

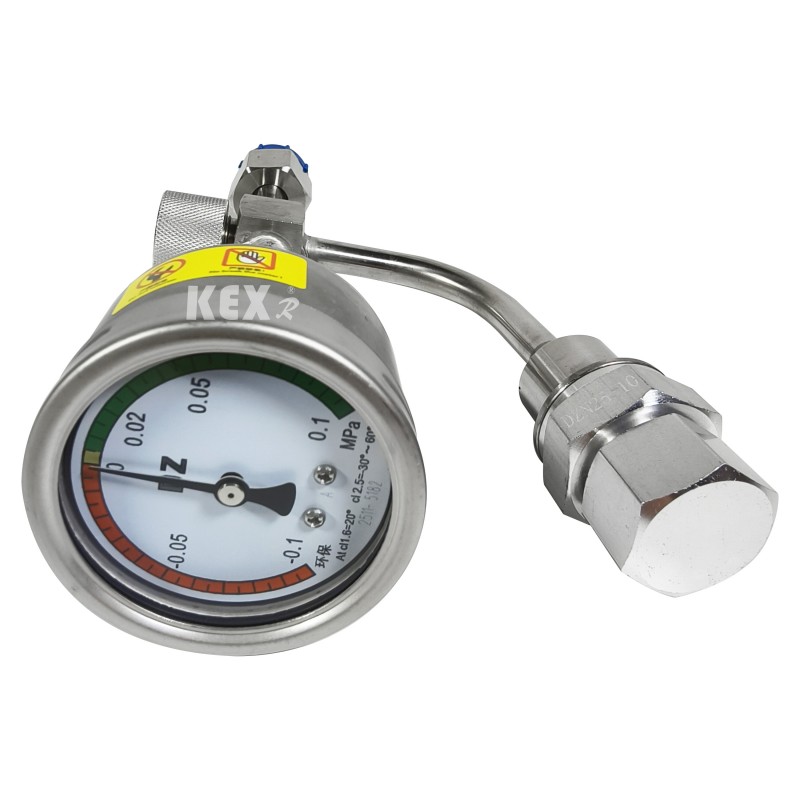

6. Барометр

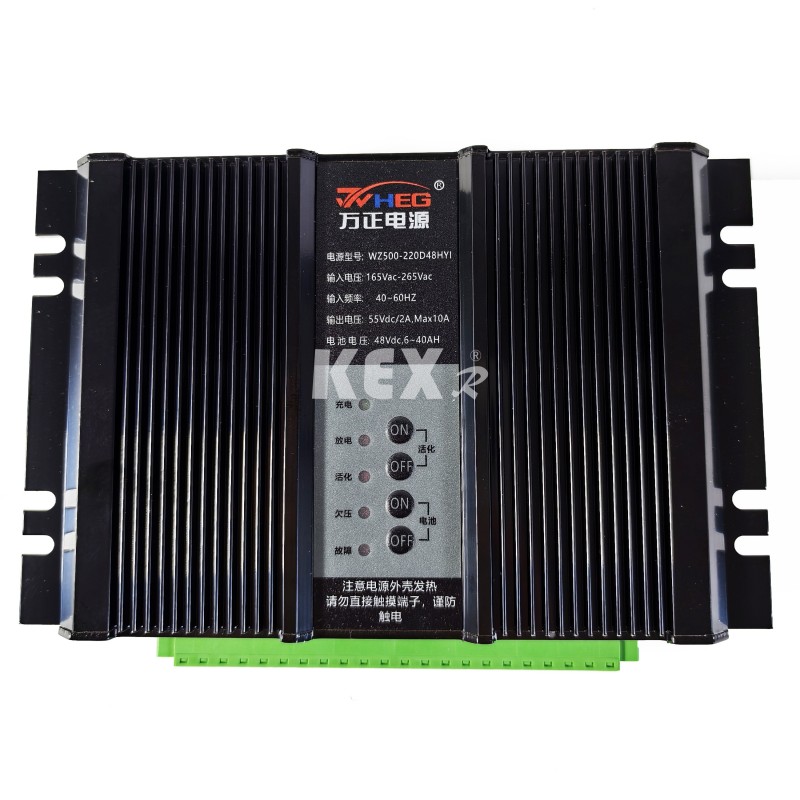

7. Қуат көзі

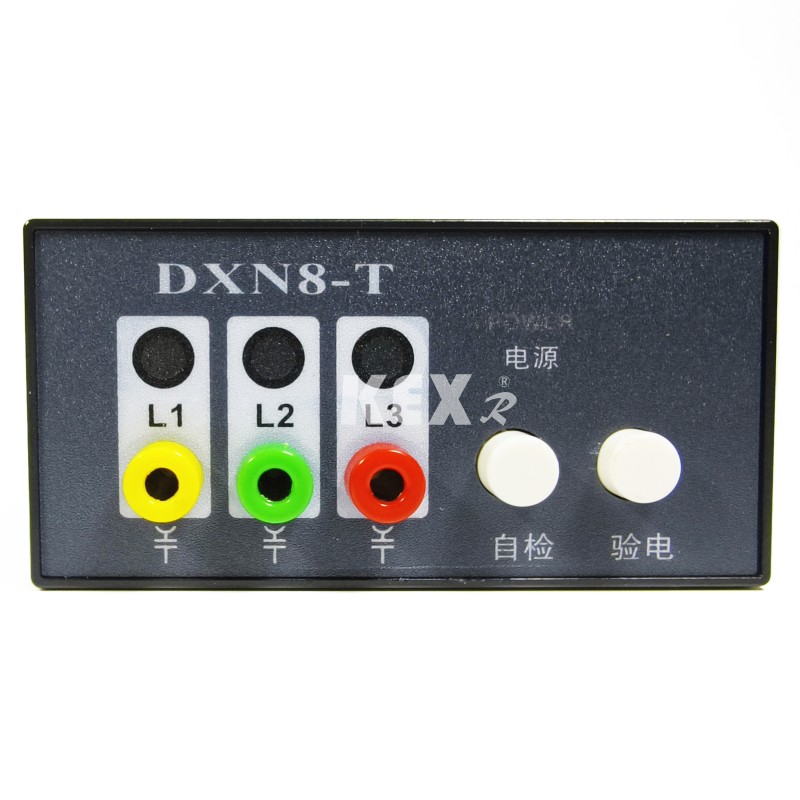

8. Зарядталған дисплей

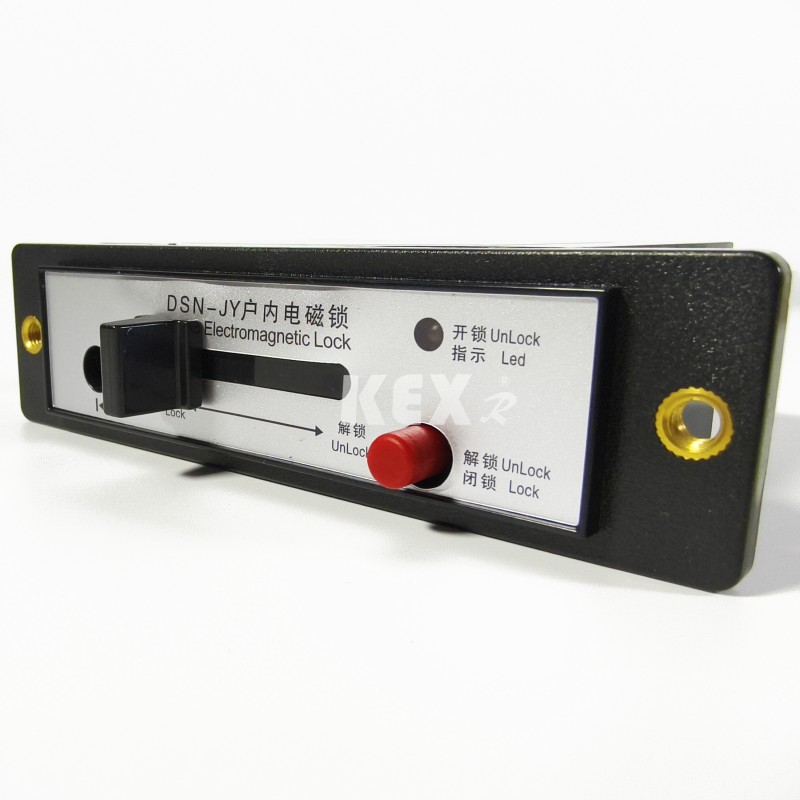

10. Электромагниттік құлып

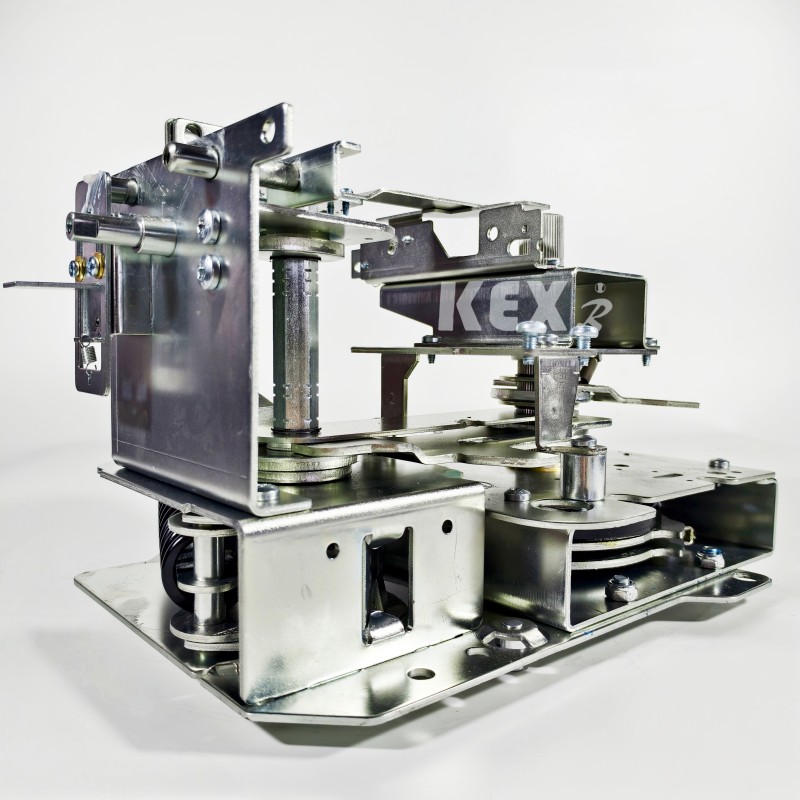

11. Қолмен жұмыс істеу механизмі

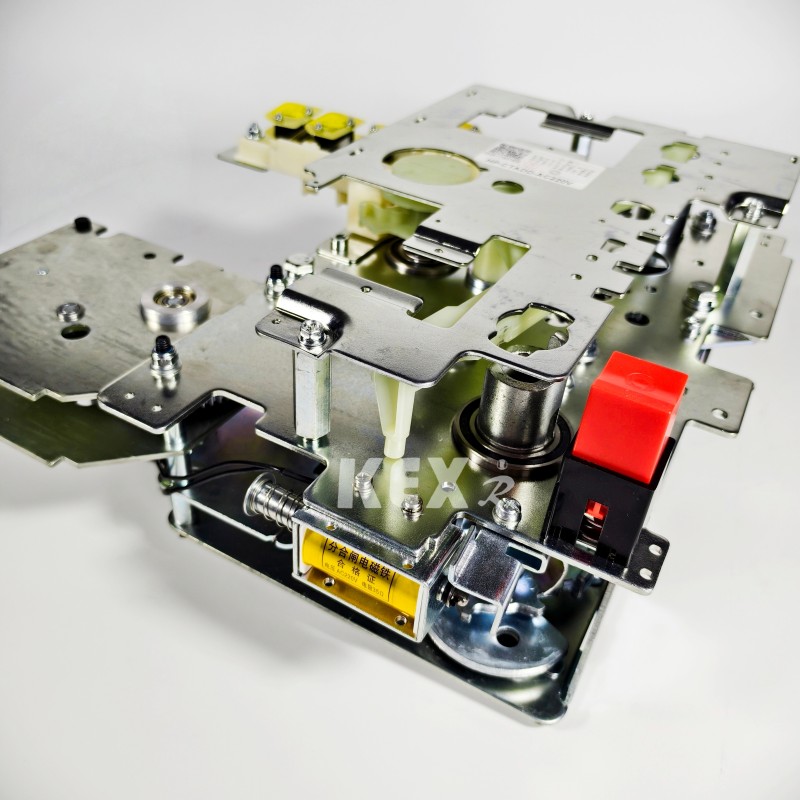

12. Электрлік жұмыс механизмі

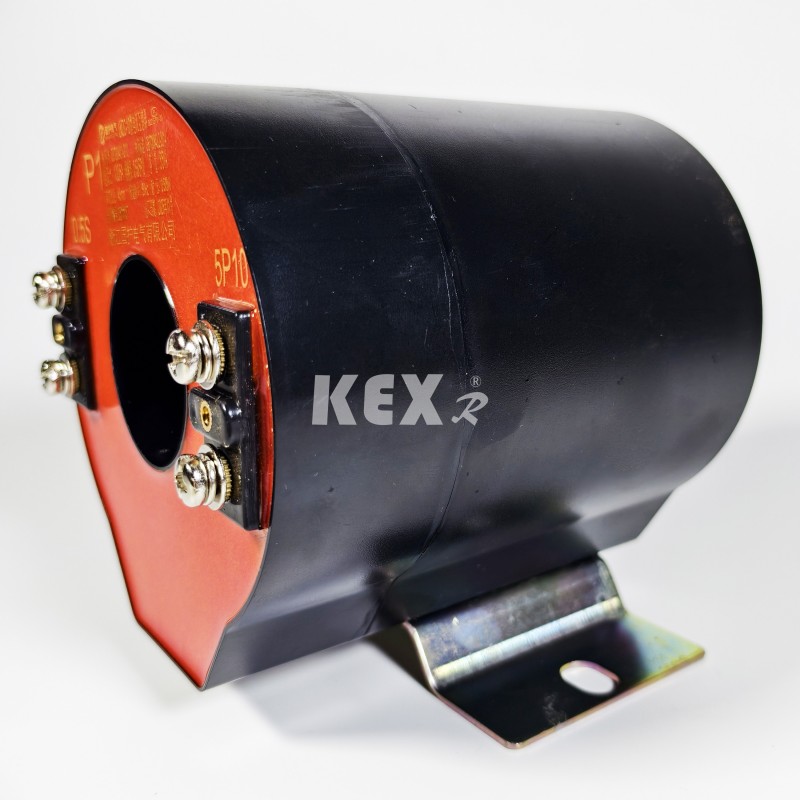

16. КТ

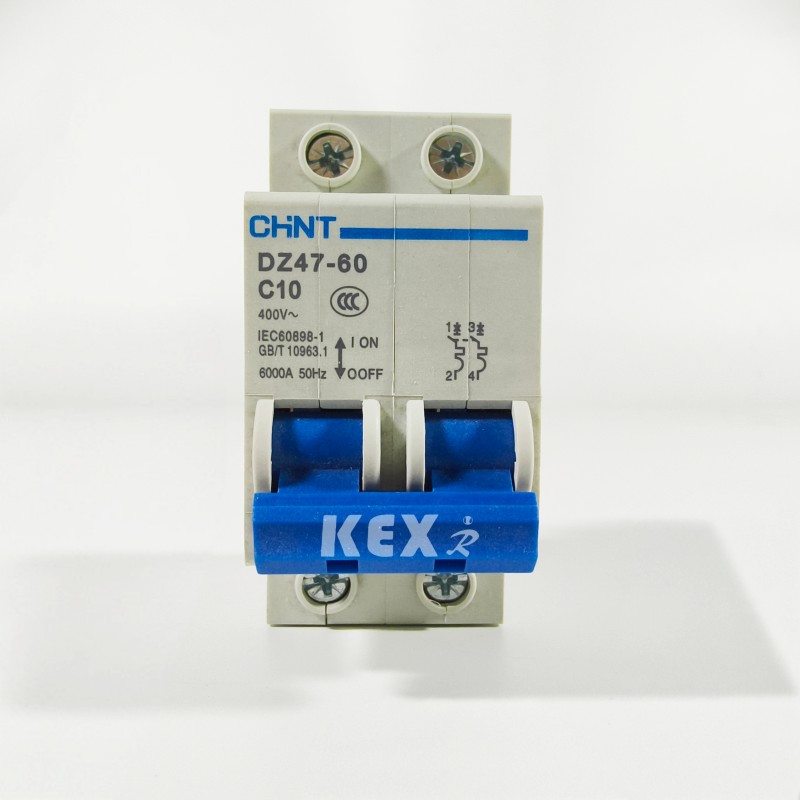

17.MCB

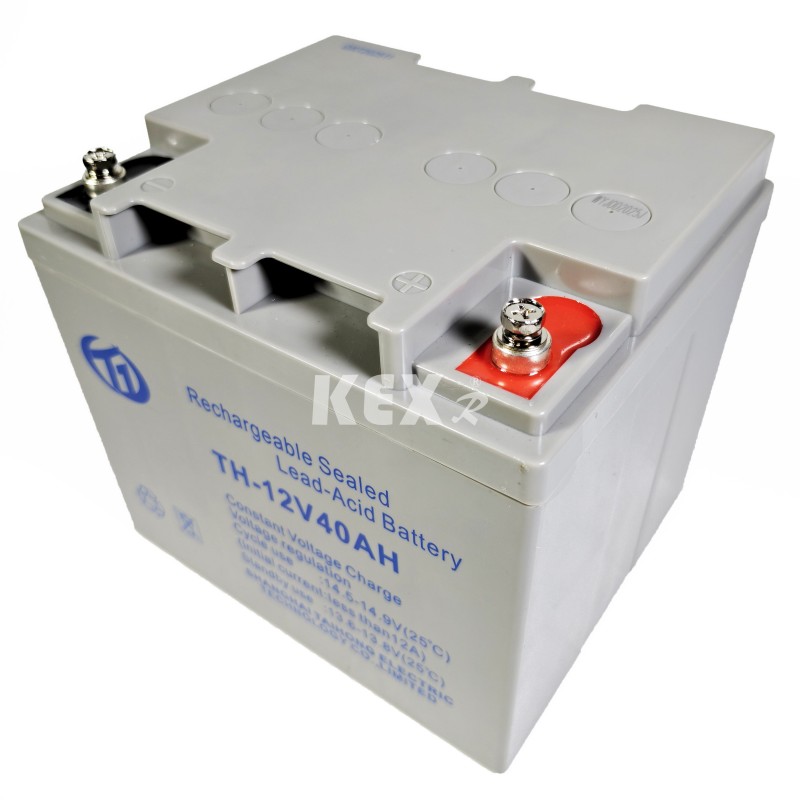

18.сақтау батареясы

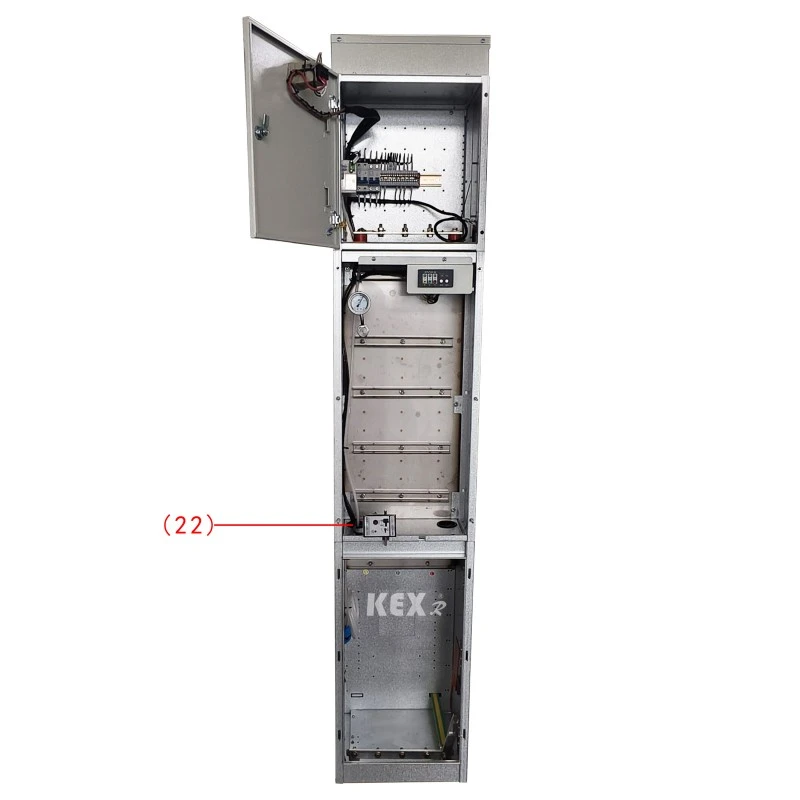

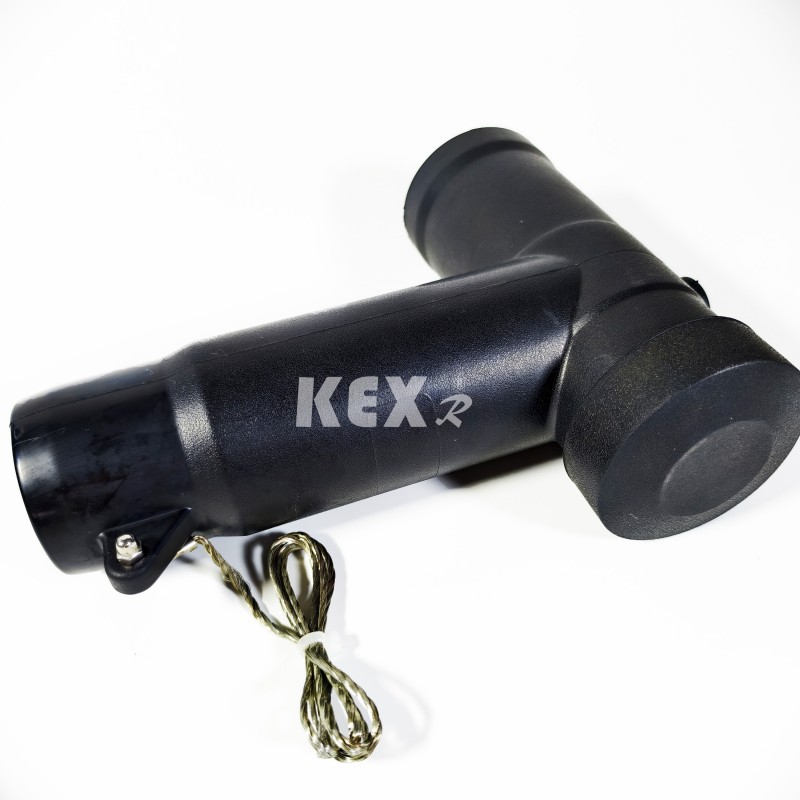

20. Кабельдік аша
● Пайдалану шарттары
◆ Температура: -25~45℃
◆ Ең жоғары тәуліктік температура: 35℃
◆ IP дәрежесі: Зарядталған корпус тығыздағышы IP67, коммутатор шкафының қабығы IP4x
◆Қоршаған ортаға зиянсыз газ оқшаулағыш тарату құрылғысының шкафының айналасындағы ауа коррозиялық жанғыш газбен және су буымен анық ластанбауы керек.
◆Жиі күшті діріл орыны жоқ және қатал бөліктердегі қаттылық дизайны әртүрлі талаптарға сәйкес келеді.
● Стандарттар
KXHB-12 типті экологиялық таза газ оқшаулағыш тарату құрылғысының шкафы төмендегі стандарттарға сәйкес келеді
◆Жоғары вольтты тарату құрылғылары мен басқару құрылғыларына арналған GB/T 1022 стандарттарының жалпы техникалық талаптары. ◆ GB/T39063640,5кВ айнымалы ток металл қоршалған тарату құрылғылары және басқару жабдығы.
◆ GB/T1985 Айнымалы токтың жоғары вольтты оқшаулағышы және жерге қосу қосқышы
◆ GB/T38043,6-40,5кВ айнымалы ток жоғары вольтты жүктеме қосқышы
◆ GB/T1984 Жоғары вольтты айнымалы ток ажыратқышы
◆ GB/T4208 қабық қорғау деңгейінің IP коды
◆ GB/T7354 Жартылай разрядты өлшеу
◆ GB/T311.1 Оқшаулауды үйлестіру 1-бөлім: Анықтама, принциптер мен ережелер
●Қоршаған ортаға зиянсыз газ оқшаулағыш таратқыш шкафының техникалық параметрлер кестесі
◆ Ажыратқыш шкафы
|
Элемент |
Бірлік |
Деректер |
|||
|
Номиналды кернеу |
К.В |
12 |
|||
|
Номиналды жиілік |
Х.З |
50 |
|||
|
Номиналды оқшаулау деңгейі |
1мин жұмыс жиілігіне төзімділік Вольтаж |
Топтық, фазадан кезеңге |
К.В |
42 |
|
|
Үзіліс |
48 |
||||
|
Жарықтандыру импульсіне төтеп беру кернеуі（ең жоғары） |
Топтық, фазадан кезеңге |
К.В |
75 |
||
|
Үзіліс |
85 |
||||
|
1мин қуат жиілігі қосалқы/басқару тізбегінің кернеуіне төтеп беру (жерге) |
К.В |
2 |
|||
|
Номиналды ток |
A |
630 |
|||
|
Номиналды қысқа мерзімді төзімді ток (виртуалды мән) |
Негізгі тізбек/Жерге қосу қосқышы |
кА |
25/4 с |
||
|
Жерге қосу тізбегі |
кА |
21,7/4 с |
|||
|
Номиналды шыңға төзімді ток |
Негізгі тізбек/Жерге қосу қосқышы |
кА |
63 |
||
|
Жерге қосу тізбегі |
кА |
54.5 |
|||
|
Номиналды қысқа тұйықталу тогы және үзіліс уақыты |
кА/Уақыт |
25/30 |
|||
|
Номиналды қысқа тұйықталу тогы (ең жоғары) |
кА |
63 |
|||
|
Номиналды кабель зарядының үзілу тогы |
A |
25 |
|||
|
O-0.3s-CO-180s-CO ажыратқышының номиналды жұмыс реттілігі |
|
|
|||
|
Механикалық өмір |
Ажыратқыш/ажыратқыш |
Уақыт |
10000/3000 |
||
|
IP дәрежесі |
Жабық қорап |
|
IP67 |
||
|
Коммутатордың қабығы |
|
IP4X |
|||
|
Газ кернеуі |
Номиналды газды зарядтау деңгейі (20℃, манометрлік кернеу) |
Мпа |
0.02 |
||
|
Номиналды газдың Мин функциясының деңгейі (20℃, манометрлік кернеу) |
Мпа |
0 |
|||
|
Тығыздау өнімділігі, |
Жылдық ағып кету жылдамдығы |
%/Жыл |
≤0,05 |
||
◆Жүктеу қосқышы шкафы
|
Элемент |
Бірлік |
Деректер |
|||
|
Номиналды кернеу |
К.В |
12 |
|||
|
Номиналды жиілік |
Х.З |
50 |
|||
|
Номиналды оқшаулау деңгейі |
1мин жұмыс жиілігіне төзімділік Вольтаж |
|
К.В
|
|
|
|
|
|
||||
|
Жарықтандыру импульсіне төтеп беру кернеуі（ең жоғары） |
|
К.В
|
|
||
|
|
|
||||
|
1мин қуат жиілігі қосалқы/басқару тізбегінің кернеуіне төтеп беру (жерге) |
К.В |
2 |
|||
|
Номиналды ток |
A |
630 |
|||
|
Номиналды қысқа мерзімді төзімді ток (виртуалды мән) |
Негізгі тізбек/Жерге қосу қосқышы |
Қ.А |
25/4 с |
||
|
Жерге қосу тізбегі |
Қ.А |
21,7/4 с |
|||
|
Номиналды шыңға төзімді ток |
Негізгі тізбек/Жерге қосу қосқышы |
Қ.А |
63 |
||
|
Жерге қосу тізбегі |
Қ.А |
54.5 |
|||
|
Номиналды қысқа тұйықталу тогы (ең жоғары) |
Жүктеме қосқышы/жерге қосқыш |
Қ.А |
63 |
||
|
Номиналды белсенді жүктеме үзіліс тогы |
A |
630 |
|||
|
Номиналды тұйық контурды үзу тогы |
A |
630 |
|||
|
5% Номиналды белсенді жүктеме үзіліс тогы |
A |
31.5 |
|||
|
Номиналды кабель зарядының үзілу тогы |
A |
10 |
|||
|
Белсенді жүктеменің номиналды үзіліс уақыты |
Уақыт |
100 |
|||
|
Жерге тұйықталу тоғының үзілуі |
A/Уақыт |
31,5/10 |
|||
|
Желілер мен кабельдердің зарядтау тогы жерге тұйықталу жағдайында ажыратылады. |
A/Уақыт |
17.4/10 |
|||
|
Механикалық өмір |
Ажыратқыш/ажыратқыш |
A/Уақыт |
10000/3000 |
||
|
IP дәрежесі |
Жабық қорап |
|
IP67 |
||
|
Коммутатордың қабығы |
|
IP4X |
|||
|
Газ кернеуі |
Номиналды газды зарядтау деңгейі (20℃, манометрлік кернеу) |
Мпа |
0.02 |
||
|
Номиналды газдың Мин функциясының деңгейі (20℃, манометрлік кернеу) |
Мпа |
0 |
|||
|
Тығыздау өнімділігі, |
Жылдық ағып кету жылдамдығы |
%/Жыл |
≤0,05 |
||

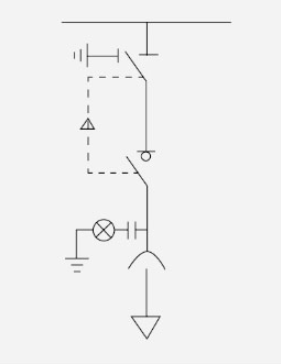

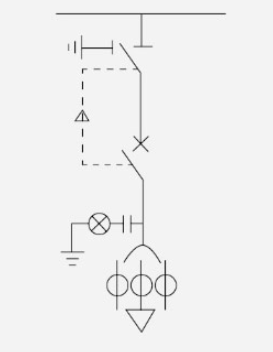

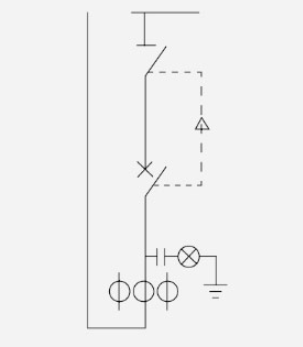

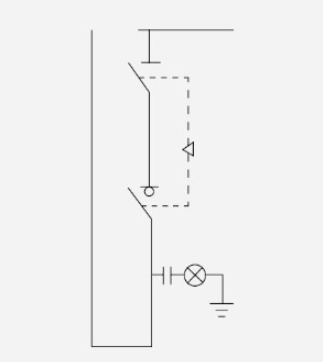

● Шкафты конфигурациялау схемасы
○ 1-сызба
CL650мм
◆Негізгі керек-жарақтар
▶Жүктеме қосқышы
▶Екі станциялық оқшаулау қосқышы
▶Тірі дисплей өлшегіш
▶Стандартты шина
▶Жұмыс тұтқасы
▶Шинаға хабарласыңыз
◇қосымша керек-жарақтар
▶Электрлік жұмыс механизмі
▶Сандық дисплей құралы
▶Тұрақты ток көзінің электромагниттік құлып көрсеткішінің құралы
▶Екіде үш механикалық блоктау
▶Төмен кернеу камерасын разрядтағышты онлайн бақылау
▶Сандық дисплей құралы
▶Пассивті қорғаныс
▶Орындықты көтеру
▶Түзеткіш модулі
▶Төмен кернеу камерасы
▶Екеуі бір механикалық блокада найзағай сөндіргіші
▶Тұрақты ток көзі (12сағ-24Ач) көрсеткіш аспаптың электромагниттік құлпы Көтеретін орындық

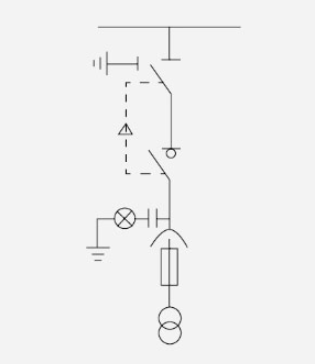

PTC500мм
◆Негізгі керек-жарақтар
▶Жүктеме қосқышы
▶Үш станциялы айырғыштың жанды дисплейі стандартты автобус жұмыс істейді
▶Тұтқа Кернеу трансформаторы
▶PT балқытылған түтік
▶Шынтақ кабель ашасы (кабельді қоса)
◇қосымша керек-жарақтар
▶Электрлік жұмыс механизмі
▶Сандық дисплей құралы
▶Тұрақты ток көзінің электромагниттік құлып көрсеткішінің құралы
▶Екіде үш механикалық блоктау разрядтағышты онлайн бақылау
▶Төмен кернеу камерасы
▶Сандық дисплей құралы
▶Пассивті қорғаныс
▶Орындықты көтеру түзеткіш модулі
▶Төмен кернеу камерасы
▶Екеуі бір механикалық блоктауға арналған ыдыс
▶Тұрақты ток көзі (12сағ-24Ач) көрсеткіш құралының электромагниттік құлпы
▶Орындықты көтеру

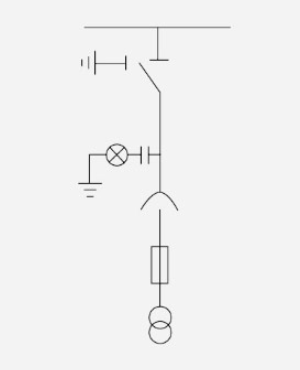

PTi500мм
◆Негізгі керек-жарақтар
▶Үш станциялы оқшаулағыш қосқыш
▶Зарядталған дисплей
▶Стандартты автобус
▶Жұмыс тұтқасы
▶Кернеу трансформаторы
▶PT балқытылған түтік
▶Шынтақ кабель ашасы (кабельді қоса)
◇қосымша керек-жарақтар
▶Электрлік жұмыс механизмі
▶Сандық дисплей құралы
▶Тұрақты ток көзінің электромагниттік құлып көрсеткішінің құралы
▶Екіде үш механикалық блоктау
▶Ұстағышты онлайн бақылау
▶Төмен кернеу камерасы
▶Сандық дисплей құралы
▶Пассивті қорғаныс
▶Орындықты көтеру
▶Түзеткіш модулі
▶Төмен кернеу камерасы
▶Екеуі бір механикалық тежегіш
▶Тұрақты ток көзі (12сағ-24Ач) көрсеткіш құралының электромагниттік құлпы
▶Орындықты көтеру
PT 500мм
◆Негізгі керек-жарақтар
▶Зарядталған дисплей
▶Стандартты автобус
▶Кернеу трансформаторы
▶PT балқытылған түтік
▶Шынтақ кабель ашасы (кабельді қоса)
◇қосымша керек-жарақтар
▶Электрлік жұмыс механизмі
▶Сандық дисплей құралы
▶Тұрақты ток көзінің электромагниттік құлып көрсеткішінің құралы
▶Екіде үш механикалық блоктау
▶Ұстағышты онлайн бақылау
▶Төмен кернеу камерасы
▶Сандық дисплей құралы
▶Пассивті қорғаныс
▶Орындықты көтеру
▶Түзеткіш модулі
▶Төмен кернеу камерасы
▶Екеуі бір механикалық тежегіш
▶Тұрақты ток көзі (12сағ-24Ач) көрсеткіш құралының электромагниттік құлпы
▶Орындықты көтеру

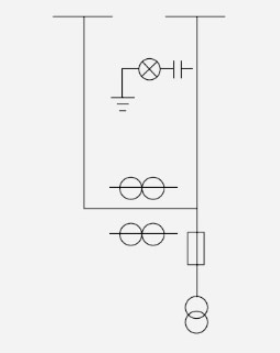

PTS500
◆Негізгі керек-жарақтар
▶Кернеу трансформаторы
▶PT балқытылған түтік
▶Шынтақ кабель ашасы (кабельді қоса)
◇қосымша керек-жарақтар
▶Найзағай
▶Ұстағышты онлайн бақылау
▶Тұрақты ток көзі (12сағ-24Ач)
▶Төмен кернеу камерасының көрсеткіш құралы
▶Сандық дисплей құралының электромагниттік құлпы
▶Орындықты көтеру
М 650мм
◆Негізгі керек-жарақтар
▶Зарядталған дисплей
▶Ұзын және қысқа автобус
▶Трансфер автобусы
▶Кернеу трансформаторы
▶ПТ балқытылған түтік дозалау цистернасы
▶Кернеу трансформаторы
◇қосымша керек-жарақтар
▶Төмен кернеу камерасының көрсеткіш құралы
▶Сандық дисплей құралының электромагниттік құлпы
▶Орындықты көтеру
▶Температура мен ылғалдылық реттегіші
Ескертпе: PT алдында оң оқшаулағыш қосқыш қосылса, шкафтың енін 1000 мм етіп өзгерту керек, ал басқа өлшемдер өзгеріссіз қалады.
○ 2-схема
C 420 мм
◆Негізгі керек-жарақтар
▶Үш станциялы оқшаулағыш қосқыш
▶Зарядталған дисплей
▶Стандартты автобус
▶Жұмыс тұтқасы
▶Жүктеме қосқышы
◇қосымша керек-жарақтар
▶Найзағайдың электрлік жұмыс механизмі
▶Жалпы сақтандыру
▶Сандық дисплей құралы
▶Тұрақты ток көзінің электромагниттік құлпы
▶Нөлдік тізбекті трансформатор
▶Ақаулық индикаторы (температураны өлшейтін) көрсеткіш аспап ▶Бөлдіргішті онлайн бақылау
▶Пассивті қорғаныс
▶Орындықты көтеру
▶Түзеткіш модулі
▶Өткізгіш ток трансформаторы
▶Ақаулық индикаторы EKL-4
▶Төмен кернеу камерасы
▶Бір механикалық блоктаудың екеуі
▶Кіріс желіні жерге қосуды құлыптау құрылғысы
▶Екіде үш механикалық блоктау
▶Кабельдік керек-жарақтар
V 420 мм
◆Негізгі керек-жарақтар
▶3 позициялы айырғыш
▶Зарядталған дисплей
▶Стандартты шина
▶Жұмыс тұтқасы
▶Ажыратқыш
▶КТ
◇қосымша керек-жарақтар
▶Электрлік жұмыс механизмі
▶Dodge құрылғысы
▶Жалпы сақтандыру
▶Сандық дисплей құралы
▶Тұрақты ток көзінің электромагниттік құлпы
▶Нөлдік тізбекті трансформатор
▶Ақаулық көрсеткіші (температураны өлшейтін) көрсеткіш құралы
▶Ұстағышты онлайн бақылау
▶Пассивті қорғаныс
▶Орындықты көтеру
▶Түзеткіш модулі
▶Өткізгіш ток трансформаторы
▶Төмен кернеу камерасының EKL-4 ақаулық көрсеткіші
▶Бір механикалық блоктаудың екеуі
▶Кіріс желіні жерге қосуды құлыптау құрылғысы
▶Екіде үш механикалық блоктау
▶Кабельдік керек-жарақтар
V 650 мм
◆Негізгі керек-жарақтар
▶Екі станциялық оқшаулау қосқышы
▶Зарядталған дисплей
▶Стандартты автобус
▶Жұмыс тұтқасының автоматты ажыратқышы
▶Ток трансформаторы
▶Автобусты қосу
◇қосымша керек-жарақтар
▶Электрлік жұмыс механизмі
▶Жалпы сақтандыру
▶Төмен кернеу камерасы
▶Бір механикалық блоктаудың екеуі
▶Екіде үш механикалық блоктау
▶Тұрақты ток көзінің көрсеткіш құралы
▶Сандық дисплей құралы
▶Орындықты көтеру
▶Пассивті қорғаныс түзеткіш модулі
▶Электромагниттік құлып
○ 3-сызба
DI 420мм
◆Негізгі керек-жарақтар
▶Зарядталған дисплей
▶Стандартты шина
◇қосымша керек-жарақтар
▶Кабельдік керек-жарақтарды тоқтатқыш
▶Ұстағышты онлайн бақылау
▶Ақаулық индикаторы EKL-4 ақаулық көрсеткіші (температураны өлшеумен) ▶Электромагниттік құлып
▶Орындықты көтеру
DI 420мм
◆Негізгі керек-жарақтар
▶Зарядталған дисплей
▶Стандартты шина
▶Жұмыс тұтқасы
▶2 позициялы айырғыш
◇қосымша керек-жарақтар
▶Төмен кернеу камерасы
▶Бір механикалық блоктаудың екеуі
▶Екіде үш механикалық блоктау
▶Электромагниттік құлыпты көтеру орны

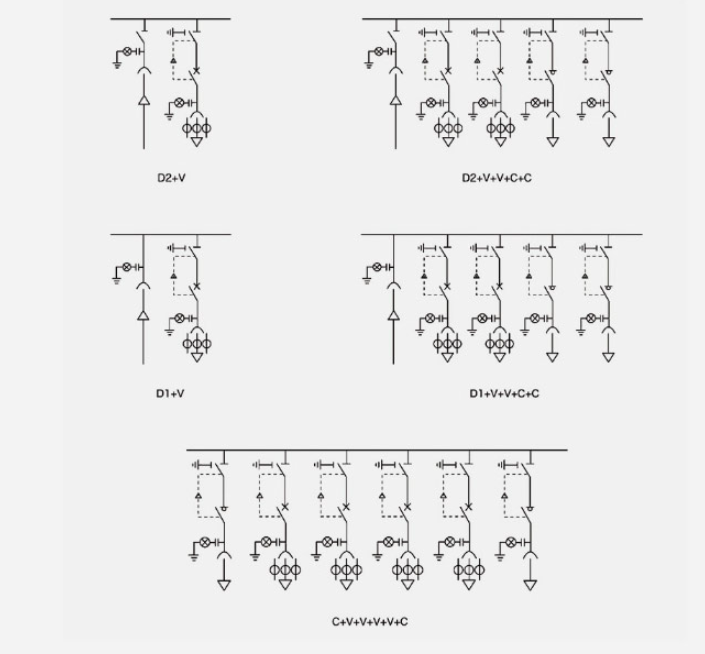

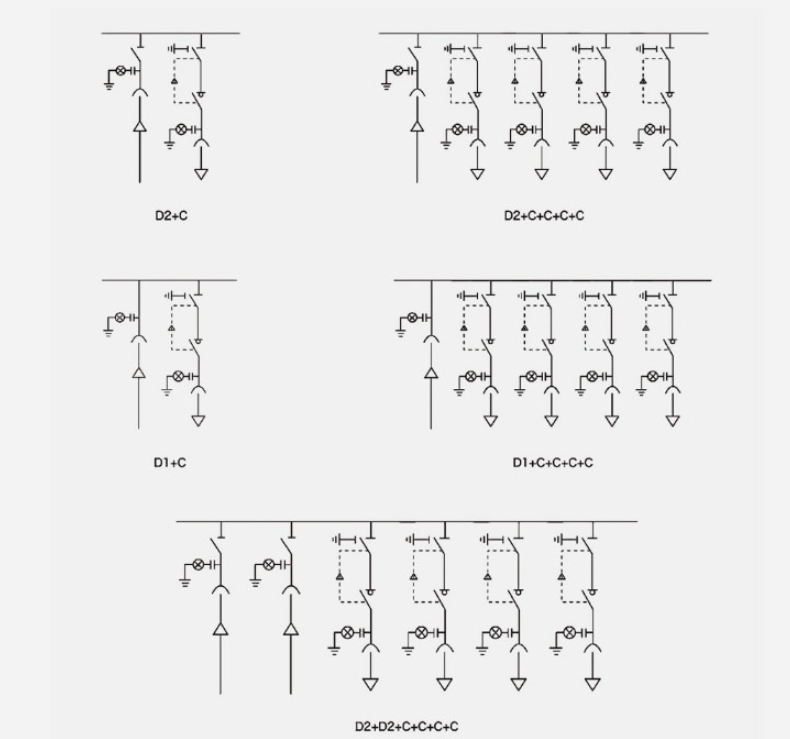

●Типтік схема комбинациясы 1
Ескертпе: Жоғарыда келтірілген типтік тіркесім анықтамалық схемасын пайдаланушылардың қажеттіліктеріне сәйкес әртүрлі жолдармен біріктіруге болады.

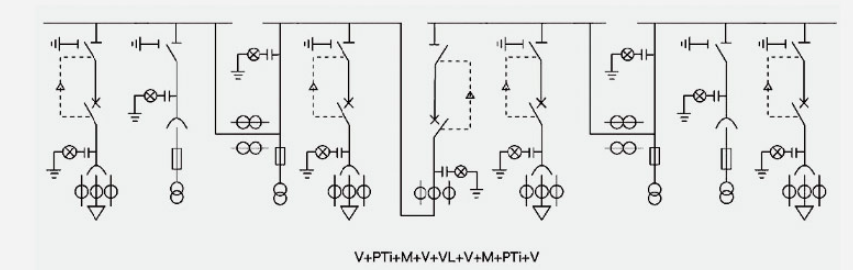

Типтік схема комбинациясы 2
Ескертпе: Жоғарыда келтірілген типтік тіркесім анықтамалық схемасын пайдаланушылардың қажеттіліктеріне сәйкес әртүрлі жолдармен біріктіруге болады.
ATS сегменттеу схемасы
● Пайдалану нұсқауларын ауыстырыңыз

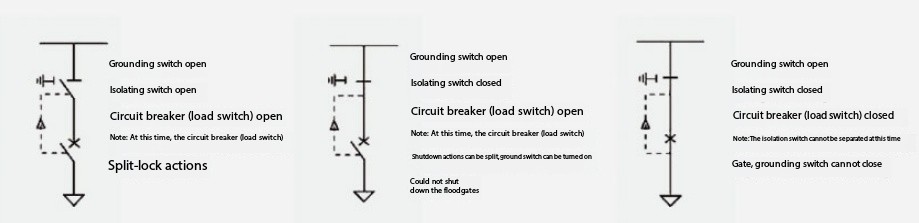

Ауыстыру орны, күй және блоктау
Операция қадамдары:
Қуат беріліс: Жоғарғы және төменгі есіктерді автоматты ажыратқышпен (жүктеме қосқышымен) іліңіз (жабыңыз) → оқшаулағыш қосқышы бар жерге қосқыш → қуат берілісімен автоматты ажыратқыш (жүктеме қосқышы) аяқталды.
Электр қуатын өшіру:Ажыратқыш (жүктеме қосқышы) → айырғыш → жерге қосқыш → сөндіргіш (жүктеме қосқышы) түсірілген (ашылған) және есік қараңғыланған.
● Орнату нұсқаулары

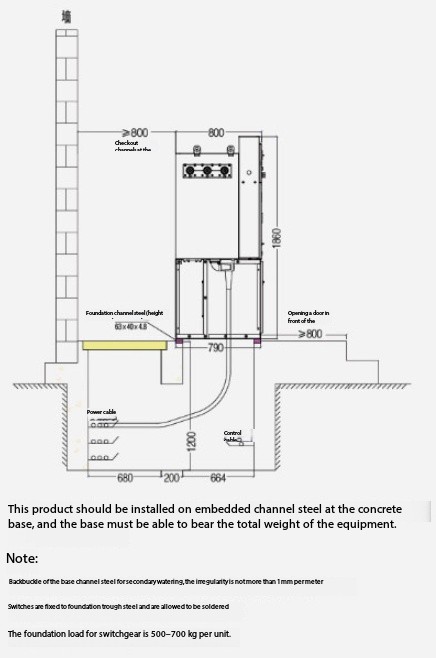

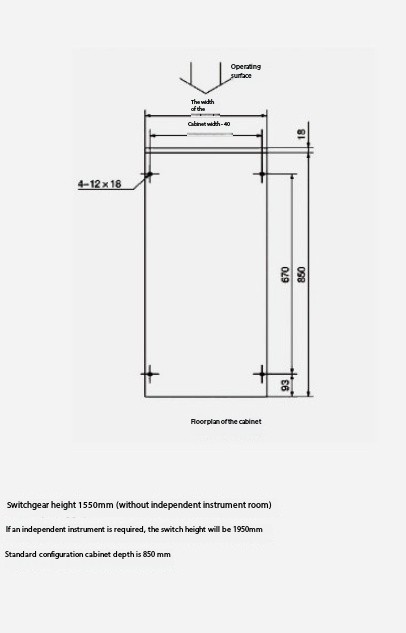

◆Фундамент және жалпы өлшемдері
◆Шкаф және жалпы орнату өлшемдері
Hot Tags: Қоршаған ортаға зиянсыз газды оқшаулағыш тарату құрылғыларының шкафы
Қатысты санат
- Қораптың түрі қосалқы станция
- Жоғары вольтты қоңырау негізгі құрылғы
- Кабельдік филиал қорабы
- Жоғары вольтты тарату қондырғылары
- Төмен кернеуді ауыстырғыш
- Фотоэлектрлік өнімдер
- SF6 жүктеу қосқышы
- Вакуумдық ажыратқыш
- Ажырату
- Жерге қосу қосқышы
- Ағымдағы трансформатор
- Кернеу трансформаторы
- Power Relay
- Электр тарату трансформаторы
Сұрау жіберу
Байланыс ақпараты
-
Мекенжай
№228 Вейшики жолы, ЮЭЮК-нің экономикалық даму аймағы, Вэньчжоу қаласы, Жезжiң провинциясы, Қытай
-
Тел
-
Электрондық пошта
Кабель тармағына, жоғары кернеуді қондырғыларға, төмен кернеулі коммутаторға немесе бағалар тізіміне қатысты сұраулар үшін бізге электрондық поштаны бізге қалдырыңыз, біз 24 сағат ішінде байланысамыз.
