Қоршаған ортаға зиянсыз блок

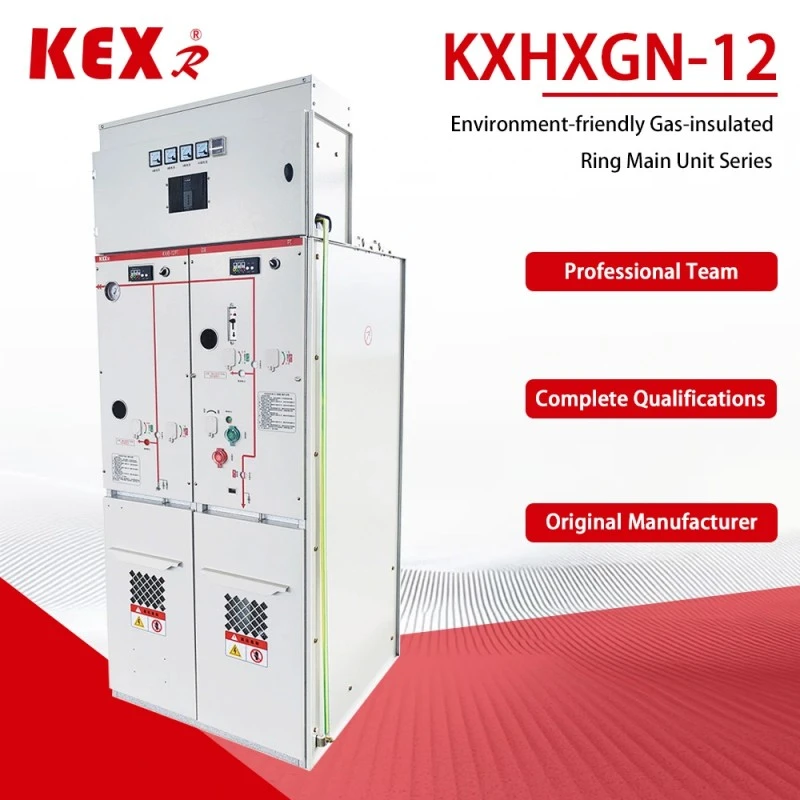

KXHXGN-12 типті KEXR, Қытайдағы электр энергиясын жеткізу және тарату жабдығын жеткізуші компаниясы шығарған қоршаған ортаға зиянсыз блок - сақиналы желіні электрмен жабдықтауға, терминалды электрмен жабдықтауға және шағын ауқымды тарату желілерін ашуға және жабуға жарамды оқшаулау ортасы ретінде қоршаған ортаны қорғау газы (мысалы, құрғақ ауа, азот немесе аралас газ) бар 12 кВ газ оқшауланған сақиналы желілік шкаф.
Үлгі: KXHXGN-12
Бренд: KEXR

Сұрау жіберу

Өнім Сипаттамасы

● Қоршаған ортаға зиянсыз бірліктің негізгі мүмкіндігі

(1) Қоршаған ортаны қорғау артықшылықтары

◆Тегін SFgas: Қоршаған ортаға зиянсыз құрылғы құрғақ ауаны, азотты немесе жаңа қоршаған ортаны қорғау газын (мысалы, G, AirPlus® және т.б.) қабылдайды, бұл ЕО F-Gas ережелеріне және Қытайдың «қос көміртегі» саясатына сәйкес келеді.

◆Төмен көміртегі шығарындысы: SF сақиналы желі шкафымен салыстырғанда, GWP (жаһандық жылыну потенциалы) нөлге жақындайды.

(2) Құрылымдық дизайн

◆Modular design: The Environment friendly unit unit of incoming line, outgoing line, metering and PT can be expanded.

◆Enclosed structure: The protection level of Environment friendly unit reaches IP67, which is dustproof, moisture-proof and condensation-proof, suitable for harsh environment.

◆Шағын өлшем: ол AIS сақиналы желі шкафына қарағанда орынды үнемдейді және дәстүрлі SF₆ GIS-ке қарағанда экологиялық таза.

(3) Интеллектуалды опциялар

Интеллектуалды бақылауды (мысалы, DTU, желідегі температураны өлшеу, ішінара разрядты бақылау және т.б.) Интернетке заттарға (IoT) қол жеткізуді қолдау және қашықтан пайдалану мен техникалық қызмет көрсетуді жүзеге асыру үшін таңдауға болады.

● Қоршаған ортаға зиянсыз құрылғының техникалық параметрлері

◆ Ажыратқыш шкафы

Элемент				Бірлік	Деректер
Номиналды кернеу				К.В	12
Номиналды жиілік				Х.З	50
Номиналды оқшаулау деңгейі	1мин жұмыс жиілігіне төзімділік Вольтаж		Топтық, фазадан кезеңге	К.В	42
			Үзіліс		48
	Жарықтандыру импульсіне төтеп беру кернеуі（ең жоғары）		Топтық, фазадан кезеңге	К.В	75
			Үзіліс		85
	1мин қуат жиілігі қосалқы/басқару тізбегінің кернеуіне төтеп беру (жерге)			К.В	2
Номиналды ток				A	630
Номиналды қысқа мерзімді төзімді ток (виртуалды мән)			Негізгі тізбек/Жерге қосу қосқышы	кА	25/4 с
			Жерге қосу тізбегі	кА	21,7/4 с
Номиналды шыңға төзімді ток			Негізгі тізбек/Жерге қосу қосқышы	кА	63
			Жерге қосу тізбегі	кА	54.5
Номиналды қысқа тұйықталу тогы және үзіліс уақыты				кА/уақыт	25/30
Номиналды қысқа тұйықталу тогы (ең жоғары)				кА	63
Номиналды кабель зарядының үзілу тогы				A	25
Ажыратқыштың номиналды жұмыс реттілігі O-0,3s-CO-180s-CO
Механикалық өмір		Ажыратқыш /ажыратқыш		Уақыт	10000/3000
IP дәрежесі		Жабық қорап			IP67
		Ауыстырғыштың қабығы			IP4X
Газ қысымы		Номиналды газды зарядтау деңгейі (20℃, манометрлік қысым)		Мпа	0.02
		Номиналды газ Минималды деңгейі (20℃, манометрлік қысым)		Мпа	0
Тығыздау өнімділігі,		Жылдық ағып кету жылдамдығы		%/Жыл	≤0,05

◆ Жүктеу ауыстырып-қосқыш шкафы

Элемент			Бірлік	Деректер
Номиналды кернеу			К.В	12
Номиналды жиілік			Х.З	50
Номиналды оқшаулау деңгейі	1мин жұмыс жиілігіне төзімділік Вольтаж		К.В

	Жарықтандыру импульсіне төтеп беру кернеуі（ең жоғары）		К.В

	1мин қуат жиілігі қосалқы/басқару тізбегінің кернеуіне төтеп беру (жерге)		К.В	2
Номиналды ток			A	630
Номиналды қысқа мерзімді төзімді ток (виртуалды мән)		Негізгі тізбек/Жерге қосу қосқышы	Қ.А	25/4 с
		Жерге қосу тізбегі	Қ.А	21,7/4 с
Номиналды шыңға төзімді ток		Негізгі тізбек/Жерге қосу қосқышы	Қ.А	63
		Жерге қосу тізбегі	Қ.А	54.5
Номиналды қысқа тұйықталу тогы (ең жоғары)		Жүктеме қосқышы/Жерге қосу қосқышы	Қ.А	63
Номиналды белсенді жүктеме үзіліс тогы			A	630
Номиналды тұйық контурды үзу тогы			A	630
5% Номиналды белсенді жүктеме үзіліс тогы			A	31.5
Номиналды кабель зарядының үзілу тогы			A	10
Белсенді жүктеменің номиналды үзіліс уақыты			Уақыт	100
Жерге тұйықталу тоғының үзілуі			A/Уақыт	31,5/10
Желілер мен кабельдердің зарядтау тогы жерге тұйықталу жағдайында ажыратылады.			A/Уақыт	17.4/10
Механикалық өмір	Ажыратқыш /ажыратқыш		A/Уақыт	10000/3000
IP дәрежесі	Жабық қорап			IP67
	Ауыстырғыштың қабығы			IP4X
Газ қысымы	Номиналды газды зарядтау деңгейі (20℃, манометрлік қысым)		Мпа	0.02
	Номиналды газ Минималды деңгейі (20℃, манометрлік қысым)		Мпа	0
Тығыздау өнімділігі,	Жылдық ағып кету жылдамдығы		%/Жыл	≤0,05

● Қоршаған ортаға зиянсыз құрылғының енгізу стандарты

◆ Жоғары вольтты тарату құрылғылары мен басқару құрылғыларына арналған GB/T 1022 стандарттарының жалпы техникалық талаптары.

◆ ГБ/T39063640,5кВ айнымалы ток металл қоршалған тарату құрылғылары және басқару жабдығы.

◆ GB/T1985 Жоғары вольтты айнымалы ток оқшаулау қосқышы және жерге қосу қосқышы

◆ ГБ/T38043,6-40,5кВ айнымалы ток жоғары вольтты жүктеме қосқышы

◆ GB/T1984 Жоғары вольтты айнымалы ток ажыратқышы

◆ ГБ/T4208 қабық қорғау деңгейінің IP коды

◆ GB/T7354 Жартылай разрядты өлшеу

◆ GB/T311.1 Оқшаулауды үйлестіру 1-бөлім: Анықтама, принциптер мен ережелер

● Қоршаған ортаға зиянсыз құрылғының шарттарын пайдалану

◆ Ең жоғары температура: +45 градус Цельсий;

◆ Ең төменгі температура: -25 градус Цельсий;

◆ Ең жоғары температура: (орташа 24 сағаттық) +35 градус Цельсий;

◆ Максималды орташа салыстырмалы ылғалдылық (24 сағат 1: ≤ 95%; Биіктігі: ≤ 1500м; Сейсмикалық қуаты: 8 градус;

◆ Қорғау дәрежесі: зарядталған корпус тығыздағышы IP67, ажыратқыш корпусының қабығы IP4x；

◆ Айналадағы ауа коррозиялық жанғыш газбен және су буымен анық ластанбауы керек.

◆ Жиі күшті діріл орыны жоқ және қатты бөліктердің астындағы қаттылық дизайны барлық талаптарға сәйкес келеді.

◆ Ол GB/T3906 стандартынан жоғары қалыпты қоршаған орта жағдайында пайдаланылған кезде, пайдаланушы KEXR-мен келіссөздер жүргізуі керек.

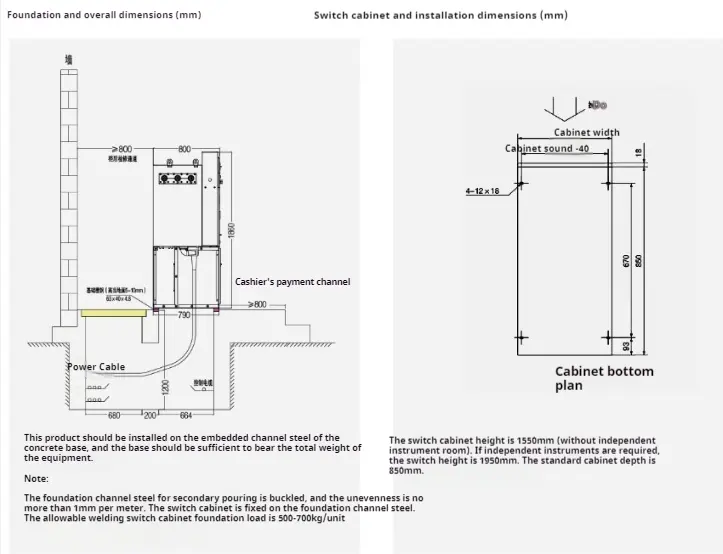

● Орнату нұсқаулары

Environment Friendly Unit
