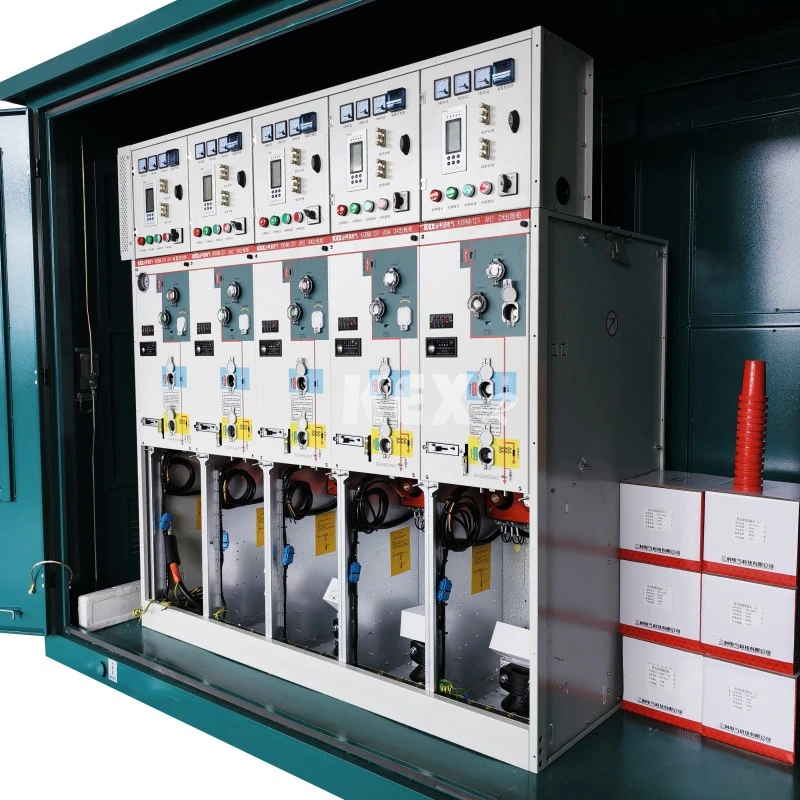

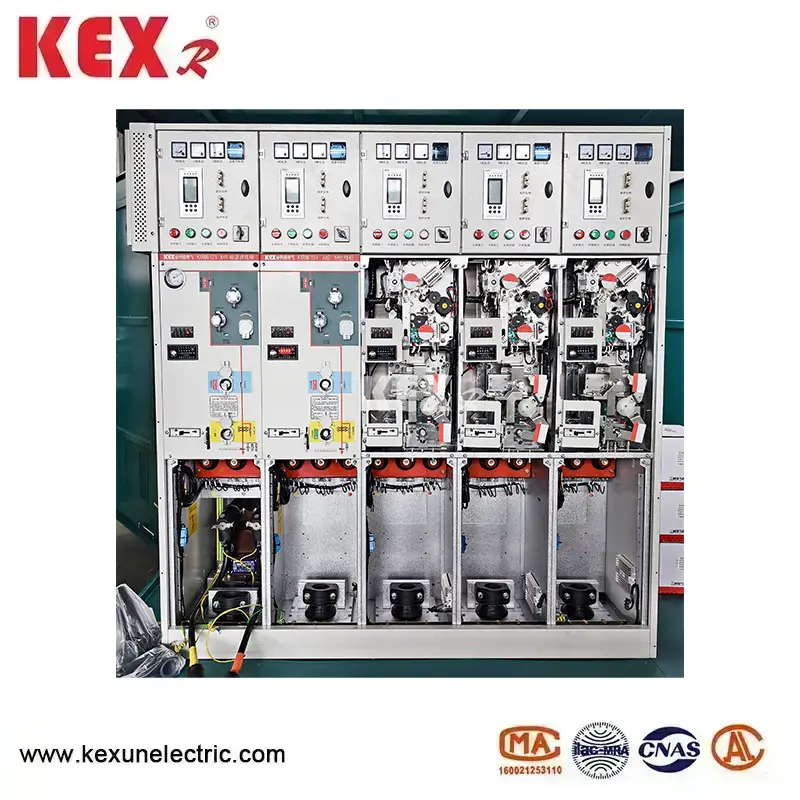

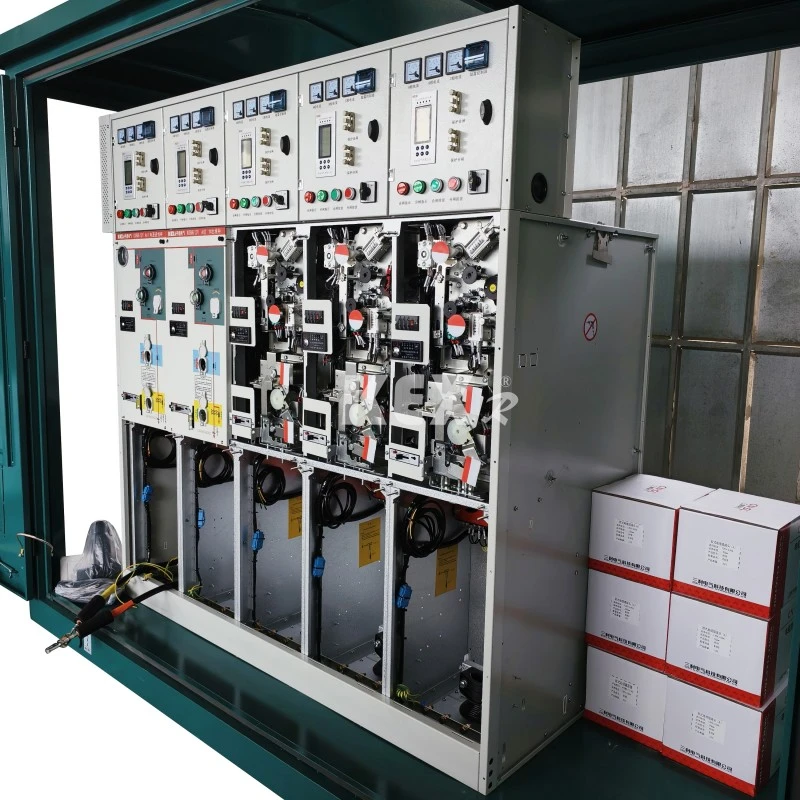

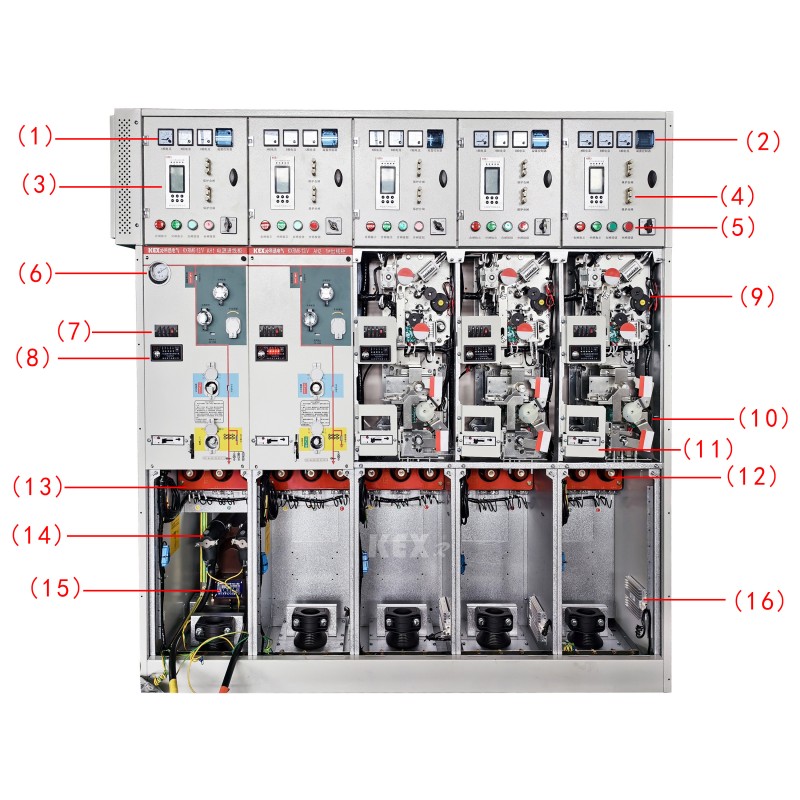

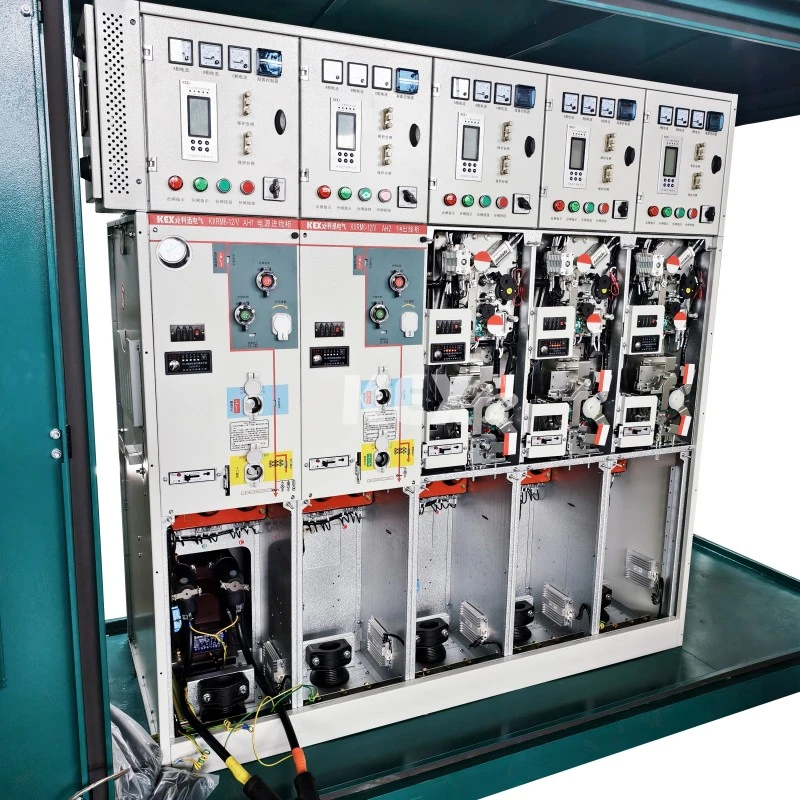

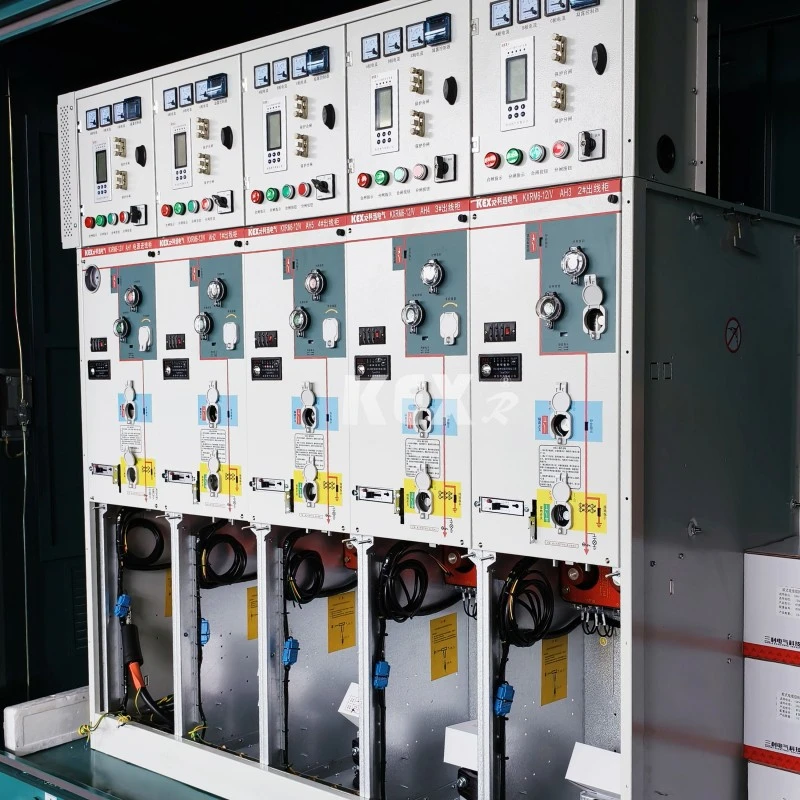

Біріктірілген типті ГАЖ шкафы

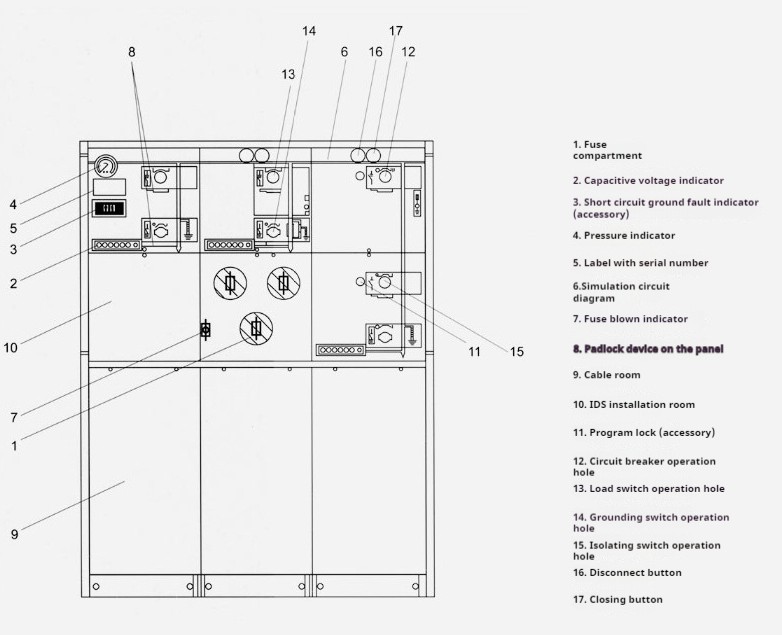

●Компоненттер

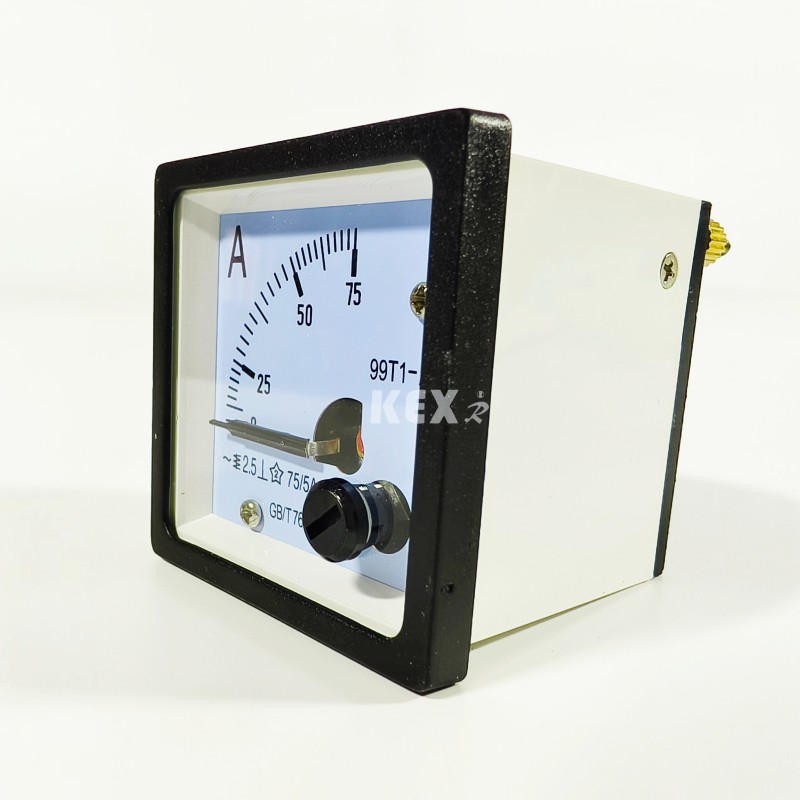

1.Амперметр

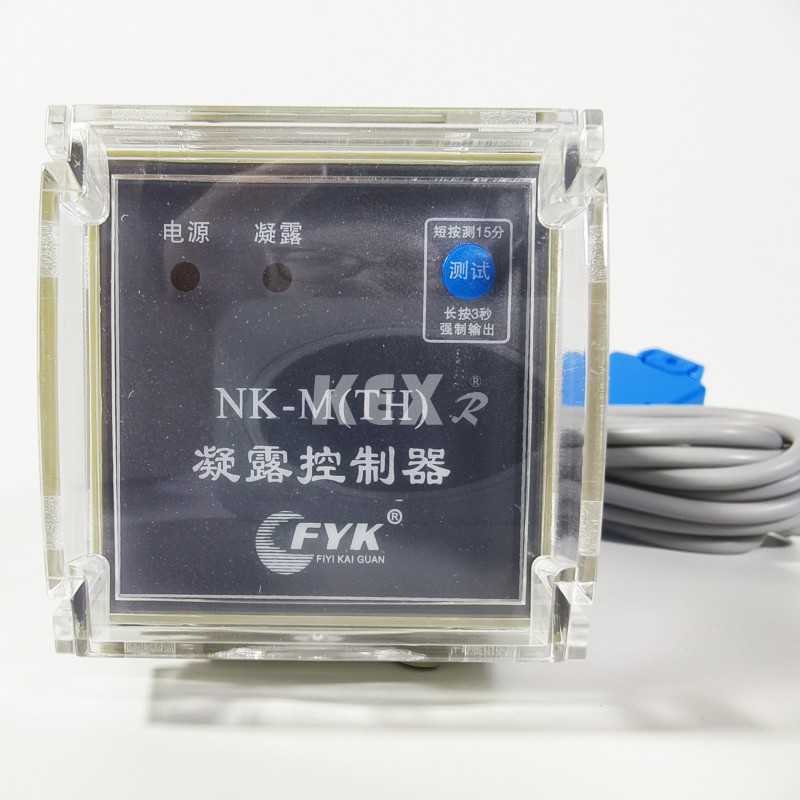

2. Конденсация реттегіші

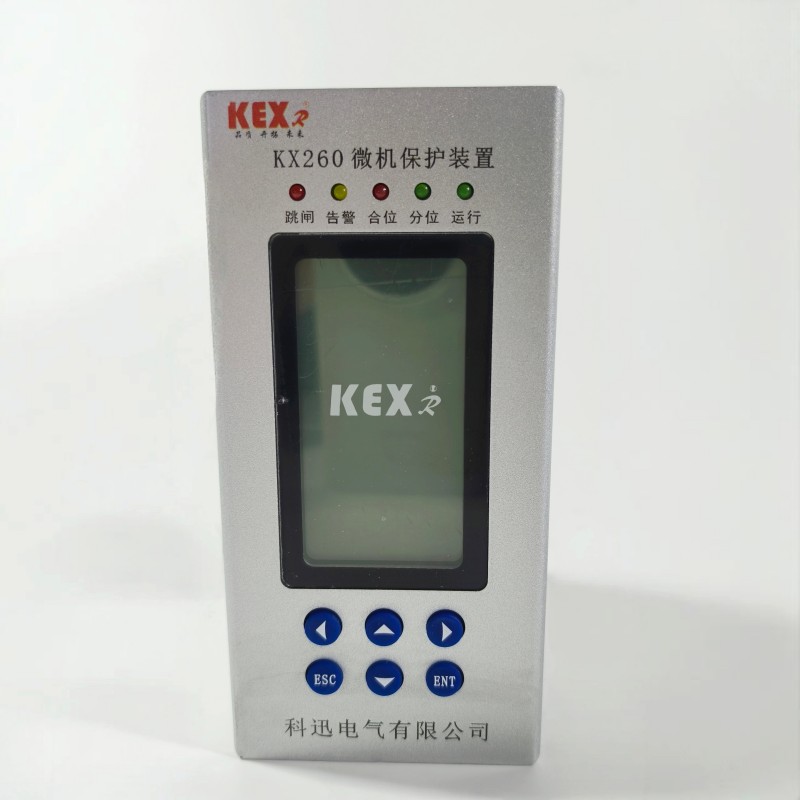

3.Микрокомпьютерді қорғау құрылғысы

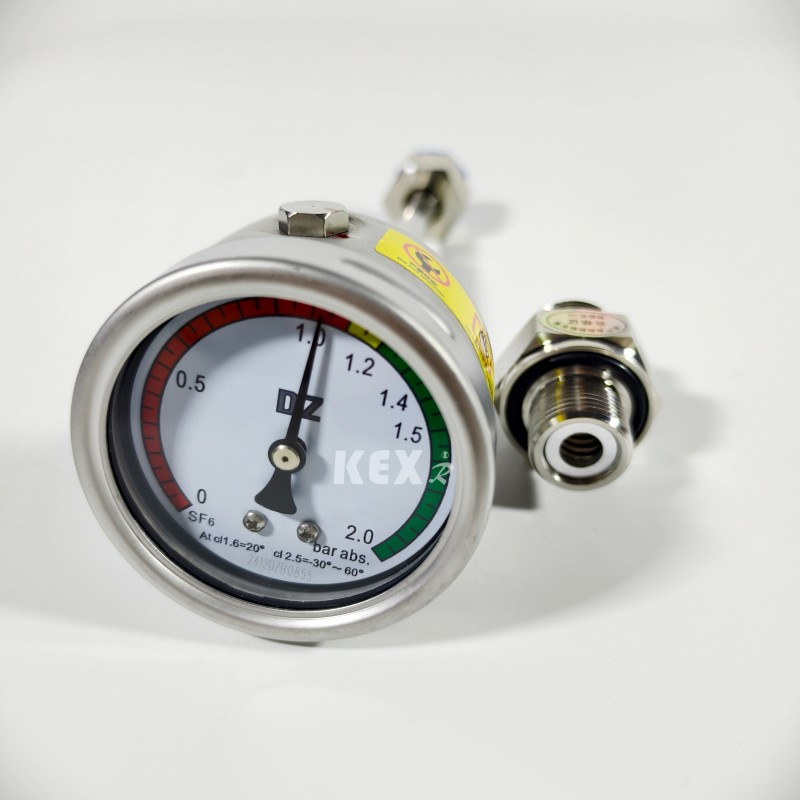

6 .Барометр

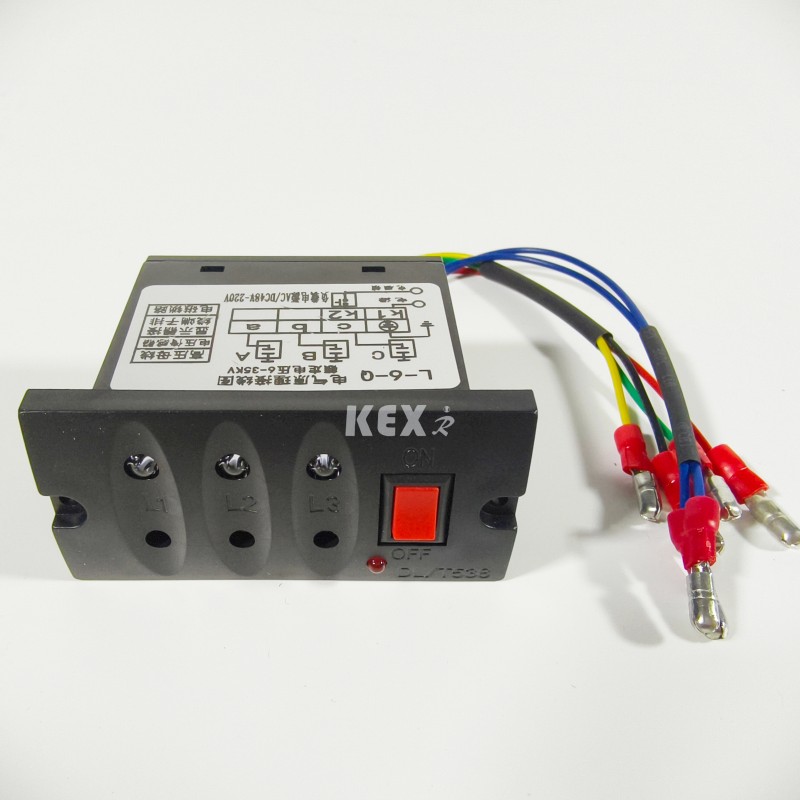

7.Зарядталған дисплей

 8.. Ақаулық көрсеткіші

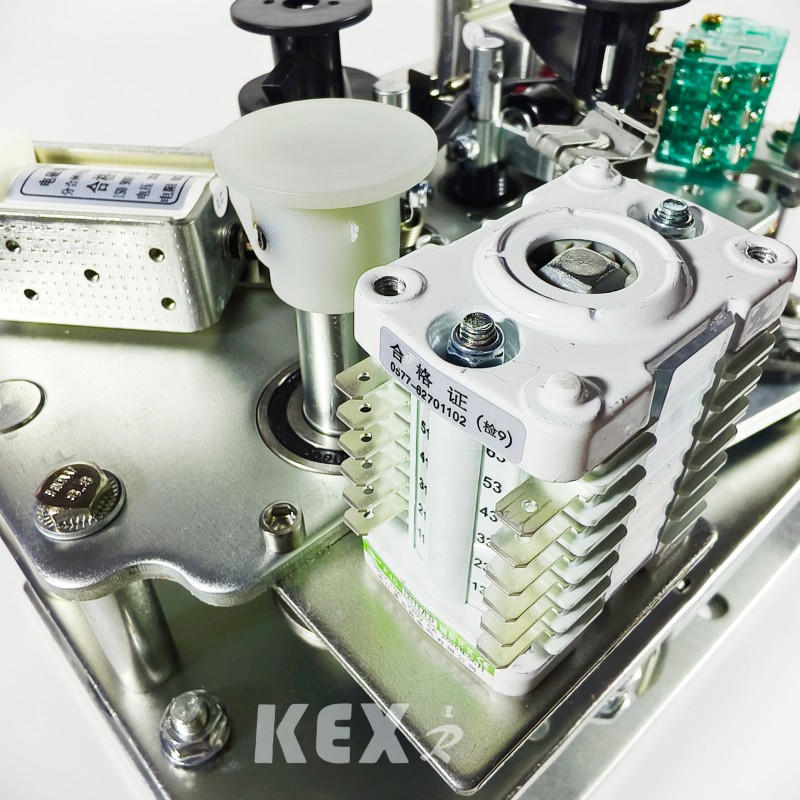

9. Электрлік жұмыс механизмі

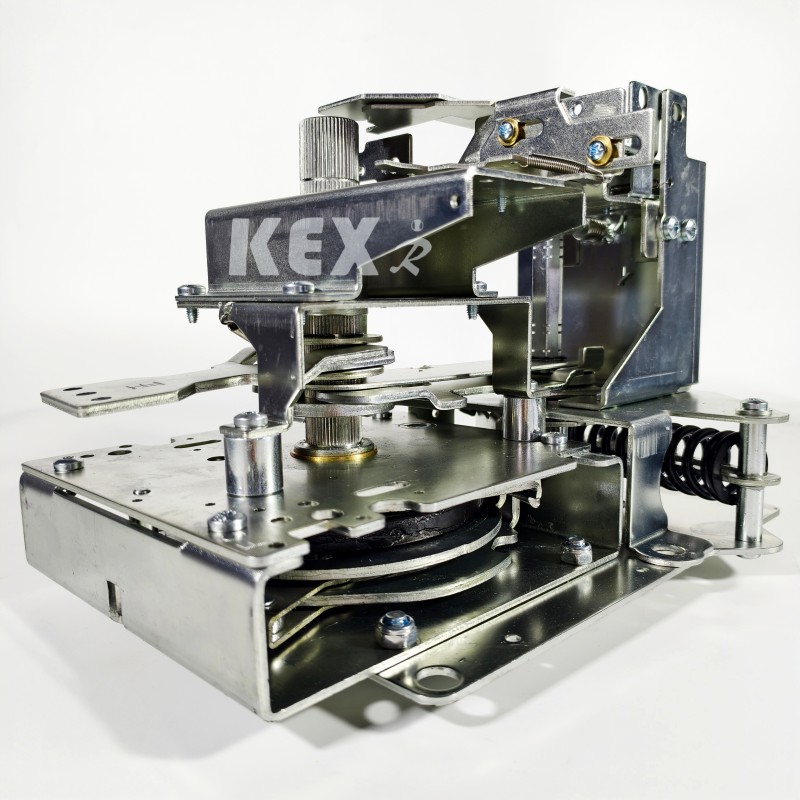

10. Қолмен жұмыс істеу механизмі

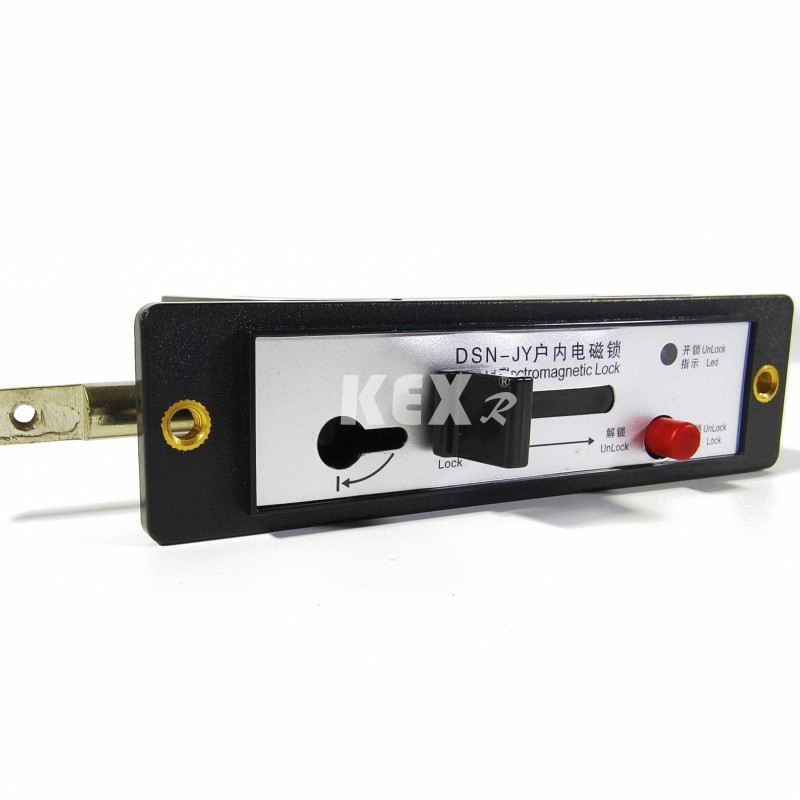

11. Электромагниттік құлып

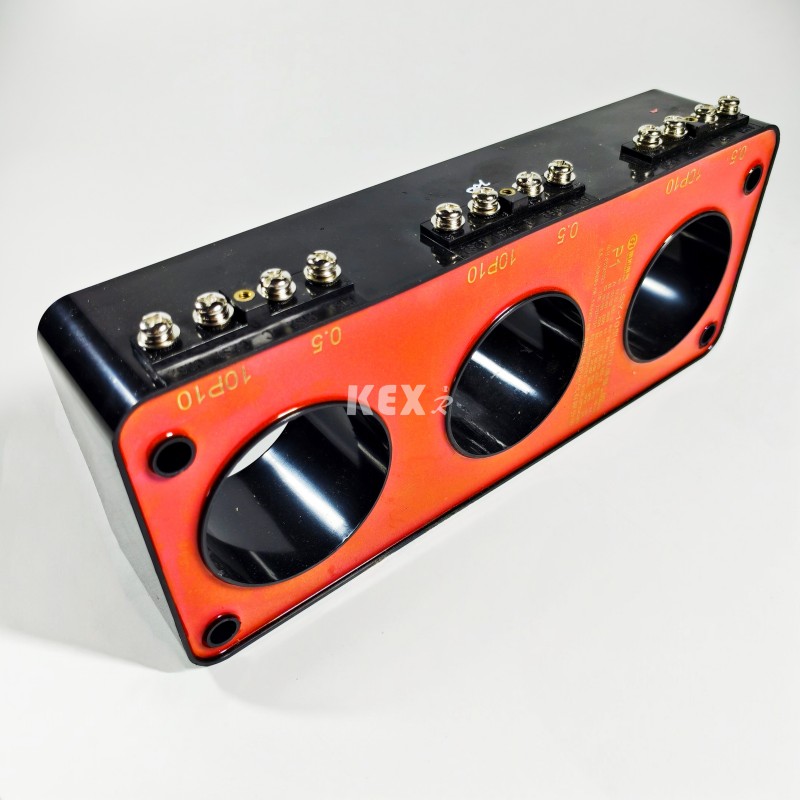

12~13 . Ток трансформаторы

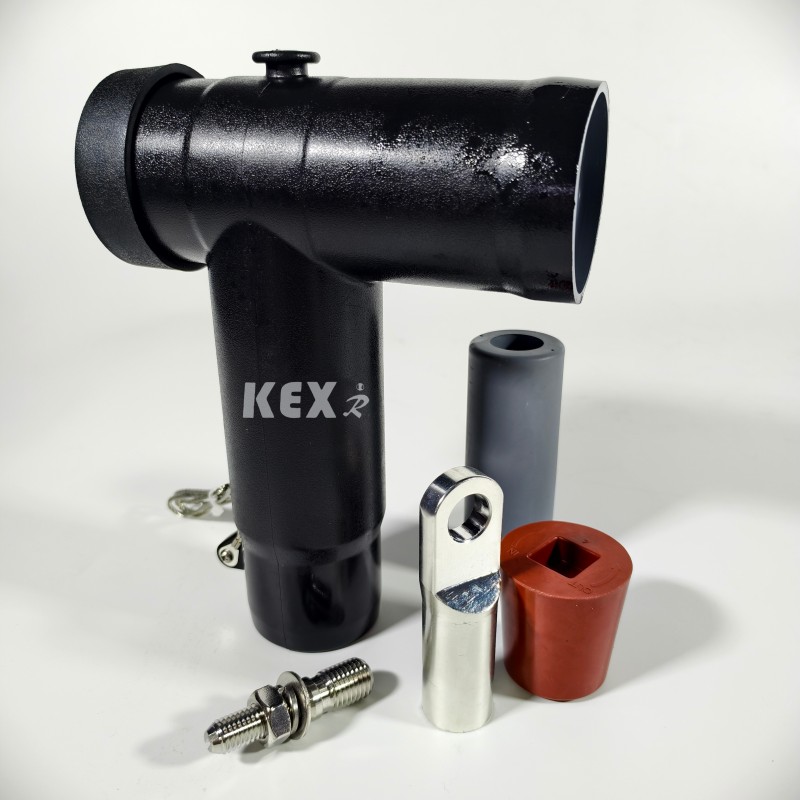

14. Кабельдік аша

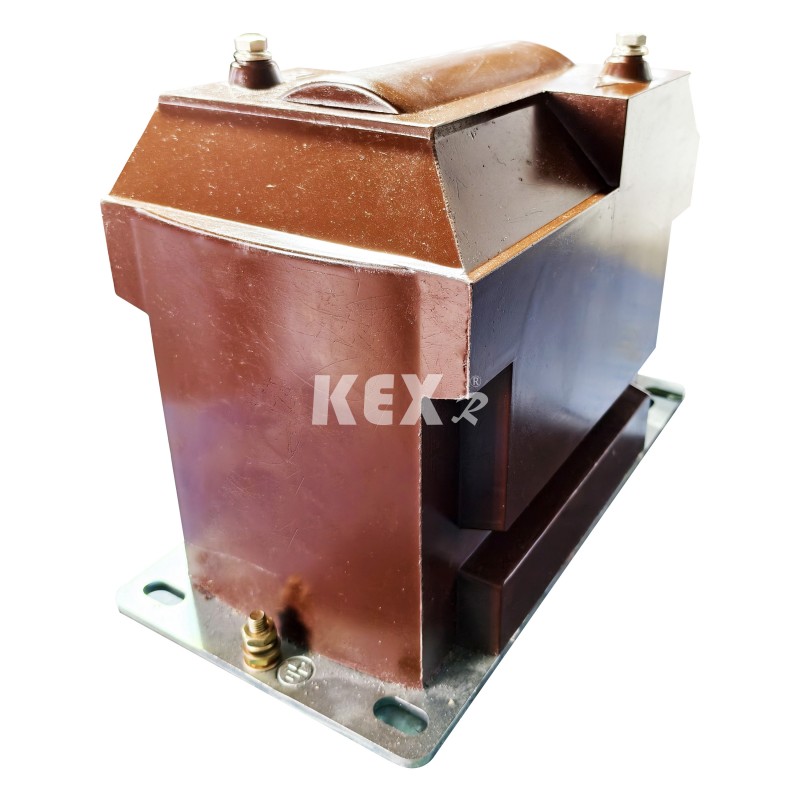

15. Кернеу трансформаторы

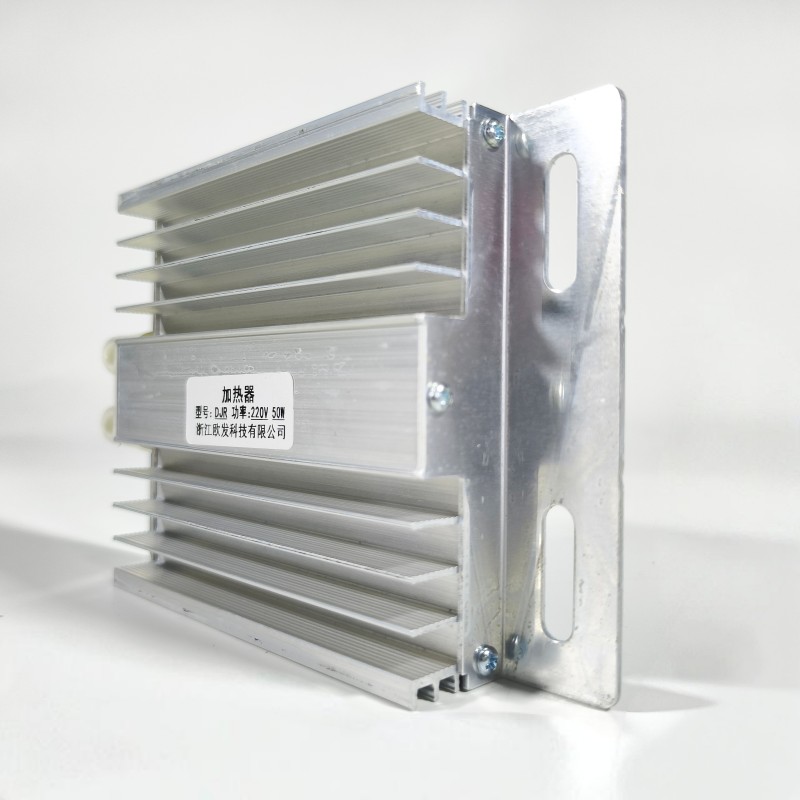

16 .Алюминий қорытпасынан жасалған қыздыру тақтасы

● Шарттарды пайдалану

KXRM6-12 аралас типті GIS шкафы жоғары және төмен температураға (+40℃~-40℃), ылғалдылыққа, шаңға, тұзды ластауға, шахталарға, биіктікке (1000м) және басқа орталарға жарамды. 24 сағат ішінде қысқа мерзімді суға батыру пайдалануға әсер етпейді. Ескертпе: Егер биіктік жоғарырақ болса, нақты биіктікті көрсетіңіз.

● Стандарттар

KXRM6-12 аралас типті GIS шкафы төмендегі стандарттарға сәйкес келеді

IEC60056, IEC60298, IEC60129, IEC60420, IEC60265, IEC60694  т.б...

GB3804, GB3906, GB11022  т.б...

● Негізгі артықшылықтар

◆ KXRM 6-12 аралас типті GIS шкафындағы SF6 газы доға сөндіргіш және оқшаулағыш орта ретінде пайдаланылады.

◆ Коммутатор шкафы толығымен тығыздалған және оқшауланған; Шиналар, ажыратқыштар және ток өткізгіш бөліктер толығымен баспайтын болаттан жасалған қабықпен қоршалған.

◆ Қуыс 1,4бар SF6 газымен толтырылған және қорғаныс деңгейі IP67 деңгейіне жетеді: бүкіл коммутатор құрылғысы сыртқы орта жағдайларынан мүлдем әсер етпейді, ол тіпті қысқа мерзімді суға батыру сияқты төтенше жағдайларда коммутатордың қалыпты жұмысын қамтамасыз ете алады және өнімге техникалық қызмет көрсету қажет емес.

◆ Коммутатор шкафында адамның дұрыс жұмыс істемеуінен болуы мүмкін персонал мен жабдықтың жұмысындағы ақауларды толығымен жоятын тамаша «бес-профилактикалық» блоктау құрылғысы бар.

 ◆ Барлық коммутатор шкафтарында сенімді қауіпсіз қысымды төмендету арналары бар, олар тіпті төтенше жағдайларда операторлардың жеке қауіпсіздігін қамтамасыз ете алады.

 ◆ Шкаф белгіленген блок комбинациясы және кеңейтілетін блок комбинациясы болып бөлінеді.

◆ Шкаф әдетте алдыңғы жағынан кіреді және шығады, сонымен қатар оны әртүрлі орнату орындарына сәйкес жағынан ұзартуға немесе ұзартуға болады.

◆ Шкафтың өлшемі орнатуға ыңғайлы және ол тар кеңістігі бар және қоршаған орта жағдайы нашар орындарға жарамды болуы мүмкін.

◆ Шкаф пайдаланушылардың әртүрлі қажеттіліктеріне сәйкес электрлік, қашықтан басқару және бақылау құрылғыларымен жабдықталуы мүмкін.

● Негізінен Техникалық параметрлер кестесі

ЕСКЕРТУ¹:Сақтандырғыштың номиналды токына байланысты

ЕСКЕРТУ²:Жоғары вольтты сақтандырғышқа байланысты

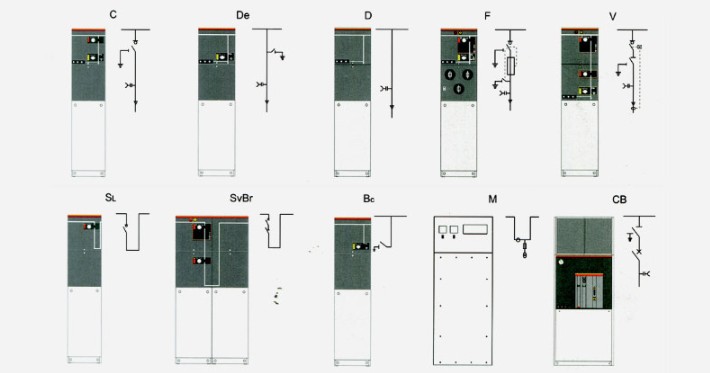

● Біріккен типті GIS кабинетінің әрбір модулінің келесі конфигурациясы бар

▶D корпусының конфигурациясы Стандартты конфигурация мен сипаттамалар үшін "Жерге қосу пышағы жоқ кабельді қосу модулі" бөлімін қараңыз.

▶C шкафының конфигурациясы Стандартты конфигурация мен сипаттамалар үшін «Жүктеуді ауыстырып қосу модулін» қараңыз.

▶F шкафының конфигурациясы Стандартты конфигурация мен сипаттамалар үшін «Вакуумдық қосқыш модулін» қараңыз.

 KX-RM6 Біріктірілген типті GIS шкафының стандартты комбинациясы келесі конфигурацияларды да қамтамасыз ете алады.

▶Кіріс төлкенің сыйымдылық кернеуінің көрсеткіші

▶Әр ауа камерасы SF6 тығыздығын бақылау үшін манометрмен жабдықталған.

▶Көтергіш ілмек

▶Жұмыс тұтқасы

Мысалы:

□ С модулін жүктеңіз

○ Стандартты конфигурация және мүмкіндіктер

▶630a шина

▶Үш станциялы жүктеме/жерге қосқыш

▶Екі тәуелсіз жүк қосқышы және жерге қосу қосқышының жұмыс білігі бар үш станциялы бір серіппелі жұмыс механизмі.

▶Жүктеме қосқышы мен жерге қосқыштың орналасу көрсеткіші

▶Алдыңғы жағындағы көлденең шығыс втулка, 630A 400 сериялы болт төлкесі.

▶Втулканың электрленуін көрсетуге арналған сыйымдылық кернеу көрсеткіші

▶Барлық қосқыш функциялары үшін панельге құлыптау құрылғысын орнату ыңғайлы.

▶SF6 газ манометрі (әр SF6 газ қорабында бір ғана)

▶Жерге қосу шинасы

▶Жерге қосу қосқышы мен кабельдік бөлменің алдыңғы панелі арасындағы құлыптау

○ Қосымша конфигурациялар мен мүмкіндіктер

▶Бақталған автобус кеңейтімі

▶Сыртқы автобус

▶Жүктеме қосқышының электрлік жұмыс механизмі DC24V/48V/110V/220V; Айнымалы ток 110В/220В；

▶Қысқа тұйықталу және жерге тұйықталу көрсеткіші Өлшеу сақиналы ток трансформаторы мен амперметр

▶Өлшеуіш сақиналы ток трансформаторы және ватт-сағат өлшегіш

▶Кабельдің кіріс төлкесінде найзағай сөндіргішін немесе қос кабель басын орнатуға болады.

▶Кілттік блокировка Кіріс желісіндегі кернеуді жерге тұйықтауды құлыптау (втулка кернеуі бар кезде жерге қосу қосқышын құлыптау) AC/DC 110 В/220 В. қосалқы контакт

▶Жүктеме қосқышының позициясы 2NO+2NC, жерге қосу қосқышының күйі 2NO+2NC, манометр 1NO сигналы және доға сөндіргіші 1NO сигнал контактісімен.

▶Қосымша құрылғыны орнатуға болады

▶Ажыратқыш шкафтың жоғарғы жағындағы екінші желілік камера, коммутатор шкафының жоғарғы жағындағы төмен кернеу қорабы.

□ F модулін жүктейтін қосқыш пен сақтандырғыш біріктірілген

○ Стандартты конфигурация және мүмкіндіктер

▶630a шина

▶Үш станциялы жүктеме қосқышы, сақтандырғыштың бірінші ұшы сақтандырғыштың соңындағы жерге қосу қосқышымен механикалық түрде қосылған.

▶Үш станциялы серіппелі жұмыс механизмі, екі тәуелсіз жүк қосқышы және жерге қосқыштың жұмыс білігі бар.

▶Жүктеме қосқышы мен жерге қосқыштың орналасу көрсеткіші

▶Сақтандырғыш бөшке

▶Сақтандырғыш көлденең орналастырылған.

▶Сақтандырғыштың істен шығу көрсеткіші Алдыңғы жағындағы көлденең шығыс втулкасы, 200A 200 сериялы қосылатын втулка.

▶Втулканың электрленуін көрсетуге арналған сыйымдылық кернеу көрсеткіші

▶Барлық қосқыш функциялары үшін панельге құлыптау құрылғысын орнату ыңғайлы.

▶SF6 газ манометрі (әр SF6 газ қорабында бір ғана)

▶Жерге қосу шинасы

▶Трансформаторды қорғау үшін сақтандырғыш параметрлері 12КВ, макс 125А, 24КВ және макс 63А.

▶Жерге қосу қосқышы мен кабельдік бөлменің алдыңғы панелі арасындағы құлыптау.

○ Қосымша конфигурациялар мен мүмкіндіктер

▶Бақталған шина кеңейтімі

▶Сыртқы шина 24V/48V DC 110V/220V DC/AC жүктеме қосқышы жұмысына арналған қозғалтқыш.

▶Параллельді қосу катушкасы 24V/48V DC 110V/220V DC/AC.

▶Параллель жабылатын катушкалар 24В/48В тұрақты ток 110В/220В тұрақты/айнымалы ток.

▶Өлшеуіш сақиналы ток трансформаторы және амперметр Өлшеуіш сақиналы ток трансформаторы және ватт-сағат өлшегіш

▶Кіріс желісіндегі кернеуді жерге тұйықтауды құлыптау (втулка кернеуі бар кезде жерге қосу қосқышын құлыптау) AC/DC 110 В/220 В. қосалқы контакт

▶Жүктемені жабу позициясы 2NO+2NC, жерге қосқыш күйі 2NO+2NC, сақтандырғыш үрлеу 1NO, манометр 1NO сигналы және доға сөндіргіш 1NO сигнал контактісі бар.

▶Қосымша құрылғыны қосқыш шкафтың жоғарғы жағындағы қосалқы желі камерасына және коммутатор шкафының жоғарғы жағындағы төмен кернеу қорабына орнатуға болады.

□ Есептегіш модулі M

○ Стандартты конфигурация және мүмкіндіктер

▶12КВ өлшеуіш шкаф

▶2 ток трансформаторы

▶2 кернеу трансформаторы

▶6 дана 400 сериялы втулкалар GSFR6-12 икемді ұзартылған сыртқы шинасын жоғарғы кіріс және төменгі розеткамен қосу үшін қолданылады.

▶ПТ қорғауға арналған жалын сөндіргіш

▶Төмен қысымды құраушы 1 вольтметр ауыстырып қосқышпен, 1 амперметр ауыстырып қосқышпен, ені x биіктігі x тереңдігі =696×1806×820мм.

○ Қосымша конфигурациялар мен мүмкіндіктер

▶3 ток трансформаторы

▶3 кернеу трансформаторы найзағай сөндіргіш

▶Тарату құрылғыларының зарядталғанын көрсететін сыйымдылық кернеуінің көрсеткіші

▶Төмен қысымның құрамдас бөлігі  ：1 қуат өлшегіш, 1 реактивті қуат өлшегіш.

□ VCB модулі CB

○Стандартты және қосымша конфигурация және мүмкіндіктер

▶Найзағай сөндіргіш 1250а/630а шинасының кіріс кабеліне орнатылған.

▶1250a/630a желісін қорғауға арналған вакуумдық ажыратқыш

▶Ток трансформаторы

▶Вакуумдық ажыратқыш VD4X0 электрмен басқарылатын 10В тұрақты ток

▶Кернеу трансформаторы

▶ҰҚС электрлік жұмысы, вакуумдық ажыратқыштың жоғарғы үш станциялы оқшаулағыш/жерге қосқышы. ▶Қорғаныс және басқару блогы REF542plus (қорғаныш КТ бар)

▶Тұрақты ток 110В/220В шунттаушы катушкалар

▶Тұйықталу катушкасы 110V/220VDC

▶Алдыңғы жағында көлденең орналасқан 1250A/630A шығыс төлкесінің 400 сериялы болт втулкасы.

▶Сыйымдылық кернеуі индикаторының резервтелген шина ұзартқышы 1250A/630A втулка кернеуін көрсету үшін

▶SF6 газ манометрі (әр SF6 газ қорабында бір ғана) Ені x биіктігі x тереңдігі = 696× 1806× 781 мм. ▶Қосу-өшіру реті: O-0.3s-CO-180s-CO.

▶Газ қысымының сенсоры

□ Қосымша керек-жарақтар

1. Көмекші контакт Барлық жүктеме ажыратқыштары мен автоматты ажыратқыштар қосқыш орнын көрсететін 2NO+2NC құрылғысымен жабдықталуы мүмкін. Трансформатор қосқышы мен автоматты ажыратқышқа параллель қосқышты (айнымалы ток немесе тұрақты ток) орнатуға болады, ал төменгі вольтты басқару құрамдас бөлігі алдыңғы панельдің артында орналасқан.

2. Кернеу көрсеткіші Сыйымдылықты кернеу индикаторы втулканың зарядталғанын немесе зарядталмағанын және ондағы розетканың ядролық фаза үшін қолданылуын көрсетеді.

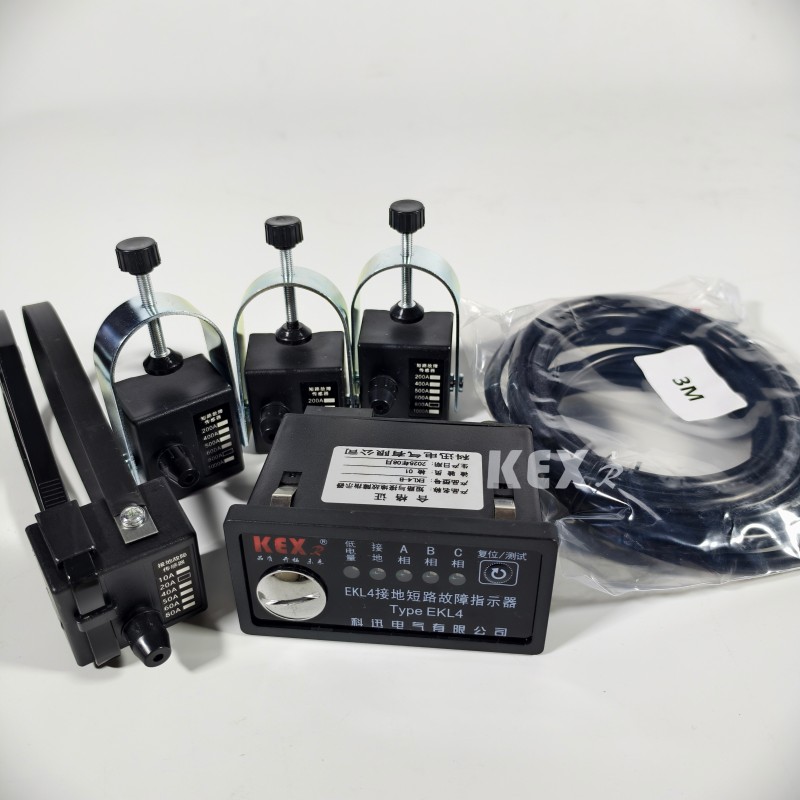

3. Қысқа тұйықталу және жерге тұйықталу индикаторы Ақаулықты анықтауды жеңілдету үшін кабель қосқышы модулін қарапайым ақаулықты анықтау үшін қысқа тұйықталу және жерге қосу ақаулары индикаторларымен жабдықтауға болады.

4. Электрмен жұмыс істеу Бұл кабельдік қосқыш блогы мен трансформатор блогының қолмен жұмыс істеу механизмінің стандартты схемасы. Сондай-ақ электрлік жұмыс механизмін орнатуды таңдауға болады. Кабельдік ажыратқыштар, вакуумдық ажыратқыштар және жерге қосқыштар алдыңғы панельдің артында орналасқан механизмдер арқылы басқарылады. Барлық ажыратқыштар мен автоматты ажыратқыштар жұмыс тұтқасымен (стандартты конфигурация) басқарылуы мүмкін немесе қозғалтқыштың жұмыс механизмімен (керек-жарақтар) жабдықталуы мүмкін. Дегенмен, жерге қосқышты тек қолмен басқаруға болады және ақаулық токты жабу мүмкіндігі бар механизм конфигурацияланған. Электрлік жұмыс механизмін кезең бойынша оңай жүзеге асыруға болады.

5. Кабель қосылымы DIN47636 стандартына сәйкес стандартты втулкалар орнатылған. Барлық втулкалар жерден бірдей биіктікке ие және кабельдік бөлменің қақпағымен қорғалған. Кейбір қақпақ тақтайшаларын жерге қосу қосқышымен құлыптауға болады, сонымен қатар қос кабельді кіріс желілері үшін арнайы қос кабельдік бөлме қақпақтарын пайдалануға болады.

6. Қысым көрсеткіші Әдетте манометр арқылы жасалған қысым көрсеткішімен жабдықталған. Бұдан басқа, қысымның төмендеуін көрсететін электрлік контактілер қамтамасыз етілуі мүмкін.

7. Кілттерді құлыптау Ажыратқыштарға, жүктеме ажыратқыштарына және жерге қосу қосқыштарына арналған кілт құлыптарын орнатуға болады. Ол автоматты сөндіргіштерге, жүктеме ажыратқыштарына және жерге қосу қосқыштарына жарамды құлыпталатын жартылай баспанамен жабдықталуы мүмкін.

8. Доға сөндіргіші Барлық сақиналы желі блоктары доға сөндіргіштермен жабдықталуы мүмкін. Ішінде доға пайда болған кезде доға сөндіргіштер кіріс төлкеде, соның ішінде D, DE және V модульдерінде автоматты түрде жабылады және барлық кабельдік модульдер доға сөндіргішпен жабдықталуы мүмкін. Олар құрылғыға тапсырыс беруі керек және оны өзгерте алмайды. Доға сөндіргішінің әрекетін осы әдіс арқылы көрсетуге болады және SF6 шкафындағы электр контактілері алдыңғы панельдің артындағы терминалға қосылған.

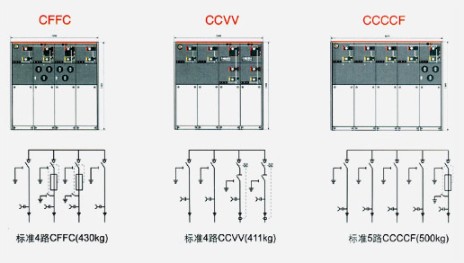

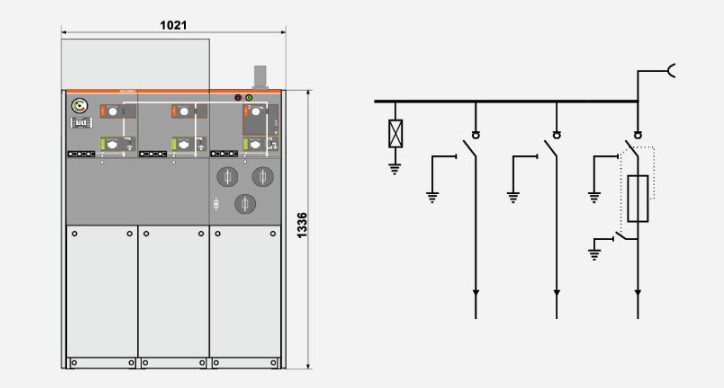

● Схема үлгісі

◆ 1-схема SA+CCF+

 Автобусқа найзағай сөндіргішті орнатып, оны кеңейтуге қалдырыңыз.

 Ескерту: Коммутаторлардың саны 3-тен кем болмауы керек.

◆ 2 CCF+ схемасы

Кіріс желісіне найзағай сөндіргішті орнатыңыз және кеңейтуді сақтаңыз.

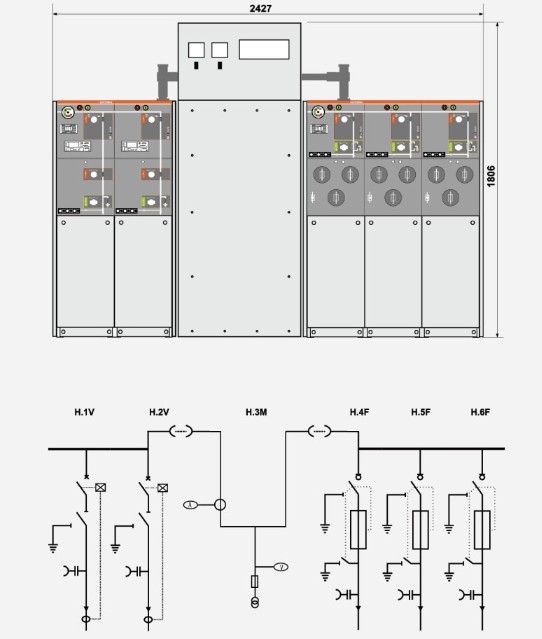

◆ 3-сызба  W+M+FFF

HV жағын есептеу

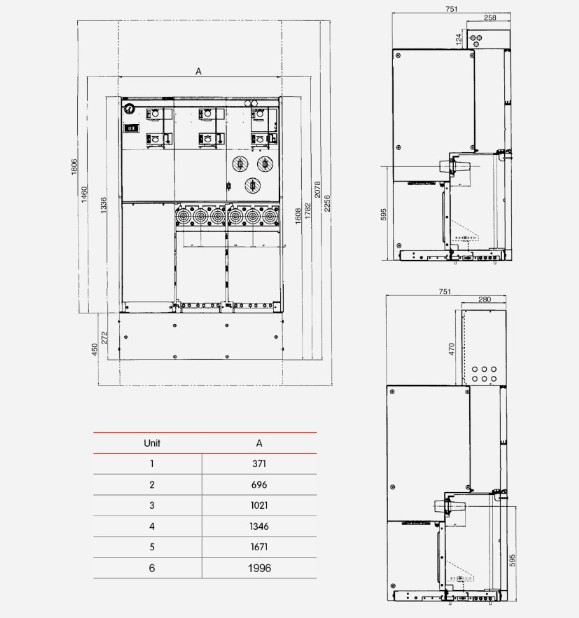

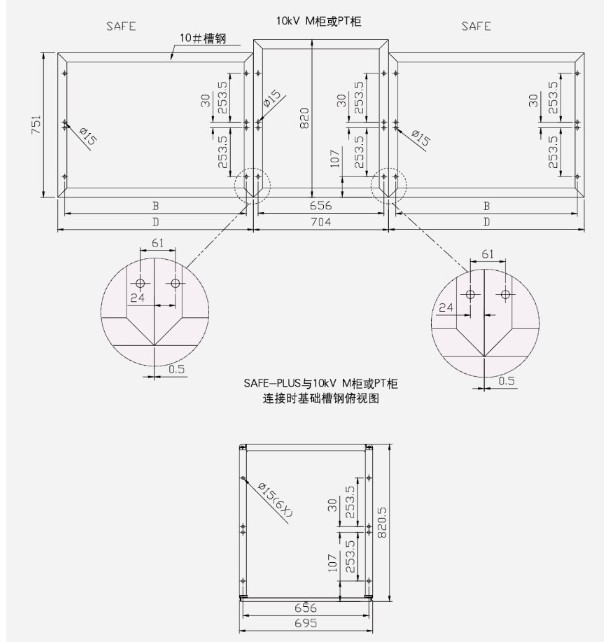

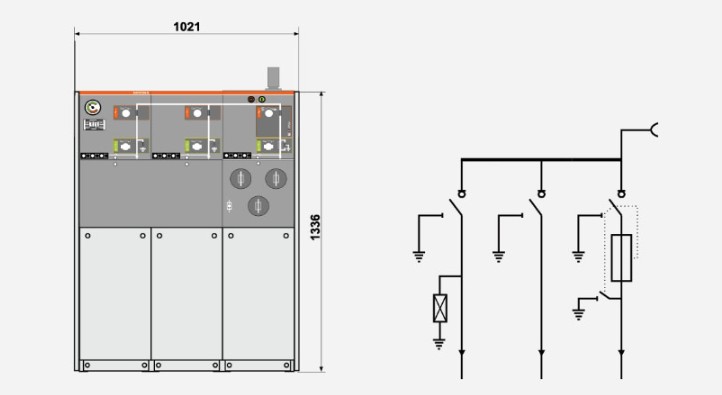

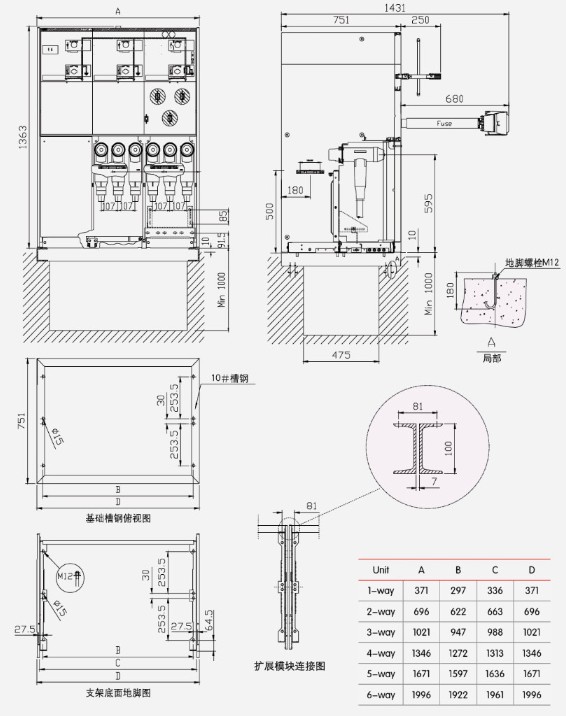

● KXRM6-12 аралас типті GIS шкафының құрылымы және өлшемдер кестелері
