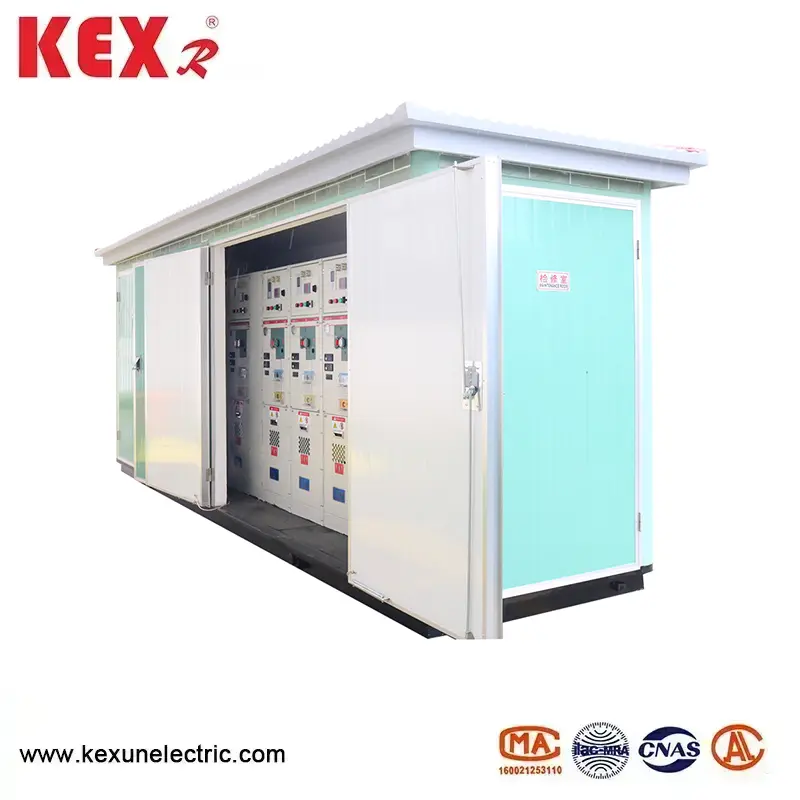

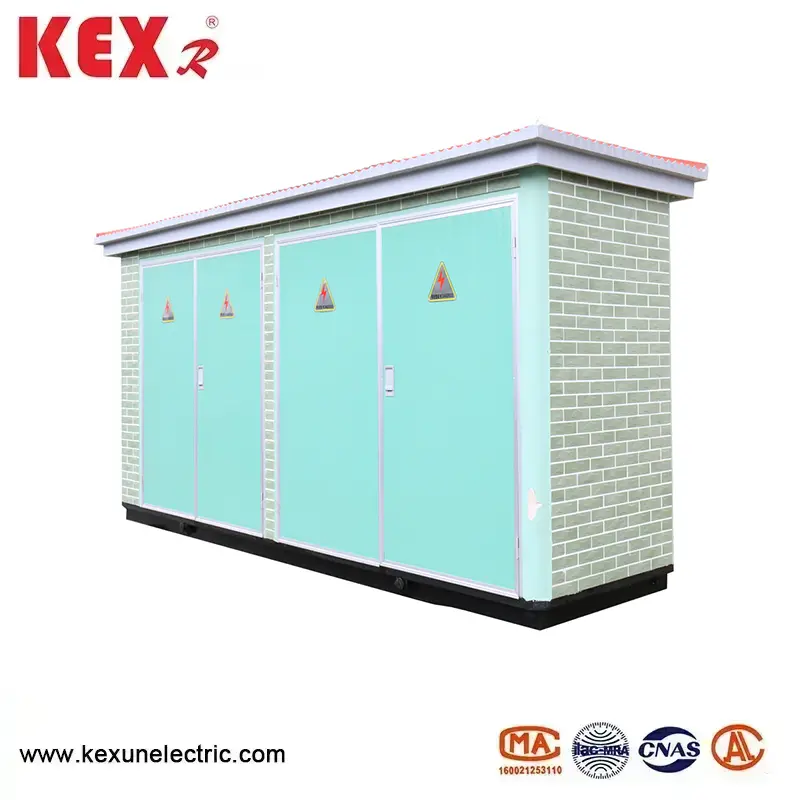

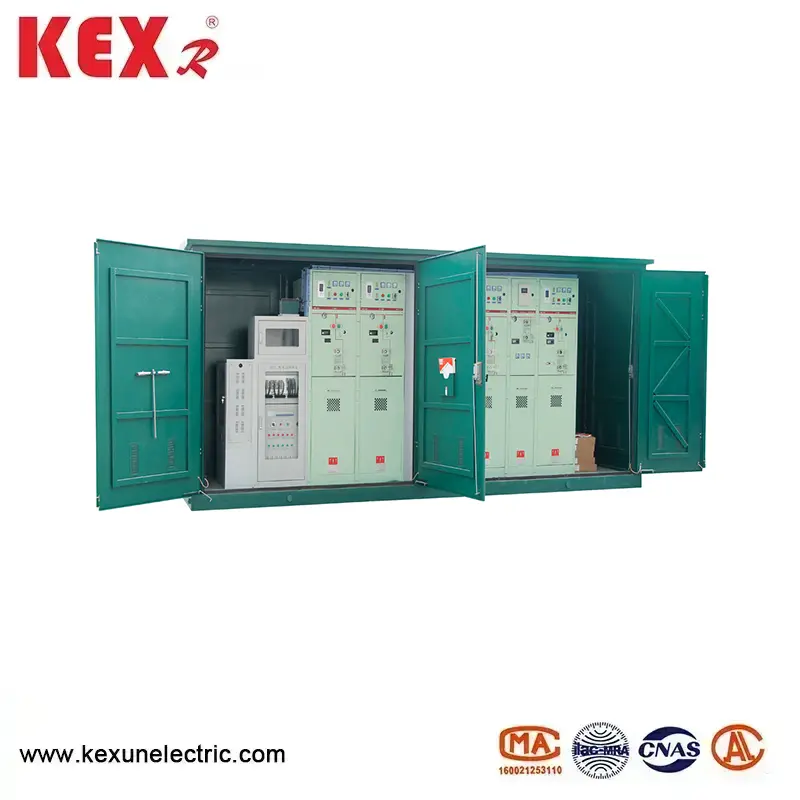

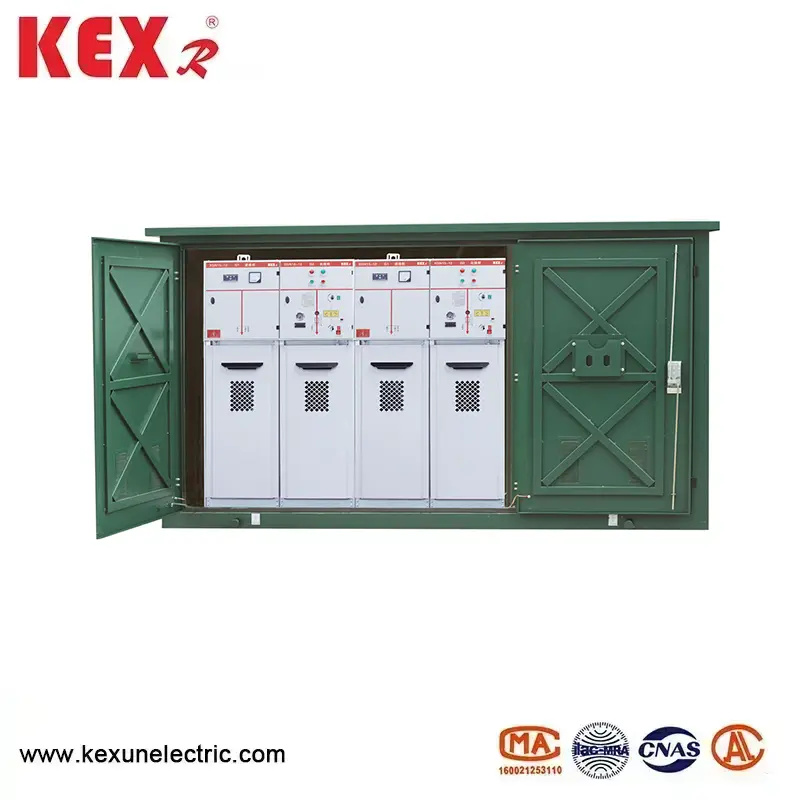

AIS таратқышы

KEXHGGN-12 KEXR AIS түрлері, ҚХАЖ өндіретін AIS, тарату және таратушы жабдықты жеткізуші, бұл газбен қамтамасыз ету және таратушы жабдықты жеткізуші - бұл қоршаған ортаға арналған газбен (мысалы, құрғақ ауа, азот немесе аралас газ), ол сақиналар желісінің электрмен жабдықтауына, терминалды электрмен жабдықтауға және тарату желілерінің шағын ашылуына және жабылатын станцияларға арналған.

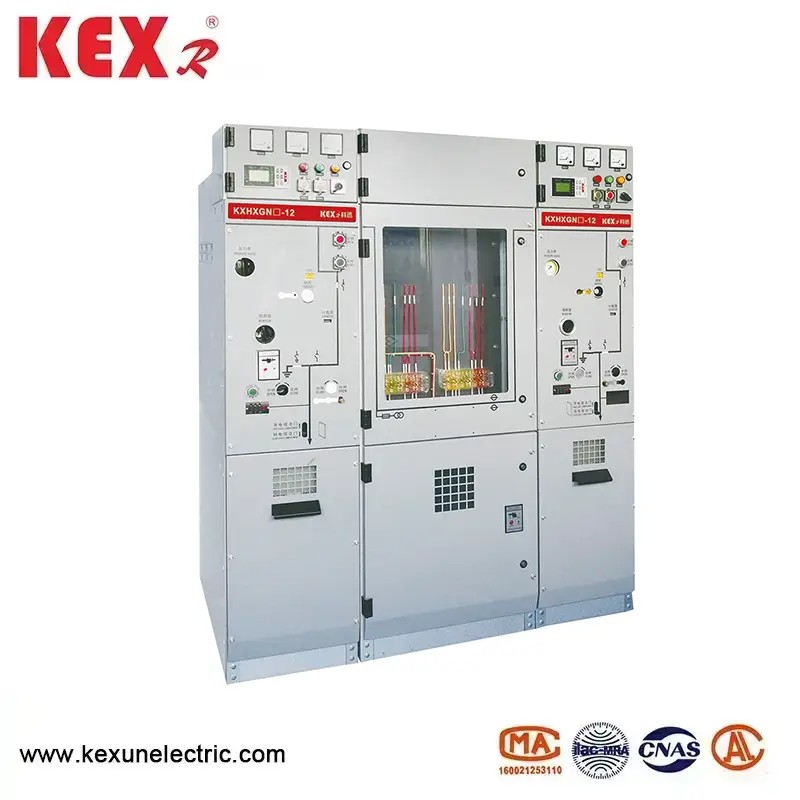

Модель: KXHXGN-12
Бренд: KEXEXR

Сұрау жіберу

Өнім Сипаттамасы

● AIS ауыстырып-қосқышының негізгі мүмкіндігі

(1) Қоршаған ортаны қорғаудың артықшылықтары

◆ Free SFGAS: AIS таратқыштары, құрғақ ауаны, азот немесе қоршаған ортаны қорғаудың жаңа газын (мысалы, G, AilePlus® және т.б.) және Қытайдың «қос көміртегі» саясатына сәйкес келеді.

◆ Төмен көміртек шығарындылары: SF сақиналар желісінің кабинетімен салыстырғанда, GWP (ғаламдық жылыну потенциалы) нөлге тең.

(2) құрылымдық дизайн

◆ Модульдік дизайн: кіріс сызығының AIS қосқышы, шығыс сызығы, есептеу және PT кеңеюі мүмкін.

◆ Қосылған құрылымы: AIS коммутациясының қорғау деңгейі IP67-ге жетеді, бұл шаң өткізбейтін, ылғалдандыратын және конденсатқа төзімді, қатал ортаға жарамды.

◆ Шағын өлшем: ол AIS қоңырау желісінің кабинетінен гөрі кеңістікті үнемдейді және дәстүрлі SF₆ GIS-тен гөрі экологиялық таза.

(3) Интеллектуалды опциялар

Интеллектуалды бақылау (мысалы, DTU, онлайн-температураны өлшеу, ішінара өлшеу, жартылай разрядты бақылау және т.б.) қол жетімділік (iot) қол жетімділігі және техникалық қызмет көрсетуді жүзеге асыру үшін таңдалуы мүмкін.

● AIS қосқышының техникалық параметрлері

◆ Ажыратқыш шкафы

Зат				Бірлік	Мәліметтер
Номиналды кернеу				Кв	12
Номиналды жиілік				Гез	50
Оқшауланған деңгей	1мин жұмыс жасайтын жиілікпен Вольтаж		Арунға, фазаға дейін	Кв	42
			Сынық		48
	Кернеумен жарықтандыру импульсі (шыңы)		Арунға, фазаға дейін	Кв	75
			Сынық		85
	1Мендингтің жиілігі қосалқы / басқару тізбегінің кернеуі (жерге)			Кв	2
Номиналды ток				A	630
Қысқа мерзімді қысқа мерзімді токпен қамтамасыз ету (виртуалды құн)			Негізгі схема / жерге қосу қосқышы	та	25/4s
			Жерге қосу	та	21.7 / 4
Ағымдағы ең жоғары шың			Негізгі схема / жерге қосу қосқышы	та	63
			Жерге қосу	та	54.5
Қысқа тұйықталған үзілістің ток және уақыты				Ка / Уақыт	25/30
Бағаланған қысқа тұйықталу тогы (шыңы)				та	63
Номиналды кабельді зарядтау				A	25
«O-0.3S-CO-180С-CO» ажыратқышының реттік операциялық тізбегі
Мехненьі		Ажыратқыш / ажыратқыш		Уақыт	10000/3000
IP дәрежесі		Ылғалдалған қорап			IP67
		SwickGear Shell			IP4x
Газдың қысымы		Номиналды газды зарядтау деңгейі (20 ℃, өлшеу қысымы)		МПа	0.02
		Номиналды газды MIN FUNTEST деңгейі (20 ₸, қысым қысымы)		МПа	0
Тығыздау өнімділігі,		Жыл сайын ағып кету деңгейі		% / Жыл	≤0.05

◆ шкафтың сөндіру шкафы

Зат			Бірлік	Мәліметтер
Номиналды кернеу			Кв	12
Номиналды жиілік			Гез	50
Оқшауланған деңгей	1мин жұмыс жасайтын жиілікпен Вольтаж		Кв

	Кернеумен жарықтандыру импульсі (шыңы)		Кв

	1Мендингтің жиілігі қосалқы / басқару тізбегінің кернеуі (жерге)		Кв	2
Номиналды ток			A	630
Қысқа мерзімді қысқа мерзімді токпен қамтамасыз ету (виртуалды құн)		Негізгі схема / жерге қосу қосқышы	Та	25/4s
		Жерге қосу	Та	21.7 / 4
Ағымдағы ең жоғары шың		Негізгі схема / жерге қосу қосқышы	Та	63
		Жерге қосу	Та	54.5
Бағаланған қысқа тұйықталу тогы (шыңы)		Жүктеме коммутатор / жерге қосу қосқышы	Та	63
Белсенді жүктемені есептеу үшін ток			A	630
Жабық циклды тоқтату тогы			A	630
5% Белсенді жүктемені тоқтата тұру			A	31.5
Номиналды кабельді зарядтау			A	10
Белсенді жүктеме уақыты			Уақыт	100
Жердегі ақаулар Ағымдағы бұзылу			A / Time	31.5 / 10
Желілер мен кабельдердің зарядтау тогы жердегі ақаулық жағдайында ажыратылады.			A / Time	17.4 / 10
Мехненьі	Ажыратқыш / ажыратқыш		A / Time	10000/3000
IP дәрежесі	Ылғалдалған қорап			IP67
	SwickGear Shell			IP4x
Газдың қысымы	Номиналды газды зарядтау деңгейі (20 ℃, өлшеу қысымы)		МПа	0.02
	Номиналды газды MIN FUNTEST деңгейі (20 ₸, қысым қысымы)		МПа	0
Тығыздау өнімділігі,	Жыл сайын ағып кету деңгейі		% / Жыл	≤0.05

● AIS таратқыштарының стандартын енгізу

◆ жоғары вольтты коммутациялық және басқару құралыға арналған жалпыға бірдей техникалық талаптар. ◆ GB / T39063630.5KV Айнымалы қосарланған қондырғылар және басқару жабдықтары.

◆ GB / T1985 Жоғары вольтты айнымалы ток оқшауланатын қосқыш және жерге қосу қосқышы

◆ GB / T38043.6-40.5KV Айнымалы ток-жоғары вольтты қосқыш

◆ GB / T1984 Жоғары вольтты айнымалы ток сөндіргіш

◆ GB / T4208 Қабықтың қорғаныс деңгейінің IP коды

◆ GB / T7354 Жартылай разрядты өлшеу

◆ GB / T311.1 оқшаулауды үйлестіру 1-бөлім: анықтама, қағидалар және ережелер

● AIS таратқыштарының жағдайларын пайдалану

◆ Максималды температура: +45 градус Цельсий;

◆ Температура: -25 градус Цельсий;

◆ Максималды температура: (тәулік бойы орташа) +35 градус;

◆ Максималды орташа салыстырмалы ылғалдылық (24 сағат 1: ≤ 95%; биіктік: ≤ 1500 м; сейсмикалық қабілеті: 8 градус;

◆ Қорғаныс деңгейі: зарядталған денедегі итбалық IP67, шкаф қабықшасын ауыстырыңыз IP4x;

◆ Айналадағы ауаны коррозиялық жанғыш газ және су буымен ластанбауы керек.

◆ Жиі зорлық-зомбылық орнында, және қатаң бөліктердегі қаттылық дизайны барлық талаптарға сәйкес келеді.

◆ ол GB / T3906-дан асатын қалыпты экологиялық жағдайларда қолданылған кезде, пайдаланушы KEXESR-мен келіссөздер жүргізуі керек

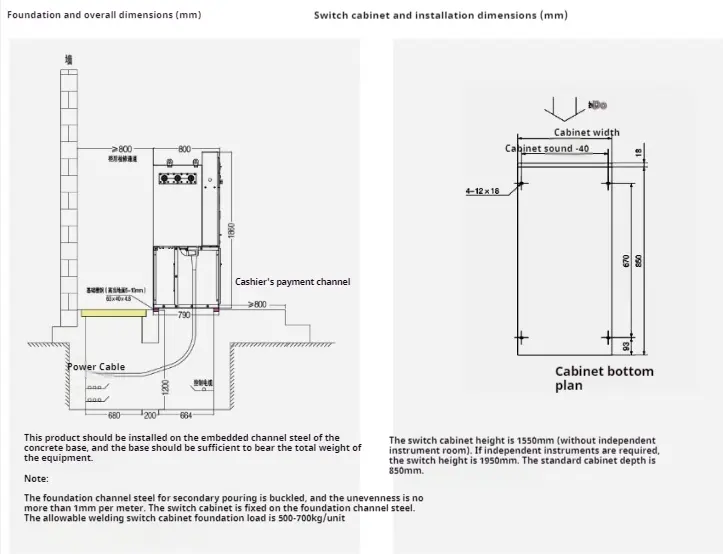

● Орнату нұсқаулары

Ais Switchgear
