Кабель қосқышы

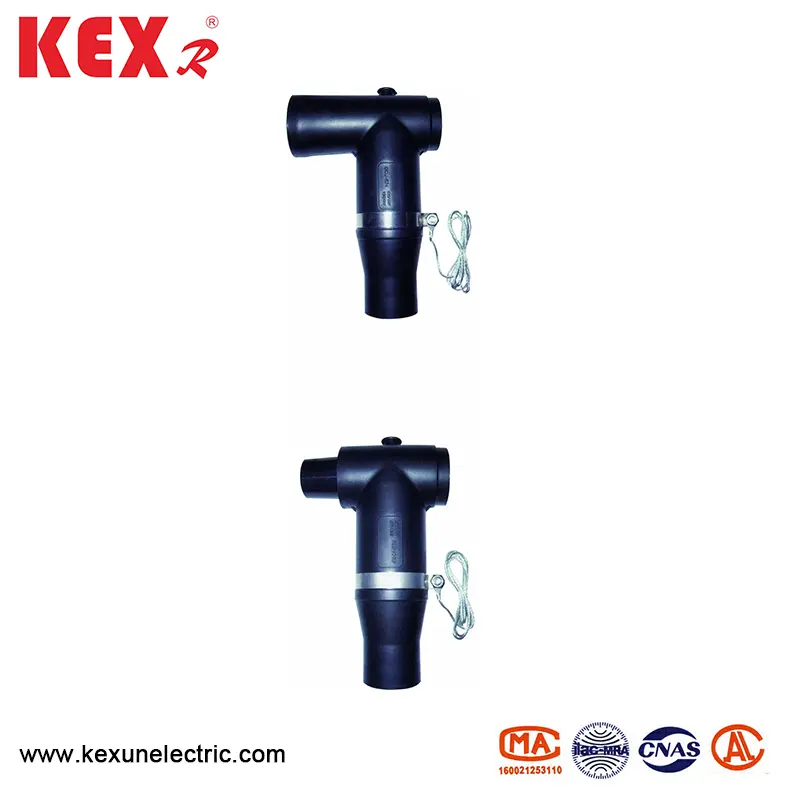

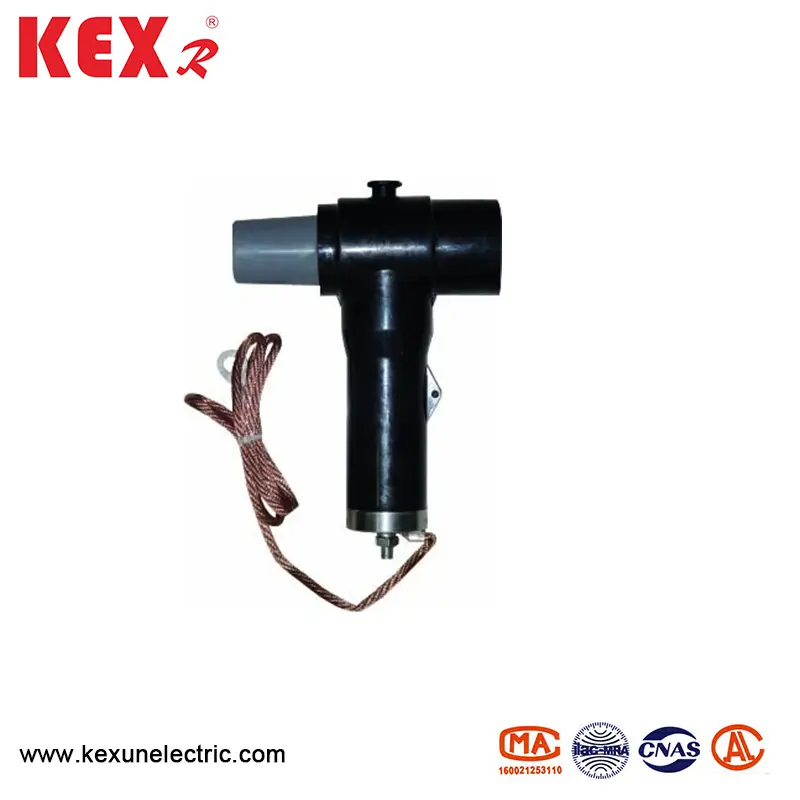

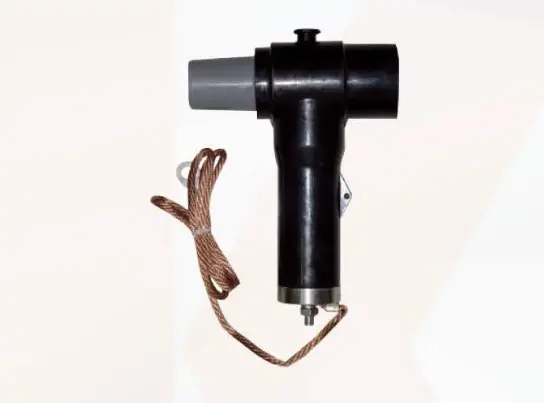

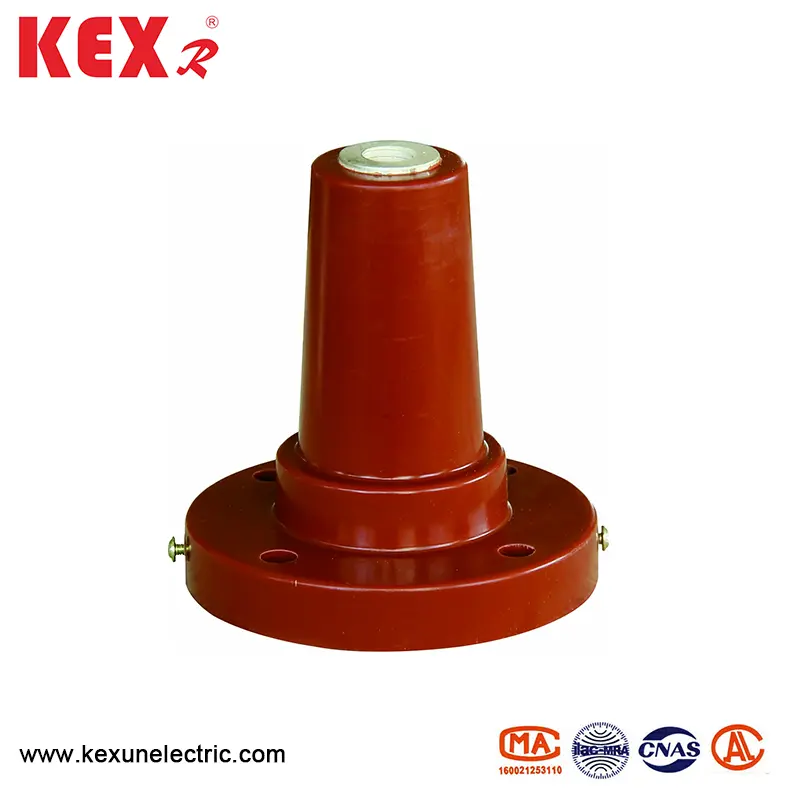

● Өнімдегі сурет

◆ Өнімге шолу

Жалпы кабель қосқышы ретінде, артқы аутре электр жабдықтарын шамадан тыс кернеуден қорғауды қамтамасыз ету үшін, артқы бау-бақшасы 10 кВ жанасатын алдыңғы / артқы қосқышта орнатылады. Артқы найзағай ұстағыштары толығымен оқшауланған және мөрленген.

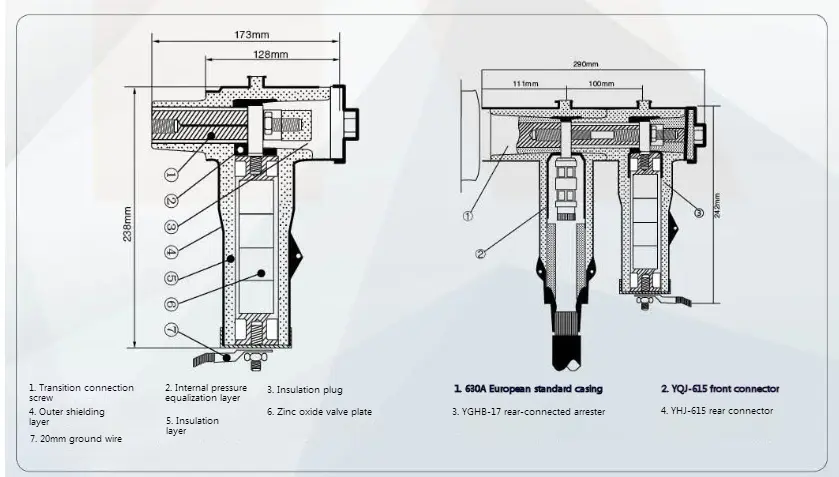

◆ Құрылым өлшемді сурет

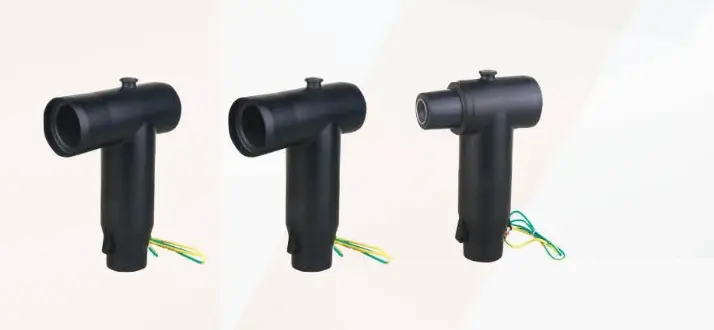

● Өнімдегі сурет

◆ Өнімге шолу

15кВ-тік кабель коннекторы EN50181-1997 стандартына сәйкес жасалған, керемет келбеті бар және 10 кВ сақина желісінің шкафына, кабельдік филиалдардың негізгі желісіне немесе кіріс және шығыс кабельдер ретінде пайдаланылуы мүмкін. YHJ-615 сенсорлық артқы коннекторын немесе BL-17 ARRERTER, көп арналы кеңейту немесе шамадан тыс кернеуден қорғауды жалғастыруға болады. 15кВ-тің номиналды тогы 15кВ-тің кабель қосқышы - 630а. Ол XLPE қуат сымдары үшін жарамды, 35-400 мм.

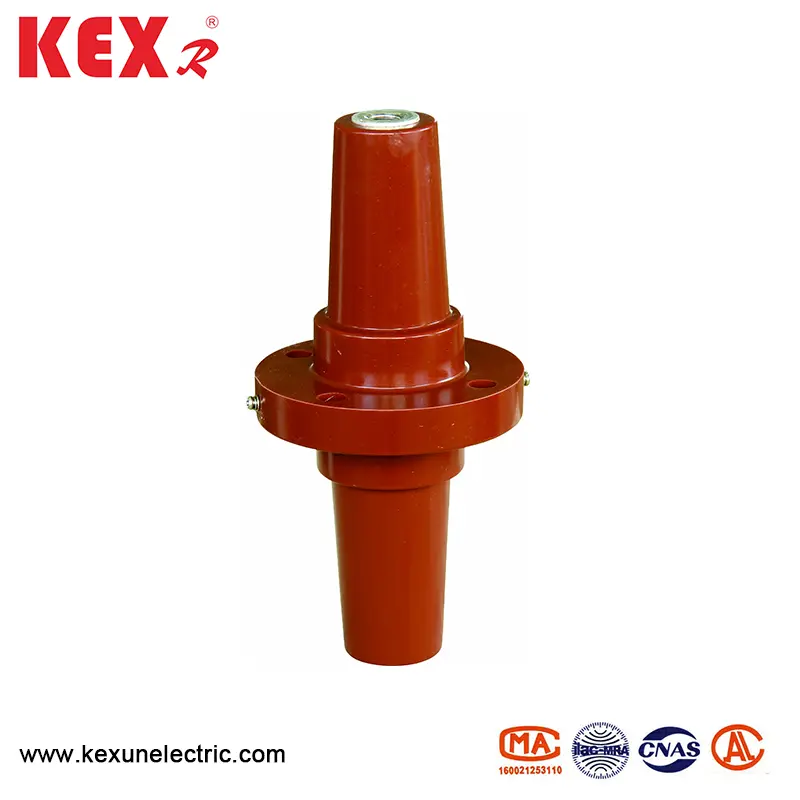

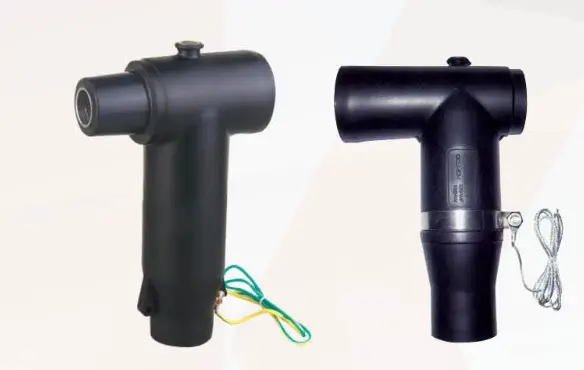

● Өнімдегі сурет

◆ Өнімге шолу

24 кВ кабель коннекторы EN50181-1997 стандартына сәйкес жасалған, сонымен қатар, керемет келбеті бар және оны тәуліктік рингтік кабинетіне, кабельдік филиалдар қорабының негізгі желілік жүйесіне немесе кіру ретінде пайдалануға болады. Сым және кабель қосылымы. YHJ-625 сенсорлық артқы қосқышын немесе BL-30 ARRERTER, көп арналы кеңейту немесе шамадан тыс кернеуден қорғауды жалғастыруға болады. Сенімге болатын коннектордың номиналды тогы 630а құрайды, ол XLPE қуат сымына арналған, ол 35 ~ 400 мм көлденең қимасы бар.

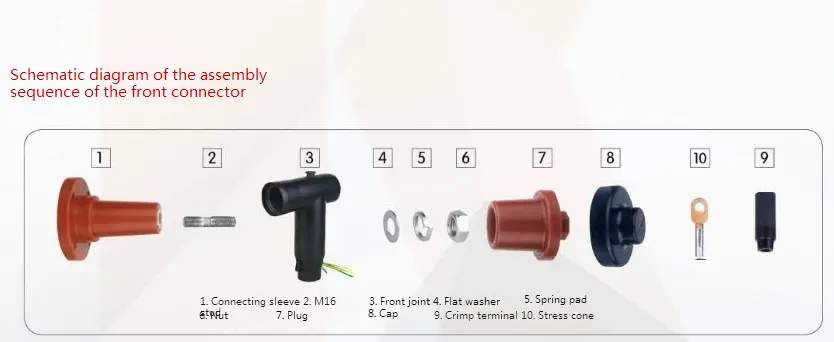

◆ Алдыңғы жиындық тізбектің схемалық диаграммасы

◆ Алдыңғы буын және артқы буынның құрастыру схемалық диаграммасы
