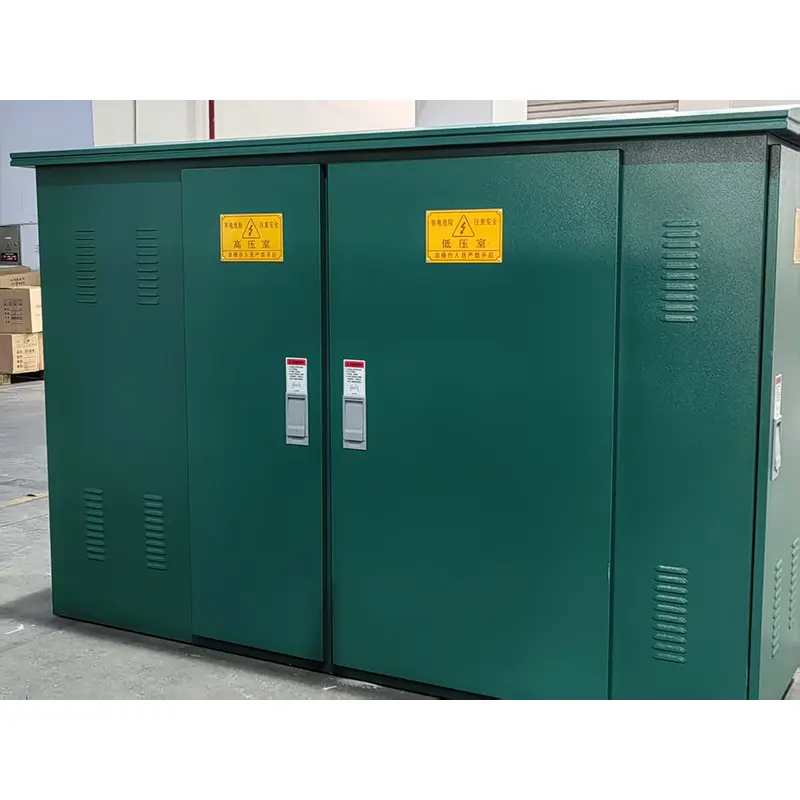

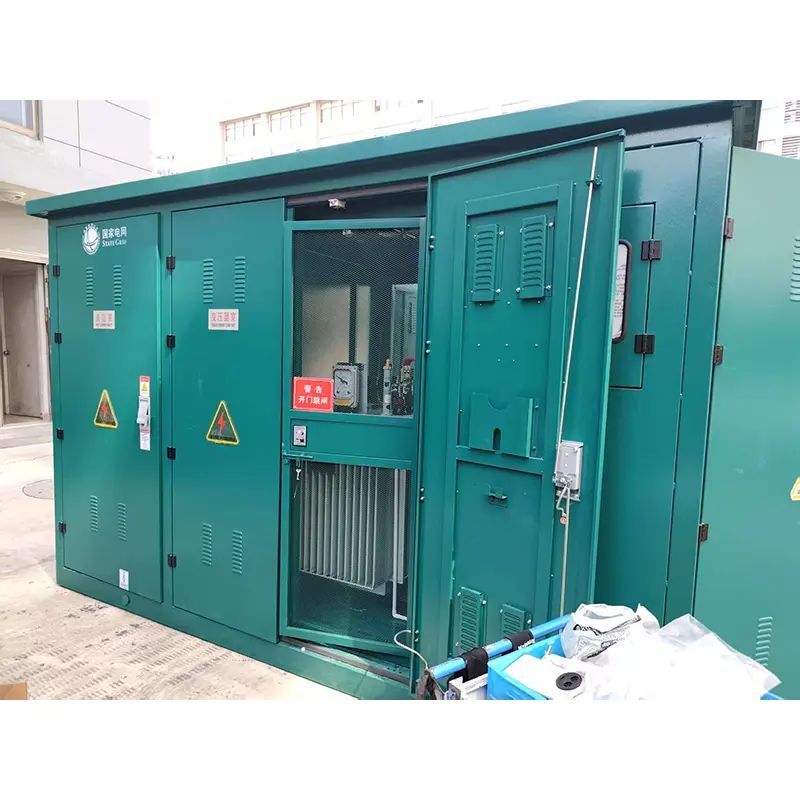

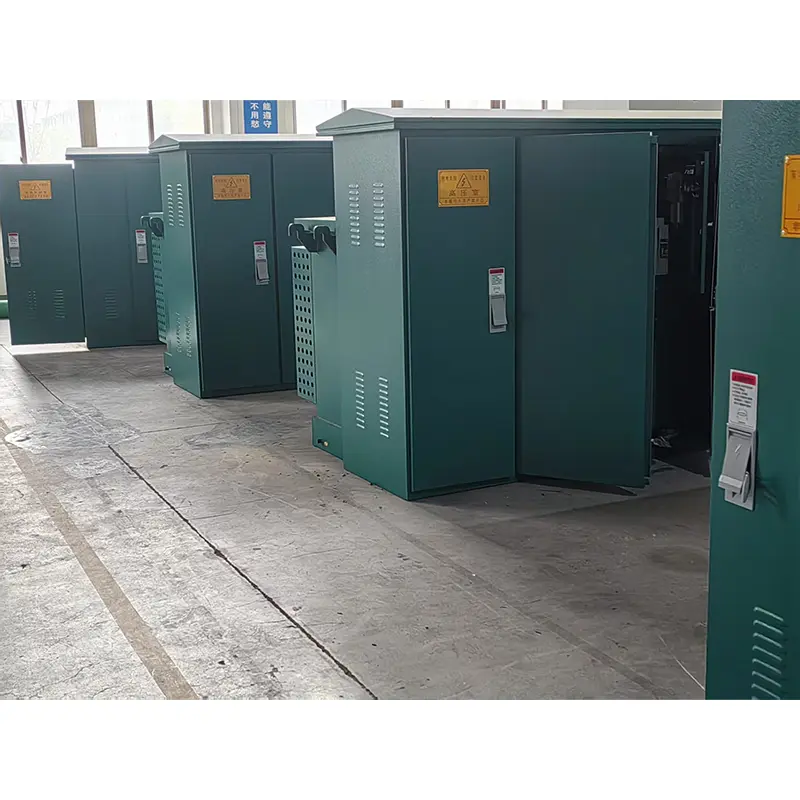

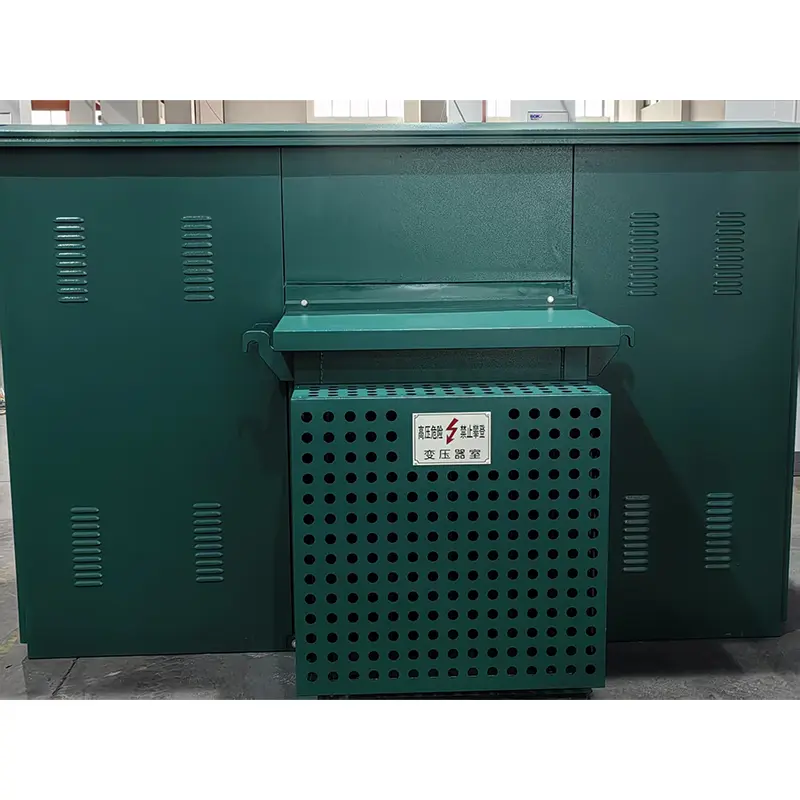

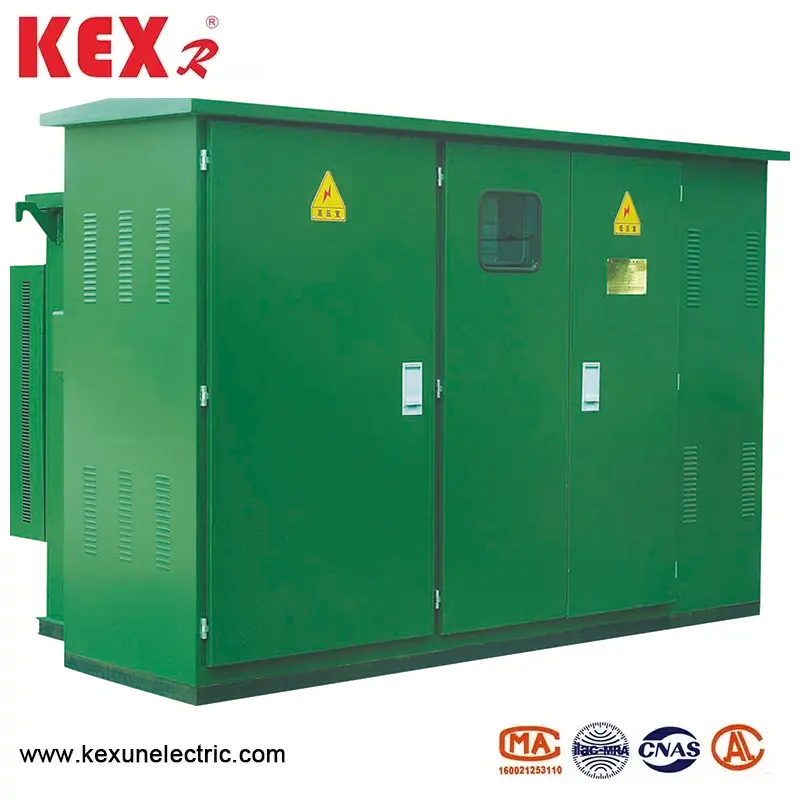

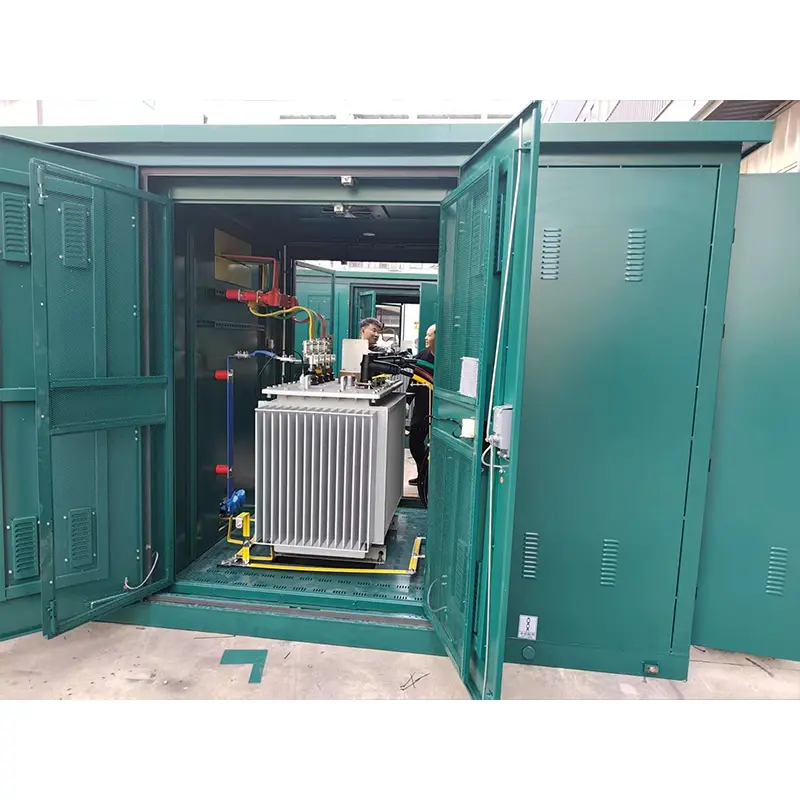

Американдық типті жабық қосалқы станция

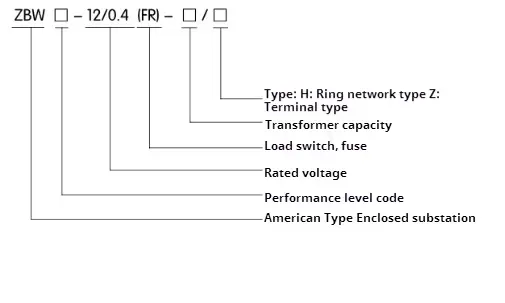

● zbw-12 түріндегі американдық типтегі модельдік қосалқы станция

● Apmany Type Қосылған қосалқы станцияның құрылымы

1. Американдық түрдегі қосалқы станция, шағын құрылымды, шағын көлемді, шамамен 1/3 ~ 1.5 жуық, еуропалық бокс трансформаторының шамамен 1/3 ~ 1.5, едендік кеңістікті едәуір азайтады.

2. Толығымен жабылған және толығымен оқшауланған құрылым, оқшаулау қашықтық қажет емес және жеке қауіпсіздік сенімді түрде қорғалған.

3. АМЕРИКАЛЫҚ ТҮРЛІ ҚҰРЫЛҒЫ ҚЫСҚАША ҚҰРЫЛЫС БОЛАШАҚ ЖҰМЫС ЖҰМЫСЫНЫҢ ЖӘНЕ ОРНАЛАСТЫРУ ҮШІН ҚОЛДАНУ ЖӘНЕ ТЕРЕЗИКАЛЫҚ ҚУАТТЫ ҚУАТ МЕМЛЕКЕТТІ ЖӘНЕ ДЕНСАУЛЫ.

4. Трансформатордың керемет өнімділігі: төмен шығын, төмен шу және температураның төмен көтерілуі; Күшті шамадан тыс жүктеме, қысқа тұйықталу және әсерге төзімділік.

5. Схемаға сәйкес немесе өзіңіз ойластыратын төмен вольтты бордақылау талаптарының барлық түрлерін қанағаттандырыңыз;

6. Кабельдің екі түрі бар: 200А шынтақ қосқышы және 600 A «T» типі, екеуі де оқшауланған мырыш оксиді ауыстырғышымен жабдықталған. 200A типті кабельдің басын қосып, жүктеңіз және оқшаулау қосқышының рөлін де ойната алады.

Сақтық

Қосылған американдық типтегі қосалқы станцияның жоғары кернеуі қосалқы станцияның резервтік қорғауымен резервтік қорғаумен қамтамасыз етілген, олар қарапайым, үнемді және сенімді сақтандырғыш сақтандырғыштардың сериялы қосылуымен қамтамасыз етілген; Сақтық көшірмені қорғау сақтандырғышы - бұл үлкен сынғыш сыйымдылығы бар жоғары вольтты токқа арналған суды кетіреді. Трансформатор ішкі жағынан істен шыққан кезде, қосылатын модульдер қосарланған сақтандырғышпен жабдықталған, ол ток пен температураның екі есе қорғалуын қамтамасыз ете алады. Қос сезімтал сақтандырғыш жарылғаннан кейін, сақтандырғыш өзегін орнына оңай ауыстыруға болады.

● құрылым және пайдалану реті

1. Орналасу

10 кВ ЗБЖ-12 қосалқы станциясының пішіні мен құрылымы үшін жабық цифрлық қосалқы станция, 3-сурет және 3-сурет. Екі бөлікке бөлінеді. Екі бөліктің тек электрлік қосылған, бірақ май бұғатталған. Схемалық диаграмма 1-суретте көрсетілген, онда «I» және «I» сызықтары, оның ішінде «I» және «I» желілері - «LL» филиалдары трансформаторлық бұтақтар, ал «V» - бұл төмен кернеудің шығуы. Қосалқы станцияны рингтік желілік электрмен жабдықтау жүйесі және терминалдар жүйесінде де қолдануға болады, ал конверсия өте ыңғайлы. Жолдың берілімі және «Lⅲ» филиалы сақиналар желісінің жүктеме қосқышымен қосылады. Сонымен бірге, трансформатордың жоғары вольтты жағының кіріс терминалы резервтік қорғауға арналған сақтандырғыштармен және қосылатын модульдермен жабдықталған, оған қысқа тұйықталу ақаулары мен филиалдың шамадан тыс жүктелуі және қайта жүктелуі үшін беріледі. Сонымен бірге, жоғары вольтты дисплей құрылғылары мен найзағай тұтқындарын да орнатуға болады. Трансформатордың төмен вольтты ұшы метрден өткеннен кейін және төмен вольтты ажыратқыштан шыққаннан кейін шығады.

● ЗБЖ-12 американдық типтегі қосалқы станцияның өлшемдері мен салмағы

2. Сақтық көшірме қорғайтын сақтандырғыш

Ол трансформаторлық филиалдағы плагинді сақтандырғышпен байланысқан (R1 және R2 2-суретте қараңыз). Бұл қосалқы станцияның ішінде қысқа тұйықталу кезінде соққы береді, сондықтан үрлеу ықтималдығы өте төмен. Ол жоғарғы май ыдысына орнатылған, ал егер ол жаңартылуы керек болса, онда мұнай ыдысы ашылуы керек.

3. Қосылатын суды сақтандырыңыз

◆ Оның балқу өзегі қосарлы сезімталдыққа ие (температура және ток), яғни жүктеме жағы сәтсіз болған кезде ериді (шамадан тыс температура). Қосылатын плагинді сақтандырғыш және резервтік қорғау сақтандырғышықтары барлық ауқымда шағын токтан (бірнеше рет) үлкен токтың (бірнеше ондаған килоамерге) және максималды бұзылу токын қорғайтын серияларда қолданылады.

◆ Сақтық көшірме сақтандырғыш және плагинді сақтандырғыштардың орынды сәйкестендіруі бүкіл қосалқы станцияның жұмысына тікелей әсер етеді. Тек 10 кВ американдық типтегі қосалқы станциядағы сақтандырғышты таңдау бойынша нұсқаулықтардың бір бөлігі үшін келесі кестені қараңыз. Ескерту: Бұл басқа қосалқы станциялардың түрлеріне жарамайды.
