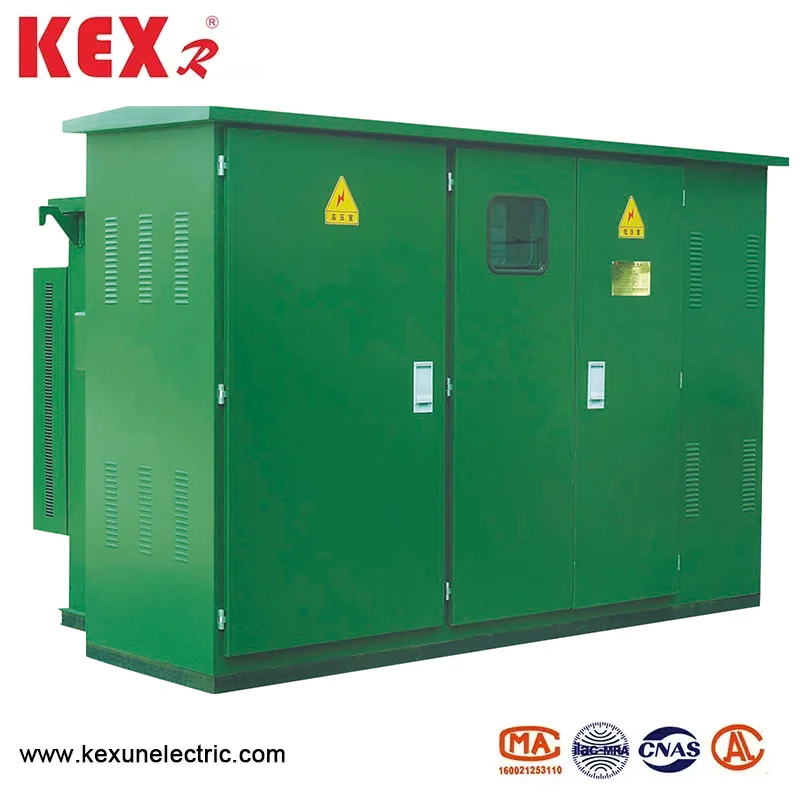

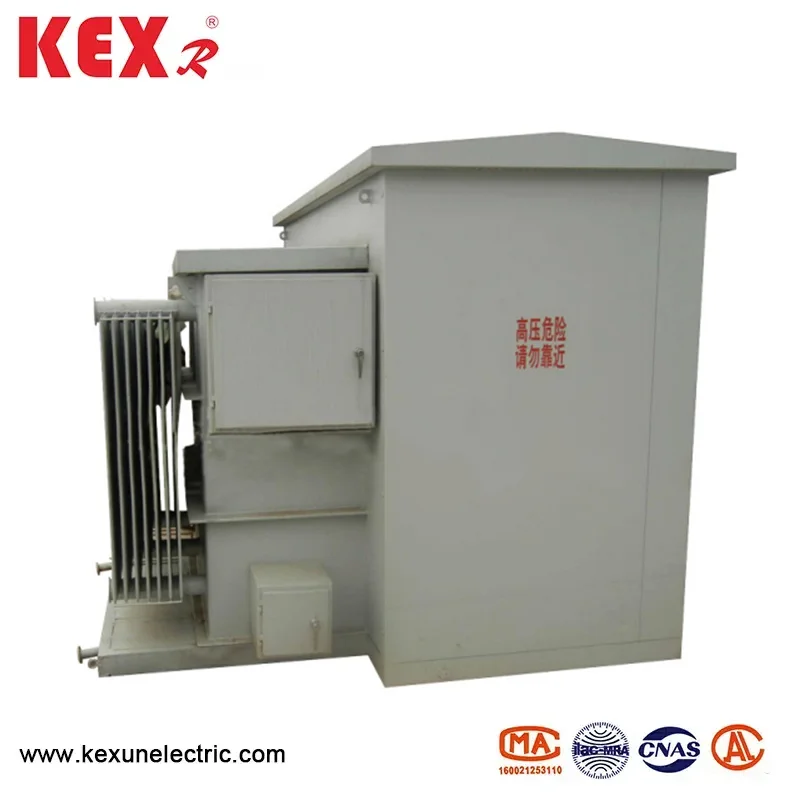

American Type Pad-қондырылған трансформатор

Chine Type қондырғысы Кэксун өндіретін Pland қондырылған трансформатор - бұл ықшам құрылымның сипаттамасы, ыңғайлы орнату, ыңғайлы орнату және жақсы қорғаныс, тұрғын үйлер, сауда-саттық, коммерциялық және өнеркәсіптік энергияны тұтынуда кеңінен қолданылады.
Модель: zbw-12
Бренд: KEXEXR

Сұрау жіберу

Өнім Сипаттамасы

Американдық TypePad-орнатылған трансформатор келесі негізгі мүмкіндіктерге ие.

◆ ықшам дизайн

Шектеулі кеңістікке арналған жерлерден аз, көп мөлшерде, едендік кеңістік.

Американдық түрдегі трансформатор құрылымы қабылданады, ол әдетте бетон төселген бетонға орнатылады.

◆ Алдын ала жиналған құрылым

Зауыттан шыққанға дейін жоғары және төмен кернеу қосқыштарын, трансформаторлар мен қорғаныс құрылғыларын интеграциялауды жергілікті қондырғыдағы жүктемені азайту үшін шығармас бұрын аяқтаңыз.

Толық тығыздалған құрылым, ылғалдандырылатын, шаң мен коррозияға қарсы дәлелдер қабылдаңыз.

◆ Қауіпсіз және сенімді

Электр тогының соғу қаупін азайту үшін толық оқшаулау дизайнын қабылдау.

Оның шамадан тыс жүктеме, қысқа тұйықталу және температураны қорғау функциялары бар және тұрақты жұмыс істейді.

◆ Оңай техникалық қызмет көрсету

Американдық қосылатын кабельдің басы (шынтақ кабелінің бастары) қабылданады, бұл тез орнатуға және ауыстыруға ыңғайлы. Кіру есігінің дизайны ақылға қонымды және жұмыс істеуге ыңғайлы.

◆ күшті бейімделу

Американдық типтегі трансформатор сыртқы ортаға сәйкес келеді, әдетте, қорғау деңгейі IP67-ге жетеді.

Реттелетін дизайн кернеудің әр түрлі деңгейлеріне (мысалы, 10 кВ / 0,4 кВ) және сыйымдылығы талаптарына сәйкес келеді (мысалы, 50ква ~ 1600ква). ◆

● Американдық типтегі трансформатордың жалпы қолданбалы сценарийлері

Дистрибьюторлық желі: Көшелер мен қауымдастықтардың электр таратуды түрлендіруге жарамды, ал жұмыспен қамтылған аумақты азайтады.

✅Резидент аймағы: Тыныш дизайн, тұрғын аудандардағы электрмен жабдықтауға жарамды.

✅Комбмерциялық орталық: қалалық келбетке әсер етпестен әдемі және ықшам.

✅Илдрюриялық парк: жоғары сенімділігі бар қатал ортаға бейімделген.

Электр қуатын тұтыну: мысалы, құрылыс алаңдары, көрмелер және т.б., бұл тез орналастыруға ыңғайлы.

● American Type Type қондырылған трансформаторы қолданатын трансформатордың техникалық параметрлері

Сериялық нөмір	Зат	Бірлік	Техникалық параметрлер
1	Номиналды кернеу	кв	10 / 0.4
2	Максималды жұмыс кернеуі	кв	12
3	Номиналды жиілік	Гез	50
4	Номиналды сыйымдылық	ква	150-1600
5	1 кернеумен қуат жиілігі	кв	35
6	Найзағай импульсі кернеуі	кв	75
7	Салқындату әдісі		Онтан
8	Жоғары кернеудің резервтік сақтандырғышының токын бұзу	та	50
9	Қосылатын плагинді сақтандырғышты бұзу	та	2.5
10	Қоршаған орта температурасы	℃	-35 ~ 40
11	Рұқсат етілетін катушкалар температурасы	℃	65
12	Жүктеме кернеуді реттеу		± 5% немесе ± 2 * 2,5%
13	Шу деңгейі	дб	50
14	IP дәрежесі		IP43

◆ Әр түрлі трансформаторлардың жоғалуын салыстыру

Сыйымдылығы (КВА)	Кернеу9 (кВ)		Қосылу тобы	Ағымдағы жүктеме%			Жүктеме жоғалту%			Кедергілердің кернеуі%	Жүктің шығыны (W)
Сыйымдылығы (КВА)	Дғас	Lv	Қосылу тобы	S9	S10	S1	S9	S10	S1	Кедергілердің кернеуі%	Жүктің шығыны (W)
160	10 ± 5 Немесе2 * ± 2.5	0.4	Dyn11 Yyn0	1.4	1.4	0.2	400	320	255	4.0	2200
200				1.3	1.3	0.2	480	380	305		2600
250				1.2	1.2	0.2	560	450	360		3050
315				1.1	1.1	0.2	670	530	425		3650
400				1.0	1.0	0.15	800	650	505		4300
500				1.0	1.0	0.15	960	750	605		5100
630				0.9	0.9	0.15	1200	910	755		6200
800				0.8	0.8	0.15	1400	1080	980	4.5	7500
1000				0.7	0.7	—	1700	1260	—		10300
1250				0.6	0.6	—	1950	—	—		12000

◆ Қабылданған жүктеме қосқышының техникалық параметрлері кестесі

Зат	Есім	Бірлік	315а	630а
Номиналды кернеу		Кв	12	12
Максималды ток		A	315	630
Номиналды жиілік		Гез	50	50
Бағаланған қысқа тұйықталған жабылатын ток		Та	31.5	50
Бағаланған қысқа мерзімді токпен шектеледі		Та	12.5	50
Қысқа мерзімді мерзімге төтеп бере бастады		S	2	2
Механикалық өмір		Уақыт	2000	2000
Найзағай импульсі тесті	Жерге дейін фаза	Кв	75	75
Найзағай импульсі тесті	Оқшаулау сынуы		85	85
1Мендингтің жиілігін кернеумен шектеңіз	Жерге дейін фаза		42	42
1Мендингтің жиілігін кернеумен шектеңіз	Оқшаулау сынуы		48	48
Ағымдағы ең жоғары шың		Та	31.5	50

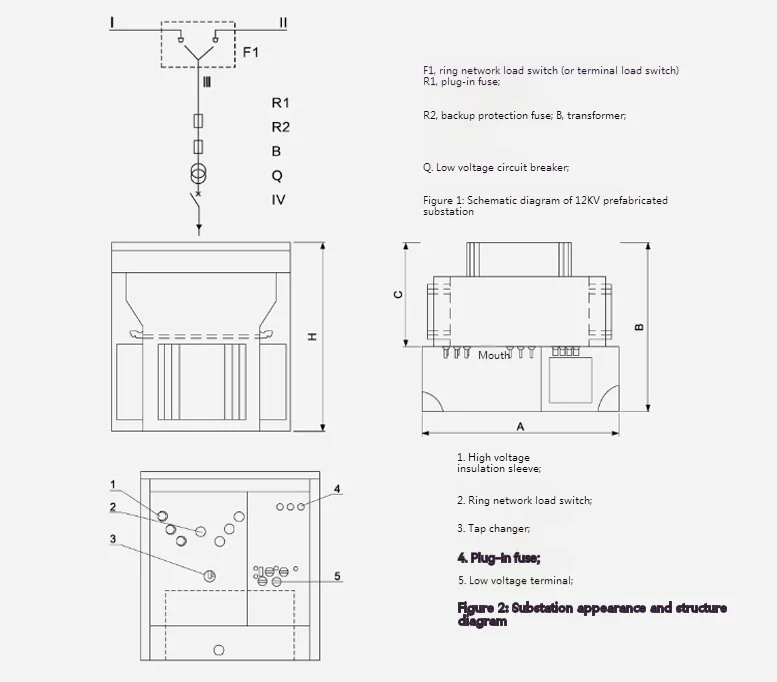

Amenter американдық типтегі төсемді трансформатордың өлшемдері

American Type Pad Mounted Transformer

ZBW-12 алдын ала орнатылған американдық қораптың түрі қосалқы станцияның стандартты өлшемдері
Сыйымдылығы (КВА)	A	B	C	D	E	F	H
100 ~ 250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400 ~ 500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650
