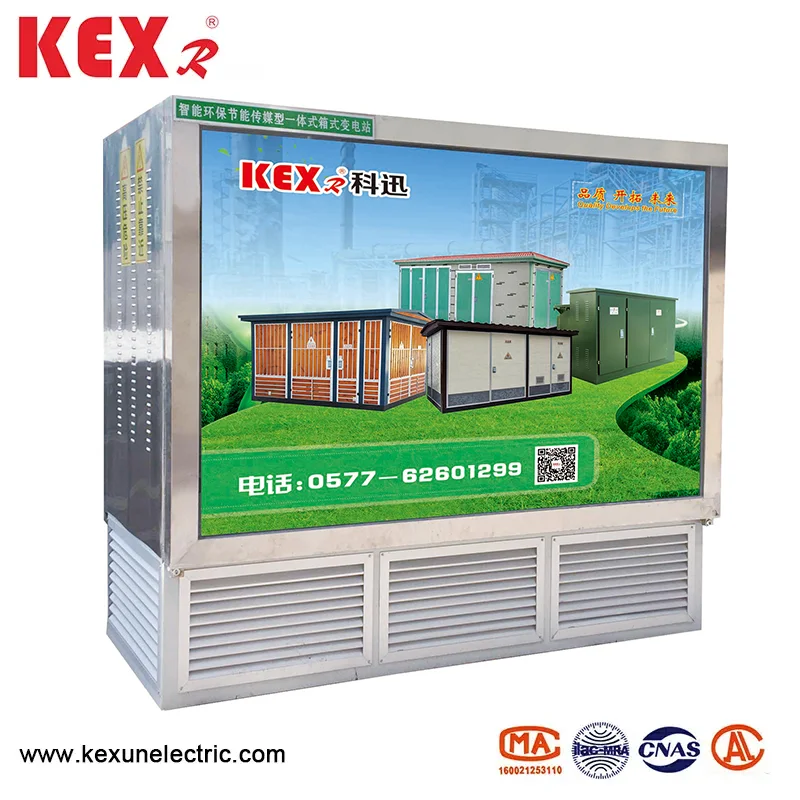

Жерасты қосалқы станциясы

● Өнімге шолу

YBD-12 типті жер асты қосалқы станциясы қалалық экологиялық дизайн ұғымына сәйкес келеді, шағын аумақты алып, қоршаған ортаны көркейтеді. Ол қалалық жолдар, тұрғын үйлер, әуежайлар, әуежайлар, вагондар, автомобильдер және басқа жерлерде және басқа жерлерде де, қалалық тарату желілерін қайта құру үрдісі болады.

● YBD-12 типті ландшафттың методын түсіндіру

Дәстүрлі қораптағы қосалқы станциясымен салыстырғанда, жер асты қосалқы станциясы келесі айқын артықшылықтарға ие:

▶ эстетика және экологиялық келісім

Қарапайым қорап қосалқы станциясы қоршаған ортаға жақсы үйлеспейтін үлкен аумақты алып жатыр, ал жерасты қосалқы станциясы шағын тарату қорабында, ол қоршаған ортаға әсер етпейді.

▶ Қуатты үнемдеу

Энергияны үнемдеу және тұтынуды азайту бүкіл қоғамның консенсусына айналды. YBD-12 типті ландшафт үшін артықшылықты жер асты қосалқы станциялары үшін, мысалы, S11 сериялары, S13 және SBH15 сериялары, пайдаланушылардың сұранысы мен жеткізіліміне сәйкес таңдауға болады.

▶ шуды азайту

Трансформатордың шуылы үтік өзегіден шығады, ал ортақ қораптағы трансформатордағы жердегі биіктігі әдетте 1,2 миллионға жуық, бұл адамдарға оңай әсер етеді. YBD-12 типті ландшафт жерасты қосалқы станциясы жалпыға ортақ орнатылды, ал оның шуылы азаяды, бұл тұрғындарға аз әсер етеді.

▶ Клиенттер үшін мән жасау

Жер асты қосалқы станциясында жерасты жерасты қосалқы станциясы толығымен, қысқа өндірістік цикл, шағын инвестициялар және жылдам әсер етуі мүмкін. Қалалық жолдар мен автомобиль жолдарында орнатылған жерасты қосалқы станциясы - жердегі жарнамалық жарық қорапшасы, ал жарнаманың шамы позициясы клиенттерге ұзақ уақыт бойы жарнамалық артықшылықтар береді.

▶ Жоғары автоматика

YBD-12 типті ландшафт жерасты қосалқы станциясы жоғары вольтты және төмен вольтты қосалқы станцияның жұмыс күйін GPRS сымсыз желісінің технологиясын қолдана отырып, жан-жақты өлшеу және басқару құрылғысы арқылы, бұл қосалқы станцияның жұмысына және қолданылуын едәуір жеңілдетеді.

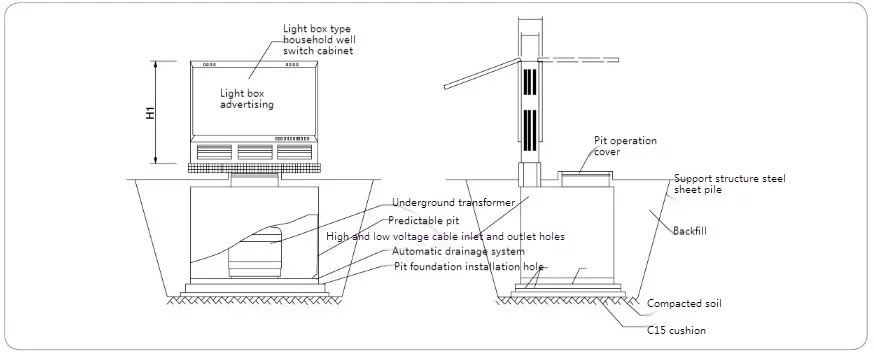

● YBD-12 типтегі ландшафттың металлдық қосалқы станциясының монтаж диаграммасы

Ескерту:

1. Жоғарыда көрсетілген өлшемдер тек анықтама үшін. Нақты өлшемдерге тапсырыс берген кезде өндіруші ұсынған сызбаларға жүгініңіз.

2. Өнім жерасты трансформаторынан, ашық қораптан тыс ауысу шкафынан және префабрикалық шұңқырдан тұрады. Бұл зауытта алдын-ала жиналған жабдықтардың толық жиынтығы, ал жарық қорабын ауыстыратын шкафтың қабығы тот баспайтын болаттан жасалған;

3

4. Шұңқырдың жоғарғы қақпағы ашық еркекпен қамтамасыз етілген. Манхол ашылғаннан кейін оған цилиндр қолдау көрсетіледі және орналастырылған. Манхол арқылы жер асты трансформаторы жұмыс істейтіні кабельдік қауіпсіздікке қосылу үшін байқалады және жұмыс істейді.

5. Жарылыс болттарын шұңқырдың іргетасына сәйкес ендірілуі керек. Шұңқыр орнында және түзетілгеннен кейін, көкжиекке қарай топырақты толтырыңыз, содан кейін өздеріне турфолт отырғызыңыз.

● Екі типтік схемалардың дизайн сызбалары

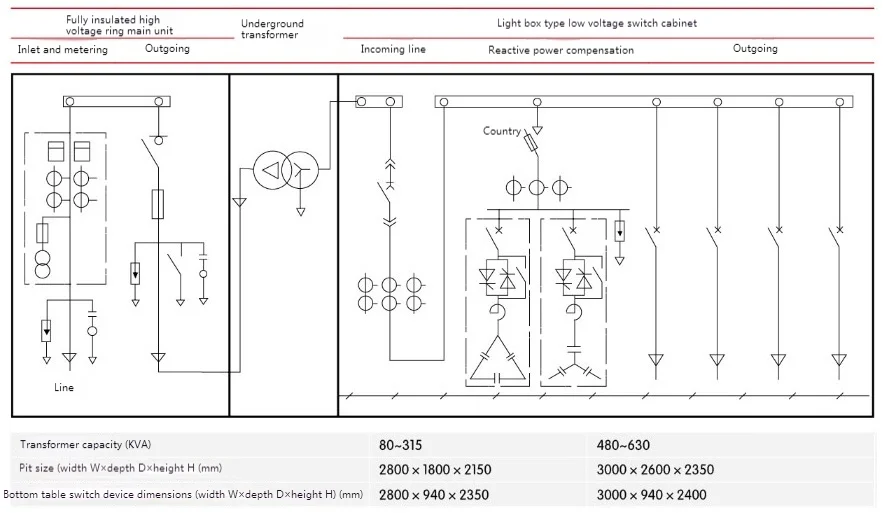

◆ HV сақиналық магистральдық Uniy + Жер асты трансформаторы + Төмен кернеуді есептеу:

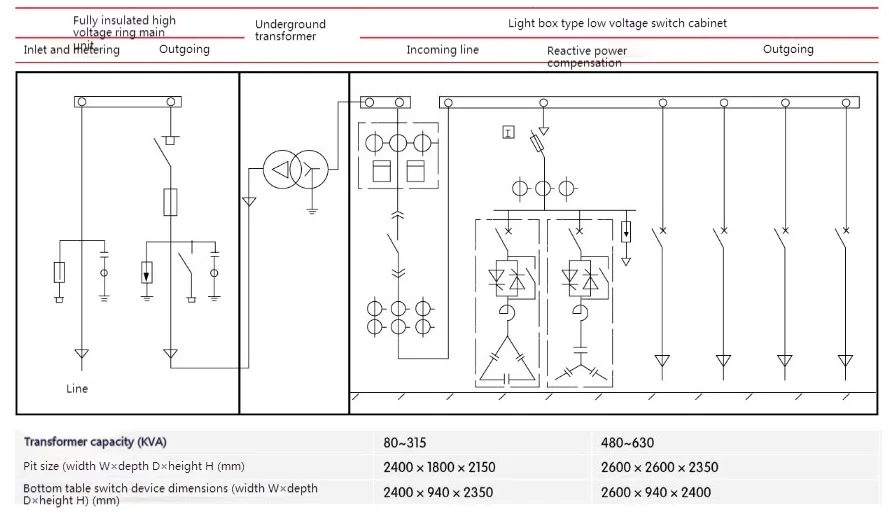

◆ HV сақиналық негізгі блок + Жоғары кернеудің есептеу + жер асты трансформаторы + LV бергіш:
