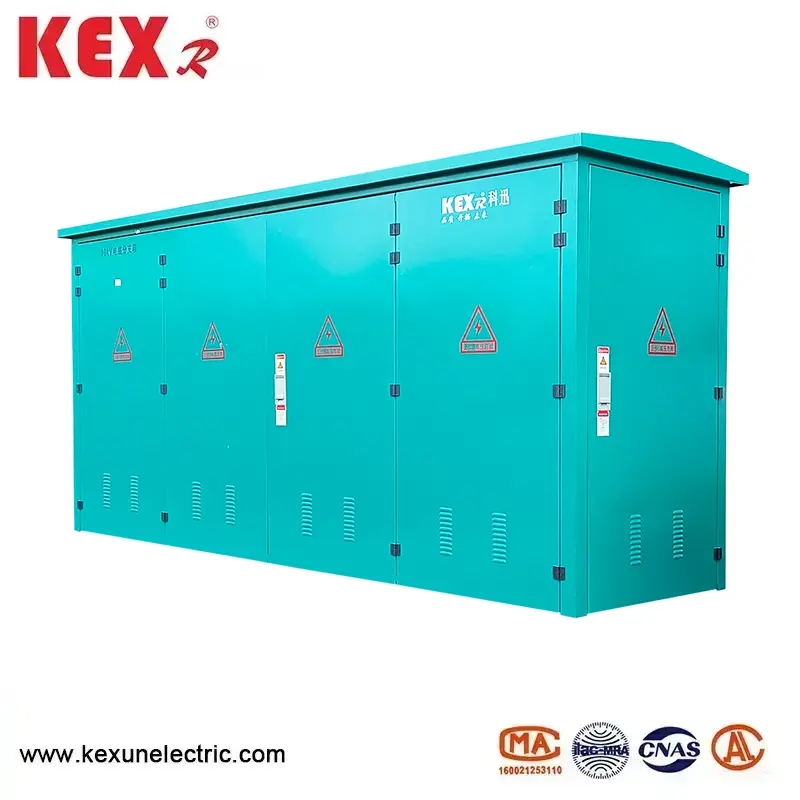

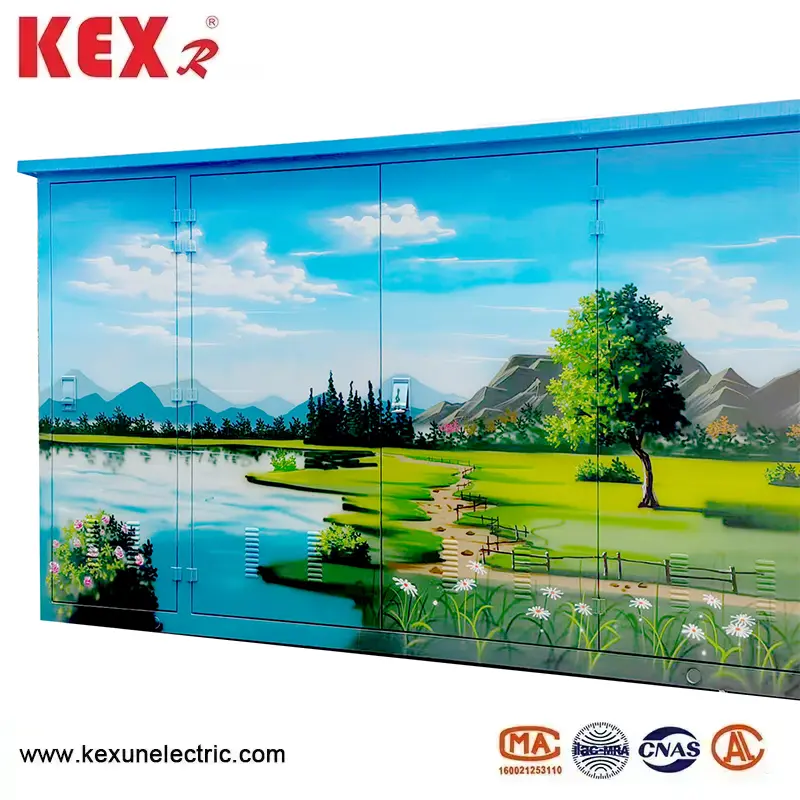

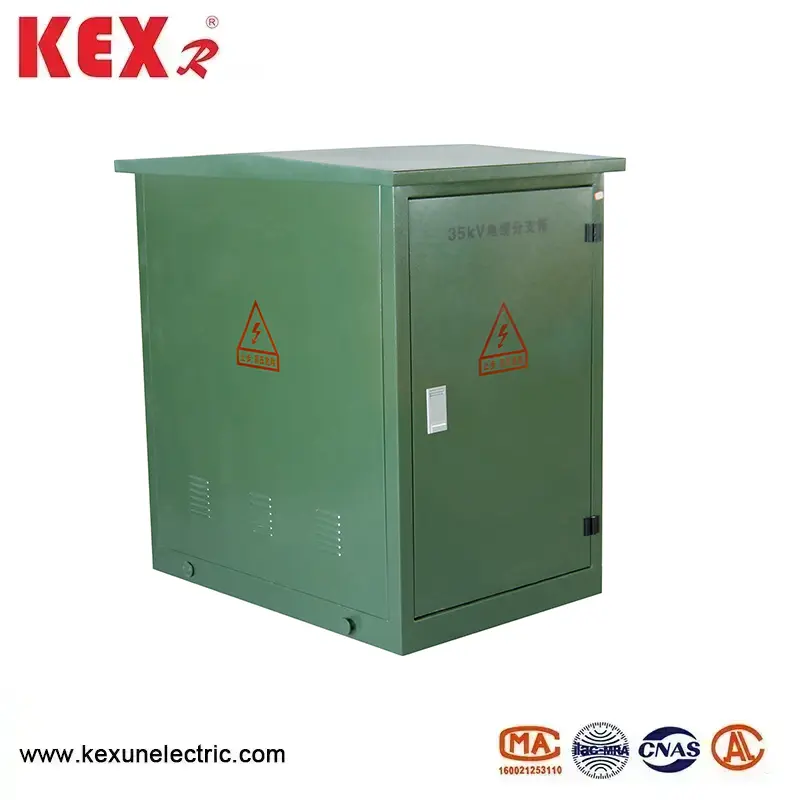

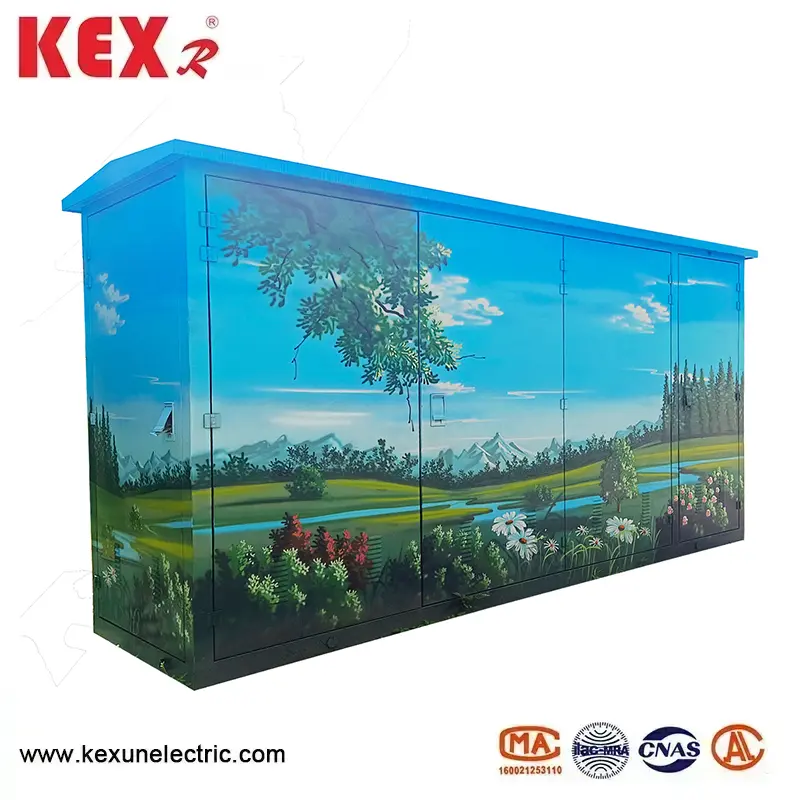

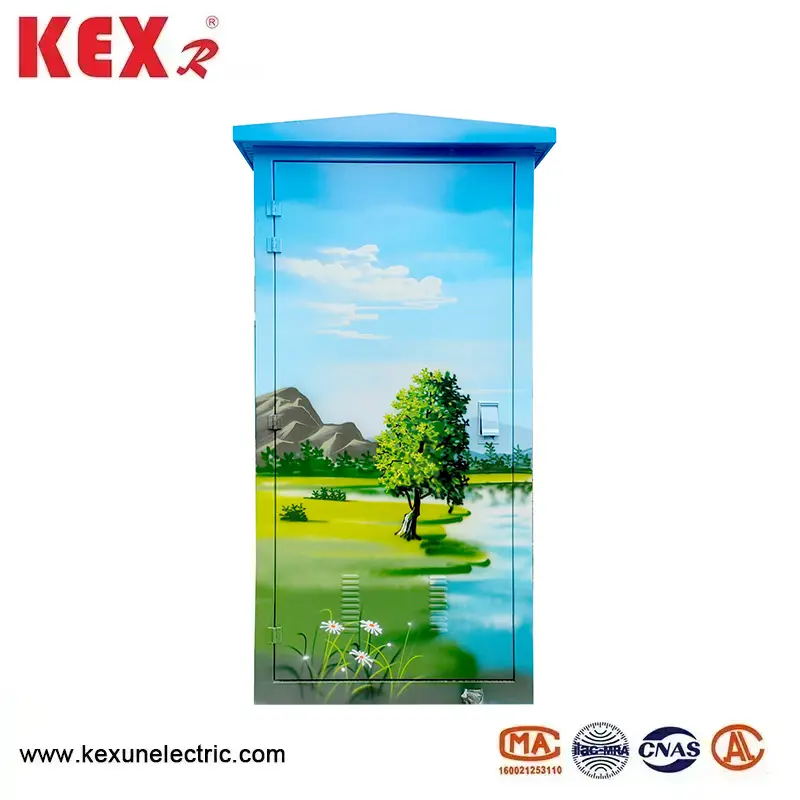

35 кВ кабельдік торабы

○ 35 кВ кабельдік түйіспесінің басты ерекшелігі

▶ Номиналды кернеу: 35 кВ (IEC 62271-200 және GB / T 11022 стандарттарына сәйкес).

▶ Толық оқшаулау және толық герметизация: қатты оқшаулау (мысалы, эпоксидтер шайыры және силикон резеңке) немесе SF6 газ оқшаулауы қабылданады, ал IP65 / IP67 қорғаныс деңгейі бар жалаң дирижер жоқ.

▶ Еуропалық қосылатын модуль технологиясы: стандартты экрандалған қосылатын модуль коннекторлары (тірек жұмысы (арнайы құралдар қажет).

▶ Модульдік дизайн: Кіріс және шығыс сызықтар икемді кеңейтілуі мүмкін (мысалы, 1, 3, 2 және 4).

▶ Интеллектуалды таңдау: ақаулық индикаторы, температура сенсоры, DTU (тарату терминалы) интеграциялануы мүмкін.

○ 35 кВ кабельдік түйіспесінің әдеттегі құрылымдық құрамы

▶ қорап

Тот баспайтын болат / SMC композициялық материалы коррозияға төзімді және сыртқы қолдануға жарамды (-40 ℃ ~ + 70 ℃).

▶ оқшауланған автобус

Мыс немесе алюминий өткізгіш, силикон резеңке / EPDM оқшаулау, қуат жиілігі кернеумен шектеседі ≥70 кВ, найзағай, 170 кВ.

▶ Кабель қосқышы

35 кВ қалқан қосылатын қосылатын модульдер (мысалы, T т-типі және шынтақ түрі) сынақ нүктелері бар (міндетті емес).

▶ Қорғайтын құрал

Найзағай аулестері, қысқа тұйықталу ақаулығы индикаторы және тікелей дисплейді таңдауға болады.

▶ Жерге қосу жүйесі

Қорап және кабель қалқан қабаты сенімді негізделеді (жерлендіруге төзімділік ≤4ω).

○ 35 кВ кабельдік түйіспелер қорабын орнату және пайдалану және техникалық қызмет көрсету

 ◆ Орнату талаптары

Кабельді кесу және кесу: оқшауланған қабатқа зақым келтірмеу үшін бірлескен техникалық сипаттамаларды (қате 1 мм) дәл сәйкестендіріңіз.

▶ Коннекторды орнату: Тотығудың алдын алу үшін контакт бетін тазалаңыз және силикон майды жағыңыз. Кернее кілтпен бекітіңіз (мысалы, T-COLACE 35 ~ 40N м).

▶ Жерге қосу: қорап пен кабель қалқаны сенімді түрде негізделуі керек (жерлендіруге төзімділік ≤4ω).

◆ Қауіпсіз жұмыс

▶ Электр қуатын ажыратқаннан кейін электр қуатын тексеріңіз және жұмыс кезінде оқшаулағыш қолғаптар мен көзілдірік киіңіз.

▶ Коннекторды қоспас және ажыратпас бұрын жерге қосу қосқышы жабылғанына көз жеткізіңіз (бар болса).

◆ техникалық қызмет көрсету ұсынысы

▶ Жыл сайынғы тексеру: инфрақызыл температураны өлшеу (буындардың температуралық өсуіне бағытталған).

▶ Пердім тексеру: герметикалық сақинаны бес жылда бір рет ауыстырыңыз (ылғал және шаңды дәлел).

▶ Оқшаулау сынағы: әр 3 жыл сайын кернеу сынағымен жүріңіз.

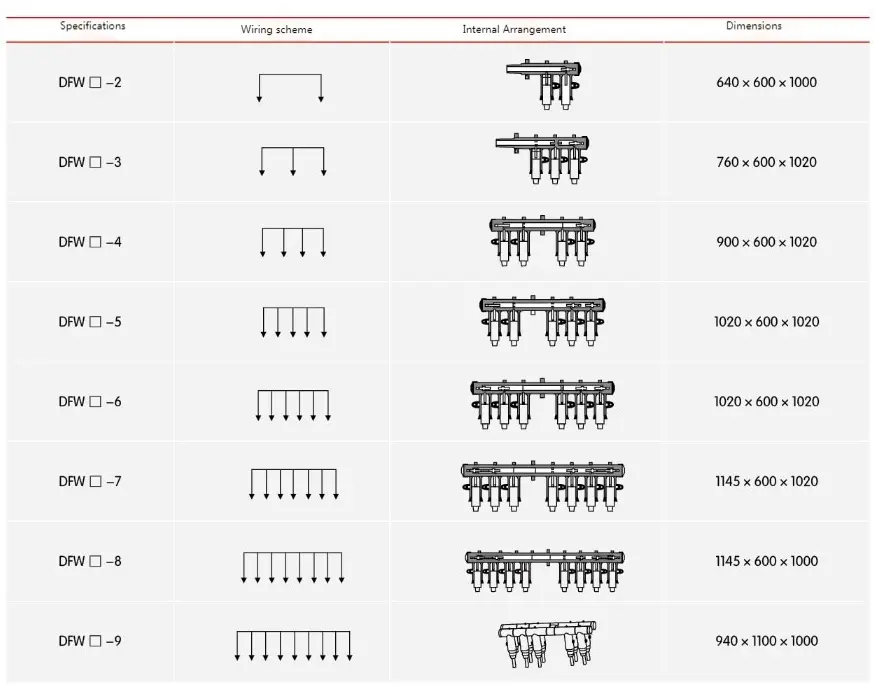

● 35 кВ еуропалық типтегі кабельдік түйіспесінің техникалық параметрі

● 35 кВ еуропалық типтегі кабельдік торап
