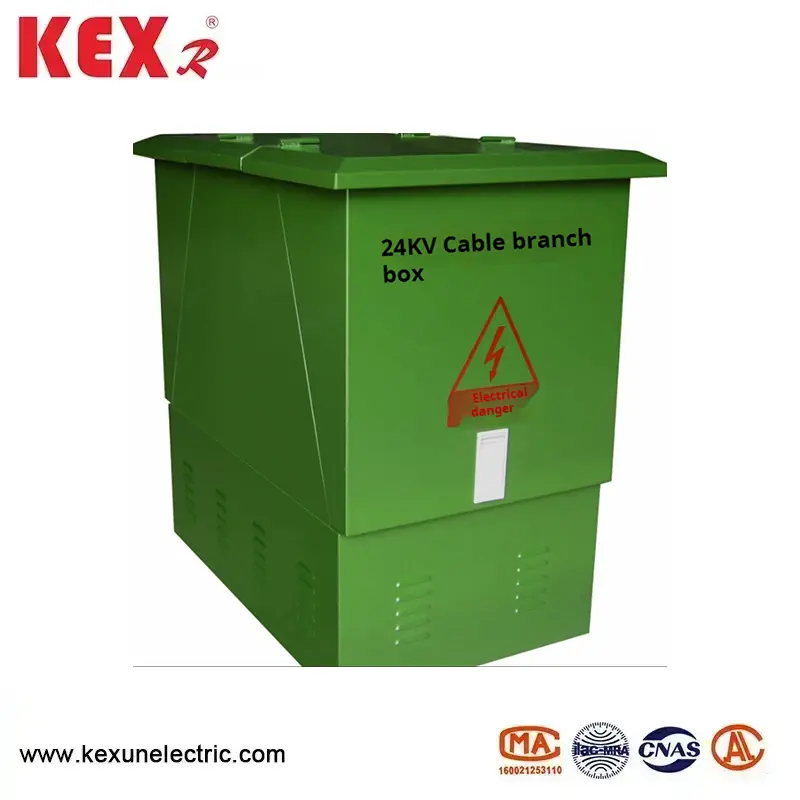

24кВ кабельді бөлуге арналған қорап

●24кВ кабельді бөлу қорабының негізгі сипаттамалары

▶Кернеу дәрежесі: 24кВ Кабельді бөлу қорабының номиналды кернеуі 24кВ (IEC 62271-200 немесе GB/T 11022 стандартына сәйкес).

▶Толық оқшауланған тығыздауыш: ток өткізетін бөліктер қатты оқшаулаумен немесе SF6 газымен оқшауланған, ашық өткізгішсіз, шаң өткізбейтін және су өткізбейтін (IP65/IP67).

▶Еуропалық үлгідегі қосылатын модуль технологиясы: T-типті немесе шынтақ типті экрандалған кабель қосқыштары стандартты болып табылады және ток қосылатын модульге қолдау көрсетіледі (арнайы құралдар қажет).

▶Модульдік кеңейту: стандартты блоктарды (мысалы, 1 кіріс, 4 шығыс, 2 кіріс және 6 шығыс) сыйымдылықты кейінірек кеңейтуді қолдау үшін икемді түрде біріктіруге болады.

●24кВ кабельді бөлу қорабы Типтік құрылымдық

▶Жәшік тот баспайтын болаттан жасалған /SMC, коррозияға төзімді және сыртқы дизайн (-40℃~+70℃).

▶Оқшауланған автобус мыс немесе алюминийден жасалған, силикон резеңкемен / EPDM оқшаулау қабатымен оралған және оқшаулау деңгейі ≥50кВ (қуат жиілігіне төзімді кернеу).

▶Кабель қосқышы

Сынақ нүктесі бар 24 кВ экрандалған қосылатын қосқыш (RIP түрі және EPDM оқшаулауы сияқты) (қосымша).

▶Қорғау құрылғысы қысқа тұйықталу ақауының индикаторымен, кернеулі дисплеймен және найзағай сөндіргішімен жабдықталуы мүмкін.

Жерлендіру жүйесінің қорапшасының жерге тұйықтау терминалы+кабель экранының жерге тұйықталуы, жерге тұйықтау кедергісі ≤4Ω.

●24кВ кабельді бөлуге арналған қорапты типтік қолдану сценарийлері Типтік құрылымдық

▶Жаңа энергетикалық электр станциясы: теңіздегі жел қуаты 24кВ коллектор желісін бұру.

▶Индустриалды парк: жоғары вольтты қозғалтқыштың немесе трансформатордың кабельдік тармағы.

▶Кен/мұнай кен орны: жарылыстан қорғалған 24кВ тармақтық қорап (Ex d IIC T4).

▶Қалалық жоғары вольтты тарату желісі: кабельдік сақиналы желі шкафының балама схемасы (кеңістікті үнемдеу)

●24 кВ еуропалық үлгідегі кабельді бөлу қорабының шарттарын пайдалану

10КВ еуропалық үлгідегі кабельді тарату қорабының қоршаған орта температурасы: -30~40℃

Желдің жылдамдығы: 34м/сл-ға баламалы және 700Палдан аспайды

Ылғалдылық: орташа тәуліктік салыстырмалы ылғалдылық 95% аспайды

Орташа айлық салыстырмалы ылғалдылық 95%-дан аспайды

 Соққыға төзімді: көлденең үдеу 0,4 м/с² аспайды, ал тік үдеу 0,15 м/с² аспайды.

Еуропалық үлгідегі кабельді тарату қорабы орнату орны: 3-тен аз

Орнату ортасы: Айналадағы ауа коррозиялық, жанғыш газбен, су буымен және т.б. анық ластанбауы керек және орнату орны қатты дірілдемеу керек.

● 24 кВ еуропалық үлгідегі кабельді бөлу қорабының техникалық параметрі

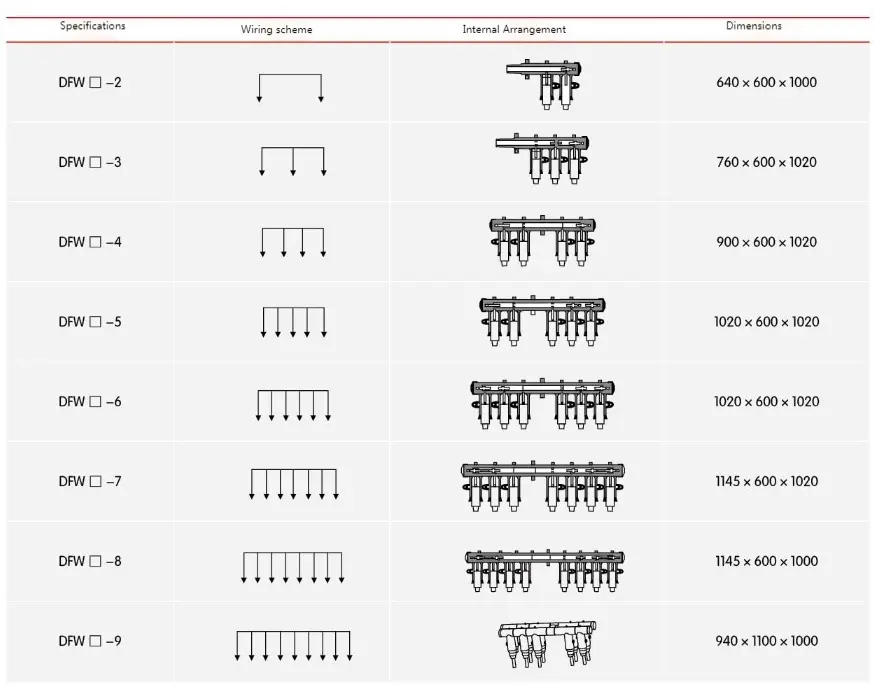

● 24 кВ еуропалық үлгідегі кабельді бөлу қорабы Тапсырыс нөмірі сипаттамасы

Жиі қойылатын сұрақтар

Q: 24КВ филиал қорабының MOQ

A: Біз тіпті 1 жиынтығын сата аламыз.

С: Мұндай өнімге кепілдік бар ма?

A: 12 ~ 24 ай
