Үш полюсті вакуумдық ажыратқыш

ZW7-40.5 түрі Үш полюсті  вакуумдық ажыратқышӨнім мүмкіндіктері

Өте жоғары сенімділік

Өмір бойы техникалық қызмет көрсетуді талап етпейді.

Механикалық және электрлік қызмет ету мерзімі жоғары.

Бүкіл машинаның өлшемі шағын, салмағы жеңіл және орнату оңай.

1.1 Үш полюсті ZW7-40,5 түрінің шарттарын пайдалану

¨ Қоршаған орта температурасы: -30℃～60℃；

¨ Биіктігі: 3000 м-ден аз;

¨ Жел жылдамдығы:≤34м/с;

¨ Тарату құрылғысы мен басқару жабдығының сыртынан келетін діріл немесе жер қозғалысын елемеу мүмкін.；

¨ Ластану дәрежесі: Ⅳ；

¨ Сақтау температурасы: -40℃～85℃。

1.2 Техникалық параметр ZW7-40.5 типті Үш полюсті  vcb

Ажыратқыштың негізгі техникалық параметрі

Ажыратқыштың негізгі механикалық параметрі

Ажыратқыштың құрылымы мен жұмыс принципі

ZW7-40.5 Үш полюсті вакуумдық ажыратқыштар негізінен біріктірілген магниттік полюстен, ток трансформаторынан, жұмыс механизмінен және қораптан тұрады. Ажыратқыштың бұл түрі кішірейтілген және оның қабығы жоғары сапалы баспайтын болаттан жасалған қораптан жасалған. Ток трансформаторын пайдаланушының қажеттіліктеріне сәйкес таңдауға болады.

ZW7-40.5/ажыратқыштың сұлбасы

ZW7-40.5 Үш полюсті  вакуумдық ажыратқыш және оның интеллектуалды басқару комбинациясы. Коммутаторды қосу-өшіру жұмысын жергілікті түрде жүзеге асыруға болады, сонымен қатар оны байланыс интерфейсі арқылы қашықтан басқаруға болады. Ажыратқыштың басқа ақпараты да басқару орталығына берілуі мүмкін, ал байланыс арнасы кабельдік, оптикалық талшықты, GPRS/CDMA, GSM және т.б.

Ажыратқыштың жұмыс принципі

3.1 Доғаны сөндіру принципі:

ZW7-40.5 Үш полюсті  вакуумдық ажыратқыш вакуумдық сөндіргішті қабылдайды және вакуум өте жоғары вакуумдық дәрежесі бар доға сөндіргіш және оқшаулағыш орта ретінде пайдаланылады. Қозғалмалы және статикалық контактілер жұмыс істейтін механизмнің әсерінен электр тогымен өшірілгенде контактілер арасында вакуумдық доға пайда болады. Сонымен қатар, контактілердің арнайы құрылымының арқасында контактілер арасындағы саңылауда сәйкес бойлық магнит өрісі де пайда болады, бұл вакуумдық доғаның диффузиялық күйінде қалуына ықпал етеді және доғаның төмен кернеуін сақтау үшін жанасу бетінде доғаның біркелкі таралуын қамтамасыз етеді. Ток табиғи түрде нөлді кесіп өткенде, қалдық иондар, электрондар және металл буы уақыттың микросекунд тәртібінде жанасу бетінде және қалқанда біріктірілуі немесе конденсациялануы мүмкін. Бойлық магнит өрісі вакуумдық доғаны басқару үшін қолданылатындықтан, вакуумдық ажыратқыш токты үзу үшін күшті және тұрақты қабілетке ие.

3.2 Электр энергиясын сақтау: Қозғалтқыш шығыс моментін механизмнің тістегерішіне әсер етеді және оны шпиндельдегі үлкен жұлдызшаға жібереді, осылайша иінді тұтқаны айналдырады және жабылатын серіппе энергияны жинақтайды. Иінді тұтқадағы бұранда қозғалыс қосқышын басқанда, қозғалтқыштың қуат көзі өшіріледі және серіппелі энергияны сақтау аяқталады.

3.3 Қолмен энергияны сақтау: Бұл айналу механизмінің шығыс білігі айналу моментін шығыс білігіндегі тісті доңғалақ арқылы шағын беріліспен толығымен торланған үлкен беріліске жібереді, осылайша иінді тұтқаны айналдырады, осылайша жабылатын спр энергияны сақтай алады.

Жабылатын электромагниттің 3.4O  перациясы: механизм жабылу сигналын қабылдағаннан кейін жабылатын электромагниттің қозғалатын темір өзегі жоғары қарай жылжиды, жабылатын жартылай білік сағат тіліне қарсы айналатындай етіп, жабу тұтқасын жоғары қарай жылжытады. Жабу ысырмасындағы шектеуді босатыңыз. Бұл ретте жабу ысырмасы роликтің қысымымен сағат тіліне қарсы айналады, энергияны сақтауды босатады. Негізгі біліктегі жұдырықша жабылатын серіппенің тартылу күшінің әсерінен соққы күшін тудырады және қосқышқа шатун арқылы берілетін энергияны қолмен сақтау білігіне (яғни шығыс білігіне) рокер иініне соғылады, осылайша жабу операциясы аяқталады.

3.5 Қолмен жұмыс істеу: Жабылатын жарты білікке орнатылған ауысым шанышқысы сағат тіліне қарсы айналғанда, ол жабылатын жартылай білікті сағат тіліне қарсы айналдырады. Жабу электромагнитінің жұмысы сияқты әсер ету үшін.

3.6 Қайта жабу операциясы: механизм энергия сақтау серіппесінің энергиясын босатқаннан кейін ол жабу жұмысын аяқтайды. Жабылатын күйде механизм энергияны сақтау әрекетін қайтадан орындайды. Энергияны сақтау операциясы аяқталғаннан кейін механизм жабық энергия сақтау күйінде болады және дұрыс сигнал алғаннан кейін механизм автоматты түрде қайта жабу операциясын жүзеге асыра алады.

3.7 Тежегішті босату электромагнитінің жұмысы: механизм тежегішті босату сигналын қабылдағаннан кейін тежегіш босату электромагнитінің қозғалатын өзегі жоғары қарай жылжиды, тежегіш босату иінтірегін жоғары жылжыту үшін итереді, осылайша тежегіш босату осі сағат тіліне қарсы айналады. Тежегіш босату ысырмасындағы шектеуді босатыңыз. Бұл кезде тежегішті босату ысырмасы роликтің қысымымен сағат тіліне қарсы айналады, ал рокердің тұтқасы ажыратқыштағы кейбір тежегіш серіппелердің итеруінен сағат тіліне қарсы айналады, осылайша тежегішті босату жұмысы аяқталады.

3.8 Қолмен жұмыс істеу: Тежегіштің жарты білігіне орнатылған шанышқы сағат тіліне қарсы айналғанда, ол тежегіштің жарты білігін сағат тіліне қарсы айналдырады, осылайша тежегіш электромагнитінің жұмысы сияқты әсер етеді.3.8 Қолмен жұмыс: Тежегіштің жарты білігіне орнатылған шанышқы сағат тіліне қарсы бұрылғанда, тежегіштің жарты білігі сағат тіліне қарсы бұрылады. тежегіш электромагнитінің жұмысы сияқты әсер етеді.

3.9 Асқын токтың өшіру әрекеті: артық токтың өшіруіндегі шамадан тыс ток катушкасы көрсетілген өшіру тогы арқылы өткенде, электромагнит әрекет етеді және итергіш штанга өшіру тұтқасын итереді. Жартылай білікті сағат тіліне қарсы айналдырыңыз, тежегіш ысырмасындағы шектеуді босатыңыз, осылайша тежегіш электромагнитінің жұмысы сияқты әсер қалдырыңыз және автоматты ажыратқыштың шамадан тыс ток өшіру жұмысын аяқтаңыз.

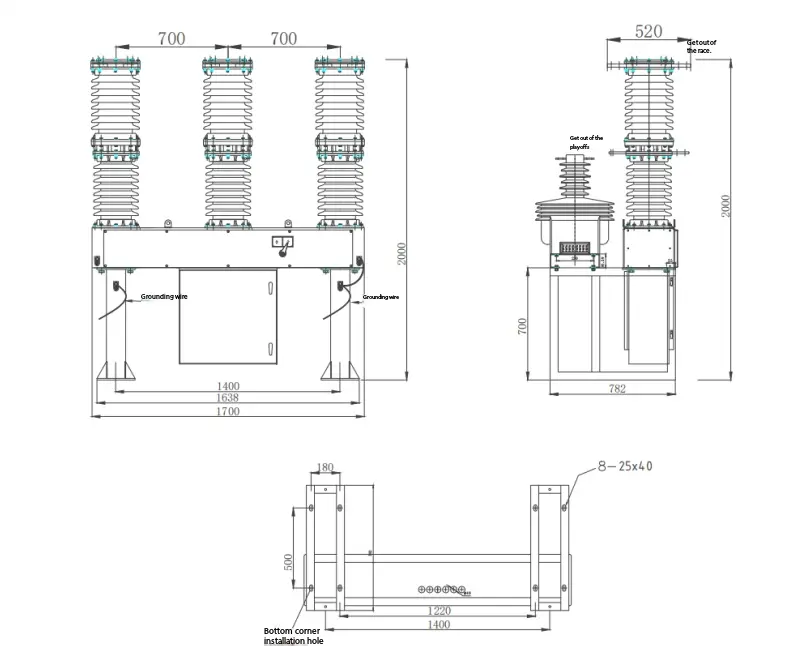

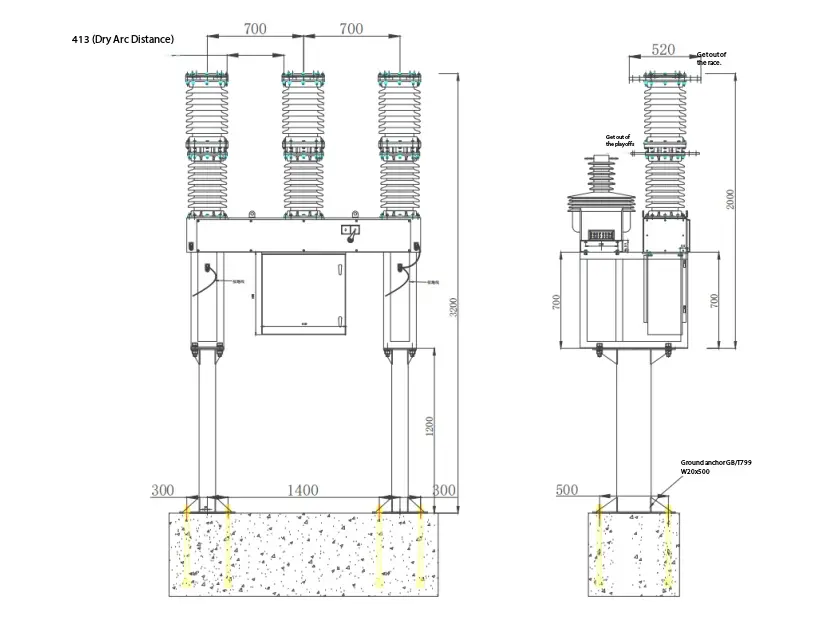

Үш полюсті вакуумдық ажыратқышОрнату диаграммасы
