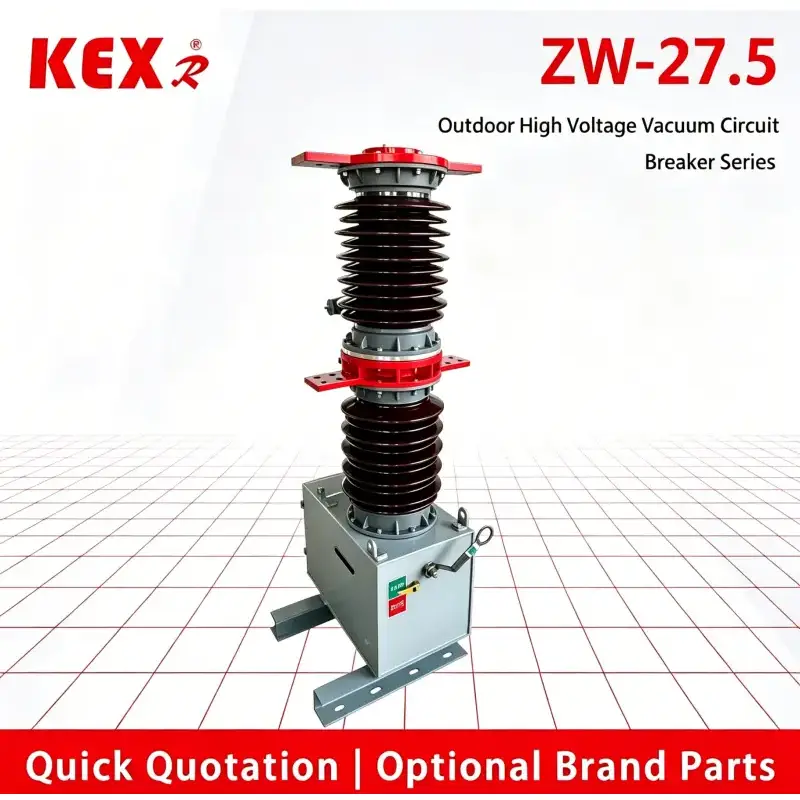

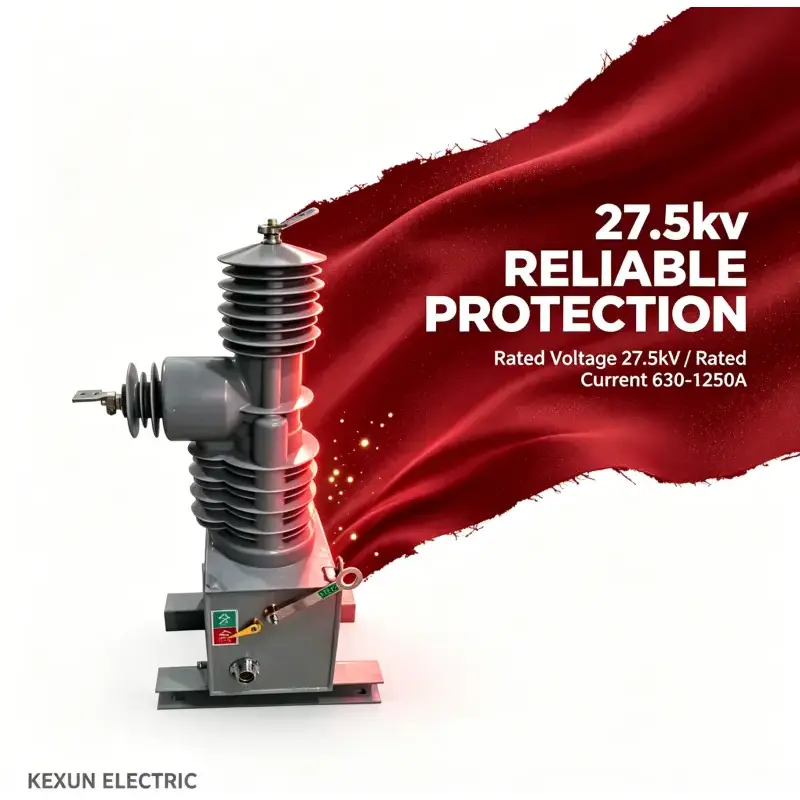

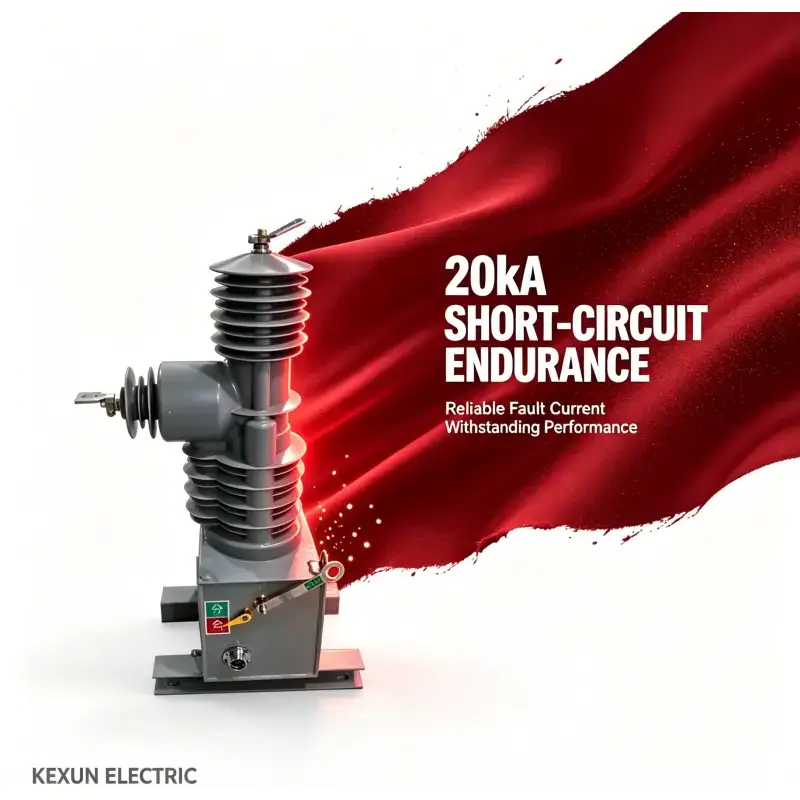

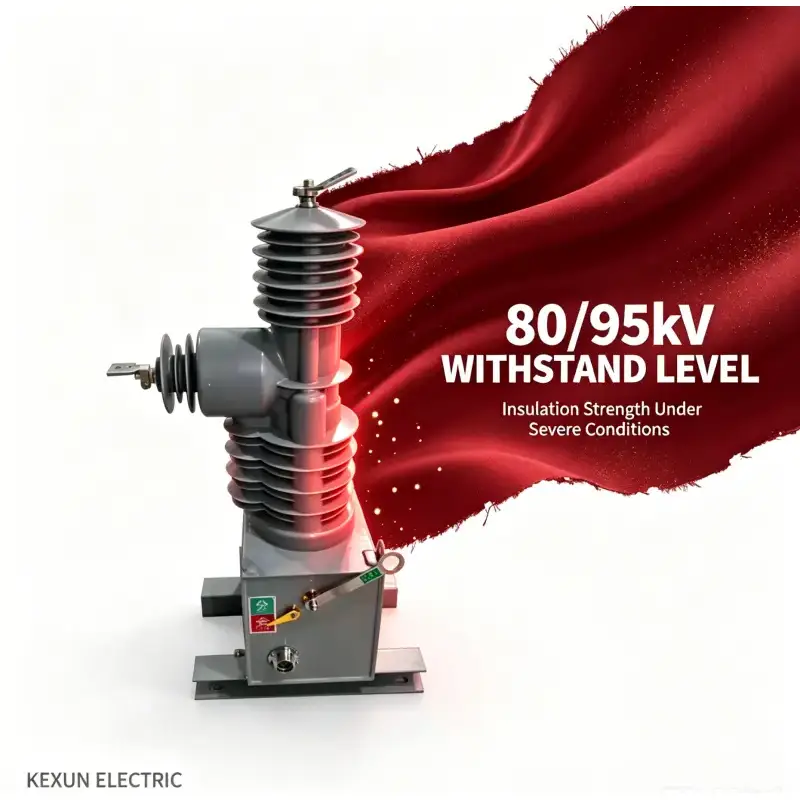

Сыртқы жоғары вольтты Vcb

Өнімнің ерекшеліктері

Өте жоғары сенімділік

Өмір бойы техникалық қызмет көрсетуді талап етпейді.

Жоғары механикалық және электрлік қызмет ету мерзімі.

Шағын өлшем, жеңіл салмақ және оңай орнату

 Стандартты релелік қорғаныс және жылдам автоматты қайта жабу функциясы бар.

 ZW7-27.5  түрінің сыртқы жоғары вольтты vcb шарттарын пайдалану

¨ Температура: -30℃～60℃；

¨ Биіктігі: 2000 м-ден аз

¨ Жел жылдамдығы:≤34м/с;

¨ Ластану дәрежесі: Ⅳ级；

¨ Сақтау температурасы: -40℃～85℃。

Vcb негізгі техникалық параметрі

Ажыратқыштың негізгі механикалық параметрі

Ажыратқыштың құрылымы мен жұмыс принципі

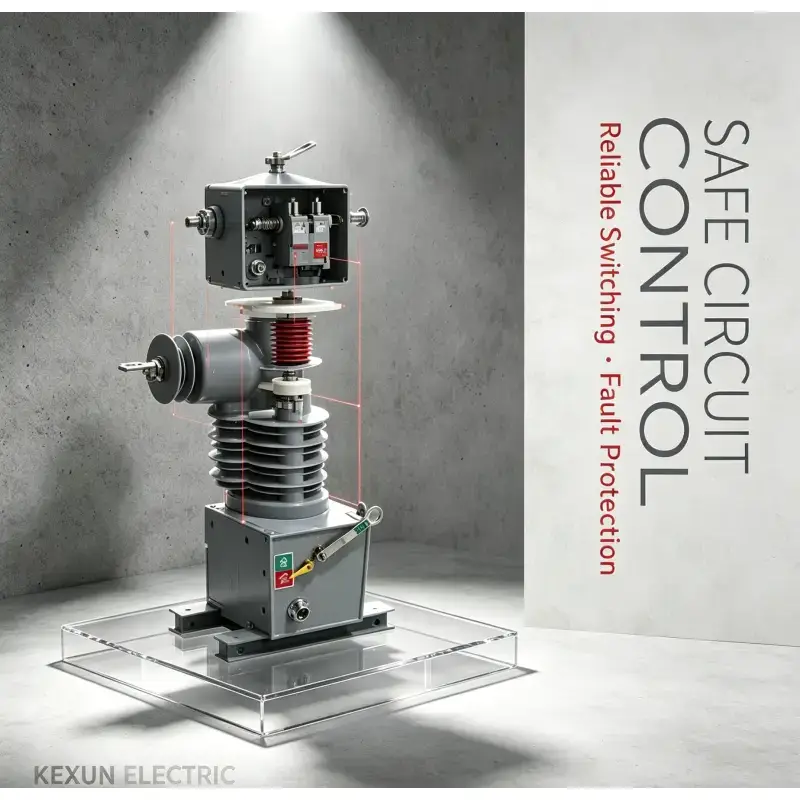

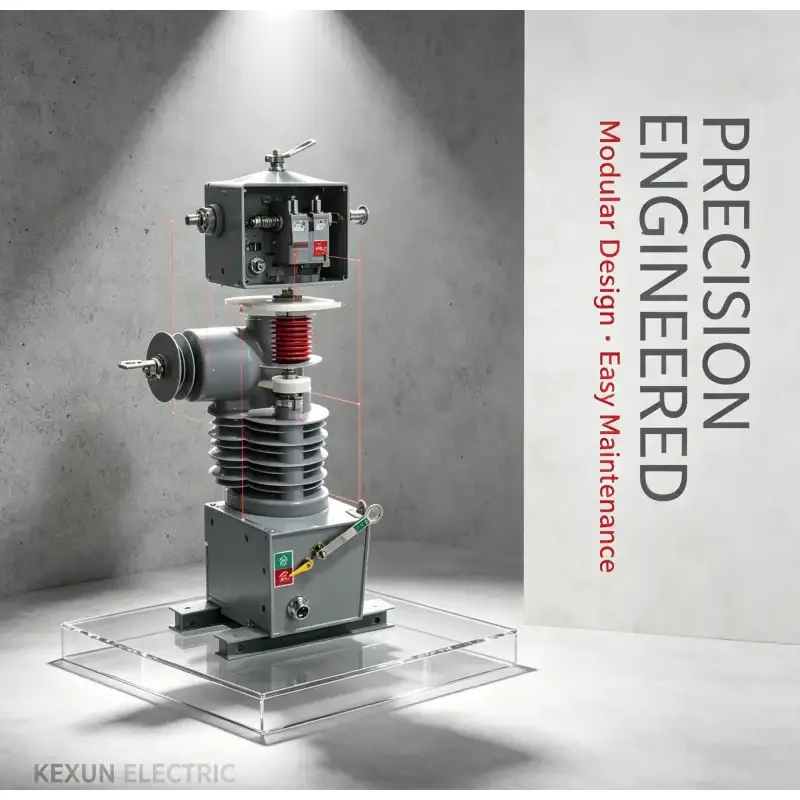

ZW7-27.5 Сыртқы жоғары вольтты vcb негізінен біріктірілген герметикалық тіректен, ток трансформаторынан, серіппелі жұмыс механизмінен және қораптан тұрады. Ажыратқыштың бұл түрі кішірейтілген. Бұл ретте ол қолмен авариялық тежегішті босату құрылғысымен жабдықталған. Ток трансформаторын пайдаланушының қажеттіліктеріне сәйкес таңдауға болады.

ZW7-27.5 Сыртқы жоғары вольтты vcb басқаруын интеллектуалды басқару блогы аяқтайды. Коммутаторды қосу-өшіру жұмысын жергілікті түрде жүзеге асыруға болады, сонымен қатар оны байланыс интерфейсі арқылы қашықтан басқаруға болады. Ажыратқыштың басқа ақпараты да басқару орталығына берілуі мүмкін, ал байланыс арнасы кабель, оптикалық талшық, GPRS/CDMA, GSM, т.б. болуы мүмкін. ZW7-27.5 Сыртқы жоғары вольтты vcb  басқаруын интеллектуалды басқару блогы аяқтайды. Коммутаторды қосу-өшіру жұмысын жергілікті түрде жүзеге асыруға болады, сонымен қатар оны байланыс интерфейсі арқылы қашықтан басқаруға болады. Ажыратқыштың басқа ақпараты да басқару орталығына берілуі мүмкін, ал байланыс арнасы кабельдік, оптикалық талшықты, GPRS/CDMA, GSM және т.б.

Зияткерлік басқару блогы автоматты сөндіргішке жақын орнатылады және басқару кабелі арқылы автоматты ажыратқышпен қосылады. Зияткерлік басқару блогының қуат көзі негізгі қуат көзі және күту режиміндегі қуат көзіне бөлінеді. Негізгі қоректендіру көзі – айнымалы ток немесе тұрақты ток 220В, ол ПТ арқылы жоғары вольтты желі арқылы алынады. Сақтық қуат көзі батареямен қамтамасыз етіледі (интеллектуалды басқару блогының қорабында орнатылған). Қалыпты жұмыс істеген кезде негізгі қуат көзі резервтік қуат көзін зарядтайды; Негізгі қуат көзі жоғалған кезде резервтік қуат көзі автоматты ажыратқышты басқаруды және басқару блогындағы басқа операцияларды әлі де аяқтай алады. Сақтық қуат көзі (толық жүктелген кезде) бүкіл машинаны 48 сағаттан кем емес жұмыс істей алады.

Ажыратқыштың жұмыс механизмі басқару жүйесі немесе қорек көзі істен шыққан кезде апаттық өшіру жұмысы үшін қолмен авариялық өшіру тұтқасымен жабдықталған.

2.1 Ажыратқыштың жұмыс принципі және процесі

2.1.1 Доғаны сөндіру принципі:

ZW37-27.5 Сыртқы жоғары вольтты vcb вакуумды доға сөндіргіш және оқшаулағыш орта ретінде вакуумды ажыратқышты қабылдайды, оның вакуумдық дәрежесі өте жоғары. Қозғалмалы және статикалық контактілер жұмыс істейтін механизмнің әсерінен электр тогымен өшірілгенде контактілер арасында вакуумдық доға пайда болады. Сонымен қатар, контактілердің арнайы құрылымының арқасында контактілер арасындағы саңылауда сәйкес бойлық магнит өрісі де пайда болады, бұл вакуумдық доғаның диффузиялық күйінде қалуына ықпал етеді және доғаның төмен кернеуін сақтау үшін жанасу бетінде доғаның біркелкі таралуын қамтамасыз етеді. Ток табиғи түрде нөлді кесіп өткенде, қалдық иондар, электрондар және металл буы уақыттың микросекунд тәртібінде жанасу бетінде және қалқанда біріктірілуі немесе конденсациялануы мүмкін. Бойлық магнит өрісі вакуумдық доғаны басқару үшін қолданылатындықтан, вакуумдық ажыратқыш токты үзу үшін күшті және тұрақты қабілетке ие.

2.1.2 Сақтау:

ZW7-27.5 Сыртқы жоғары вольтты vcb ашу және жабу энергиясы жоғары өнімділікте сақталады және интеллектуалды контроллер блогының қорабына орнатылады. Ашу және жабу кезінде. Басқару блогының негізгі қуат көзі немесе резервтік қуат көзімен қамтамасыз етілген, зарядтау уақыты 10 секундтан аспайды, ал конденсатор кернеуінің қателігі ≤1V.。

2.1.3 Жабу: Зияткерлік басқару блогындағы қосу түймешігін жергілікті түрде басыңыз немесе қашықтан басқару пульті қосу әрекеті арқылы жұмыс механизмінің қосу катушкасын іске қосыңыз, осылайша темір өзегі автоматты ажыратқыштың қозғалатын контактісін көрсетілген жылдамдықта қосу үшін басқарады. Ажыратқыш жабылатын күйде деп есептелсе, басқару контуры жабылатын катушканың қуат көзін автоматты түрде өшіреді. Бұл уақытта темір өзек тұрақты магниттің әсерінен жабылатын жағында сақталады. Жабылатын катушкалар өшірілгеннен кейін ол автоматты сөндіргіштің контактілі серіппесінің реакция күшін жеңіп қана қоймайды, сонымен қатар автоматты сөндіргіш жабылатын күйде сенімді түрде сақталуы үшін жабылатын өзін-өзі ұстау күшіне ие болады.

2.1.4 Ашу: Жабылатын жағындағы тұрақты магниттің өзін-өзі ұстау күшін еңсеру және ажыратқыш серіппенің тізбектің қозғалатын контактісін ажыратқышты ажырату үшін белгіленген жылдамдықта жылжыту үшін темір өзегін тарту үшін қашықтан басқару пульті өшіру операциясы арқылы жергілікті түрде зияткерлік басқару блогындағы өшіру түймесін басыңыз немесе жұмыс механизмінің өшіру катушкасын іске қосыңыз. Ажыратқыштың ашылу күйінде екендігі анықталған кезде, басқару контуры ашылатын катушканың қуат көзін автоматты түрде сөндіреді және бұл уақытта темір өзек ашылатын серіппенің тарту күші есебінен ашылатын жағында сақталады, осылайша автоматты ажыратқыш ашылу күйінде сенімді түрде сақталады.

2.1.5 Қолмен авариялық тежегішті ашу операциясы:

Ажыратқыш жабылу күйінде болғанда, оқшаулағыш операциялық штангасы бар автоматты ажыратқышты қолмен өшіру жұмысының түймешігін басып тұрып, оны төмен қарай тартыңыз, сөйтіп сөндіргіш белгілі бір жылдамдықпен өшіре алады, бұл автоматты сөндіргіштің номиналды жүктеме тогын сенімді түрде өшіре алатынын қамтамасыз етеді.
