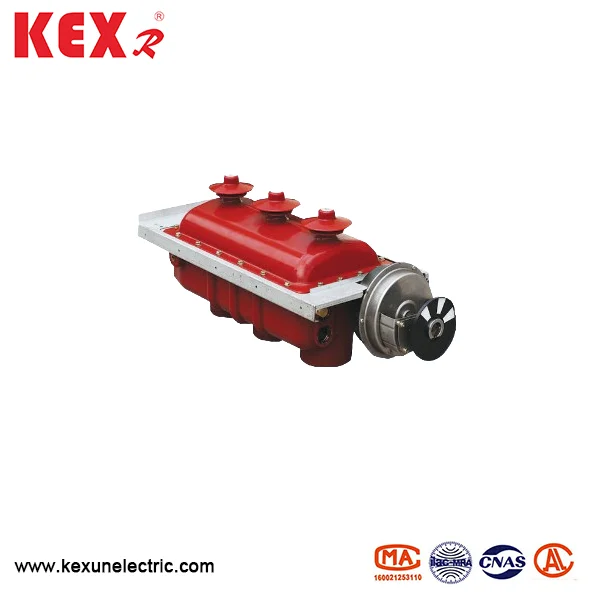

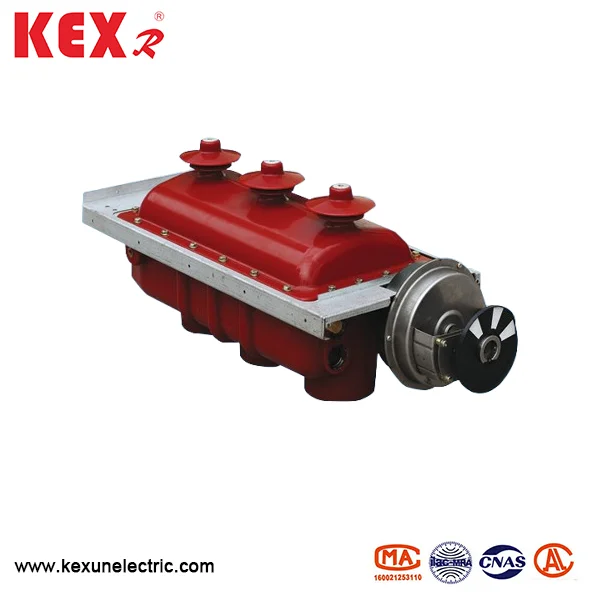

FLRN48-12D типі SF6 жүктеме қосқышы

FLRN48-12D типі SF6 жүктемесінің қосқышы - бұл 2008 жылы Қытайдағы Kexun зауытында CEXUN компаниясы өздігінен әзірлеген, ол XGN15-12SF6 сақиналы магистральдық қондырғыға қолданылады. Оның экономикасы, қауіпсіздігі және сенімділігі, қарапайым құрылымы, икемді жұмыс, сенімді және ыңғайлы орнату.
Модель: Flrn48-12D
Бренд: KEXEXR

Сұрау жіберу

Өнім Сипаттамасы

Flrn48 12d Type Sf6 Load Switch

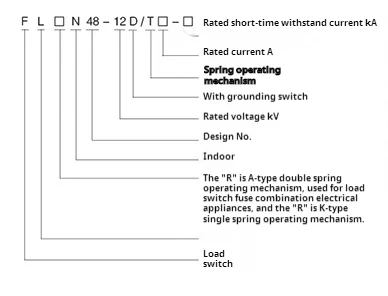

● Модельдік мағынасы

Flrn48 12d Type Sf6 Load Switch

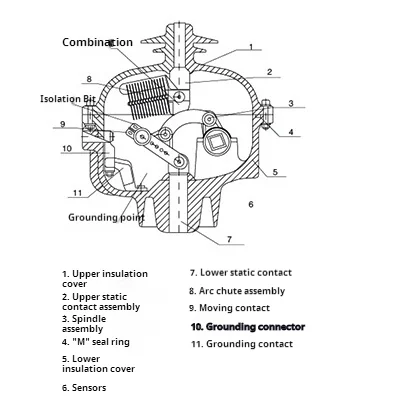

● құрылымы және қағидаты

FLRN48-12D типіндегі негізгі схемалы және жерге қосу схемасы SF6 жүктемесінің қосқышы EPOXY шайырынан жасалған оқшаулағыш қабыққа герметизацияланған, ол APGI процесі және ластануға қарсы ортаға ие. Оқшаулағыш қабық жоғары оқшаулағыш қақпақтан және төменгі оқшаулағыш қақпақтан тұрады, ол SF6 газымен толтырылған, салыстырмалы түрде 0,4 б.д. Төменгі оқшаулағыш жамылғысы жергілікті жұқа қабырғалы және қалың жарылысқа қарсы жасалған мембраналық шараларды қабылдайды, сондықтан апат болған жағдайда, Қауіпсіздік пленкасы арқылы өтетін SF6 газ қысымының қысымы, ал егер жеке қауіпсіздікті қамтамасыз ету үшін шкафтың артқы жағына тікелей шашыратылады.

Flrn48 12d Type Sf6 Load Switch

◆ Стандартты қанағаттандыру

IEC60265, IEC62271, GB3804, GB16926 және т.б.

● Шартты пайдалану

◆ Қоршаған орта температурасы: Flrn48-12D типіндегі температура SF6 жүктеме қосқышы

Болуы керек -40 ~ 40 ℃

◆ Ылғалдылық: максималды орташа салыстырмалы ылғалдылық тәулігіне 95%, ал айына 100% құрайды.

◆ Биіктік: FLRN48-12D типі SF6 жүктемесінің қосқышы төмендегі биіктікте орнатылуы керек

2000м.

◆ сейсмикалық сыйымдылығы: ≤8

◆ Айналадағы ауа коррозиялық, жанғыш газ және су буы сияқты айқын ластанудан босатылуы керек, сондықтан қатыгез дақылдар болуы керек.

● FLRN48-12D типінің техникалық параметрлері SF6 жүктеу қосқышы

Зат	Бірлік	FLRN36-12D / T630-20 түрі	FLRN36-12D / 100-50 түрі
Номиналды кернеу	Кв	12	12
Номиналды жиілік	Гез	50	50
Номиналды ток	A	630	100
1 кернеудің жиілігі - кернеудің интерфазасы / сынуы	Кв	42/48	42/48
Найзағай импульсі Кернеудің вольтаждық интерфазасы / сынуы	Кв	75/85	75/85
5 мин 0Гөкім 0Гөкенің рейтингтік жиілігі кернеумен	Кв	24	24
Номиналды жылу тұрақтылығы 3 секунд / 2 секунд	Та	20/20	20/20
Номиналды динамикалық тұрақты ток (шыңы)	Та	50/50	50/50
Бағаланған қысқа тұйықталған жабылатын ток	Та	50/50	125/50
Жабық циклды тоқтату тогы	A	630
Белсенді жүктемені есептеу үшін ток	A	630
Номиналды кабельді зарядтау тогы	A	10	10
Қысқа тұйықталу тогы	Та		50
Бағаланған аударым тогы	A		1700
Сақтандырғыш түрі			XRNT-12кВ / 100А
Сақтандырғыш әсер энергияны жоғалтады	J		1 ± 0,5
Механикалық өмір	Уақыт	5000/2000	3000/2000
Зарядталған органдар мен салыстырмалы ауа оқшаулау арасындағы қашықтық	мм	≥125	≥125
SF6 газ қысымы	төр	0.4	0.4
Ашылу және жабуды синхрондау	Ханым	≤2	≤2
Негізгі схема кедергісі	нәресте	≤65	≤65
