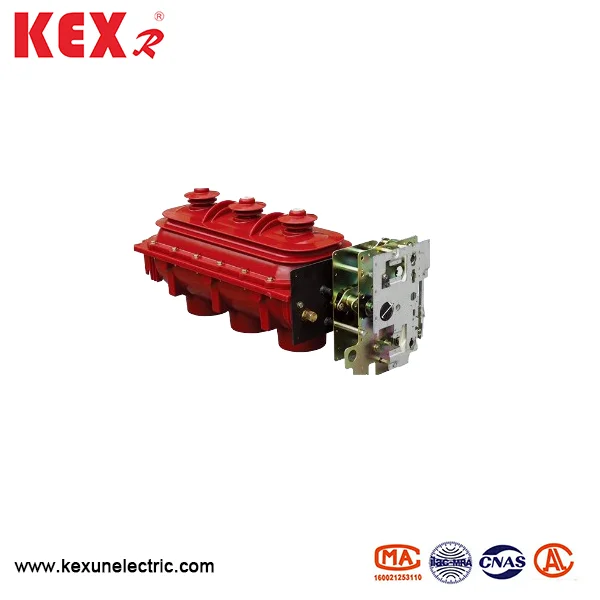

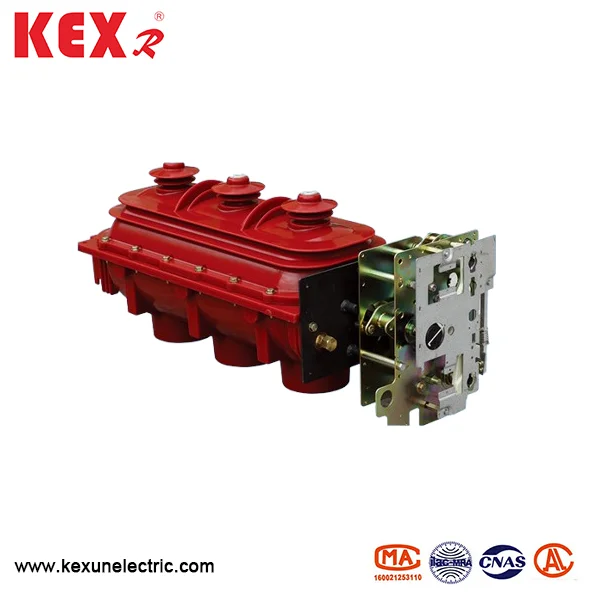

FLRN36-12D типі SF6 жүктеме қосқышы

FLRN36-12D типі SF6 жүктеме қосқышы Қытайда Kexun компаниясы Қытайда арнайы шығарған SF6 газын ARC-ді және оқшаулағыш ортасы ретінде пайдаланады және бағаланған қосқыш 12 кВ құрайды. Коммутаторда үш станция бар: жабылу, ашу және жерге қосу. Оның аз көлемінің сипаттамалары, ыңғайлы орнату және пайдалану және пайдаланудың мықты экологиялық бейімделуі бар.
Үлгі: N36-12D
Бренд: KEXEXR

Сұрау жіберу

Өнім Сипаттамасы

Flrn36 12d Type Sf6 Load Switch

● Қолдану аймағы

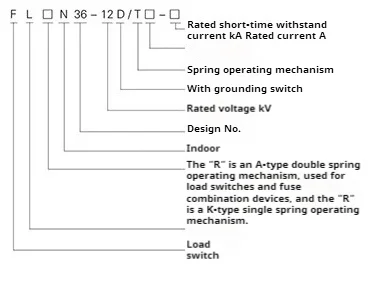

Бұл жүктеме қосқышының сериясы FLRN36-12D (K-Type бірыңғай серіппелі механизмі) және FLRN36-12D / A (қос серіппелі жұмыс механизмі). FLRN36-12D-ді электр жабдықтары мен қосалқы станцияны, әсіресе сақиналық желілерге арналған шкафтар, кабельді тарату қораптары, кабельді тарату қораптары, кабельді тарату қораптары және бақылау үшін біріктіретін электрлік құрылғыға қосқыш қосқышқа қосқышқа қосқыш қосқышқа қосқышқа қосуға болады.

◆ Стандартты қанағаттандыру

IEC60265, IEC62271, GB3804, GB16926 және т.б.

● FLRN36-12D типінің құрылымдық артықшылықтары SF6 жүктеу қосқышы

▶ Оқшаулағыш қабық: FLRN36-12D типіндегі негізгі схемалы және жерге қосу схемасы SF6 жүктеме қосқышы

Апги процесі арқылы эпоксидті шайырдан жасалған оқшаулағыш қабыққа жабыстырылған, олар жақсы оқшаулау көрсеткіштері мен ластануға қарсы ортаға ие.

▶ Оқшаулау қабықшасының құрылымы: оқшауланған қабық жоғарғы және төменгі оқшаулау қақпақтарынан тұрады.

▶ ішкі газ: SF6 салыстырмалы қысымы бар SF6 газы 0,4 бідегі қысымдымен, SF6 шамасы апат болған жағдайда корпустың артқы каналына тікелей шашыратылғанын және жеке қауіпсіздікті қамтамасыз ету үшін толтырылған.

▶ Қорғау шаралары: Төменгі оқшаулағыш қақпағы қауіпсіздікті одан әрі қамтамасыз ету үшін жарылысқа қарсы шаралар бар.

Flrn36 12d Type Sf6 Load Switch

● Шартты пайдалану

◆ Қоршаған орта температурасы: Flrn36-12D типіндегі температура SF6 жүктеме қосқышы

Болуы керек -40 ~ 40 ℃

◆ Ылғалдылық: максималды орташа салыстырмалы ылғалдылық тәулігіне 95%, ал айына 100% құрайды.

◆ Биіктік: FLRN36-12D типі SF6 жүктемесінің қосқышы төмендегі биіктікте орнатылуы керек

2000м.

◆ сейсмикалық сыйымдылығы: ≤8

◆ Айналадағы ауа коррозиялық, жанғыш газ және су буы сияқты айқын ластанудан босатылуы керек, сондықтан қатыгез дақылдар болуы керек.

● FLRN36-12D типінің техникалық параметрлері SF6 жүктеу қосқышы

Зат	Бірлік	FLRN36-12D / T630-20 түрі	FLRN36-12D / 100-50 түрі
Номиналды кернеу	Кв	12	12
Номиналды жиілік	Гез	50	50
Номиналды ток	A	630	100
1 кернеудің жиілігі - кернеудің интерфазасы / сынуы	Кв	42/48	42/48
Найзағай импульсі Кернеудің вольтаждық интерфазасы / сынуы	Кв	75/85	75/85
5 мин 0Гөкім 0Гөкенің рейтингтік жиілігі кернеумен	Кв	24	24
Номиналды жылу тұрақтылығы 3 секунд / 2 секунд	Та	20/20	20/20
Номиналды динамикалық тұрақты ток (шыңы)	Та	50/50	50/50
Бағаланған қысқа тұйықталған жабылатын ток	Та	50/50	125/50
Жабық циклды тоқтату тогы	A	630
Белсенді жүктемені есептеу үшін ток	A	630
Номиналды кабельді зарядтау тогы	A	10	10
Қысқа тұйықталу тогы	Та		50
Бағаланған аударым тогы	A		1700
Сақтандырғыш түрі			XRNT-12кВ / 100А
Сақтандырғыш әсер энергияны жоғалтады	J		1 ± 0,5
Механикалық өмір	Уақыт	5000/2000	3000/2000
Зарядталған органдар мен салыстырмалы ауа оқшаулау арасындағы қашықтық	мм	≥125	≥125
SF6 газ қысымы	төр	0.4	0.4
Ашылу және жабуды синхрондау	Ханым	≤2	≤2
Негізгі схема кедергісі	нәресте	≤65	≤65
