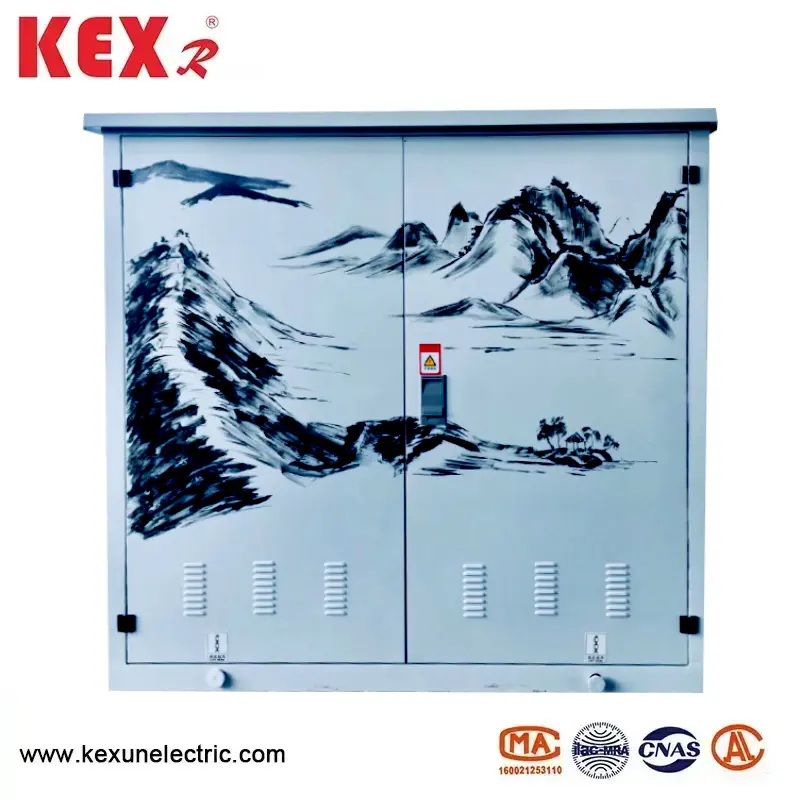

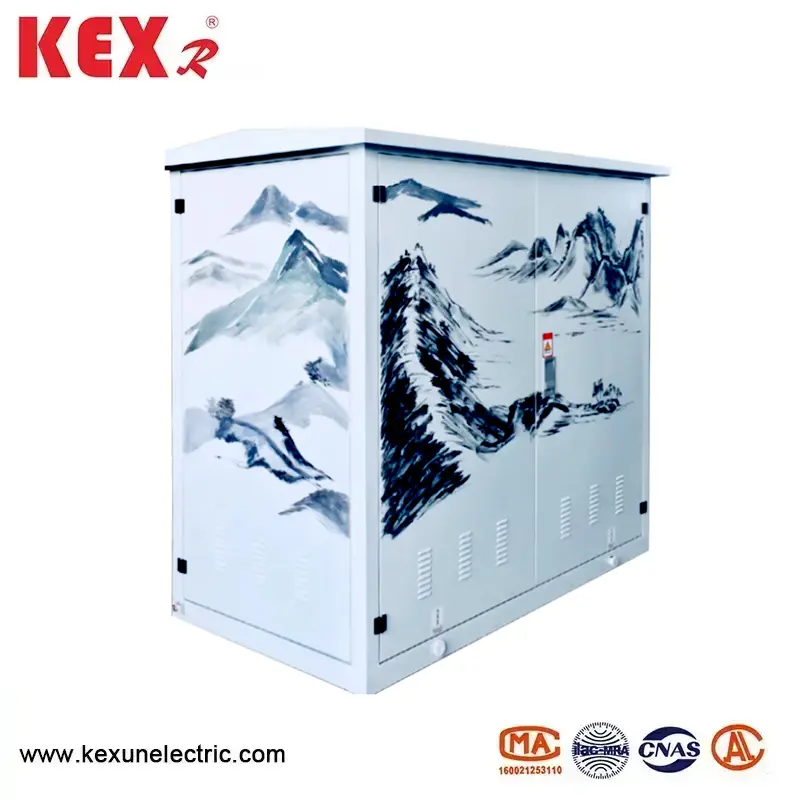

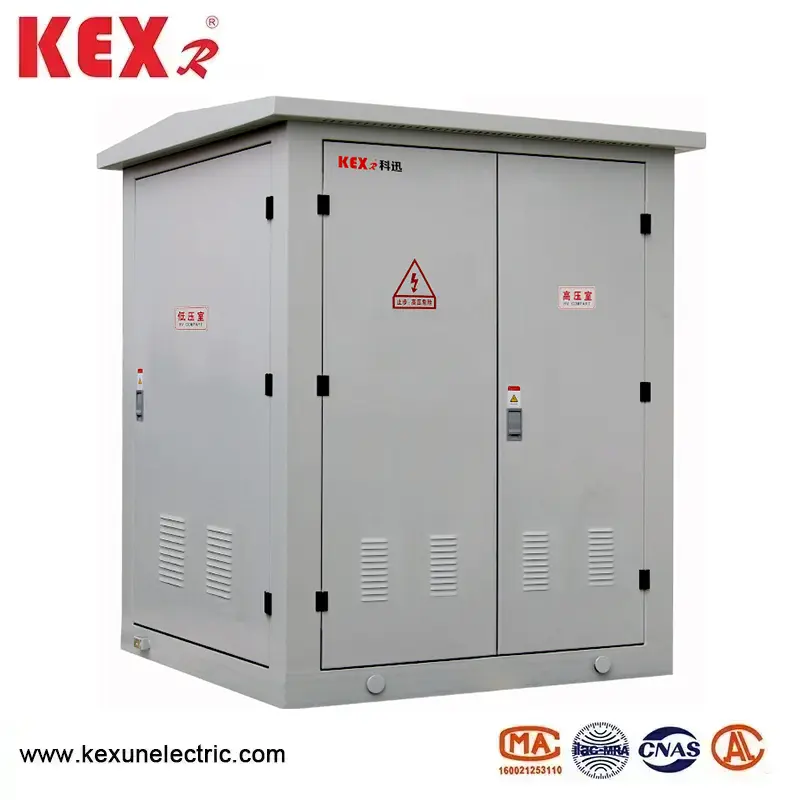

Қалалық тарату қосалқы станциясы

● Модельдік мағынасы

● YB-12 типті қалалық тарату қосалқы станциясының өнімді енгізу

◆ Интегралдық құрылым

Қалалық тарату қосалқы станциясы негізінен үш бөлікке бөлінеді: жоғары вольтты қоспасы, трансформатор бөлмесі және бөлек тасымалдауға болатын төменгі кернеулі ауыстырғыш бөлме.

Қосалқы станция өнімнің температураның көтерілу деңгейін қамтамасыз ету үшін бірегей ірі циклді тарату дизайнын қабылдайды, ал бөлмелер арасындағы жеке тығыздау бөлмелер арасында жылу алмаспайды.

Қалалық тарату қосалқы станциясының қабығы жоғары сапалы тот баспайтын болаттан жасалған.

Болат тақтайшаның барлық бөліктері арнайы коррозияға қарсы емдеуден өтті, ал тот баспайтын болаттан жасалған пластинаның құрылымы қатты коррозияға төзімділігі және жақсы механикалық беріктікке ие.

ThS қосалқы станциясын қосымша құрылыс қорынсыз орнатуға болады, ол шығындар мен кеңістікті үнемдейді және орнату ыңғайлы.

◆ Жоғары қысымды камералы SF6 Газ толтырылған газ толтырылған газ толтырылған комонаттар жоғары кернеу үшін қабылданады, ал барлық ауыстырғыштар және барлық қондырғылар, сыртынан зарядталған денесі жоқ. Қауіпсіз жұмыс және жоғары сенімділік; Толық модульдік дизайн, барлық модульдер қуатты тұтыну талаптарына сәйкес қосылым режимін және электрмен жабдықтау схемасының қажеттіліктерін максималды деңгейге дейін жүзеге асыра алады.

◆ Төмен қысымды камера Төмен вольтты жанайтын кірістіргіш және шығыс сызықтары барлығы, әрқайсысының бәрі бірдей, өлшенетін, доғалы және ауыстыру оңай. Көп функциялы интеллектуалды жан-жақты қорғау контроллері және жаңа интеграцияланған реактивті қуат өтемақы құрылғысы.

◆ Трансформаторлық бөлмеде трансформатор эпоксидикалық шайырмен толығымен оқшауланған, ал оқшаулағыш және жылу кедергісінің деңгейі F, және трансформаторда жұмыс кезінде қоршаған ортаға немесе басқа аралық өнімдерді шығармайды, сондықтан ол жалынның бұзылуының, қоршаған ортаны қорғау және энергияны үнемдеудің сипаттамалары бар.

◆ Ішкі байланыс Кернеу трансформаторы мен қытай қатты қосқышы қауіпсіз, сенімді, сенімді және толық оқшауланған оқшауланған оқшауланған кабельдік аксессуарлармен қосылады.

● Жоғары қысым жағы

Интеллектуалды біріктірілген қосалқы станцияның жоғары кернеуі әдетте жүктеме коммутаторы сақтандырғышпен қорғалады. Сақтандырғыш бір фазада үрленгеннен кейін, үш фазалы байланыстыру сапарлары. Жүктеме қосқышын сығымдалған ауадан, вакуумнан, күкірт гектафлюоридінен және т.б. таңдауға болады, және жұмыс механизмі автоматты жаңартуды жүзеге асыру үшін таратылуы мүмкін. Сақтандырғыш - бұл сенімді әрекет және үлкен сыну қабілеті бар ерте вольтты ток сақтандырғыш. Негізгі техникалық параметрлер үшін төмендегі кестені қараңыз. 800 кВА-тан жоғары трансформаторлар үшін ZN12, ZN28 және VS1 сияқты вакуумдық ажыратқыштарды қорғау үшін таңдалуы мүмкін.

● Төмен қысымды жақтары

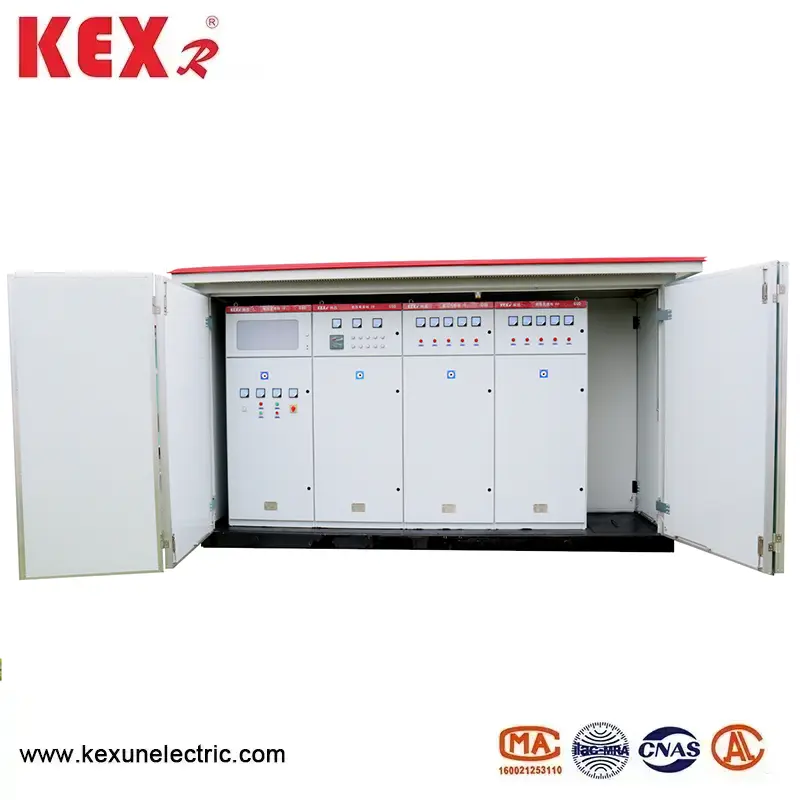

Төмен вольтты жағындағы негізгі қосқыш, таңдаулы қорғаныс үшін әмбебап немесе зияткерлік ажыратқышты қабылдайды; Розетка қосқышы ұсақ көлемі мен қысқа доңғалақтары бар пластикалық қабық қосқышының жаңа түрін қабылдайды, 30 схема дейін; Интеллектуалды автоматты бақылау Реактивті қуат өтеу құрылғысында контактор және пайдаланушылар таңдау үшін контактсіз коммутация режимдері бар.

● қала тарату қосалқы станциясының трансформаторы

Интеллектуалды интеграцияланған қосалқы станциясы төмен шығындарды, майсыз, толықтай герметикалық S9, S10 және S11 сериялы трансформаторларды қабылдайды және сонымен қатар шаюшылық-өте кішкентай немесе Nomex қағазға негізделген құрғақ құрғақ түрлендіргіштерін де қабылдайды. Төменгі жағы троллейбилмен жабдықталған, ал трансформаторлар оңай кіріп, шығады.

◆ Жүктеме қосқышының техникалық параметрлері

◆ Жоғары вольтты сақтандырғыштың техникалық параметрлері

◆ Төмен вольтты ажыратқыштың техникалық параметрлері

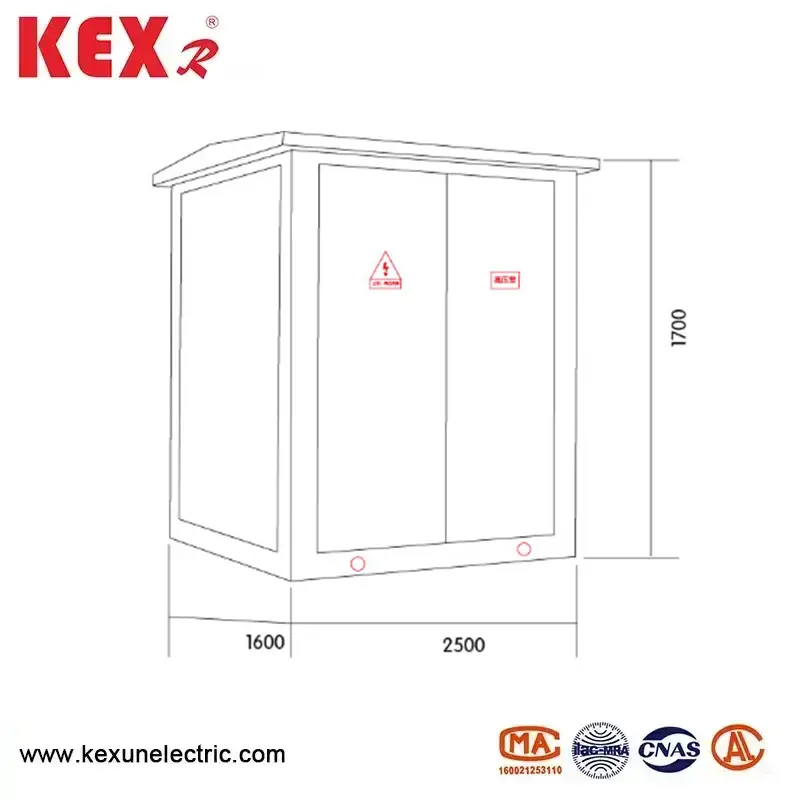

● Орналасу өлшемінің диаграммасы
