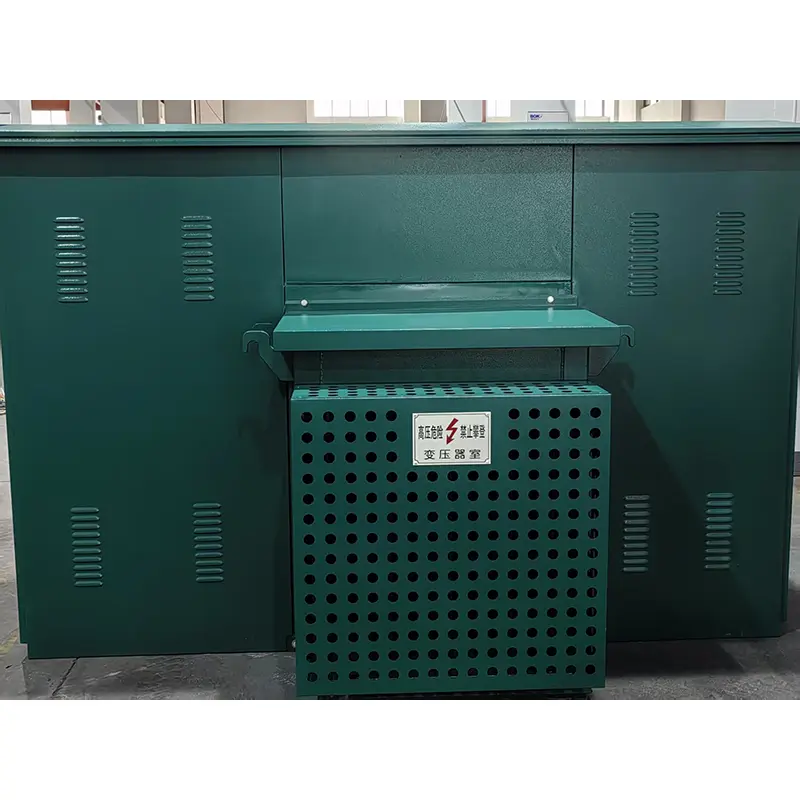

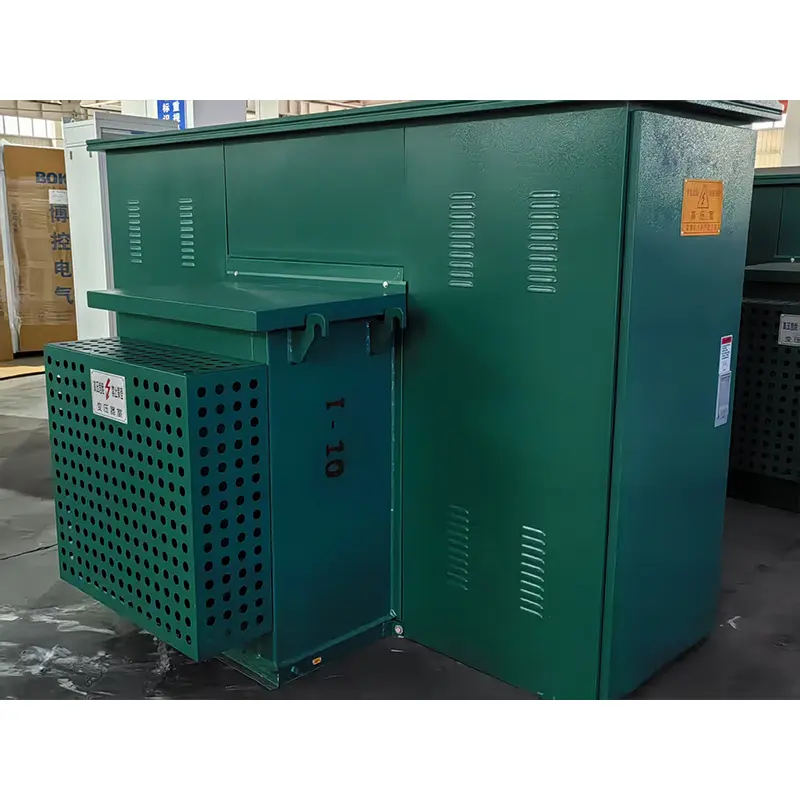

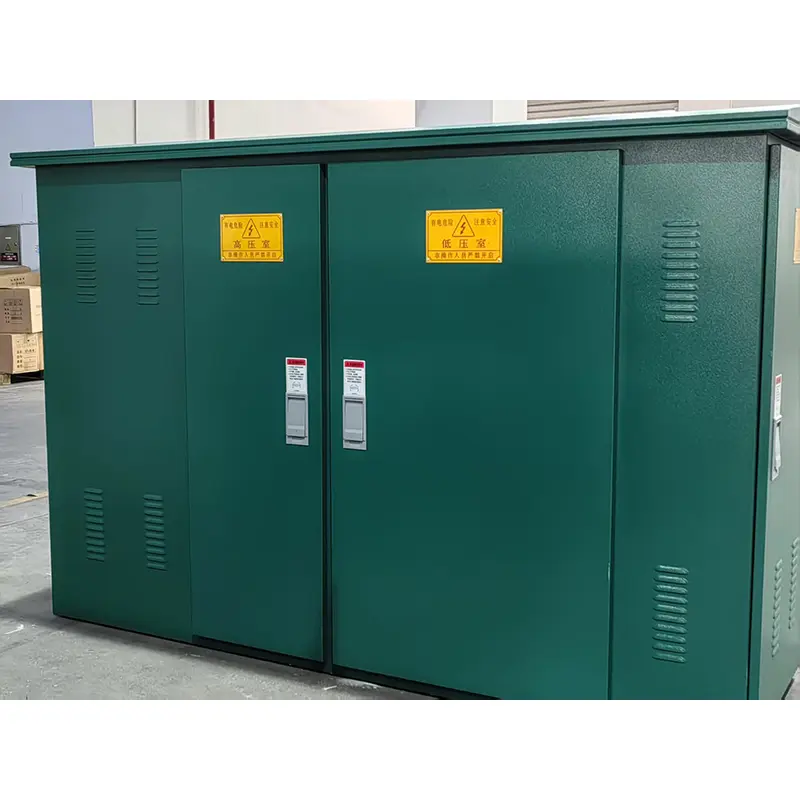

Американдық типтегі ықшам трансформатор

● Американдық типтегі ықшам трансформатордың модельдік талдауы

-Z: Аралас түрі

-B: қосалқы станция

-W: ашық

-12: Номиналды кернеу 12 кВ

● American Type Compact Transformer өнімінің орналасуы:

International Сыртқы ашық ықшам тарату шешімі

◆ Қалалық тарату желілері, өндірістік парктер және жаңа энергетикалық жобалар үшін жарамды.

◆ GB / T 17467 стандартына сәйкес (IEC 62271-202) сәйкес келеді (IEC 62271-202).

◆ Жоғары кернеу камерасы

● құрылымдық сипаттамалары

Қораптың дизайны:

▶ American Type Compact Transformer екі қабатты антидкоррозиялық болаттан жасалған тақтайшаны (қалыңдығы ≥2mm) қабылдайды

▶ Жылу оқшаулағыш (полиуретанды көбік, жылу өткізгіштік ≤ 0,025 наурыз / m K)

▶ Discation IP34D (жаңбырдан қорғау / ұсақ жануарларды қорғау)

Орналасуды оңтайландыру:

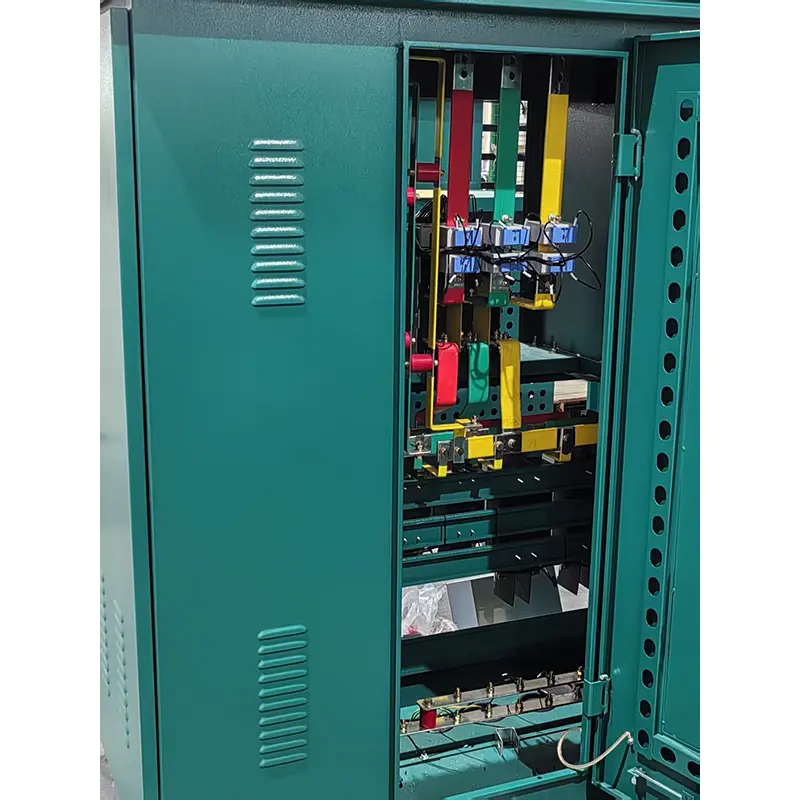

▶ Жоғары кернеу камерасы, трансформаторлық камера және төмен кернеу камерасы үшін тәуелсіз бөліктер.

▶ Арна ені ≥800mm

▶ Үстіңгі мәжбүрлі желдету жүйесі (температураны бақылау және тоқтату)

● американдық типтегі ықшам трансформатордың экологиялық шарттары

◆ Қоршаған орта температурасы: максималды температура + 40 ₸, ең аз температура-30 ℃;

◆ Биіктік: zbw-12 түріндегі американдық типтегі Compact Transformer 4000 м төмен орналасқан жерде орнатылуы керек;

◆ Желдің жылдамдығы: 34 м / с баламасы (700pa-дан аспайды);

◆ Ылғалдылық: орташа тәуліктік салыстырмалы ылғалдылық 95% -дан аспайды; Қорытынды ылғалдылық мәні 95% -дан аспайды;

◆ Соққылырт.

◆ Орнату орнының бейімділігі: американдық типтегі ықшам трансформатордың көлбеу қондырғысы аз болуы керек;

◆ Орнату ортасы: Американдық типтегі компакт-трансформатордың айналасындағы ауа коррозиялық және жанғыш газдармен ластанбаған және орнату орнында зорлық-зомбылық жоқ;

◆ Осы өнімді жоғарыда аталған шарттардан тыс тапсырыс берген кезде, сіз біздің компаниямен келісе аласыз.

◆ Американдық типтегі ықшам трансформатор Техникалық параметрлер
